带分隔卡槽工业周转储物箱结构设计

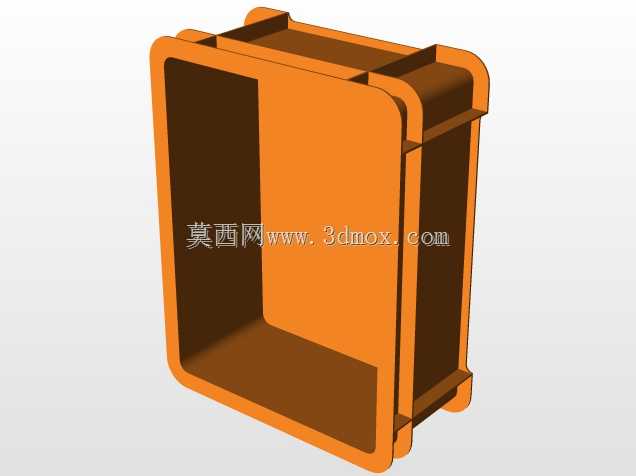

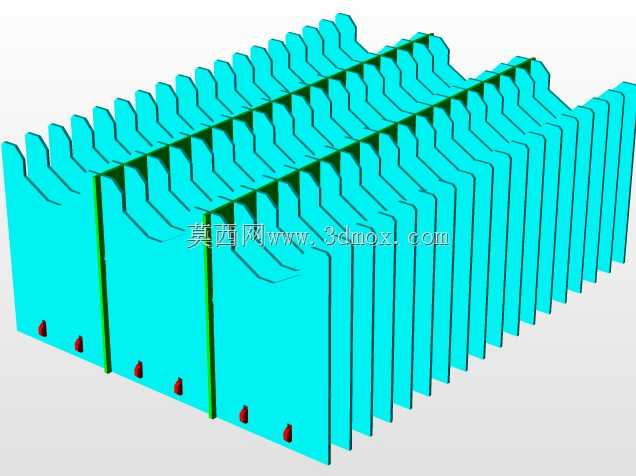

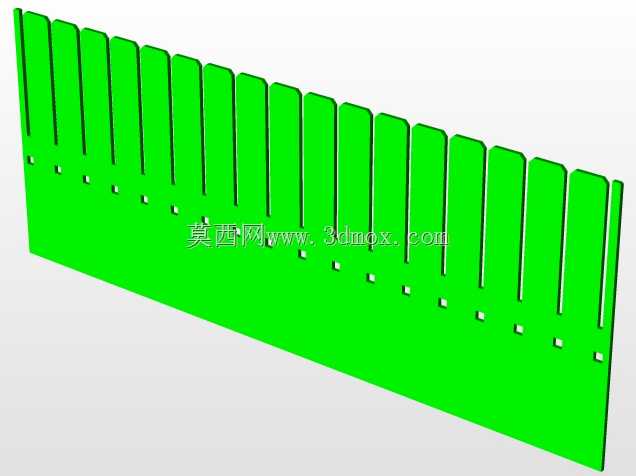

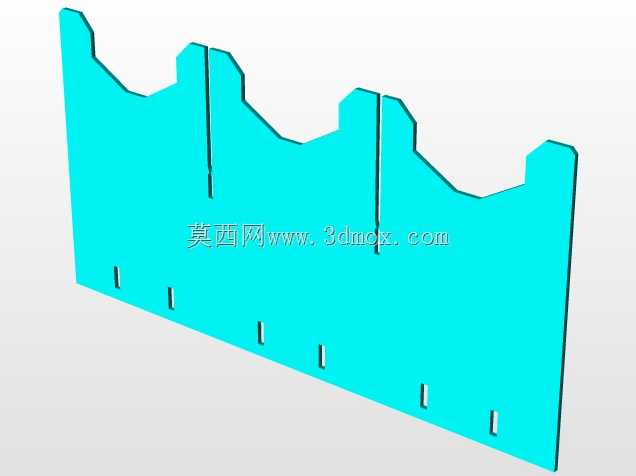

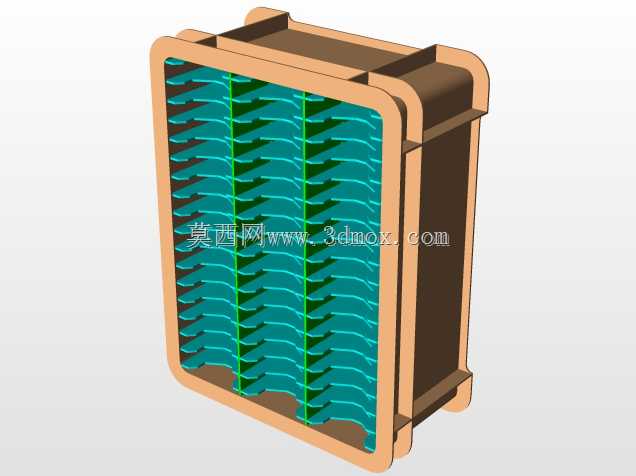

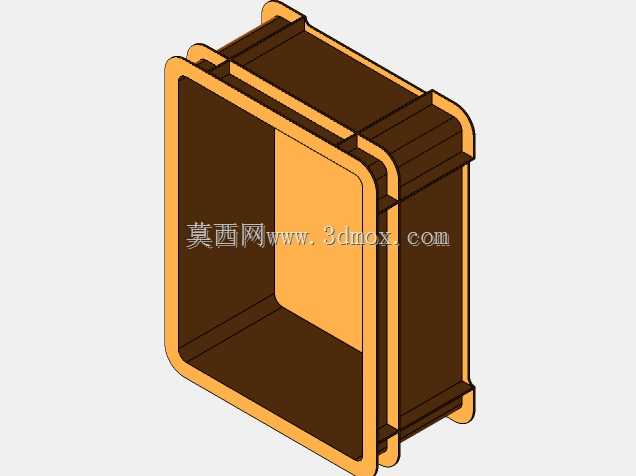

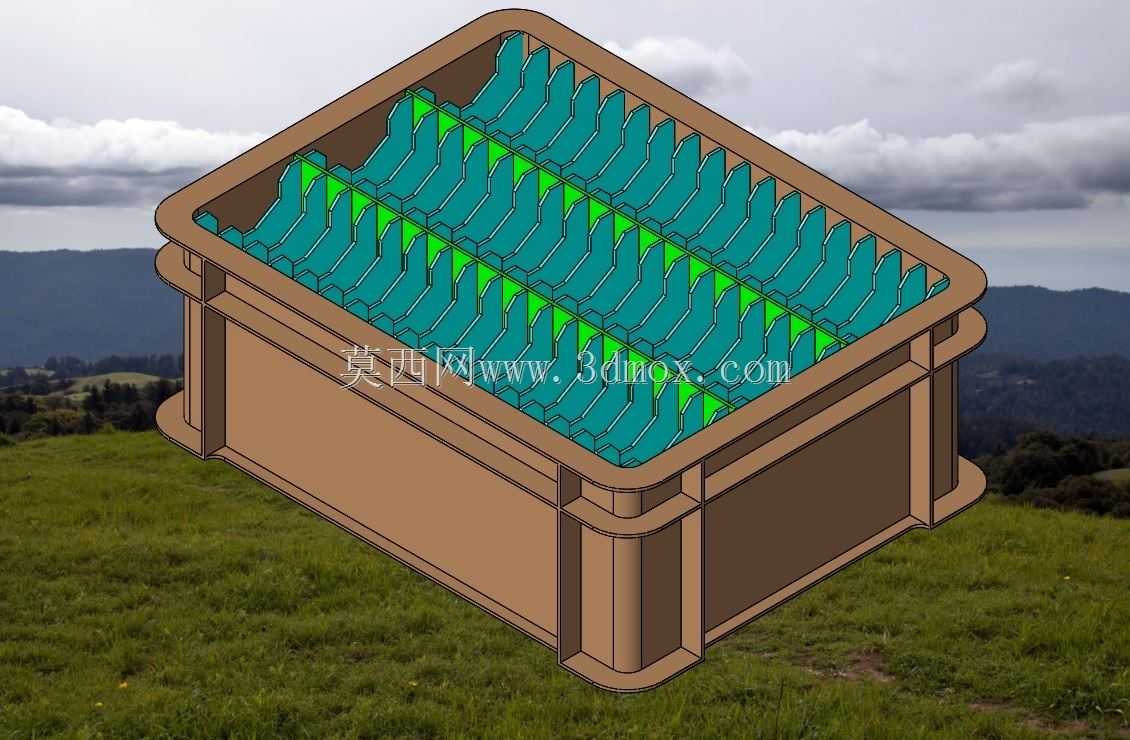

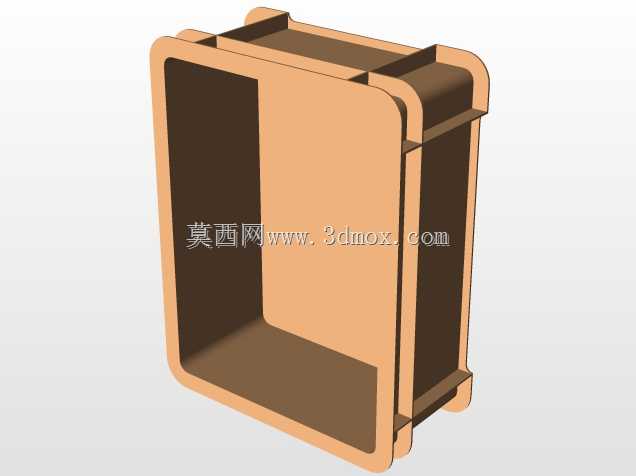

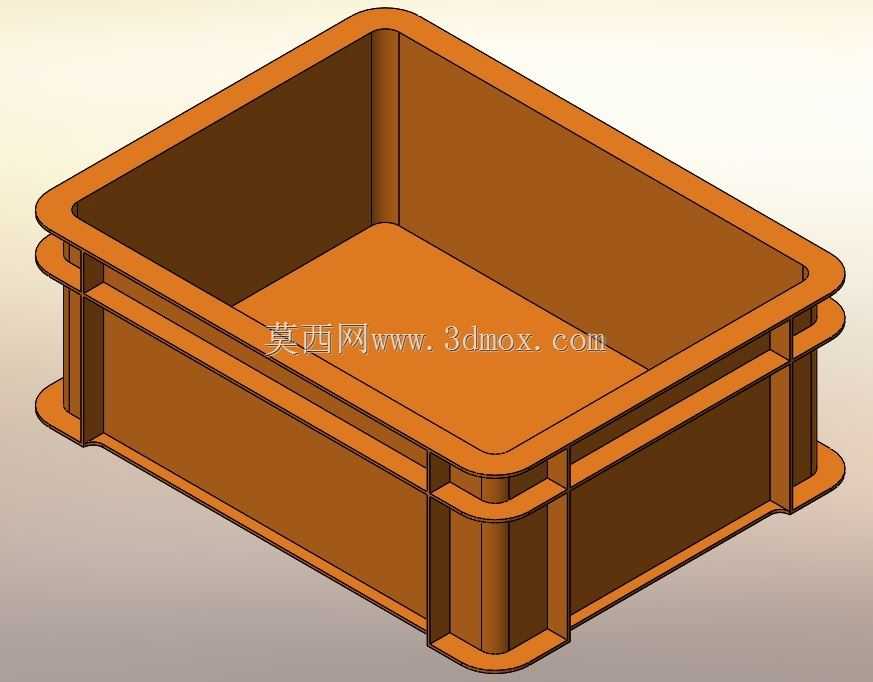

在汽车零部件加工、电子元器件分装、精密机加工件周转的生产现场，这类带内部分隔结构的储物箱是线边物料暂存、工序间转运、成品仓储环节的常用器具，区别于普通无分隔周转箱，它的核心作用是避免异形、易磕碰的工件在转运过程中发生相互碰撞刮擦，尤其适配带定位基准面、外观面要求高的小型结构件存放。从结构设计逻辑来看，箱体本体采用周圈加强筋布局，侧壁外侧的竖向凸筋与底部的网格状加强结构配合，在满载堆垛时能均匀分散上层载荷，避免箱体侧壁发生鼓胀变形，箱体顶部的外翻边沿做了加厚圆角处理，既可以在人工搬运时提供舒适的握持受力位，也能和同规格箱体的底部定位槽配合，实现多层稳定堆垛，不会在转运推车或者货架上发生滑移错位。内部的分隔卡槽采用一体化的斜向卡位设计，每个卡位的轮廓和对应存放工件的外形做了仿形适配，卡位之间的绿色标识条是区分不同规格工件存放位的视觉标记，现场操作人员无需额外核对标识，就能快速将工件放入对应卡位，减少错放、混料的概率，分隔片和箱体本体的卡槽采用间隙配合，预留了0.2mm的装配公差，既可以根据存放工件的尺寸灵活调整分隔间距，也能在分隔片出现磨损时快速更换，无需整体报废箱体。从安装与使用边界来看，这类箱体的外部长宽尺寸适配标准物流托盘的模数，单箱满载重量控制在人工可搬运的合理范围内，箱体底部的防滑垫结构在放置于线边工作台、流利条货架时不会出现滑动，侧壁预留的标签粘贴位是平整的无筋平面，方便粘贴物料二维码、批次标识，不会因为加强筋的凹凸导致标签起皱脱落。设计过程中需要重点考量几个工程细节：一是箱体转角处的圆角半径不能过小，否则注塑成型时容易出现应力集中，在低温环境下周转容易发生开裂；二是内部分隔卡位的倾斜角度要匹配工件取放的操作角度，通常设置为12度到15度之间，操作人员取件时无需刻意调整手部角度就能顺利取出工件，减少重复操作的疲劳感；三是箱体底部的堆垛定位凸台高度要控制在10mm左右，过高会增加箱体整体的堆叠高度，降低仓储空间利用率，过低则无法起到有效的定位防偏移作用。在实际产线应用中，这类储物箱可以和线边物料架、AGV转运小车、自动化立体仓库的货位尺寸适配，不需要额外定制转接工装，从毛坯件入厂检验、各工序加工流转、成品检验入库到出厂发货的全流程都可以使用，减少了工件在不同环节反复更换包装容器带来的二次磕碰风险，也降低了包装耗材的使用成本。箱体的侧壁镂空结构是为了在清洗箱体时快速排出积水，同时减轻箱体自身重量，镂空位置的边缘都做了圆弧钝化处理，不会在搬运过程中划伤操作人员的手部，也不会刮蹭工件的表面。
