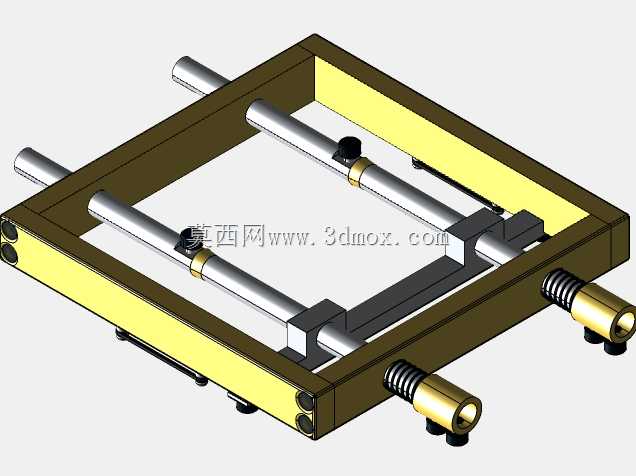

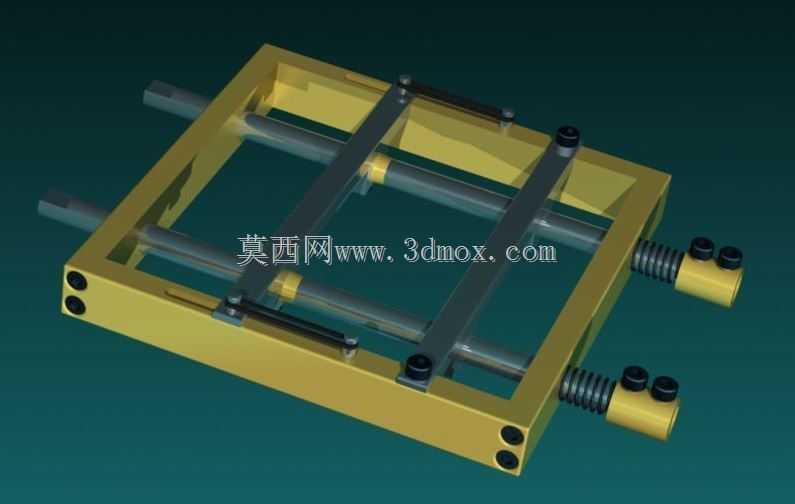

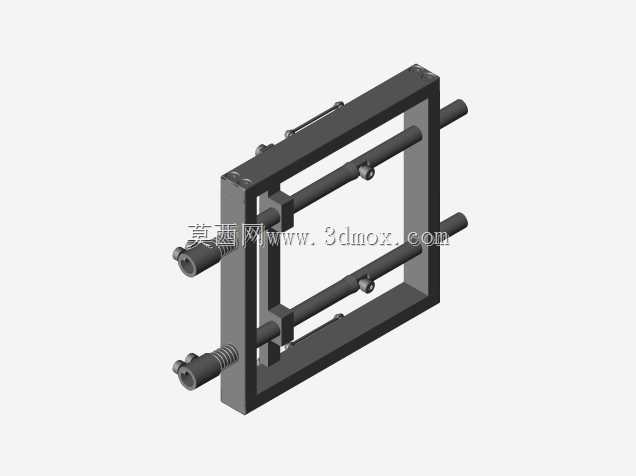

该机械逻辑闸门结构主要应用于纯机械控制的自动化产线联锁回路、无供电环境下的机械逻辑控制单元,以及需要硬联锁保障安全的工业设备动作互锁场景,可在不依赖电气传感器、PLC控制单元的前提下,通过机械结构本身的位移传递实现逻辑“或”的判定输出,常被集成在老旧设备的安全联锁改造、防爆工况下的无电控制回路、高可靠性要求的机械安全装置中,避免电气元件受环境干扰出现误动作,从机械结构层面保障动作逻辑的可靠性。从实际用途来看,该结构可接收两路独立的直线位移输入信号,只要任意一路输入达到设定的触发行程,即可同步驱动两路输出端产生对应的直线位移输出,实现机械层面的“或”逻辑判定,可用于设备安全门的联锁触发、工装夹具的到位联锁、输送线的挡停机构联动等场景,替代传统的电气逻辑回路,在强电磁干扰、易燃易爆、高温高湿等电气元件易失效的工况下,仍能稳定完成逻辑判定与动作输出。从功能特性来看,整体结构采用框架式承载设计,主体框架为矩形空心型钢拼接而成的刚性承载基体,四根平行布置的光轴导轨作为输入与输出构件的运动导向载体,导轨两端通过螺栓紧固在框架内侧的安装面上,保证导向精度的同时,也为滑动构件提供稳定的支撑;输入构件与输出构件均采用滑座结构跨接在平行导轨上,滑座与导轨之间配置无油衬套降低滑动摩擦阻力,滑座之间通过刚性拨杆实现动力传递,当任意一侧的输入滑座受到外部推力沿导轨滑动时,拨杆会同步带动中间的联动架产生位移,进而驱动两侧的输出滑座沿导轨产生同步的输出位移;输出端配置的复位弹簧套在导向光轴上,一端抵接在框架端面,另一端抵接在输出滑座的端面上,当外部输入力撤销后,弹簧的复位弹力会驱动所有滑座回到初始位置,等待下一次触发动作。从设计思路来看,该结构在设计时优先考虑了机械动作的可靠性与抗偏载能力,平行双导轨的布置方式可避免单导轨导向带来的滑座卡滞问题,滑座上的衬套安装孔与导轨的配合公差选取H7/g6的间隙配合,既保证滑动顺畅无卡滞,又能控制滑动间隙避免动作传递出现过大空程;拨杆与滑座的连接位置经过行程匹配计算,保证任意单路输入触发时,输出端的位移量都能达到设计要求的触发阈值,不会出现单路输入时输出行程不足的问题;框架边角位置设计的安装孔为沉头孔结构,可通过内六角螺栓将整个闸门结构固定在设备的安装基板上,安装面的平面度要求控制在0.1mm以内,避免安装时框架产生变形导致导轨平行度超差引发卡滞。从外形尺寸与安装边界来看,整体结构的长宽尺寸根据适配的导轨长度确定,常规适配场景下整体框架长度不超过300mm,宽度不超过200mm,厚度方向的尺寸不超过80mm,属于紧凑型的机械逻辑单元,安装时需要在设备基板上预留对应尺寸的安装平面,同时要保证输入构件的动作方向与导轨轴线方向平行,输入力的作用线尽量靠近导轨所在平面,避免产生额外的倾覆力矩导致滑座磨损加剧;输出端的动作行程可通过调整拨杆在滑座上的固定位置进行微调,调整范围在±5mm以内,可适配不同触发行程要求的联锁机构,弹簧的刚度可根据输出端需要的触发力进行选配,常规工况下选取弹簧刚度为5N/mm的圆柱螺旋压缩弹簧即可保证复位可靠,同时不会让输入触发力过大影响操作人员的操作手感或者上游驱动机构的负载。在实际装配过程中,需要先将导轨、滑座、拨杆组装成滑动组件后再整体装入框架内,装配时要在衬套内壁涂抹少量润滑脂降低初始摩擦阻力,装配完成后需要手动推动两侧输入滑座,检查滑动过程是否顺畅,有无卡滞、异响问题,确认任意单路输入时两路输出都能同步动作,复位时所有滑座都能回到初始位置,无卡滞在中途的情况;日常维护时只需要定期在导轨表面补充少量润滑脂,检查弹簧是否出现疲劳断裂、螺栓是否出现松动即可,整体结构无易损电子元件,维护成本极低,使用寿命远高于同功能的电气逻辑控制单元。
