直齿圆柱传动齿轮结构设计

这款直齿圆柱齿轮是机械传动系统里的核心基础零件，日常在各类需要定比传动的工况里都能见到它的身影，从普通的轻工输送线到重型冶金设备的传动链路，再到小型自动化设备的动力传递单元，这类齿轮都承担着匹配转速、传递扭矩的核心作用。不同于斜齿轮的轴向分力特性，直齿圆柱齿轮在啮合过程中不存在额外轴向载荷，对支撑轴承的选型要求更宽松，安装调试的容错空间也更大，尤其适合中低速、载荷平稳的传动场景，比如小型工装的动力输入级、输送辊道的传动组、普通机床的进给传动链路里，这类直齿轮的应用占比一直很高。

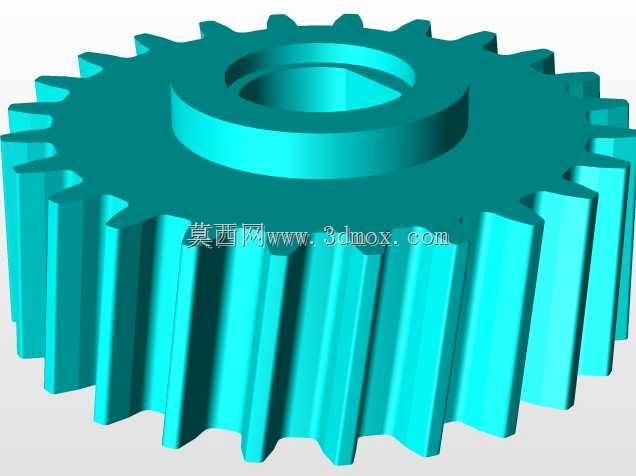

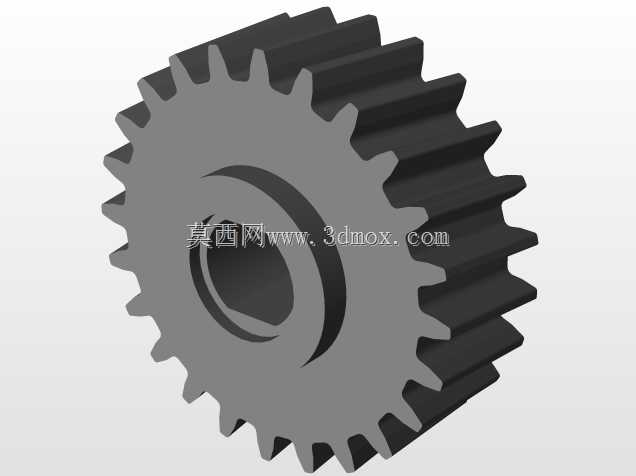

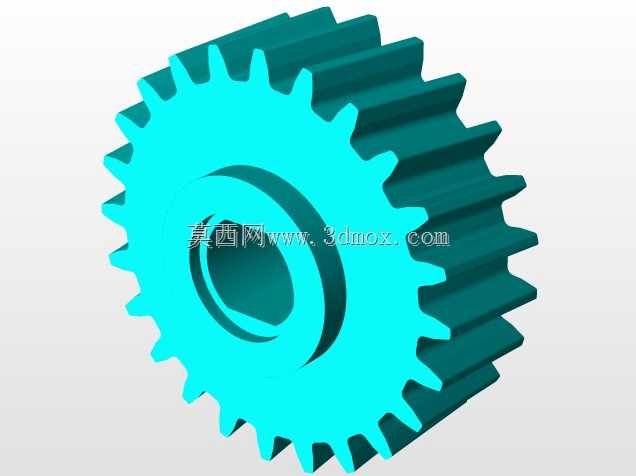

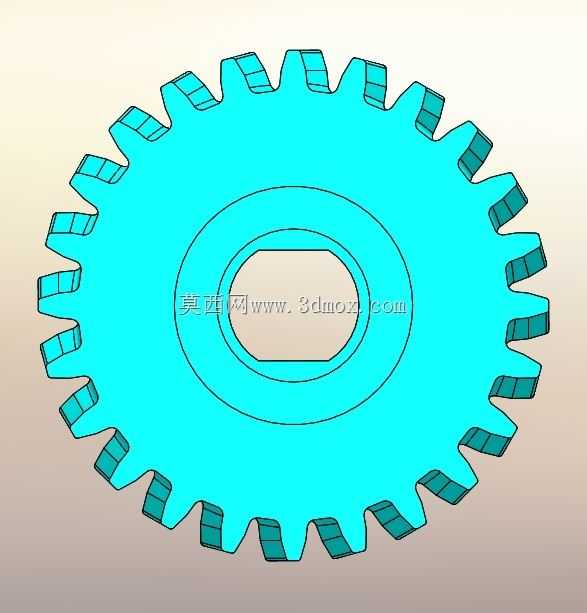

从结构设计来看，这款齿轮采用了实心辐板式的基础结构，轮毂位置做了加厚处理，中心的安装孔为通孔设计，可直接与传动轴通过平键实现周向固定，轮毂端面预留的轴向定位台阶，能在装配时快速实现轴向位置的限位，不需要额外调整过多的垫片组就能保证齿轮的安装同轴度。轮齿部分采用标准渐开线齿形设计，齿顶做了微小的倒圆处理，既可以避免啮合过程中齿顶棱边刮伤配对齿轮的齿面，也能减少热处理环节的应力集中问题，降低齿部崩裂的风险。齿宽的设计参考了常规传动的齿宽系数取值，既保证了足够的啮合接触面积来分摊接触应力，也不会因为齿宽过大导致载荷沿齿向分布不均的问题，适配常规的闭式齿轮传动箱安装空间。

在实际选型匹配时，需要注意这款齿轮的安装边界尺寸：中心安装孔的公差带建议选H7级，与轴的k6公差配合形成过渡配合，保证传动过程中不会出现孔轴相对窜动；齿顶圆的径向尺寸要匹配传动箱的内部腔体间隙，避免运转过程中齿顶与箱体内壁发生刮碰；轮毂的轴向长度要略小于安装位置的轴段长度，保证轴端挡圈或者锁紧螺母能可靠压紧，不会出现齿轮轴向窜动的问题。装配前要注意检查齿面的粗糙度，齿面工作区域不能有明显的加工刀痕或者磕碰损伤，否则运转过程中会出现异常噪音，还会加速齿面的磨损。日常维护时，闭式传动场景下要保证齿轮润滑油的清洁度，定期清理油液里的金属磨屑，避免磨屑进入啮合区域造成齿面的磨粒磨损；开式传动场景下要定期涂抹润滑脂，做好外部防尘防护，减少粉尘进入啮合面加剧齿部损耗。

从建模逻辑来看，这款齿轮的建模过程遵循了常规机械零件的建模思路，先通过齿形参数绘制单个齿的渐开线轮廓，通过阵列命令完成全部轮齿的特征生成，再依次完成轮毂、辐板、中心孔的结构搭建，所有特征的倒角、倒圆都按照实际加工工艺要求设置，没有出现无法加工的尖锐棱角或者工艺死角，不管是用于3D打印做结构验证，还是导入CAM软件做数控加工编程，都能直接提取可用的几何特征，不需要额外做模型修复。在做装配仿真时，这款齿轮可以直接和同模数同压力角的配对齿轮完成啮合约束，能正常模拟传动过程中的齿面接触状态，不会出现干涉或者传动比异常的问题，适合用于传动系统的运动仿真验证，帮助设计人员提前排查装配间隙、传动干涉这类前期设计问题。
