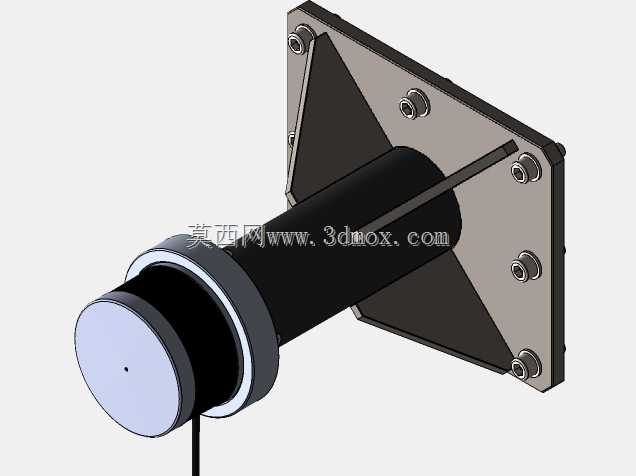

Velodyne激光雷达传感器安装固定支架

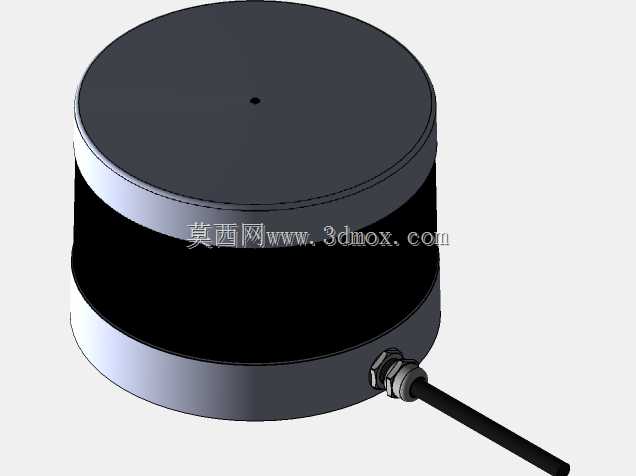

在自动驾驶环境感知、工业移动机器人导航、园区无人巡检车、智慧交通路侧感知单元部署等场景中，Velodyne系列激光雷达作为核心环境探测传感器，其安装固定的可靠性、定位精度直接决定了点云数据采集的准确性，这套专用安装支架正是为适配该系列传感器的落地安装需求设计。

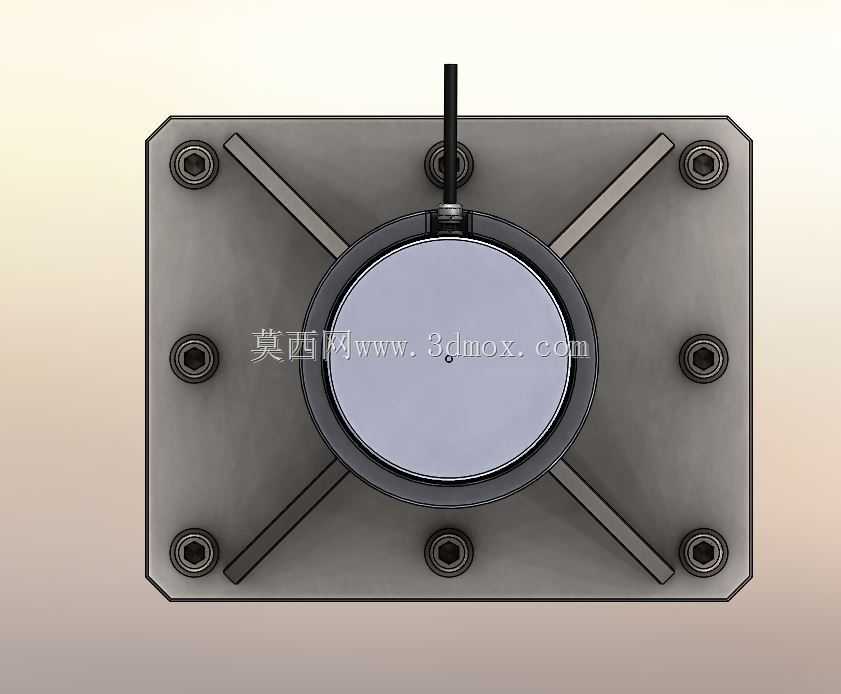

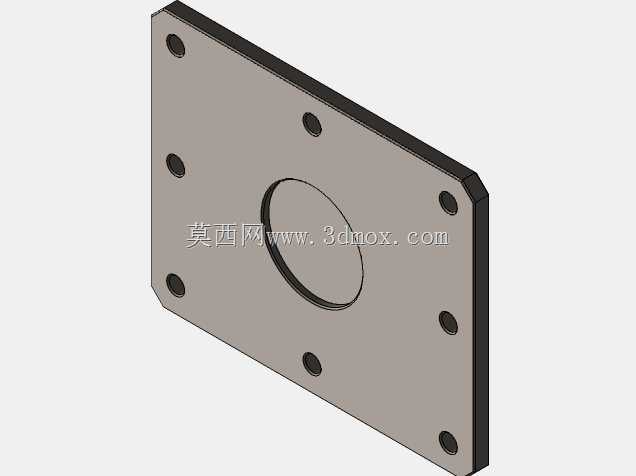

从实际使用场景出发，这类支架首先要满足户外长期作业的稳定性要求，不管是搭载在移动作业车辆顶部，还是固定在路侧立杆、厂区设备机架上，都需要承受车辆行驶带来的持续振动、户外风载荷以及温差带来的结构形变，避免传感器出现偏移、抖动导致点云配准误差。支架底部采用方形法兰安装板结构，板面上预留四个对称分布的螺栓沉孔，安装时可根据搭载平台的安装孔位选择M6或者M8规格的内六角螺栓进行固定，沉孔设计能够让螺栓头部完全没入安装板平面，不会出现凸起干涉，保证安装面与搭载平台完全贴合，避免安装应力导致的支架倾斜。法兰板与中间支撑立柱之间焊接了四块三角形加强筋，分别对应四个安装孔的方位，筋板厚度与立柱壁厚匹配，能够有效抵消侧向冲击力，避免立柱受外力出现弯折，在车辆急刹、快速过弯或者遭遇强侧风时，支撑结构不会产生肉眼可见的形变，保证传感器光轴始终保持预设的水平或者倾斜角度。

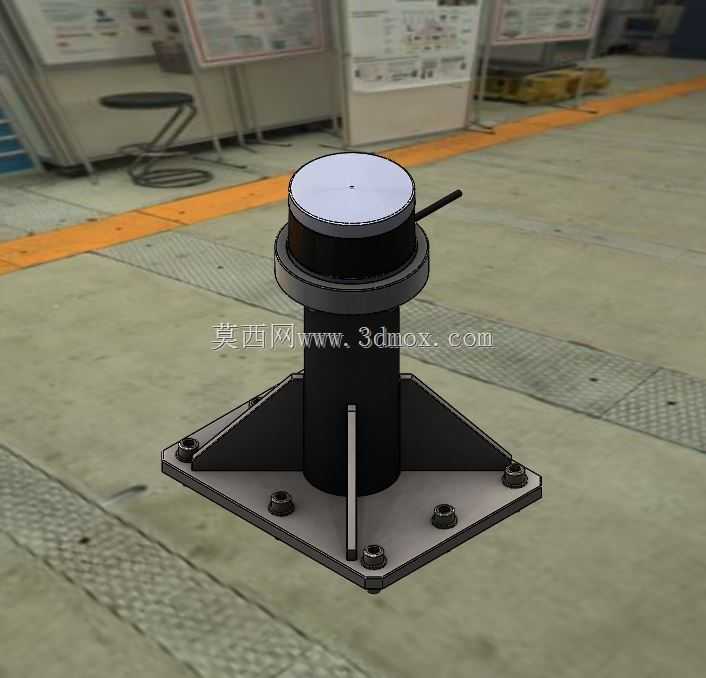

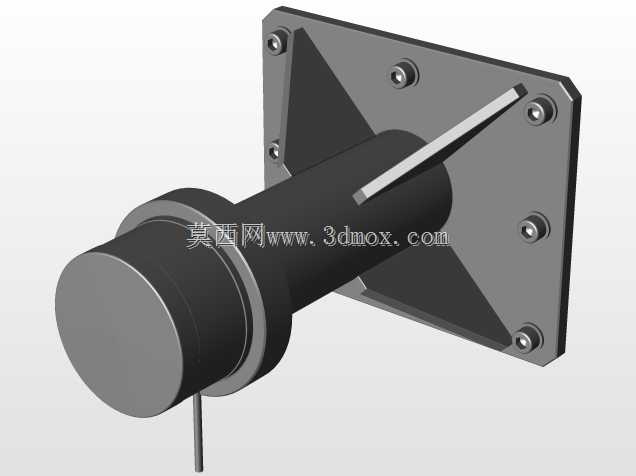

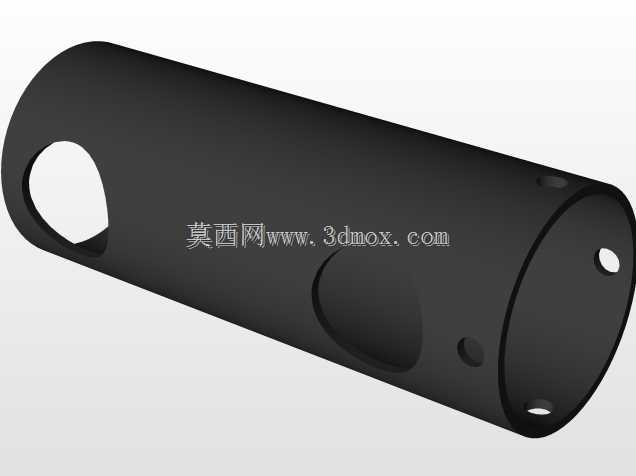

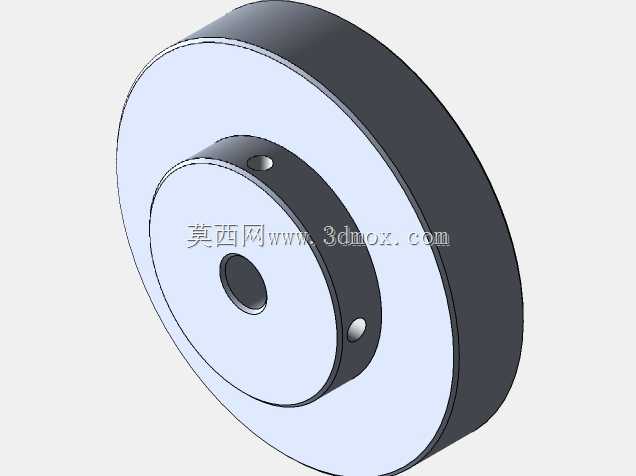

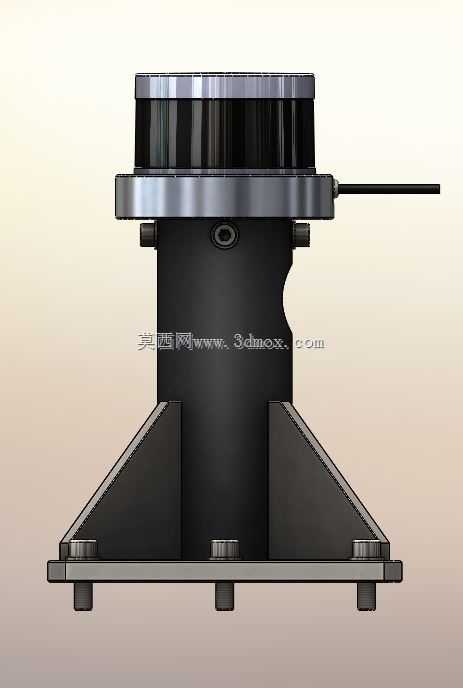

中间的圆柱形支撑立柱采用等径直筒结构，高度根据传感器的安装视野要求设定，能够将传感器抬升到足够的高度，避开搭载平台上的其他设备、车体结构对激光扫描视场的遮挡，保证360度全周扫描范围内没有近距离障碍物干扰点云采集。立柱顶端设计有与Velodyne传感器底座完全适配的定位止口，安装时传感器底座可以直接卡入止口内，实现快速定位，不需要反复调整对中，止口的配合公差控制在小间隙配合范围，既方便安装时的对位，又能限制传感器在水平方向的窜动，止口外围预留的环形安装面可以通过压圈或者周向紧固螺钉将传感器牢牢锁死，避免车辆振动导致传感器出现转动偏移。立柱侧面预留了走线槽位，传感器的供电线缆、数据传输线缆可以顺着立柱内部或者侧方的走线结构向下排布，避免线缆外露被剐蹭、拉扯，同时也能让整体安装效果更整洁，减少线缆在风阻下产生的晃动。

设计过程中首先考虑的是安装基准的统一性，支架的底部安装面与顶部传感器安装面的平行度公差控制在0.1mm以内，立柱轴线与两个安装面的垂直度公差控制在0.2mm以内，保证传感器安装完成后，其扫描基准面与水平面的夹角误差在允许范围内，不需要后续做大量的标定补偿工作。结构选材上优先选用高强度碳钢材质，表面做喷塑防锈处理，能够适应户外潮湿、扬尘、轻度腐蚀的使用环境，整体重量控制在合理范围，不会给搭载平台带来过多的负载负担，同时结构强度满足10g以上的冲击载荷要求，在设备意外颠簸、碰撞时不会出现结构断裂。

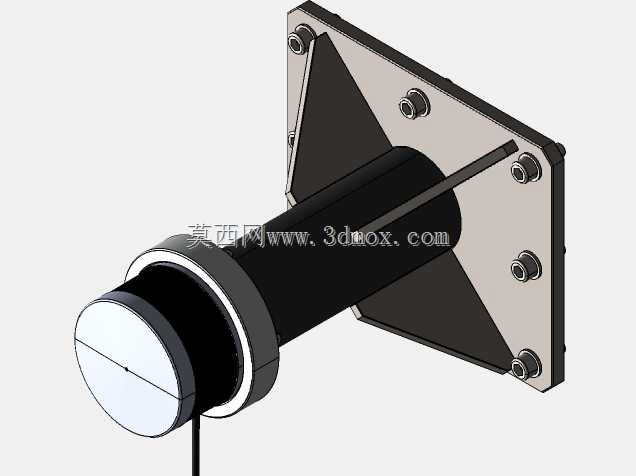

安装边界方面，这套支架的底部法兰板的安装孔中心距按照通用车载设备、工业机架的安装标准设定，既可以直接安装在标准规格的设备安装面板上，也可以搭配转接板适配不同的安装平台，顶部的安装接口完全匹配Velodyne VLP-16、VLP-32等常用型号的传感器底座尺寸，不需要额外加工转接件。在实际装配时，只需要先将支架通过底部螺栓固定在搭载平台上，校准好支架的朝向，再将传感器卡入顶部止口，锁紧固定螺钉，整理好线缆即可完成安装，整个过程不需要复杂的工装辅助，单人即可快速完成作业。日常维护时，只需要定期检查底部固定螺栓、顶部传感器锁紧螺钉的紧固状态，不需要对支架本身做额外的保养，结构可靠性高，能够长期保持安装精度稳定，减少传感器标定的频次，降低现场运维的工作量。
