基于ANSYS分析的内燃机活塞结构设计方案

活塞作为内燃机核心往复运动部件，直接承担燃烧室高温高压燃气的作用力，将燃气压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，其结构可靠性直接决定动力设备的服役寿命与运行稳定性。在车用内燃机、小型通用发电机组、农用动力机械等场景中，活塞长期处于交变热载荷与机械载荷耦合作用的工况下，顶部直接接触最高可达两千摄氏度以上的瞬时燃烧燃气，高速往复运动过程中还要承受侧推力、往复惯性力的周期性冲击，因此结构设计阶段的应力分布校核是必不可少的环节。

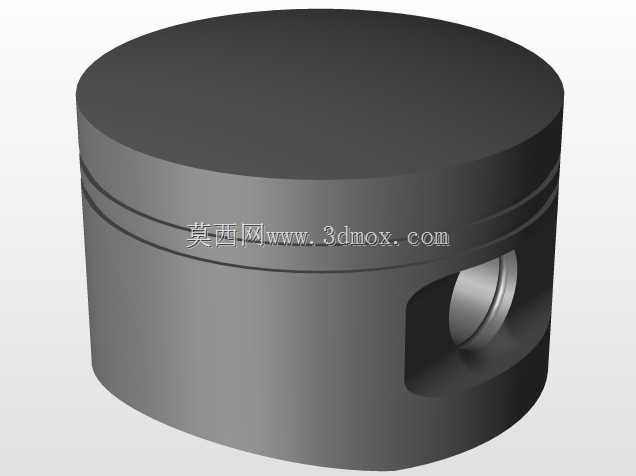

从结构设计逻辑来看，这款活塞采用典型的铝合金材质设计思路，整体为圆柱形回转主体结构，顶部设置有适配燃烧室形态的凹坑造型，用来优化油气混合的涡流效果，提升燃烧效率；头部预留有活塞环槽安装位，用来装配气环与油环，实现燃烧室密封、缸壁润滑油刮除调控的功能；裙部设计有活塞销座孔，用来安装活塞销实现与连杆的铰接，销座部位设置有加强筋结构，用来分散活塞销传递的集中载荷，避免局部应力过高导致的结构开裂。从模型附带的尺寸标注来看，活塞主体外径为50mm，属于小排量动力设备适配的活塞规格，对应的缸径匹配精度需要控制在微米级公差范围，保证往复运动过程中既不会出现卡滞，也不会因为间隙过大导致燃气窜漏、机油消耗量超标的问题。

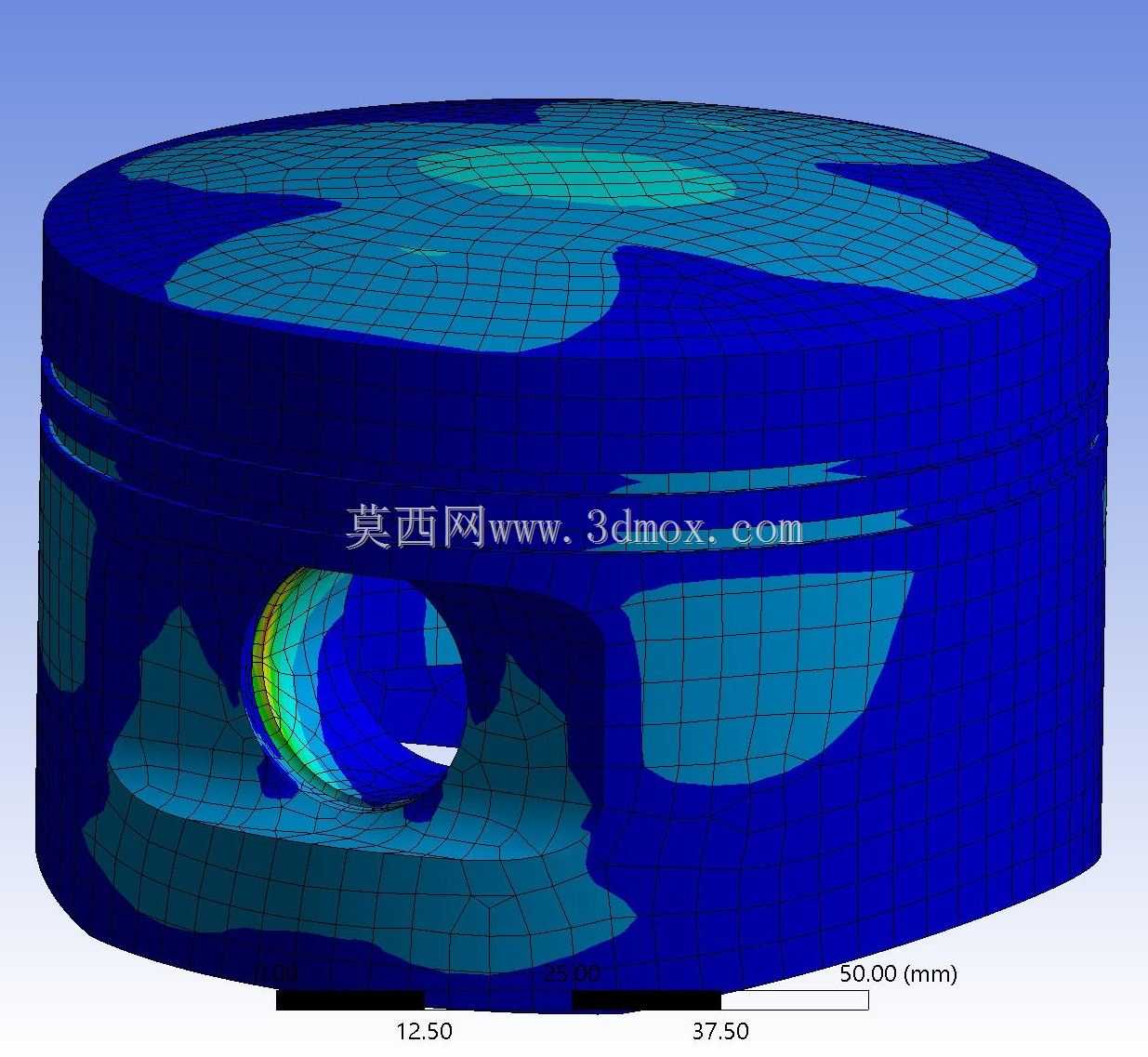

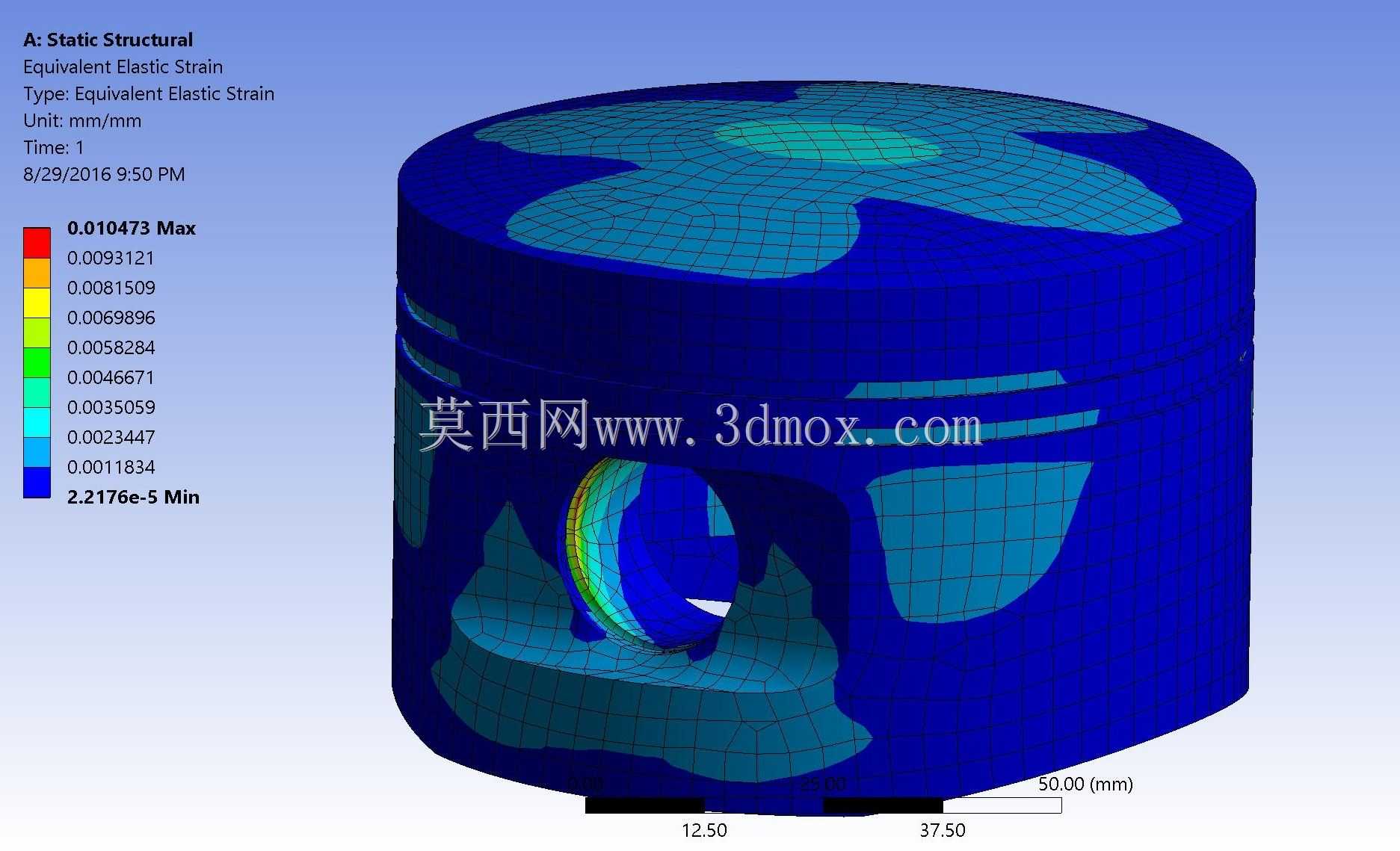

应力分析的结果通过云图形式直观呈现，不同颜色区域对应不同的应力水平，深蓝色区域为低应力区，主要分布在活塞裙部下端、环槽下部等载荷传递路径的末端区域；青绿色及偏暖色调的高应力区主要集中在活塞销座孔周边、活塞顶部燃烧室凹坑边缘、活塞裙部承受侧推力的主承压面位置，这些区域也是实际工程中活塞失效的高发位置——销座位置容易因为交变载荷出现疲劳裂纹，顶部边缘容易因为热应力与机械应力叠加出现烧蚀、开裂，裙部承压面容易因为润滑不良出现拉缸磨损。

在实际建模与分析过程中，需要充分考虑活塞的实际工作约束条件：活塞销孔位置设置与活塞销的铰接约束，活塞顶部施加对应工况下的燃气爆发压力载荷，同时耦合温度场计算得到的热应力载荷，裙部位置考虑与缸套之间的接触约束，网格划分过程中对销座、环槽、顶部凹坑等应力集中区域进行网格细化，保证计算结果的精度能够指导结构优化。从分析结果来看，这款活塞的整体应力水平均处于铝合金材料的许用应力范围之内，高应力区域的分布符合常规活塞的载荷传递规律，没有出现异常的应力集中点，结构设计的合理性能够得到验证。

针对安装边界而言，这款活塞与缸套的配合间隙需要根据工作温度下的材料热膨胀系数进行匹配，冷态装配间隙控制在合理区间，避免热态下活塞膨胀导致卡缸；活塞销与销座孔的配合采用半浮式或者全浮式设计，需要根据对应的动力设备转速、载荷特性选择适配的配合公差，保证运动过程中载荷传递均匀；活塞环的开口间隙、侧隙也需要与活塞环槽的尺寸匹配，避免工作过程中出现活塞环卡滞、密封失效的问题。在实际工程应用中，这类小缸径活塞广泛应用于小型通用汽油机、摩托车发动机、小型农用机械动力头等场景，其结构强度、热变形量直接影响动力设备的输出功率、燃油消耗率以及排放水平，通过有限元应力分析提前预判结构薄弱点，能够有效减少物理样机的试制次数，缩短产品开发周期，降低开发成本，同时也能在设计阶段就对高应力区域进行针对性的结构优化，比如加大销座位置的过渡圆角、调整顶部凹坑的壁厚分布、优化裙部的型线设计，进一步提升活塞的服役可靠性。
