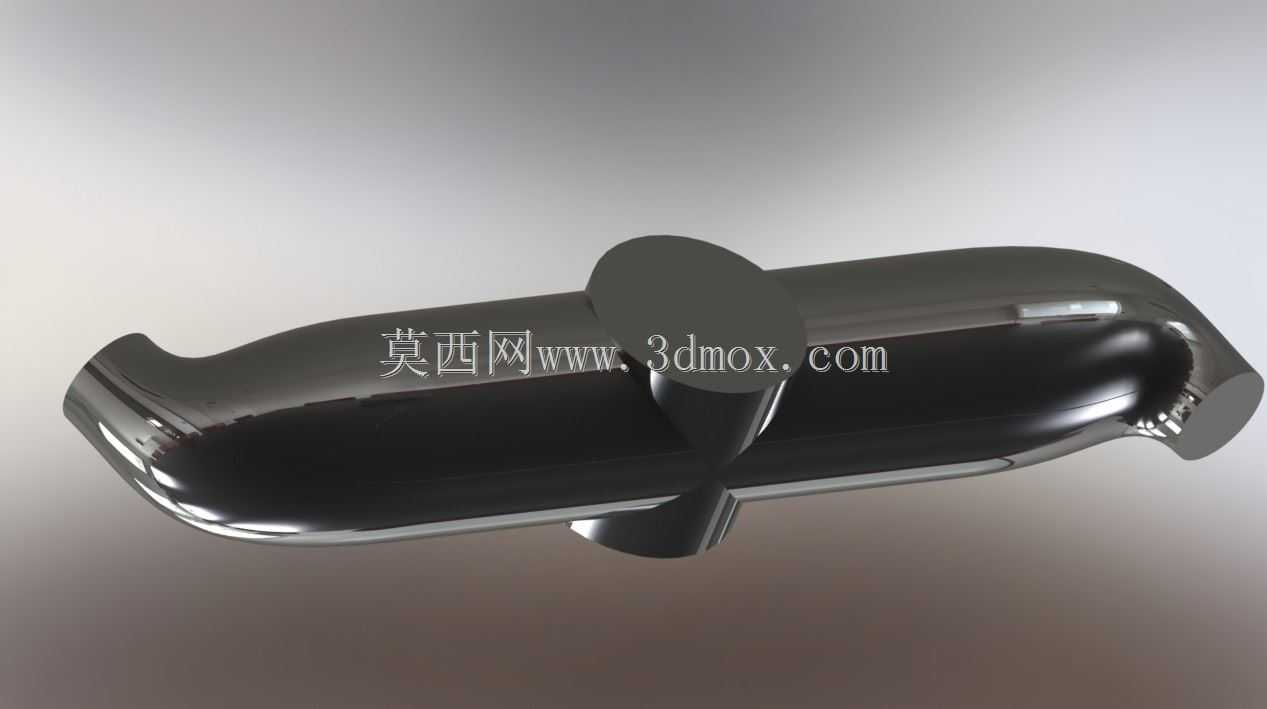

按草图尺寸绘制的流线型对接零件

在流体输送管路的终端对接场景中，这类流线型结构的对接零件往往承担着介质导流与管路衔接的核心作用，不同于常规直角或直筒式的对接接头，该零件的曲面过渡设计能够大幅降低介质流经时的局部阻力，减少紊流产生的概率，在低压流体输送、小型气动回路的终端接驳环节，这类结构的零件能有效降低管路运行时的振动与噪音，提升整套回路的运行稳定性。从实际安装的边界条件来看，零件中部的柱状凸台是核心的安装定位结构，凸台的外径与安装基座的定位孔采用间隙配合设计，装配时凸台穿入基座孔位后，可通过端部的紧固件实现轴向锁紧，两侧的流线型腔体分别对接不同管径的管路接口，接口处的边缘做了圆弧倒钝处理，避免装配时划伤密封件，同时保证密封垫圈能够均匀受压，实现可靠的端面密封。在设计思路的推演过程中，首先要明确零件的核心功能边界：既要保证介质流经时的流道顺畅，又要满足快速安装定位的需求，因此主体腔体采用对称式的流线曲面构型，曲面的曲率变化沿着介质流动方向逐步过渡，不存在曲率突变的折角，从结构力学角度来看，这种连续曲面的构型也能更好地分散内部介质压力带来的壳体应力，避免应力集中导致的壳体开裂问题，相比拼接式的焊接结构，一体化的曲面构型减少了焊缝数量，降低了介质泄漏的风险。在外形尺寸的把控上，主体腔体的长度需要匹配两侧管路的安装间距，中部凸台的高度要根据安装基座的壁厚来确定，保证凸台穿出基座后有足够的长度安装锁紧件，同时凸台与主体腔体的衔接处做了圆角过渡，避免衔接位置出现应力集中，在承受管路侧向载荷时，过渡圆角能够将载荷均匀分散到主体腔体上，提升零件的整体结构强度。从实际应用的场景延伸来看，这类零件不仅可以用于流体管路的对接，在一些小型设备的操作手柄接驳、柔性传动构件的连接端也能看到类似结构的应用，光滑的外曲面不会对操作人员造成剐蹭伤害，中部的定位凸台能够快速实现零件与设备主体的定位装配，降低现场装配的对位难度。在建模过程中，需要重点把控曲面的连续性，保证两侧流道的曲面与中部凸台的衔接处G2连续，避免出现曲面棱线影响介质流动或者外观质感，同时要核对安装接口的尺寸公差，定位凸台的尺寸公差要符合基孔制的配合要求，两侧接口的端面平面度需要控制在合理范围内，保证密封面的贴合度，零件的壁厚设计要兼顾强度与轻量化要求，根据内部承压的大小选取合适的壁厚值，避免壁厚过大造成材料浪费，或者壁厚不足导致承压能力不够。在实际选型替换时，需要重点核对中部凸台的直径、凸台的轴向高度、两侧接口的通径尺寸以及零件的整体长度，这些尺寸直接决定了零件能否顺利安装到现有设备上，同时要确认零件的材质是否适配输送介质的特性，比如输送腐蚀性介质时需要选用对应的耐腐蚀材质，普通气动回路则可以选用常规的工程塑料或者轻质金属材质，降低整体构件的重量。
