克里夫顿高精度伺服电动机三维建模作品

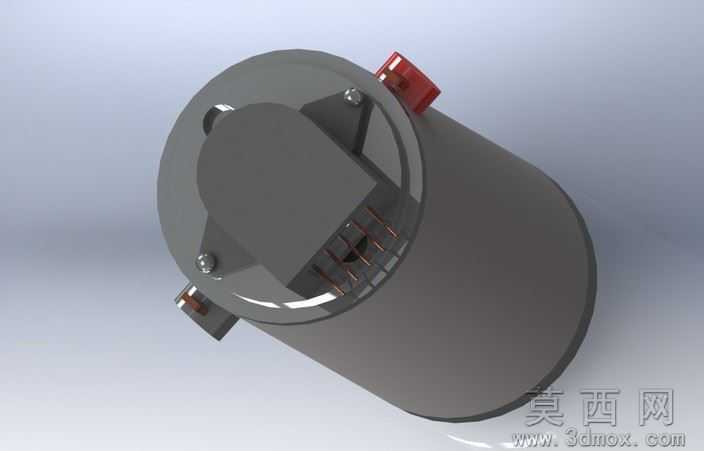

本作品为适配数控铣床四轴伺服系统打造的精密伺服电动机三维建模成果，建模过程严格遵循工业级伺服电机的真实结构比例开展，首先在三维建模环境中完成整体轮廓的草绘定位，以电机主轴为核心装配基准，依次搭建定子腔体、后端接线端盖、前端输出轴座、顶部接线端子等核心结构模块。建模阶段对电机外壳的金属质感做了精细化处理，还原了金属机壳表面的哑光磨砂金属材质，对前端输出轴的金属切削加工纹理、后端接线部位的绝缘材质质感、顶部红色接线端子的工程塑料材质分别做了独立的材质参数调试，通过渲染环境的光影参数调整，真实还原了工业零部件在车间常规光照环境下的材质表现。结构设计上完全参考量产型精密伺服电机的装配逻辑，预留了定子绕组的安装腔体空间，还原了前端轴承位的台阶结构、后端编码器安装位的定位结构，顶部的红色接线端子做了凸起的防呆结构设计，机壳侧面的散热贴合面也做了平整化的结构处理，完全符合实际伺服电机的生产装配逻辑。设计思路来源于数控铣床升级改造的实际需求，原本方案计划采用步进电机搭建四轴传动系统，在对比步进电机与伺服电机的传动精度、动态响应、负载特性后，参考成熟量产伺服电机的结构参数完成本次建模，建模过程中反复核对各部件的配合公差，确保输出轴与端盖轴承位的同轴度符合精密传动的要求，机壳的壁厚、端盖的固定孔位都按照通用伺服电机的安装尺寸做了参数化设置，既可以作为数控设备改造的选型参考模型，也可以用于伺服电机结构教学的演示素材，模型整体结构完整，各部件的装配关系清晰，没有冗余的建模特征，所有倒角、圆角细节都按照真实机加工工艺要求制作，还原了工业零部件从设计到加工落地的真实结构特征。
