机加工用可旋转锁紧式机械虎钳结构设计

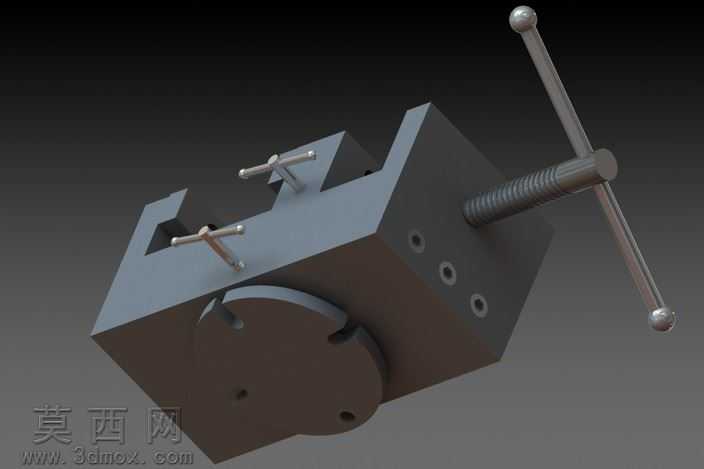

本作品为面向机加工场景设计的可旋转式机械虎钳三维模型，整体建模过程严格遵循机械加工工装的实际尺寸规范与功能逻辑，在SolidWorks环境下完成全参数化建模，所有结构特征均保留可编辑参数，便于后续根据实际加工需求调整钳口开度、底座旋转角度等核心尺寸。建模阶段优先完成核心传动结构的搭建：侧边的T型手摇柄与内部梯形丝杆直接联动，丝杆采用真实螺纹特征建模，与活动钳身的螺母副形成精准配合，转动手柄即可驱动活动钳身平稳平移，实现工件的夹紧与松脱，丝杆的导程、直径参数均参考通用台虎钳的行业标准设定，保证传动比符合实际操作的施力习惯。顶部设置的两组小型锁紧手柄，用于在钳身旋转至目标加工角度后完成锁止固定，建模时为该结构设计了偏心压紧机构，扳动手柄即可通过偏心块将旋转底座与固定基座压紧锁死，避免加工过程中钳身出现角度偏移，保证加工精度。底座部分设计了带定位卡槽的圆形旋转盘，盘面均匀分布定位孔，可配合定位销实现常用加工角度的快速对位，旋转角度覆盖0至360度全范围，满足不同角度的铣削、钻孔、打磨等加工需求。渲染阶段采用Photoview360完成效果输出，整体主体结构赋予磨砂铸铁材质，表面添加细微的铸造纹理与哑光金属质感，手柄操作件赋予抛光钢材材质，与主体铸铁形成质感区分，旋转盘的定位孔边缘做轻微倒角处理，还原真实机加工零件的工艺细节。材质色彩选择上特意将主体设置为深灰哑光质感，避免渲染时出现过强反光干扰结构展示，操作手柄的金属球头添加轻微高光反射，突出操作件的交互属性。设计过程中充分考虑了工装的维护便利性，活动钳身与丝杆的连接结构设计为可拆卸式，拉出端部限位销即可将活动钳身整体拆下，便于清理钳身内部积存的切屑、更换磨损的钳口垫板，所有可拆卸结构均在建模时预留了标准件安装位，可直接适配市面通用的内六角螺丝、圆柱销等标准件，无需额外定制配件。整体结构经过运动仿真验证，手摇柄的转动行程与钳身开合行程完全匹配，锁紧机构的压紧行程可提供足够的锁止摩擦力，旋转底座转动顺畅无卡滞，完全符合实际钳工操作的使用需求，可直接作为机加工工装设计的参考模型，也可用于机械专业工装设计课程的教学演示案例。
