GR180燃气涡轮喷气发动机

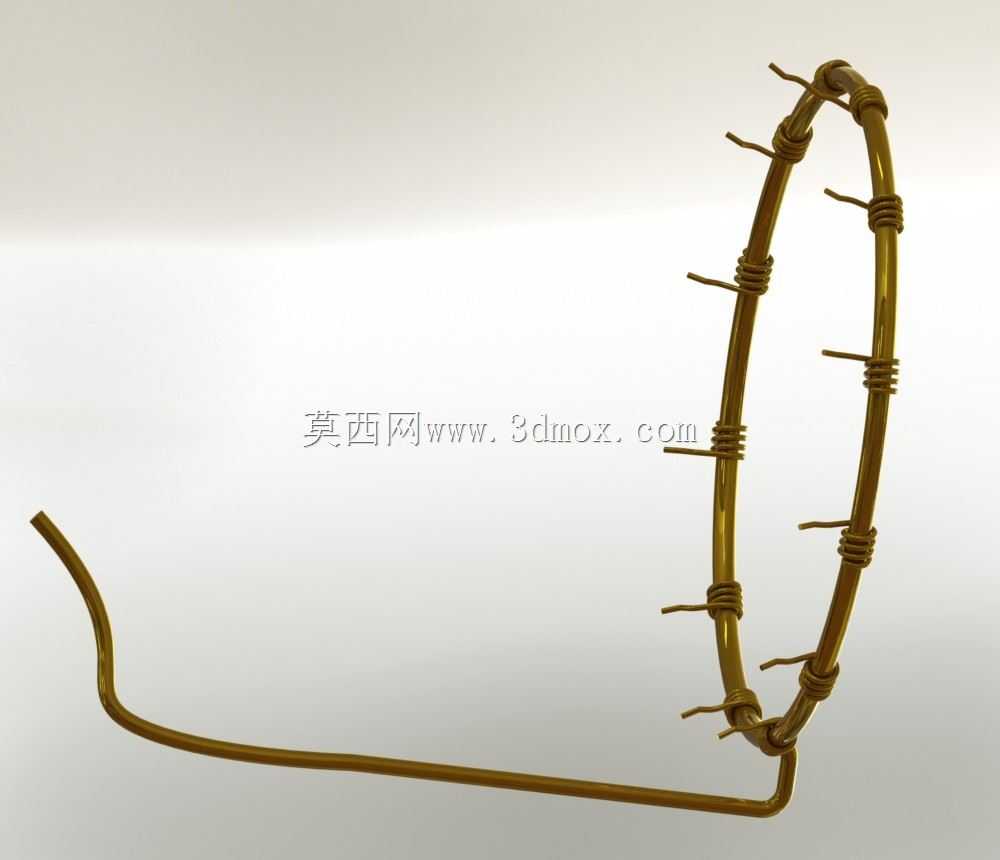

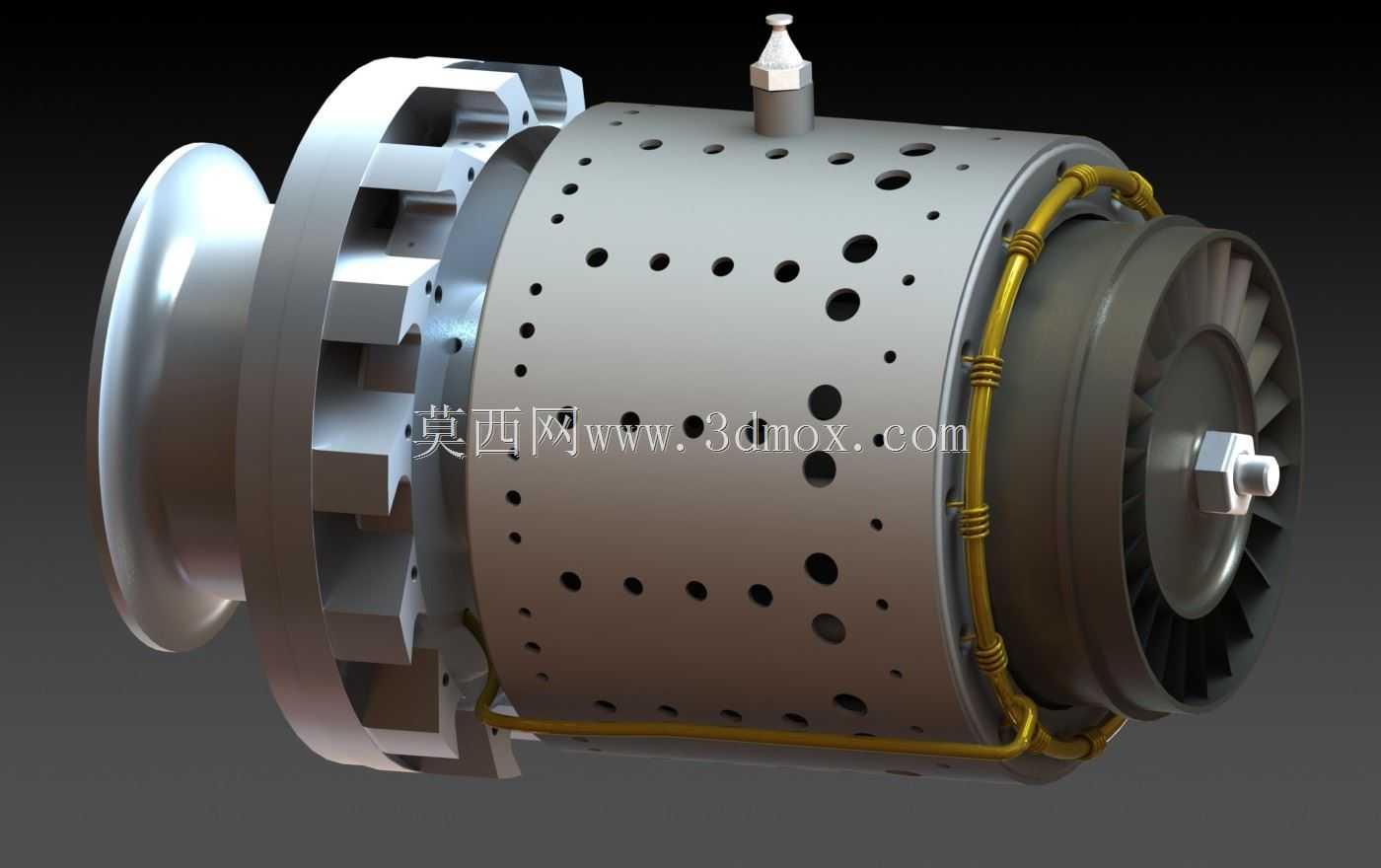

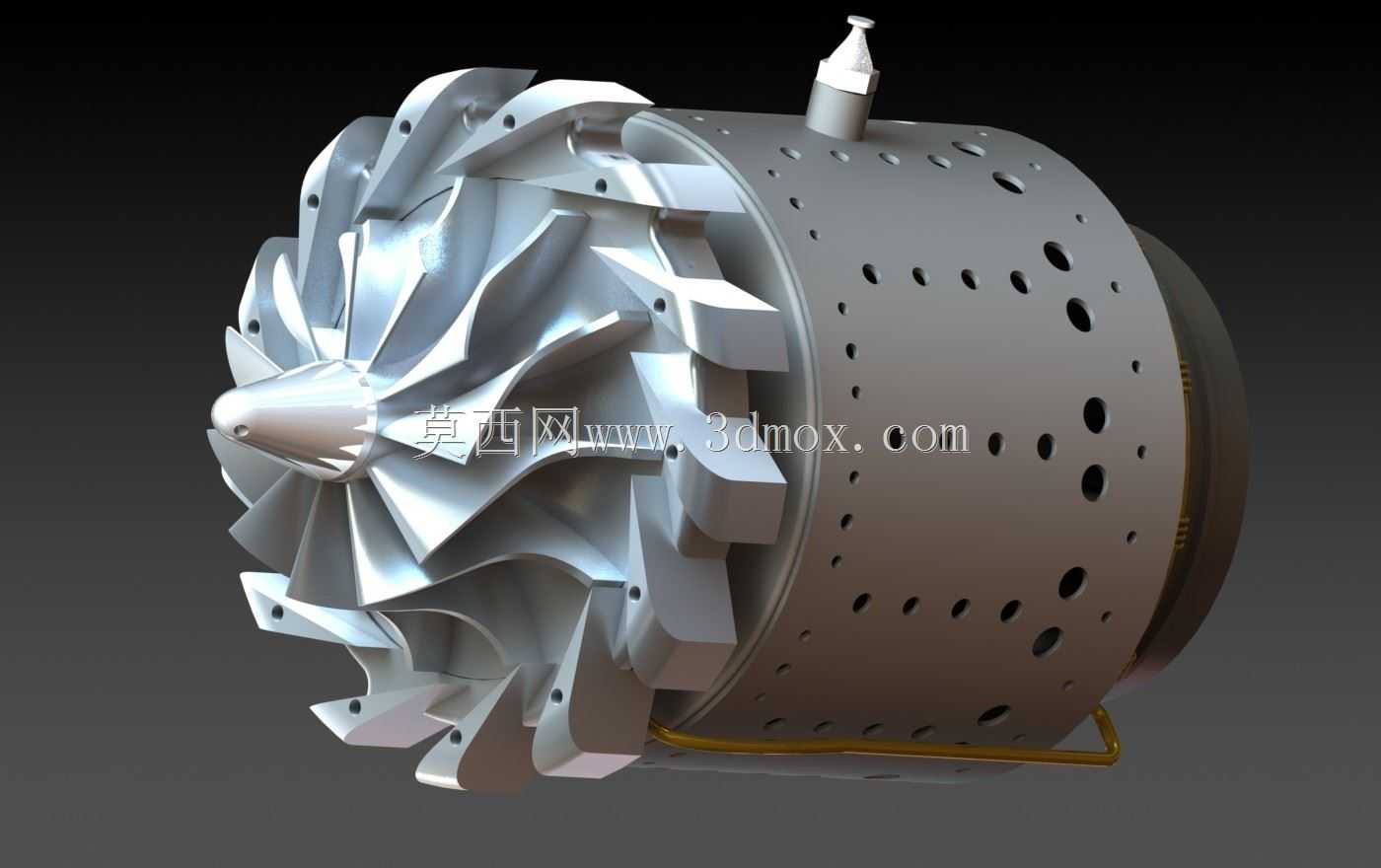

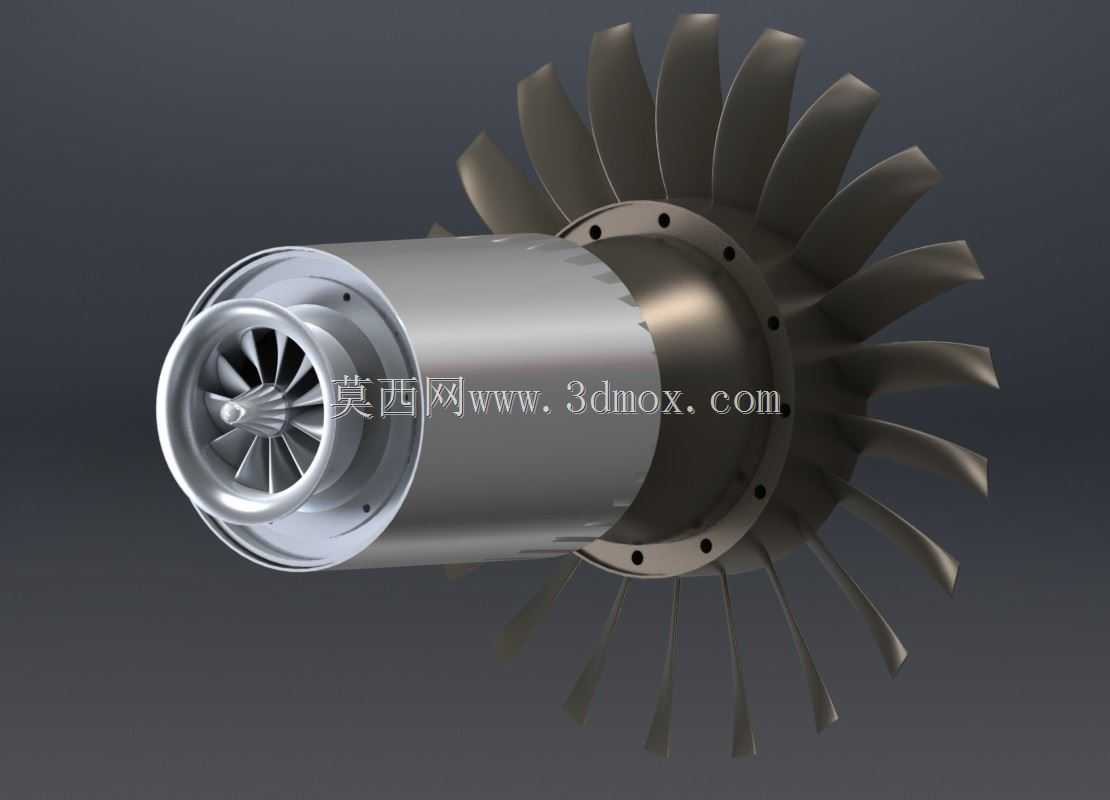

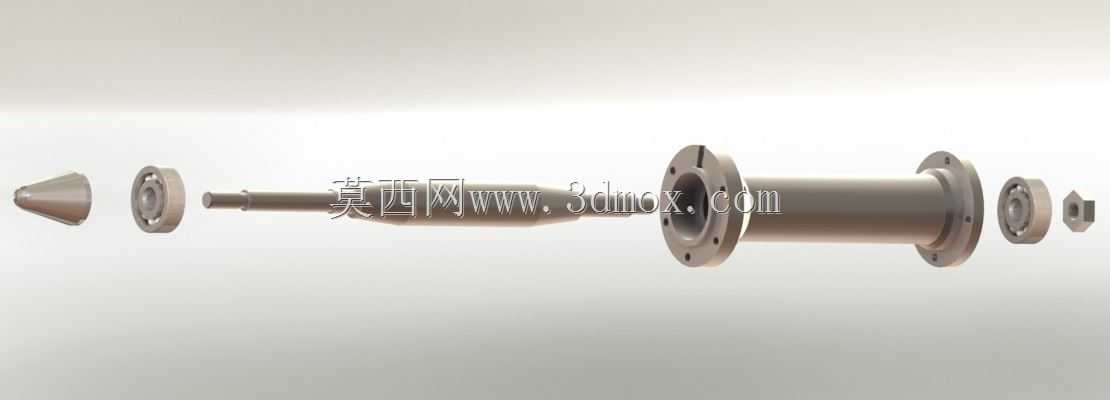

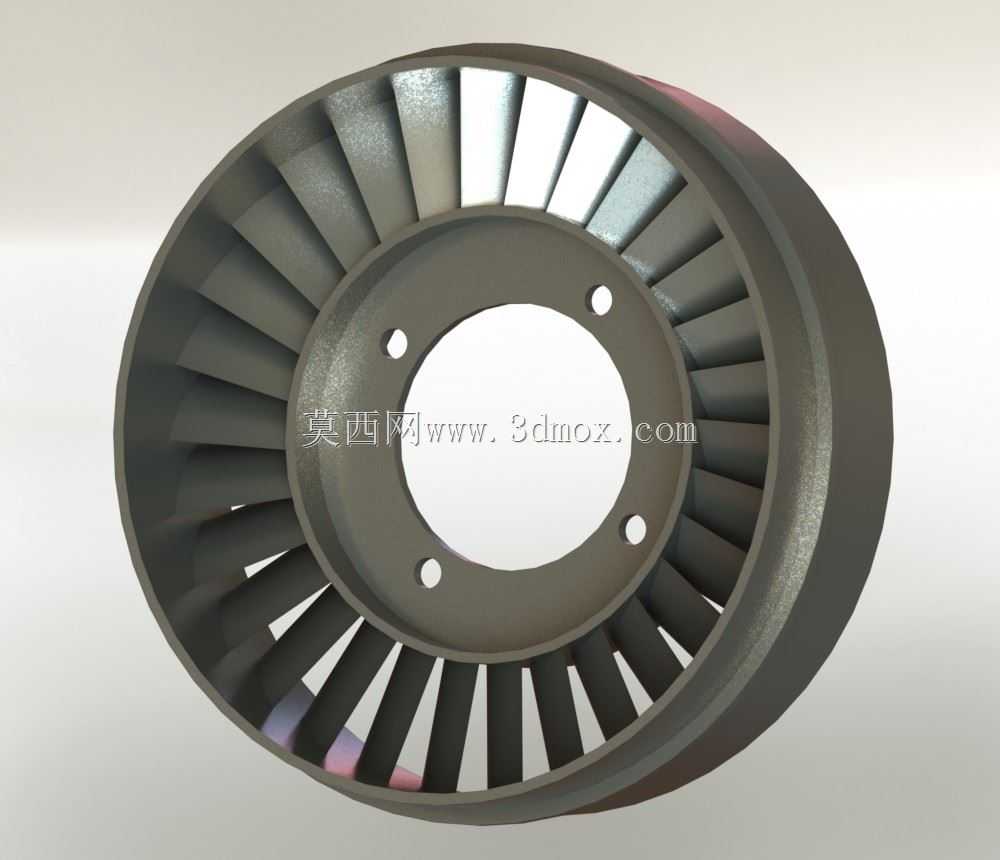

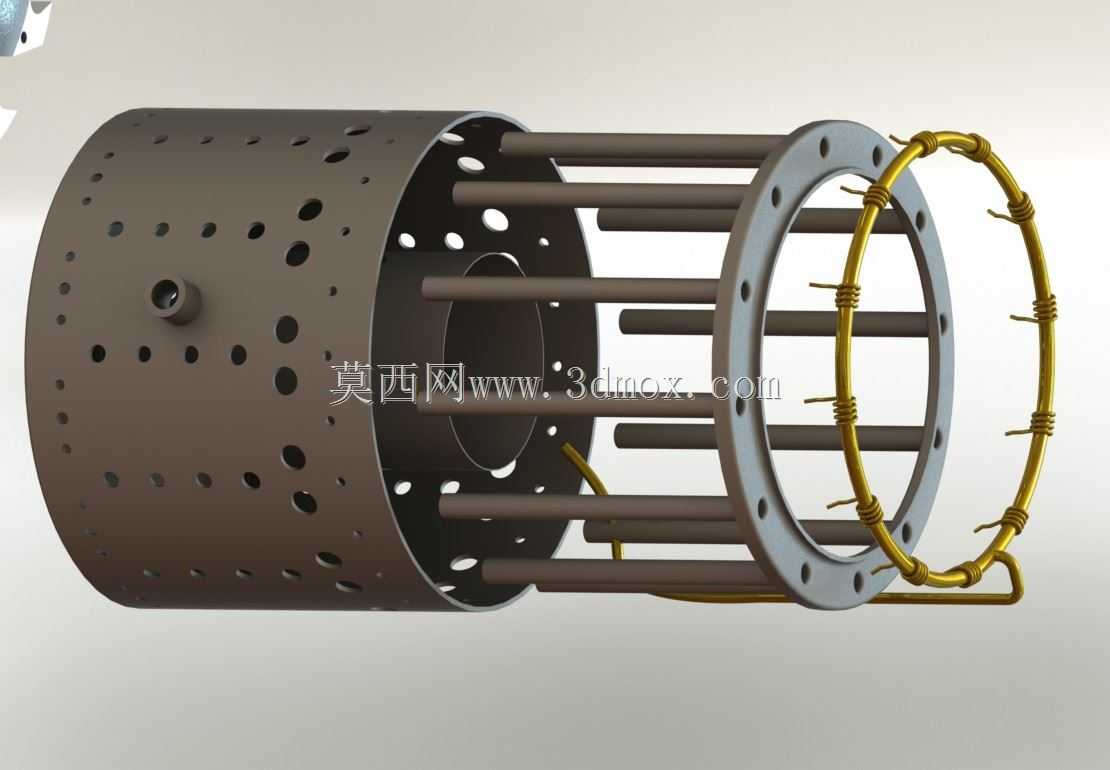

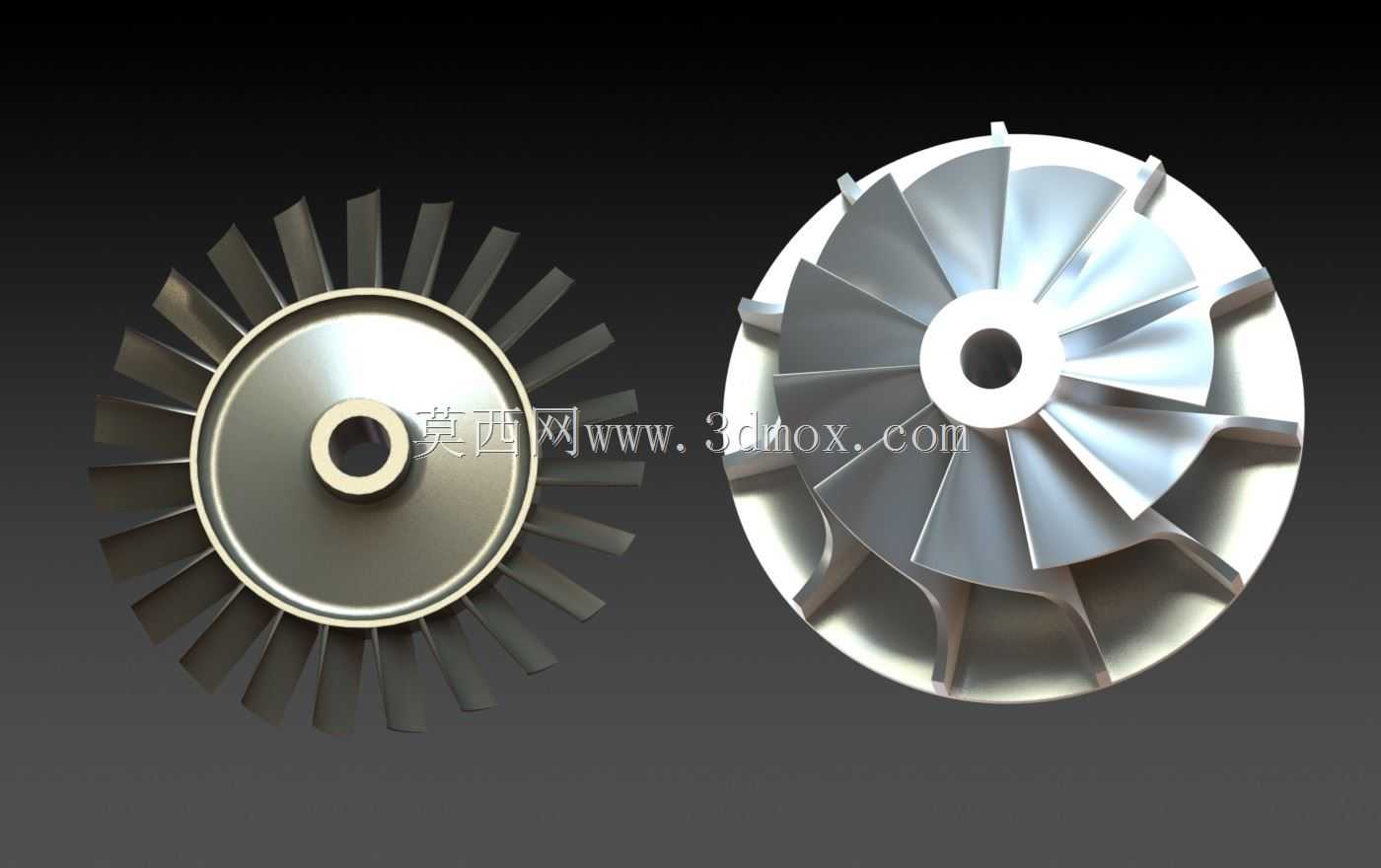

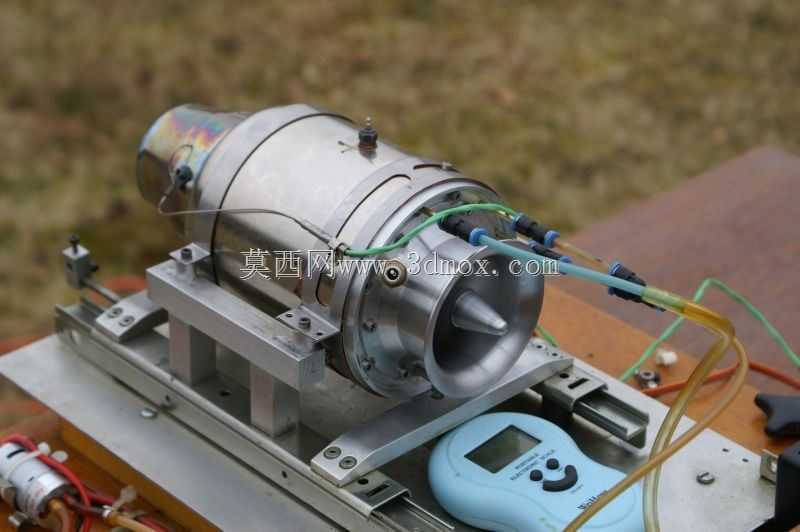

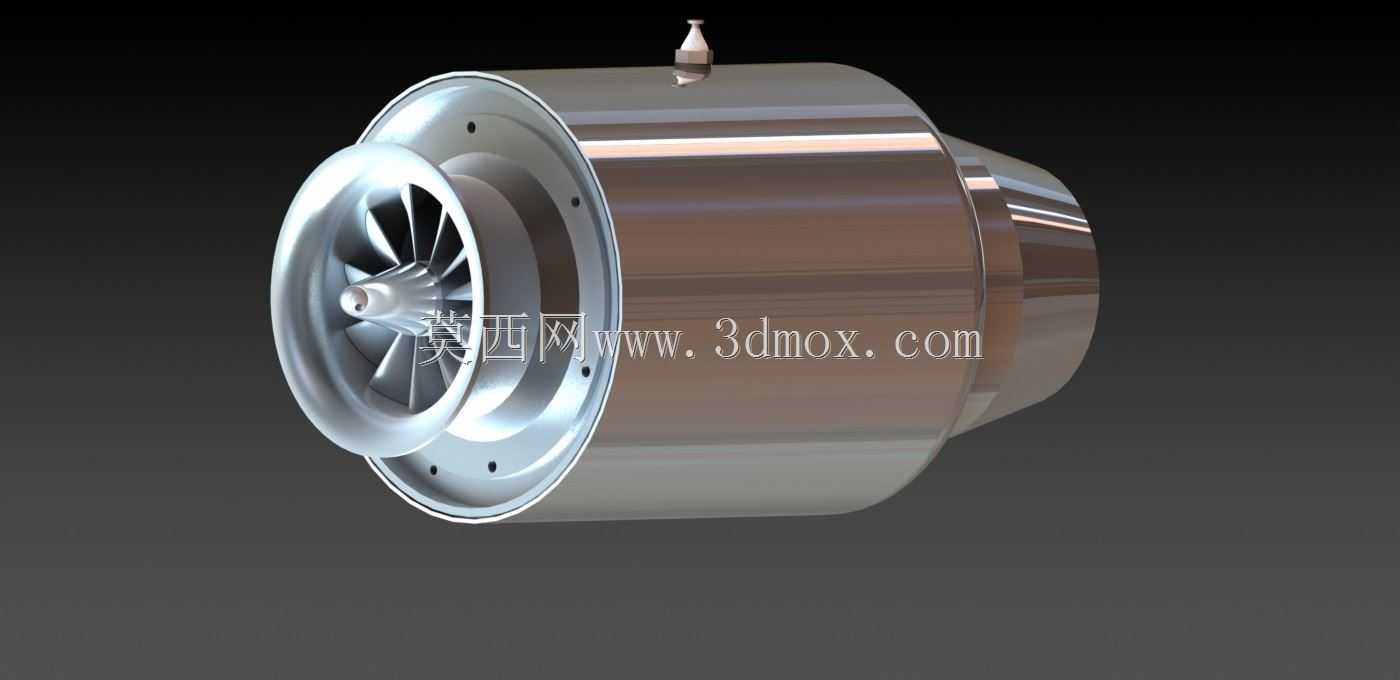

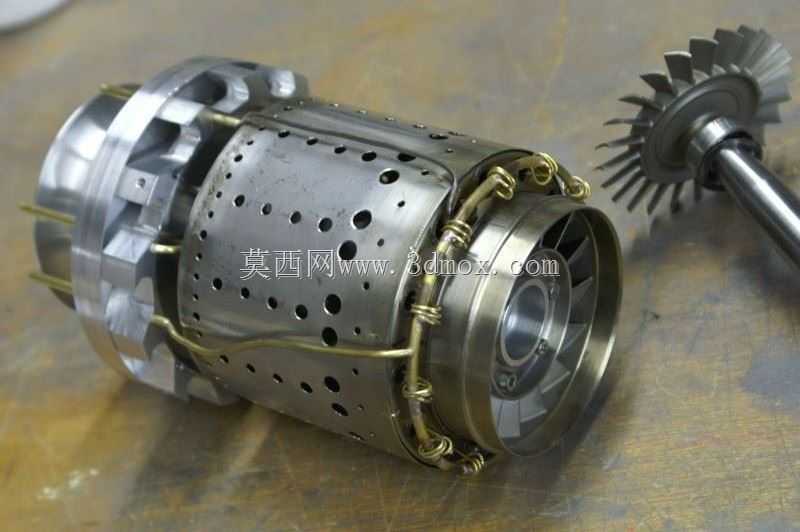

这是一个Solidworks 2011 3D模型，是杰拉尔德·拉滕（Gerald Rutten）的GR180喷气发动机。它是为RC飞机设计的小型涡轮发动机。它的直径为4英寸，长度为10英寸，但已经显示出大约40磅的推力。对于这样一个小型涡轮来说，这是非常令人印象深刻的。该设计使用了一个Schwitzer 74mm（从81mm改进而来）压缩机，由涡轮增压器和一个70mm Dieter Albisser NGV和涡轮组成。压缩机可以在任何涡轮车间购买，NGV和涡轮可以作为铸件在线购买或完全加工。发动机的其余部分需要制造。Gerald Rutten在他的网站上有这个设计的蓝图。我使用这些图纸来创建三维零件。此模型缺少使其正常运行所需的某些部件。最明显的缺失部件是紧固件。第二，通往竖井通道的润滑管路缺失。由于计算机内存问题，我将这些项目从程序集中删除。缺少的最后一项是涡轮机后面的内部推力锥。我没有包括这一点，因为蓝图没有显示如何连接圆锥。这是一个工作涡轮，而不仅仅是一个设计
