单叶凸轮式流体输送泵结构设计

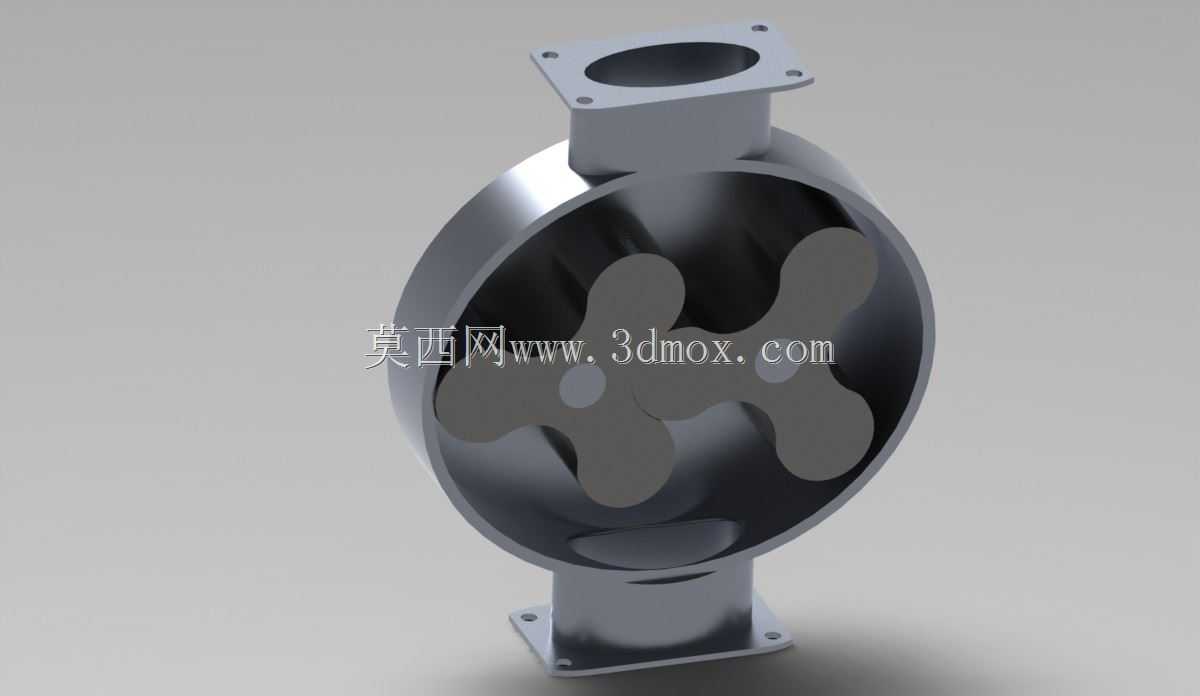

　　这款凸轮式单叶转子泵的结构设计，核心瞄准小流量高自吸需求的流体输送场景，在小型化工助剂加注、实验室流体循环、食品级浓浆短距离输送这类对泵体占用空间敏感、需要稳定无脉动输送的工况里，这类结构的适配性远优于常规离心泵。从实际使用逻辑出发，它不需要灌泵启动，进出口的垂直同轴布局能直接对接上下排布的工艺管线，减少管路弯头带来的流阻损失，对于粘度在1000cp以内的流体，输送过程中不会出现叶轮剪切破坏介质的问题，比如输送含细小颗粒的酱料、高分子聚合物原液时，转子和泵腔的间隙控制在0.15-0.2mm区间，既能保证容积效率维持在85%以上，又不会卡滞磨损转子型线。

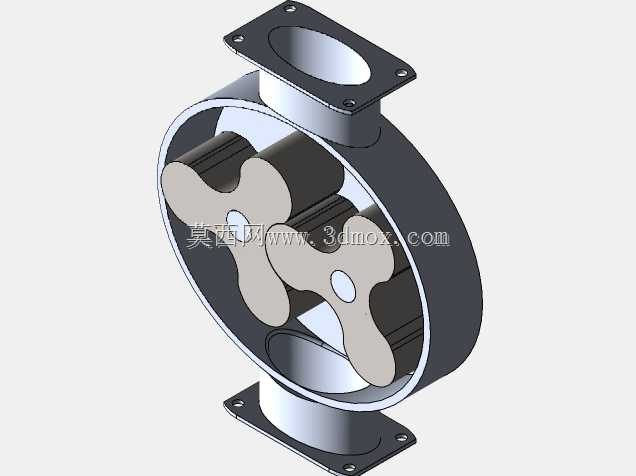

　　设计阶段最先敲定的是转子的型线参数，单叶凸轮的廓线采用摆线等距曲线修正，避免两个转子啮合时出现闭死容积，从根源上消除运行过程中的困液振动，转子的轴向长度和泵腔内径的比值控制在0.6，这个比例下泵体的径向受力最均衡，两端的轴承座不需要额外加强筋就能承受额定工况下的径向载荷。泵壳采用上下分体的法兰对接结构，进出口的连接法兰都预留了四个安装螺栓孔，法兰端面的密封槽深度设计为2mm，适配常规丁腈橡胶或者氟橡胶O型圈，承压能力可以覆盖0.6MPa以内的常规输送工况，不需要额外做耐压加强结构。

　　安装边界上，泵体整体的最大径向尺寸为转子直径加两倍壳壁厚度，壳壁厚度根据铸造工艺要求取6mm，进出口法兰的中心距和泵腔中心的垂直距离保持一致，现场安装时不需要额外做管线错位调整，底部的安装支座和上部出口法兰的安装孔位采用同规格螺栓孔，不管是立式安装在管线上还是卧式固定在安装支架上，都能直接适配通用的紧固件规格。转子和轴的连接采用平键过盈配合，不需要额外的轴向锁紧结构，装配时直接压装即可，两端的轴封位置预留了机械密封和填料密封两种安装空间，用户可以根据输送介质的腐蚀性、温度特性自行选择密封形式，不需要改动泵体的主体结构。

　　从运行特性来看，这款泵的转子转速设计区间在200-400rpm，低转速运行时流体的脉动率控制在5%以内，对于需要精准计量输送的工况，搭配调速电机就能直接作为计量泵使用，不需要额外加装稳流装置。泵腔内部的流道做了圆弧过渡处理，没有直角死角，日常清洗时只需要打开端盖就能直接冲洗到所有过流表面，符合食品、医药行业的CIP清洗要求。进出口的流道截面采用椭圆形过渡，从法兰端的圆形截面平滑过渡到泵腔的弧形截面，减少流体进入泵腔时的涡流损失，提升整体的运行效率。

　　在结构细节处理上，两个转子的同步依靠外部的同步齿轮箱实现，泵腔内部的转子之间不直接接触，即使短时间干转也不会出现转子咬合磨损的问题，对于偶尔会出现空抽的工况，容错率比齿轮泵、滑片泵更高。泵体的端盖定位采用止口定位，装配时不需要反复调整同轴度，止口的配合公差选H7/h6，既能保证装配后的同轴度要求，又不会出现拆卸困难的问题。端盖上预留了排气螺塞孔，首次启动时只需要拧开螺塞排净泵腔内的空气就能正常自吸，自吸高度可以达到4米以上，对于安装位置在液面以上的工况，不需要额外加装底阀。

　　实际选型适配时，这款结构的泵可以根据输送介质的特性更换转子材质，比如输送腐蚀性介质时可以用PP或者PVDF材质注塑成型转子，输送食品级介质时采用304或者316L不锈钢抛光处理，泵壳也可以对应更换材质，主体结构不需要做任何改动，模块化的设计能大幅降低不同工况下的改造成本。整体结构没有易损的滑片、叶轮这类部件，日常维护只需要定期更换轴封件，维护周期比同参数的其他类型泵长两倍以上，适合在无人值守的长期运行工况下使用。
