90毫米两阶段EDF动力装置底部基座结构

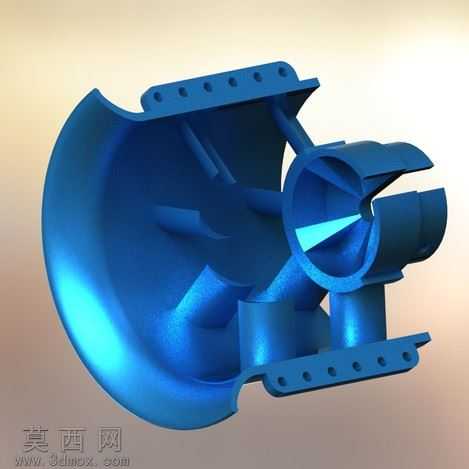

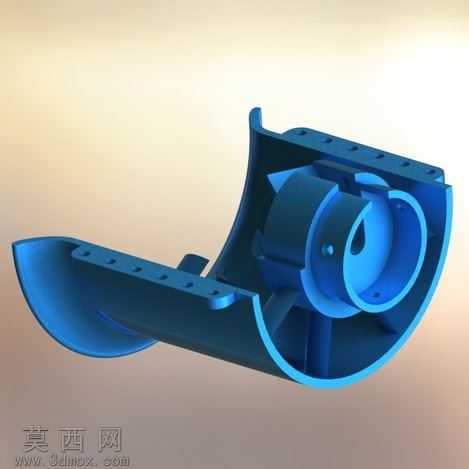

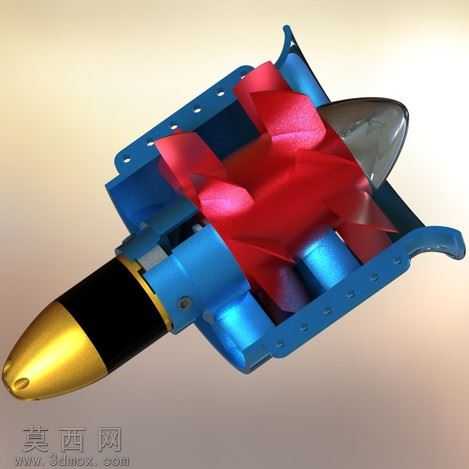

该作品为适配90毫米规格两阶段电动涵道动力装置的底部基座结构，整体采用三维参数化建模方式完成全结构设计，建模过程中针对涵道动力单元的装配适配难点做了专项结构优化。从渲染呈现的效果来看，模型采用哑光蓝黑双色材质区分主体壳体与内部装配结构，半剖视角清晰展示了内部的流道轮廓、定位卡槽与支撑筋布局，材质渲染还原了工程塑料部件的哑光质感，边缘倒角与安装孔位的细节表现清晰，无建模破面、重叠面等几何错误。设计初期针对两阶段EDF的装配痛点做了针对性调整：第一阶段涵道出口位置设置的定位子结构，会导致常规直装式风扇难以顺利对位安装，若强行下压装配会与动力单元的卡槽结构发生干涉，引发装配错位、运行震动等一系列问题，因此在基座建模时调整了内部承托结构的高度，将底部承托面做半高设计，同时在基座与涵道筒体配合的顶部区域设置交错式支撑筋，既保证了基座对涵道动力单元的包裹支撑强度，又预留出足够的装配避让空间，让涵道单元可以顺利滑入定位，解决了原有结构的装配干涉问题。模型的外部壳体上均匀排布了多组安装定位孔，孔位间距与涵道外罩的固定点位完全匹配，壳体边缘做了圆弧过渡处理，既降低了部件的应力集中风险，也优化了外部气动轮廓；内部流道区域做了顺滑的曲面过渡，避免台阶结构引发的气流紊流，保证涵道运行时的气流效率。整体建模逻辑遵循自上而下的装配设计思路，先匹配涵道动力单元的整体外轮廓与装配点位，再逐步细化内部支撑、卡槽、流道的细节结构，所有配合尺寸都预留了合理的工程公差，可直接用于3D打印验证或注塑开模的结构参考，结构设计兼顾了装配便利性、结构强度与气动性能要求。
