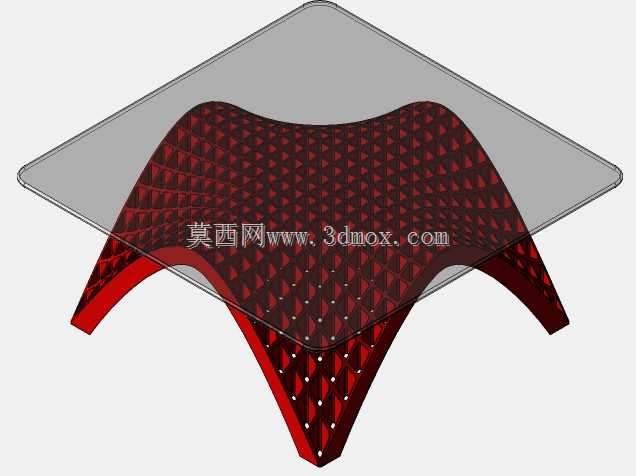

复杂曲面镂空支撑工作台结构设计

这款异形曲面工作台的设计，最初是针对精密检测工位、文创产品展示区以及轻型装配作业场景的需求开发，区别于常规方管焊接的平板工作台，它在满足基础承重要求的同时，通过连续曲面的支撑结构实现了更优的受力分散效果，同时镂空的曲面肌理也适配了对视觉呈现有要求的展示类场景。从实际使用场景来看，这类工作台既可以放置在工业设计展厅作为展品承载台，也可以布置在实验室的精密操作区，放置小型检测仪器、待装配的精密零部件，曲面支撑的结构没有常规工作台的直角立柱遮挡，操作人员在工位四周作业时，腿部活动空间不会被竖向支撑构件干扰，适配坐姿、站姿交替的作业模式。设计过程中首先确定的是台面的安装边界，整体台面为正方形轮廓，边缘做了小圆角过渡，避免尖锐边角造成磕碰，台面下方的支撑结构没有采用常规的四条立柱分布，而是通过连续的双曲面壳体从台面四个角位置向下收拢，最终汇聚到中部的单点支撑底座，这种受力路径的设计，让台面上的载荷可以顺着曲面壳体均匀传递到底部安装面，相比传统立柱支撑，在同等材料用量下，抗侧向冲击的能力提升明显，即使台面边缘受到侧向碰撞，力也会顺着曲面壳体分散到整个支撑结构，不会出现立柱连接处应力集中断裂的问题。曲面部分的镂空纹理不是单纯的装饰设计，每一处镂空单元的排布都顺着曲面的应力线方向布置，在去除冗余材料降低整体重量的同时，不会破坏曲面壳体的结构强度，镂空的三角形单元沿着曲面曲率变化调整密度，在应力集中的曲面弯折位置，单元密度更高、单个镂空尺寸更小，在应力较小的平缓区域，适当增大镂空尺寸进一步减重。从安装适配性来看，底部的支撑底座为小尺寸的集中安装面，不需要像常规四立柱工作台那样在地面做四个点位的固定，只需要在中心位置做固定安装即可，适配已经完成地面装修、不方便大面积打孔的展厅或者实验室场景，也可以直接放置在平整地面上，依靠自身结构的稳定性满足使用需求，不需要额外的地脚固定。台面部分采用平整的实体平面设计，保证放置物品时的水平度要求，台面边缘和下方曲面支撑做了一体化的顺滑过渡，没有拼接缝隙，避免积灰，日常清洁维护更加方便。在建模过程中，首先搭建整体的曲面控制线，确定四个角点的高度位置和底部支撑点的位置，通过边界曲面生成连续的主支撑曲面，之后对曲面进行加厚处理，再沿着曲面的UV方向排布镂空的切割单元，根据不同区域的应力大小调整单元的尺寸和排布密度，最后将曲面实体和台面实体做合并处理，检查整个结构的壁厚均匀性，避免出现壁厚突变导致的应力集中问题。这类曲面工作台的承重范围覆盖轻型作业需求，能够满足常规检测仪器、小型工装夹具、展示展品的放置要求，相比传统工作台，它的结构自重更轻，视觉效果更轻盈，同时受力结构更加合理，在有空间装饰要求的作业场景中，不需要额外做外观装饰，结构本身就具备一定的视觉表现力，同时完全满足作业工位的功能需求，不会因为造型设计牺牲使用性能。在实际安装时，只需要确认底部支撑面的水平度，就可以直接放置使用，如果需要更高的稳定性，可以在底部底座位置加装膨胀螺栓固定，安装流程比传统多立柱工作台更加简便，后期如果需要移位，也不需要拆解多个连接点位，整体吊装或者搬运即可。
