便携式PLC培训实训箱三维设计模型

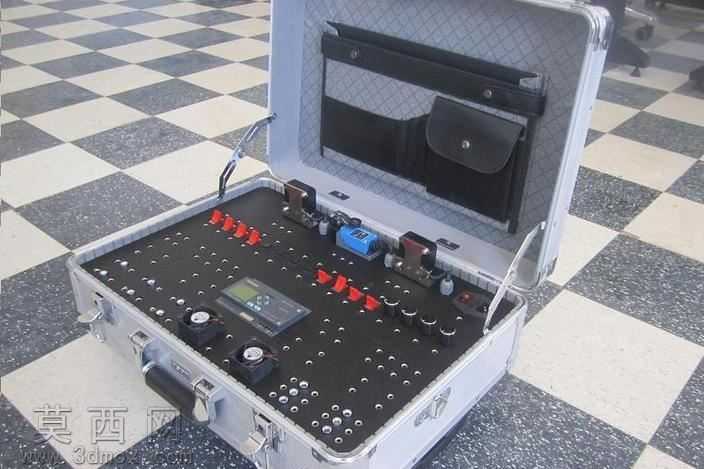

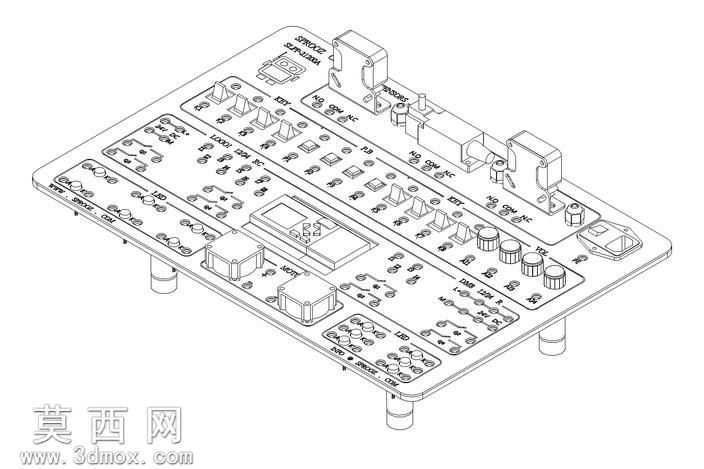

本模型为便携式PLC培训实训箱的三维设计成果，建模阶段采用自顶向下的设计思路，首先完成铝合金防护箱体的整体框架搭建，精准还原箱体的包边结构、锁扣位置、内置收纳袋的分层结构，确保箱体开合角度、内部容纳空间的尺寸比例完全符合实物的便携使用需求。箱体内部实训面板的建模严格遵循工控实训的布局逻辑，对面板上的PLC主机模块、接线端子排、红色操作按钮、旋钮开关、指示灯、模拟量模块等元器件逐一进行独立建模，每个元器件的安装孔位、引脚间距、外形尺寸都按照工业标准件的参数进行1:1还原，保证各部件在面板上的装配位置无干涉，接线区域预留的操作空间符合实际实训的接线操作习惯。材质渲染阶段，针对不同部件的物理特性赋予对应材质：铝合金箱体采用磨砂金属材质，调整金属粗糙度与反射参数还原铝制箱体质感；箱盖内侧的收纳袋采用哑光皮革材质，添加细微的纹理凹凸贴图模拟皮革的自然肌理；实训面板采用黑色绝缘电木材质，调整漫反射参数还原电木板的哑光磨砂质感；操作按钮根据功能区分，红色急停与操作按钮采用半透明塑料加内部发光材质，旋钮采用黑色防滑橡胶加金属包边材质，PLC主机模块的显示屏采用高透玻璃材质搭配深色屏幕底色，还原真实显示屏的显示效果。结构设计上充分考虑便携实训的使用场景，箱体内部预留了元器件的走线空间，面板下方的隐藏区域建模还原了电源模块、接线端子排的安装位置，箱体提手、支撑脚的结构都做了细节还原，确保整体模型既具备外观展示效果，也能清晰呈现实训箱的内部装配逻辑，可用于PLC教学演示、实训设备方案展示等场景，模型的各部件均做了独立分组，可单独拆解查看每个元器件的结构细节，方便后续进行结构调整或者实训场景的动画演示制作。
