带外部导轨的ABB激光焊接机器人工作站

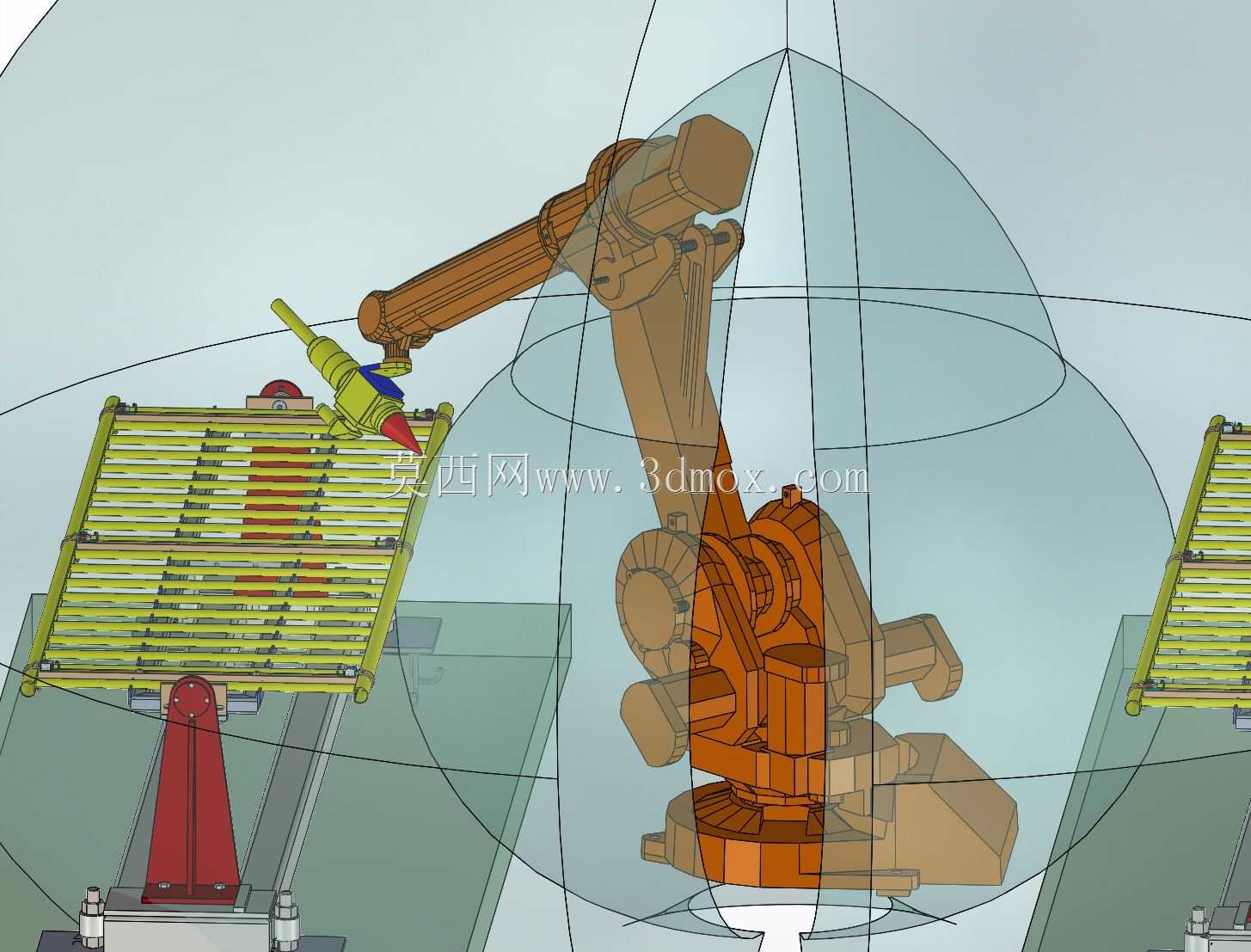

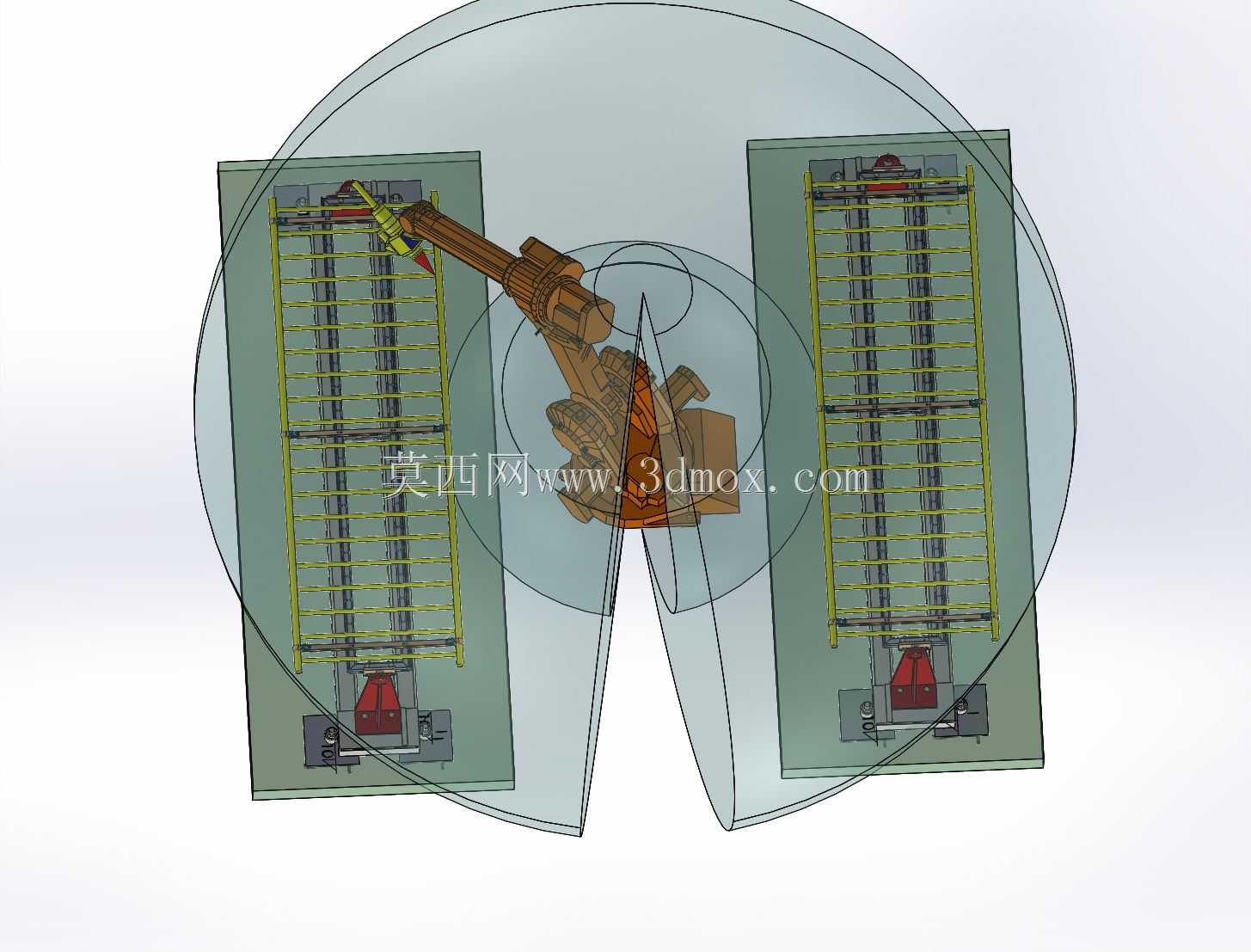

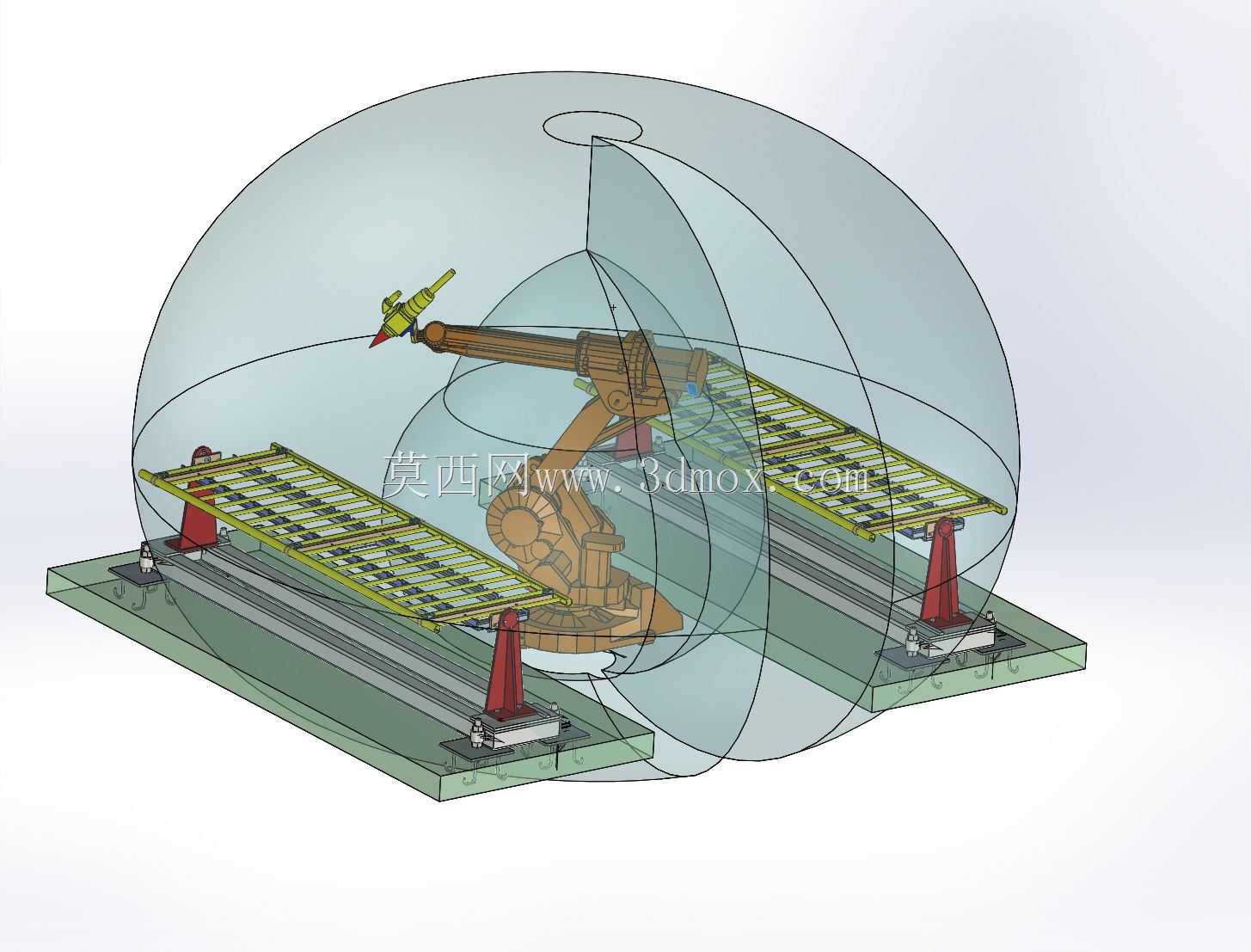

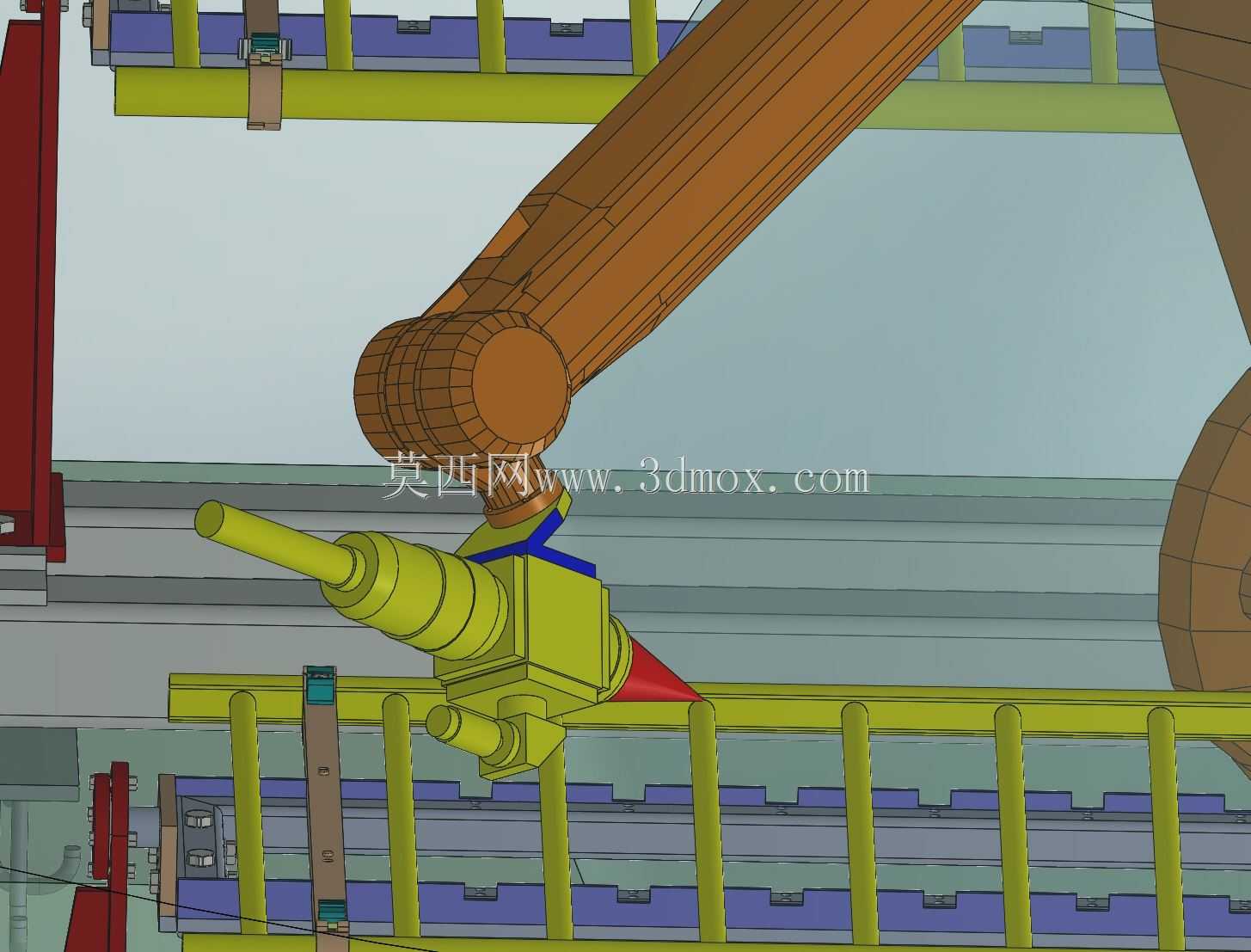

这套激光焊接机器人单元以ABB IRB1400机型为核心执行端，配套双工位直线行走导轨、工件定位工装，主要面向新能源电池模组壳体、长尺寸金属结构件的连续激光焊接场景，解决常规固定臂展机器人无法覆盖大长度工件焊接范围的痛点。从结构布局来看，整套单元采用地装式安装，机器人本体固定在行走轴的滑台上，行走导轨沿工件摆放方向平行布置，两侧预留工件上下料的操作空间，工作范围通过半透明包络面做了直观展示，可覆盖导轨两侧双工位的全部焊接点位，避免单工位作业时上下料占用设备稼动时间的问题。设计阶段首先匹配了焊接工艺的精度要求，IRB1400本身的重复定位精度满足激光焊接的轨迹偏差要求，行走导轨采用重载直线导轨搭配齿轮齿条传动结构，滑台搭载机器人后运行平稳，不会因长距离移动产生轨迹抖动，保证焊缝的连续性与焊接强度。工装部分采用快速定位夹具，针对长条形工件的支撑点做了均匀布置，每个支撑位搭配可调式压紧结构，可适配不同宽度规格的电池托盘、金属框架类工件，减少工件焊接过程中的热变形量。从安装边界来看，整套单元的底座采用一体化焊接钢结构件，现场安装时只需做好地面预埋固定，调平底座平面即可完成主体安装，不需要额外搭建大型机架；工作包络的最外侧距离地面高度、左右延伸范围都做了安全冗余设计，外围可直接配套安全光栅、防护围栏，不需要额外调整设备主体位置。功能层面，这套单元可实现连续轨迹焊接、点位点焊两种作业模式，机器人末端搭载激光焊接头，可根据焊缝位置自动调整焊枪姿态，针对工件转角、拼接缝隙位置可自动调整焊接速度与焊枪角度，保证不同位置的焊缝熔深一致。双工位的布局设计让操作人员可以在其中一个工位焊接作业时，在另一个工位完成工件的上下料与预定位，设备不需要停机等待，大幅提升单班生产效率。设计过程中对管线排布做了内置处理，机器人的动力线缆、激光传输光纤、冷却管路都通过拖链内置在行走导轨的线槽内，避免管线外露被焊渣飞溅损伤，同时减少管线弯折带来的寿命损耗。工装的支撑柱高度经过匹配计算，保证工件放置后，焊缝位置刚好处于机器人最佳作业姿态区间，减少机器人关节的极限角度运行，降低关节负载，提升设备长期运行的稳定性。针对激光焊接的工艺特性，整套单元的安装平面平面度要求控制在合理范围内，避免导轨安装偏差导致滑台运行卡滞，机器人底座与滑台的连接面采用定位销做精准定位，保证机器人安装位置的重复精度，每次维护拆装后不需要重新标定零点即可快速恢复作业精度。
