工业滤油平台承载框架结构有限元分析

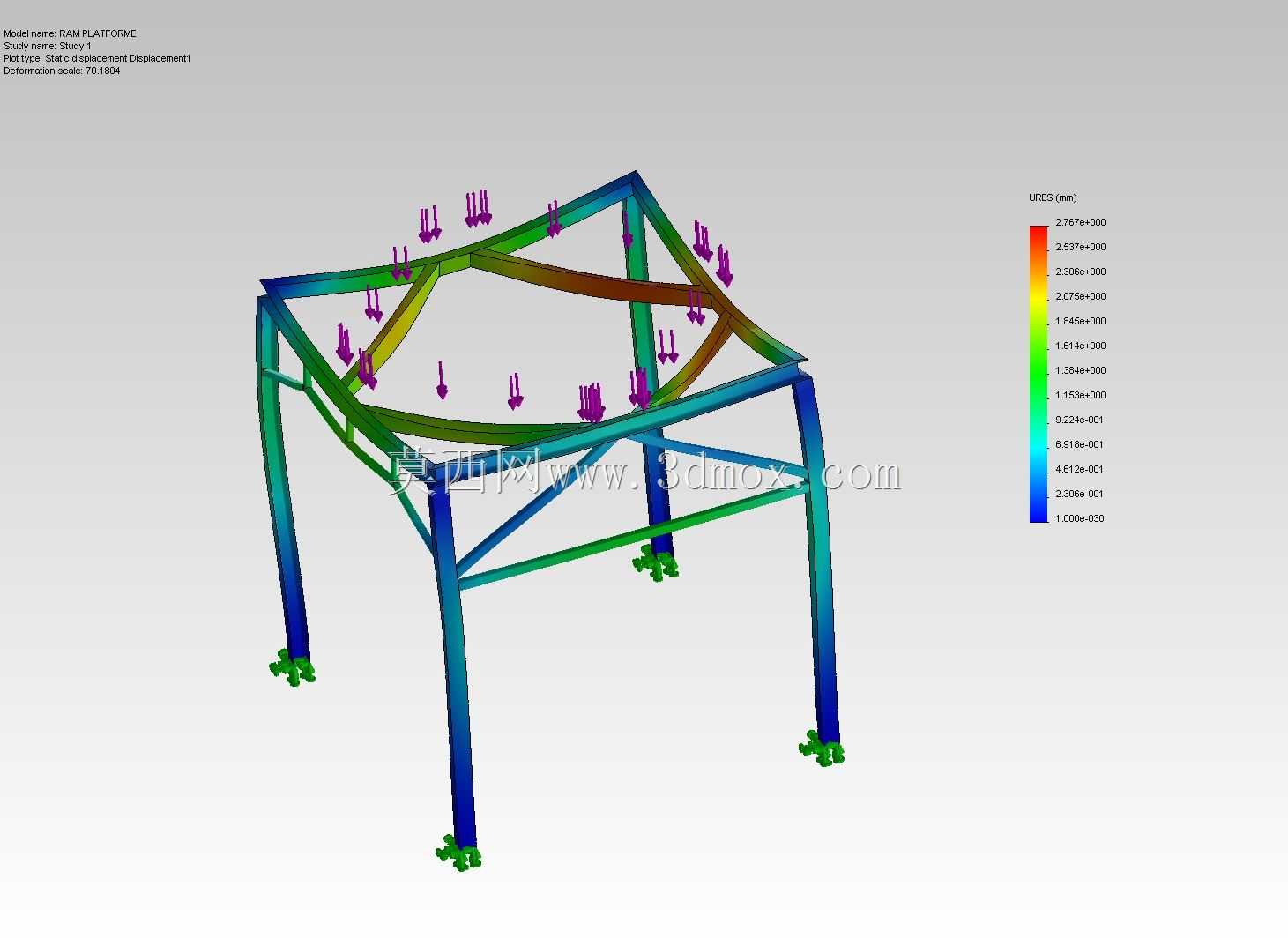

在工业油品净化处理的作业场景中，滤油平台是承载滤油主机、储油容器、管路阀组及作业人员操作载荷的核心支撑结构，其结构刚度、强度直接决定滤油作业过程的稳定性与设备运行安全，尤其在移动式或撬装式滤油机组部署场景中，框架结构的抗变形能力、载荷分布合理性是设计阶段必须重点校核的核心指标。本次分析的滤油平台采用方管型材焊接成型的框架式结构，整体为四立柱支撑的台架布局，四根垂直立柱作为主要承载构件，底部设置带安装孔的固定脚座，可通过膨胀螺栓与混凝土地面固定，或通过脚轮组件实现工位间的快速转场，适配车间内分散布置的液压站、润滑系统的现场滤油作业需求。从结构受力逻辑来看，滤油作业过程中平台顶面需要承载的载荷并非均匀分布：滤油主机的泵组、加热单元重量集中在平台一侧，待过滤油桶、洁净油桶的放置位置会根据作业流程动态调整，同时操作人员在平台周边进行管路对接、阀门操作时的动载荷，也会对框架的局部受力产生影响。设计阶段采用型材焊接框架而非整块钢板台面的结构，一方面是为了在保证承载能力的前提下降低整体自重，减少撬装转运时的负载，另一方面框架式结构的镂空区域可以方便布置滤油管路的走线、排污管路的对接，避免台面积存油污，日常清理维护也更便捷。有限元分析过程中，首先根据实际作业工况施加载荷约束：底部四个脚座位置设置全固定约束，模拟平台与地面刚性连接的状态；在顶面横梁对应设备安装、容器放置的位置施加垂直向下的均布载荷与集中载荷，同时考虑作业过程中可能出现的偏载工况，对单侧横梁施加1.2倍的额定载荷进行校核。从分析得到的位移云图可以看出，结构最大变形出现在顶面中部的横梁位置，变形量从中心向四周立柱位置逐步递减，颜色梯度直观反映了各区域的位移量级，四根垂直立柱的变形量极小，说明立柱的型材选型满足承载要求，应力集中区域主要出现在横梁与立柱的焊接节点位置，这些位置也是后续结构优化需要重点加强的部位。在安装边界的设计上，平台整体高度适配成年人站立操作的舒适高度，无需额外配置登高梯即可完成设备操作、油桶搬运等作业；台面的长宽尺寸根据常规滤油设备的安装尺寸预留了足够的操作余量，周边预留的管路接口空间可以满足不同规格滤油机的管路对接需求，底部脚座的安装孔位采用长圆孔设计，允许安装时存在一定的位置偏差，降低现场安装的对位难度。针对分析中发现的局部应力集中问题，设计优化时可以在横梁与立柱的连接位置增加三角形加强筋板，分散焊接节点的应力，同时对顶面中部承载较大的横梁更换壁厚更大的型材，或在横梁下方增加斜向支撑构件，进一步提升顶面的整体刚度，避免长期承载后出现横梁下挠变形的问题。不同于固定式的重型设备基座，这类滤油平台需要兼顾承载能力与转运灵活性，因此在结构设计时不能盲目加大型材规格导致自重超标，需要通过有限元分析精准找到结构的薄弱环节，在保证安全系数的前提下实现结构的轻量化设计，降低材料成本与转运难度。在实际工业应用场景中，这类滤油平台不仅可以用于工业液压油、润滑油的过滤净化作业，也可以通过调整台面尺寸、承载等级，适配小型化工物料中转、零部件清洗承载等多种作业场景，框架式的结构也方便后续根据使用需求加装防护栏、置物架、接油盘等附属配件，拓展设备的使用功能。
