康耐视摄像机专用安装板适配结构

在工业视觉检测工位的搭建过程中，相机安装的稳定性与位置可调性直接决定了成像质量的一致性，这款适配结构正是针对康耐视ISB系列摄像机的安装需求开发的转接安装板，核心作用是实现相机本体与标准1/4-20螺纹安装接口的可靠连接，解决不同安装基准之间的适配问题。从实际产线应用来看，这类安装板广泛出现在电子制造外观检测工位、食品包装字符识别工位、物流分拣扫码工位、汽车零部件尺寸测量工位中，不管是固定在铝型材机架的悬臂上，还是连接在角度调节云台上，亦或是安装在直线运动模组的滑台上，都能为相机提供稳固的安装基准，避免设备运行过程中的振动导致相机偏移、成像模糊的问题。

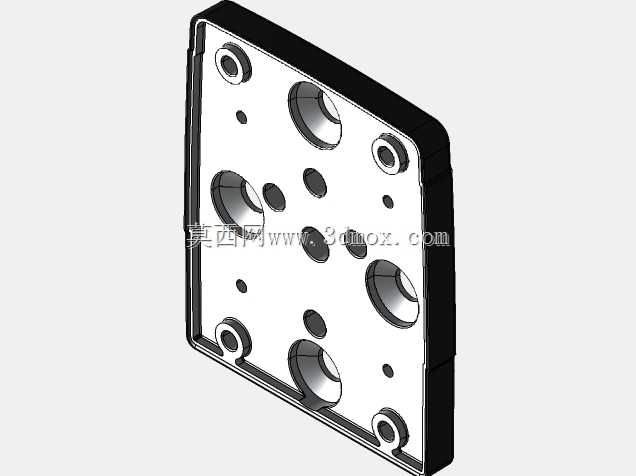

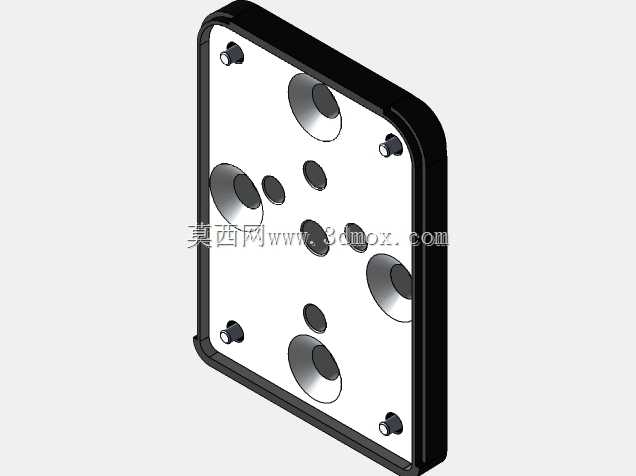

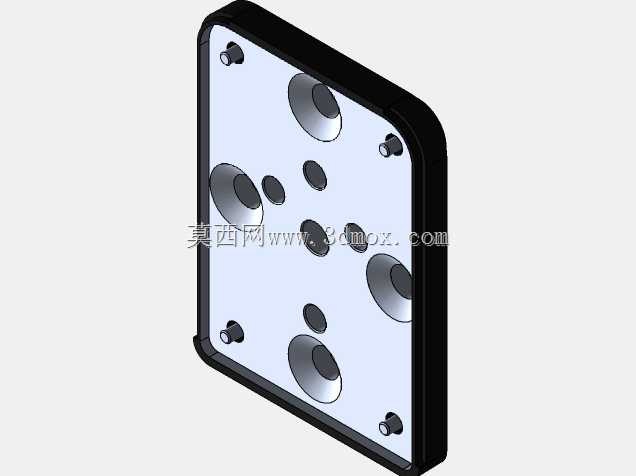

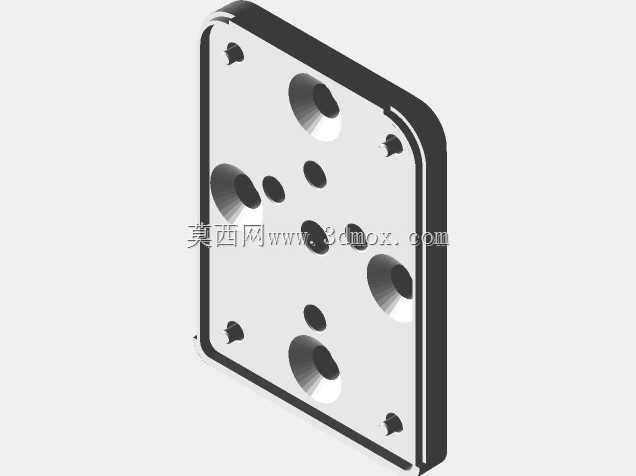

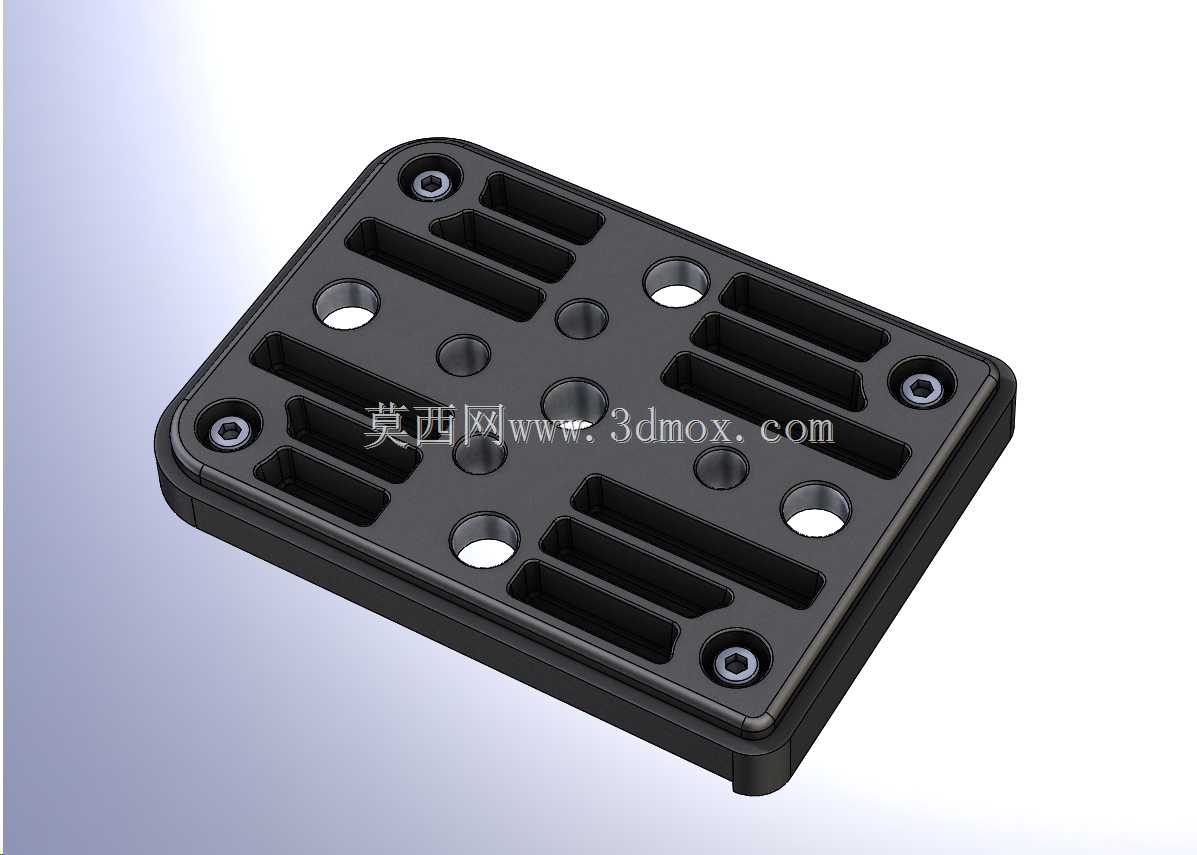

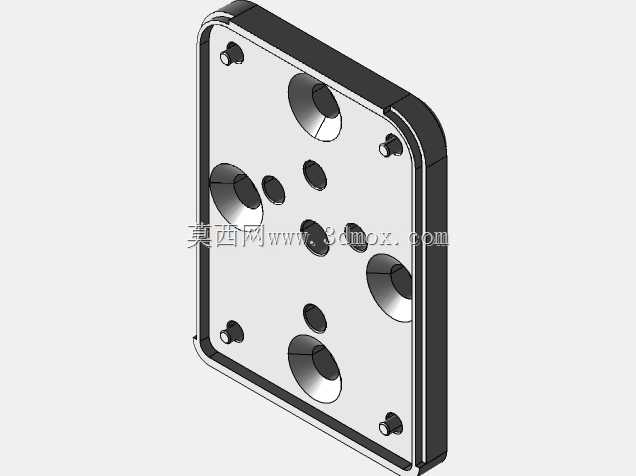

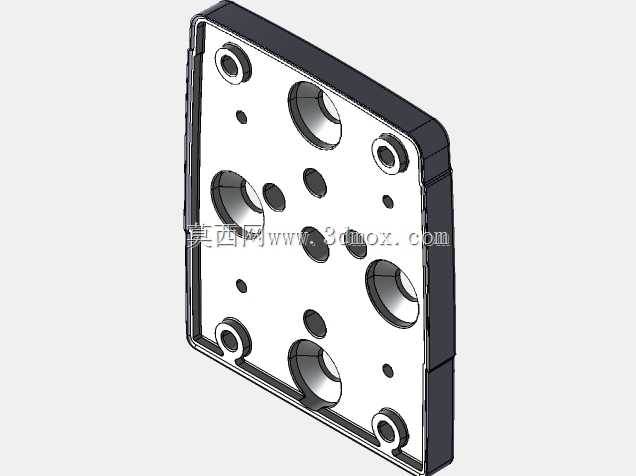

从结构设计思路来看，这款安装板采用了矩形板式主体结构，整体做了圆角过渡处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少工位上的积尘死角，适配工业现场的清洁维护需求。板体上的孔位做了分区设计：四个角位置设置了带衬套的固定安装孔，用于将安装板本身固定在支架或者设备台面上，衬套的设计可以分散锁紧时的应力，避免塑料或者轻质合金板体在反复拆装后出现孔位开裂、滑牙的问题；板体中部的多组不同孔径的光孔，对应康耐视对应型号摄像机的安装定位孔位，孔位的位置度公差控制在0.05mm以内，保证相机安装后光轴与安装基准面的垂直度，避免出现成像视场偏移的问题；板面上对称分布的多组长条槽型孔，是位置调节结构，在安装相机时可以顺着槽的方向微调相机的前后、左右位置，不需要完全拧下固定螺丝就能实现小范围的位置校准，大幅降低视觉工位的调试难度，尤其是在多相机拼接的检测工位上，这种槽型孔的设计可以让每个相机的视场调整更加灵活，不需要额外加工定制转接块就能完成位置匹配。

从安装边界来看，这款安装板的整体厚度控制在合理范围内，不会因为板体过厚导致相机镜头到被测物的工作距离被过度占用，也不会因为板体过薄导致刚性不足，在常规工业环境的振动工况下不会出现共振问题。板体上的所有安装孔都做了沉头处理，锁紧螺丝安装后不会突出板体表面，既可以保证安装面的贴合度，也能避免突出的螺丝刮蹭相机线缆或者其他周边部件。1/4-20的标准螺纹接口是工业视觉支架、云台、调节架的通用接口，这意味着这款安装板不需要额外定制连接件，就能和市面上绝大多数的视觉安装配件兼容，不管是新搭建工位还是旧工位的相机替换升级，都能直接装用，减少现场的改装工作量。

在实际选型使用时，需要注意安装板的固定孔位间距要和配套支架的安装孔位匹配，槽型孔的调节行程可以覆盖相机位置的微调需求，安装时先将相机通过中部的定位孔固定在安装板上，再通过角部的固定孔或者槽型孔将整个组件固定在支架上，锁紧螺丝时要采用对角锁紧的方式，避免板体受力不均出现翘曲，导致相机光轴偏移。板体表面做了硬质氧化处理，耐磨性能优异，反复拆装也不会出现表面磨损掉屑的问题，适合工业现场长期使用的需求，哪怕是在有少量切削液、粉尘的加工车间检测工位上，也能保持稳定的性能，不会因为锈蚀或者磨损导致安装精度下降。
