凸轮转子式容积泵结构设计方案

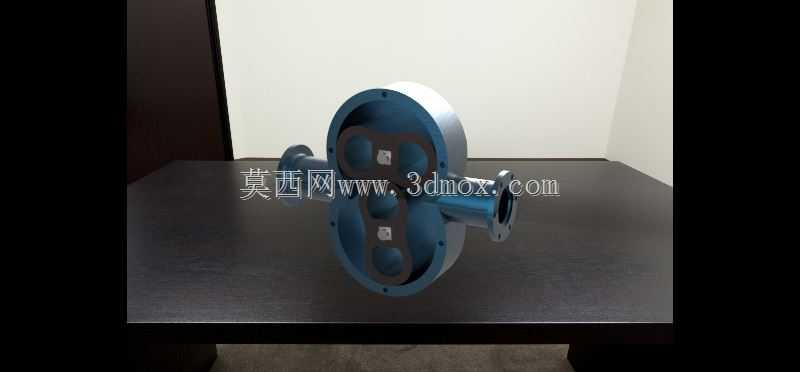

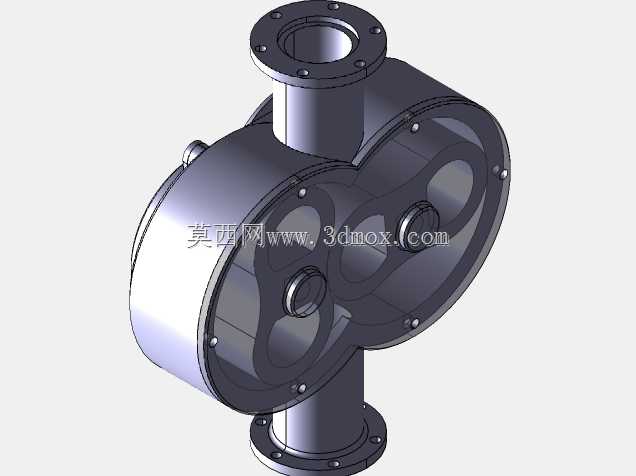

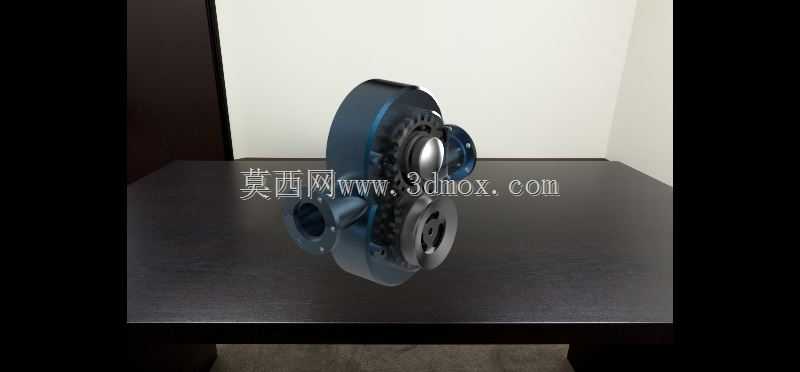

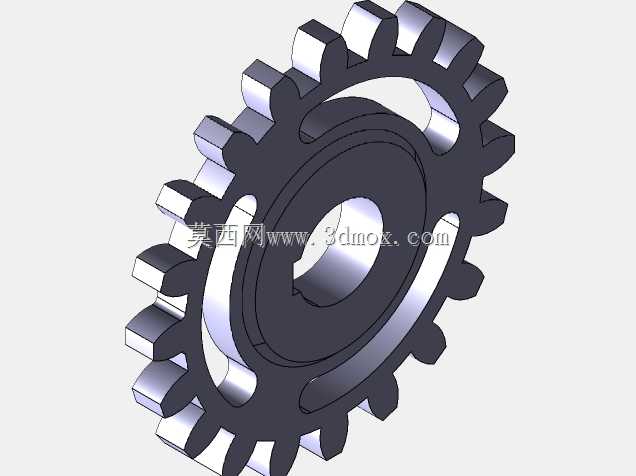

在石化、食品加工、市政污废处理这类对流体输送稳定性有严苛要求的场景里，凸轮泵的应用占比正逐年提升，这类容积式泵凭借强自吸能力、可输送含颗粒介质、流量脉动小的特性，逐步替代了部分传统离心泵在复杂介质输送环节的位置。做这套结构设计时，最先要明确的是安装边界的约束，常规同流量规格的凸轮泵，轴向安装尺寸控制在320mm以内，径向最大轮廓不超过210mm，进出油口采用标准法兰对接，中心高预留120mm的安装基座配合尺寸，能直接适配多数现有管线的改造需求，不需要额外调整管路走向。从功能实现逻辑来看，这套凸轮泵采用双凸轮转子同步反向转动的工作原理，转子和泵壳之间预留0.08-0.12mm的配合间隙，运转过程中无接触摩擦，既降低了运转时的机械损耗，也避免了金属碎屑混入输送介质的风险，适合输送对洁净度有要求的物料，或是含少量固体颗粒的粘稠介质。设计过程中最先敲定的是转子型线，采用的是圆弧共轭曲线，相比渐开线型线，这种型线在运转时的容积变化更平缓，出口端的流量脉动可以控制在3%以内，不会对后端管路造成明显的水击冲击，同时转子的啮合密封线更长，容积效率能稳定维持在85%以上，即使输送粘度达到1000cP的介质，也不会出现明显的效率下滑。泵壳的结构采用分体式设计，端盖和主壳体通过止口定位，螺栓均匀布置在法兰圆周上，拆卸时不需要挪动进出口管路，就能直接抽出转子组件做维护，日常清理泵腔残留介质、更换易损密封件的作业时间能缩短60%以上。传动端的齿轮组布置在独立的齿轮腔里，和泵腔之间采用双道机械密封隔离，密封件之间预留了泄漏观察孔，一旦密封出现磨损渗漏，能第一时间发现，避免输送介质窜入齿轮箱污染润滑油，或是润滑油泄漏污染输送物料。进出口的流道做了圆弧过渡处理，没有直角突变结构，介质在流道内的流动阻力更低，也不容易在拐角处残留物料，输送含纤维类介质时不会出现挂堵问题。实际选型适配时，要注意这套结构的转速适配范围在200-500rpm，搭配减速机构驱动时，要根据输送介质的粘度调整工作转速，粘度越高转速需要适当降低，避免入口端出现吸空问题。安装时要保证泵轴和驱动轴的同轴度误差控制在0.1mm以内，避免运转时出现额外的径向载荷，缩短轴承和密封件的使用寿命。泵体的底部预留了排污螺孔，长期停机时可以拧开螺孔排净泵腔内的残留介质，防止冬季低温冻裂泵壳，或是残留介质变质结垢影响下次启动。转子和轴的连接采用无键的过盈配合加锁紧销结构，相比普通平键连接，这种结构没有键槽带来的应力集中问题，能承受更大的扭矩冲击，在频繁正反转的工况下也不会出现键槽松动、转子移位的问题。齿轮腔的润滑油加注口设置在壳体顶部，油位观察窗布置在侧面，日常巡检时可以直接观察油位和油质状态，不需要拆开壳体检查。这套结构在设计时还考虑了不同工况的适配性，更换不同材质的密封件和转子，就能适配不同温度、不同腐蚀特性的介质，比如输送食品级介质时可以换成不锈钢转子和食品级橡胶密封，输送腐蚀性化工介质时可以换成氟橡胶密封和衬氟泵腔，不需要改动主体安装尺寸，通用性较强。从实际应用反馈来看，这种结构的凸轮泵自吸高度可以达到8.5米，启动前不需要灌泵，在槽车卸料、低位罐抽料这类场景下使用优势明显，相比同功率的离心泵，在输送高粘度介质时的效率要高出40%以上，长期运行的能耗更低。
