水表校准装置配套格兰富泵组管路系统

　　这套泵组系统是水表校准装置的核心流体动力单元，日常应用在水表生产企业的出厂校验工位、计量院所的强制检定实验区，承担着为水表校验环节提供稳定压力、恒定流量水源的核心作用，整套系统的流态稳定性直接决定水表校准的误差精度，是计量校验环节不可替代的动力配套模块。

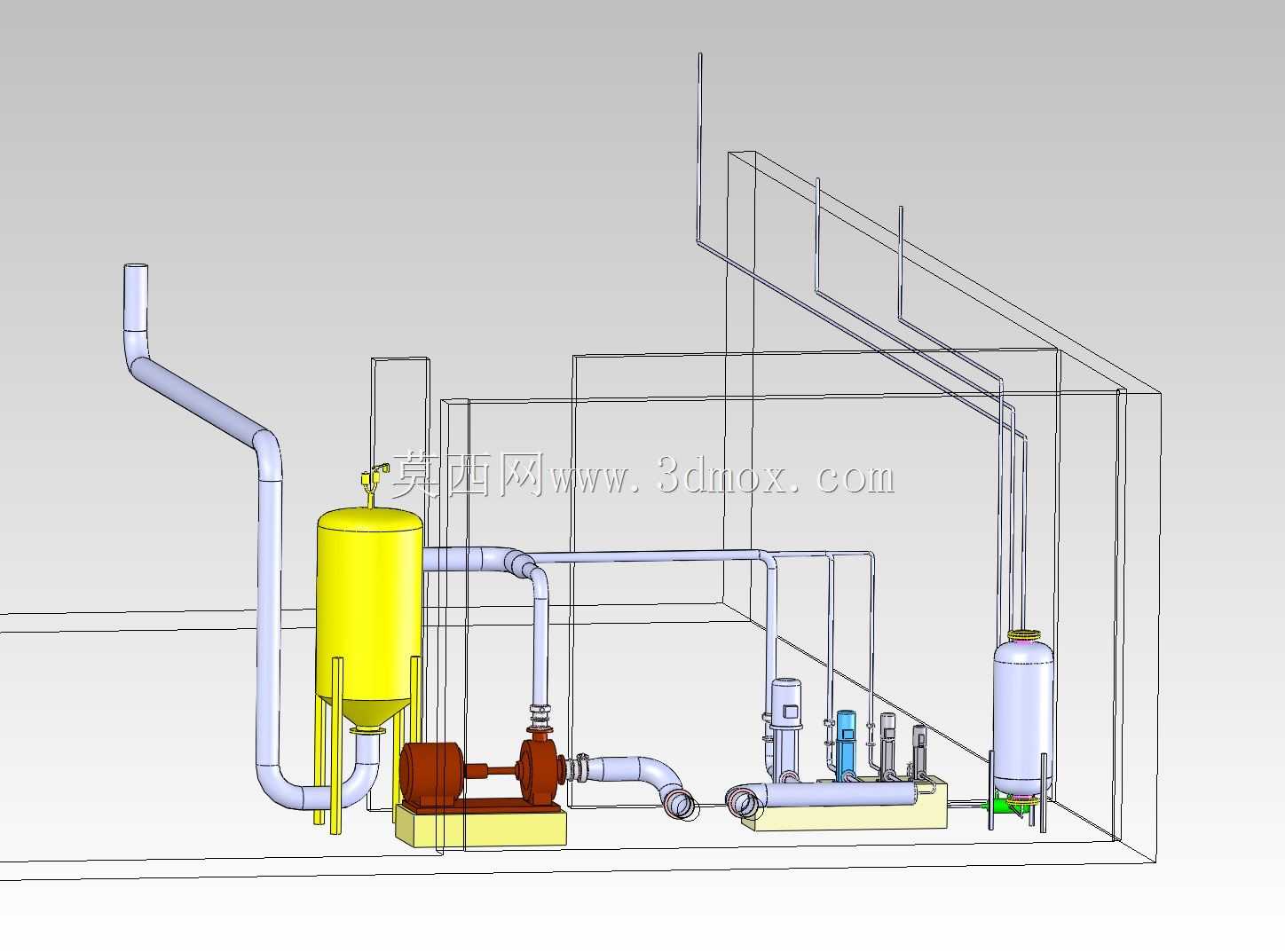

　　从实际功能特性来看，这套系统整合了动力输送、压力缓冲、流态整理、多管路分流的多重作用：左侧的立式黄色承压罐体承担稳压蓄能的作用，能够抵消容积式泵启停、柱塞往复带来的压力脉动，避免校验段水流出现压力波动导致水表叶轮转速不稳，最终影响校验读数的准确性；主泵组采用格兰富小型离心泵作为核心动力源，配套的联轴器、底座减震结构做了一体化设计，泵体进出口的软连接结构（模型中通过管路变径、弯头的柔性布局模拟）能够减少泵体运行振动向管路、校验台架的传递，避免振动传导至被校水表带来附加计量误差；右侧的立式罐体为气水分离罐，能够将管路中裹挟的气泡彻底析出，避免气液两相流进入水表校验段，因为气泡经过水表时会干扰叶轮转动，导致校准数据出现偏差。

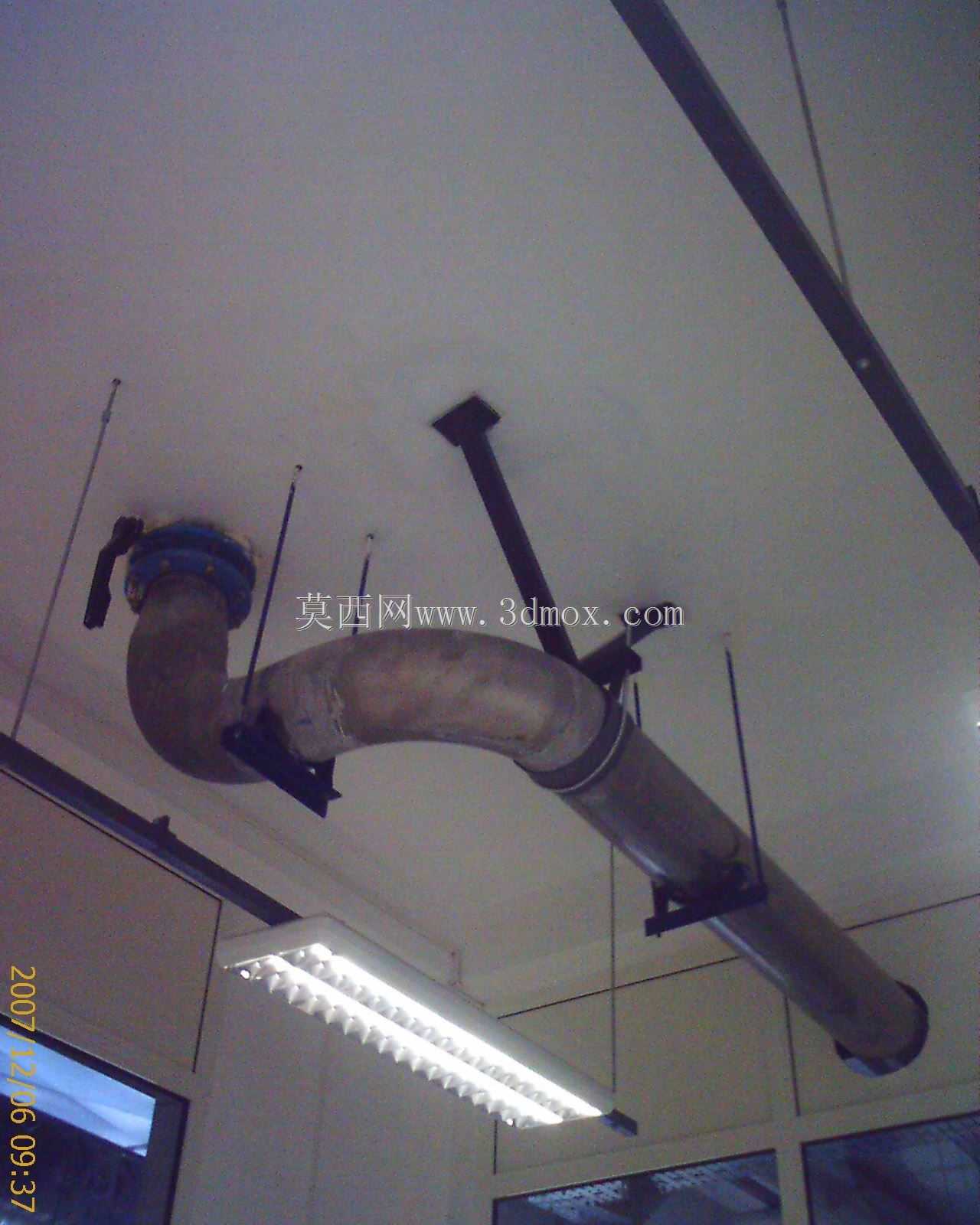

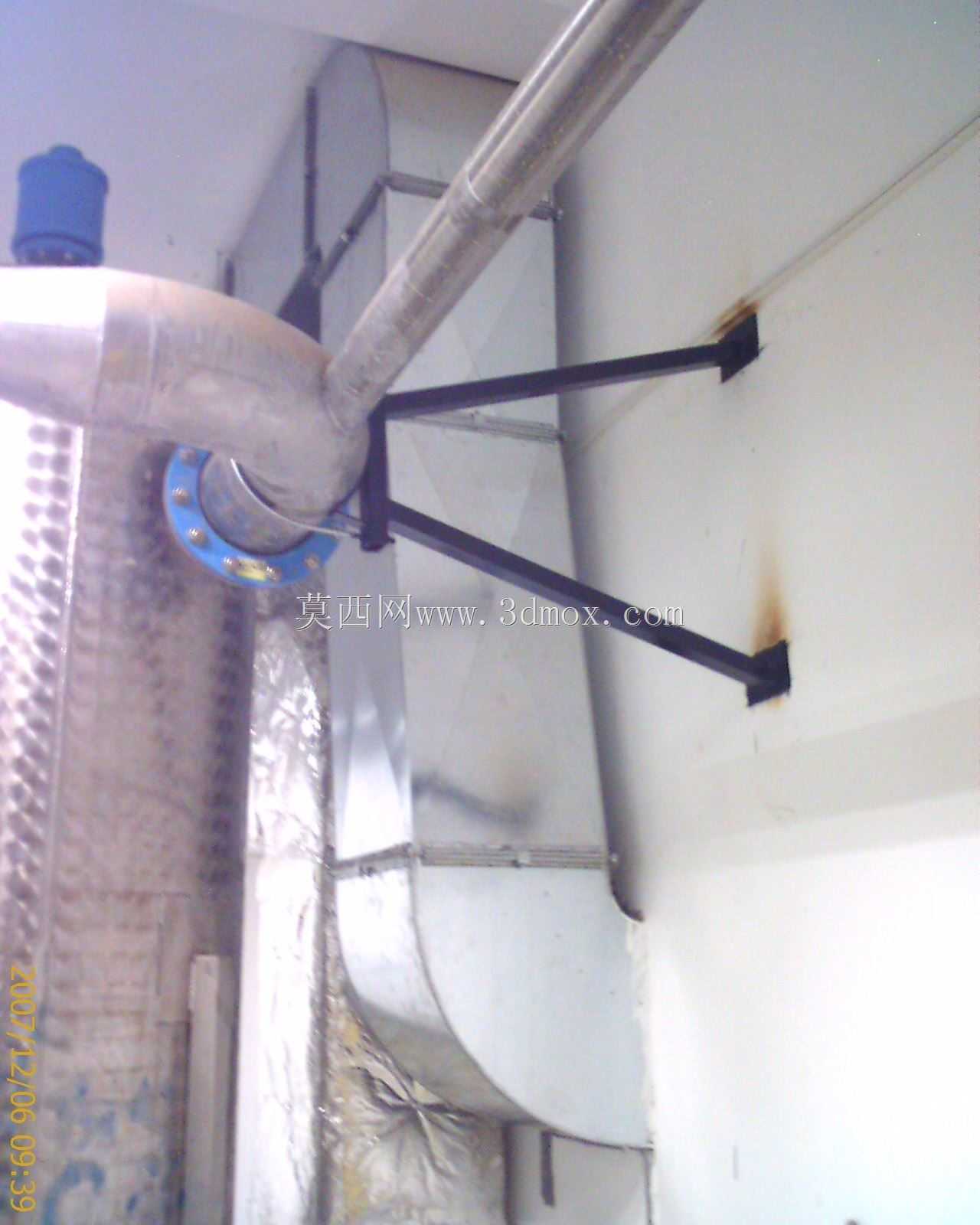

　　设计思路上完全围绕水表校准的工况需求展开：首先是管路走向的设计，所有弯头均采用大曲率半径的弯管结构，避免直角弯头带来的局部流阻突变，减少管路内的涡流区，保证进入校验工位的水流为充分发展的层流状态，符合水表检定规程中对上游流态的要求；其次是泵组的选型匹配，格兰富小型泵的流量曲线平缓，在小流量到额定流量区间的压力波动控制在±1%以内，完全匹配DN15到DN50口径民用水表的校验流量范围，不需要额外加装复杂的流量调节组就能覆盖常用校验点；管路支架的布局完全贴合现场安装的边界，整套系统的安装预留尺寸控制在长2.8米、宽1.2米、高2.2米的空间范围内，能够直接嵌入标准水表校验台的下部安装舱，不需要额外改造实验室的地面布局，所有管路的接口位置都预留了标准法兰连接端，和上游水箱、下游校验台的对接不需要二次改管。

　　安装边界方面，整套泵组的底座采用一体化槽钢焊接结构，安装时只需要在地面做4个M16的膨胀螺栓固定点，底座水平度调整公差控制在千分之二以内就能满足泵组的运行要求；稳压罐的顶部预留了排气阀安装位，安装时需要保证罐体垂直，倾斜角度不能超过2度，否则会影响罐内气囊的稳压效果；所有水平管路的安装坡度控制在千分之三，坡向气水分离罐，方便停机时排空管路内的存水，避免冬季低温环境下管路冻裂，也方便定期清理管路内的水垢杂质；电气控制的接线端全部预留到泵组右侧的接线区，和现场控制柜的对接距离不超过1.5米，减少强电线路的信号干扰。

　　实际运行中，这套泵组可以实现三个常用校验流量点的自动切换：大流量点用于水表的过载性能校验，中流量点用于常用流量的误差校准，小流量点用于水表的始动流量、最小流量的精度校验，不同流量点的切换通过管路上的阀门组实现，不需要调整泵的转速就能保证流态稳定，相比普通的变频泵组，这种带稳压、气水分离结构的泵组，校准效率能够提升30%左右，校准数据的重复精度可以控制在0.2%以内，完全满足国家计量检定规程对水表校准装置的精度要求。另外在维护性设计上，泵体的进出口都预留了检修阀门，更换泵体机械密封的时候不需要排空整个系统的存水，只需要关闭进出口阀门就能完成检修作业，日常维护的工作量非常小，适合计量实验室长时间连续运行的工况需求。
