非渐开线啮合螺杆泵转子结构设计

在石化输送、高粘度介质增压、食品流体均质输送这类对输送脉动要求极低的工况里，常规渐开线齿轮泵、离心泵往往会因为啮合间隙波动、叶轮剪切力过大出现介质降解、流量脉动超标的问题，这类场景下螺杆泵的核心啮合转子设计，直接决定了整泵的运行寿命与输送稳定性。这套非渐开线螺杆泵齿轮转子，采用的是特殊型线生成逻辑构建的共轭曲面，和常规摆线、渐开线螺杆转子不同，其型线的啮合间隙在整个转动周期内可以保持高度均匀，不会出现局部间隙过大引发的回流、或者间隙过小导致的运行卡滞，尤其适合输送含微小固体颗粒的高粘度介质，比如重油、糖浆、高分子聚合物熔体这类常规泵型容易出现磨损、流量不稳的场景。

从实际工程应用的角度看，这类螺杆转子的设计核心首先是共轭曲面的啮合精度，常规螺杆转子的型线往往采用通用三维软件的扫掠、放样功能生成，很容易出现曲面法向间隙不均的问题，运行时会在高压差工况下出现容积效率骤降，甚至因为局部接触应力过大出现转子型面拉伤。这套转子的曲面通过专用型线生成工具构建，每一段螺旋面的导程、齿廓曲率都经过共轭校验，在转子啮合转动时，两个转子的型面始终保持均匀的微小密封间隙，形成连续的封闭输送腔，随着转子转动将介质从吸入端平稳推送至排出端，整个输送过程没有流量脉动，也不会对输送介质产生过度剪切，这一点对热敏性、高粘度的化工介质输送尤为关键，能避免介质因为剪切升温出现变质、焦化的问题。

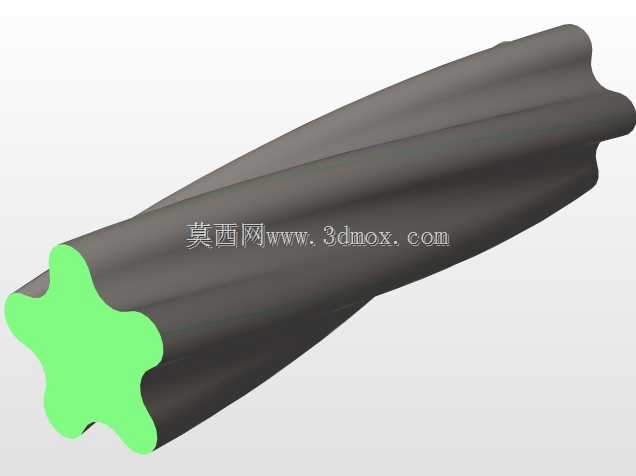

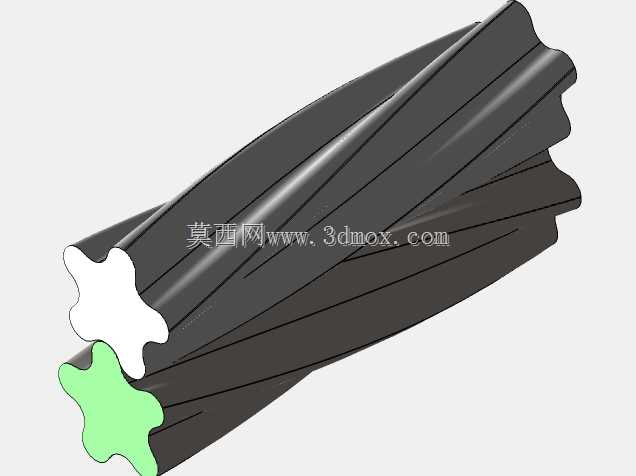

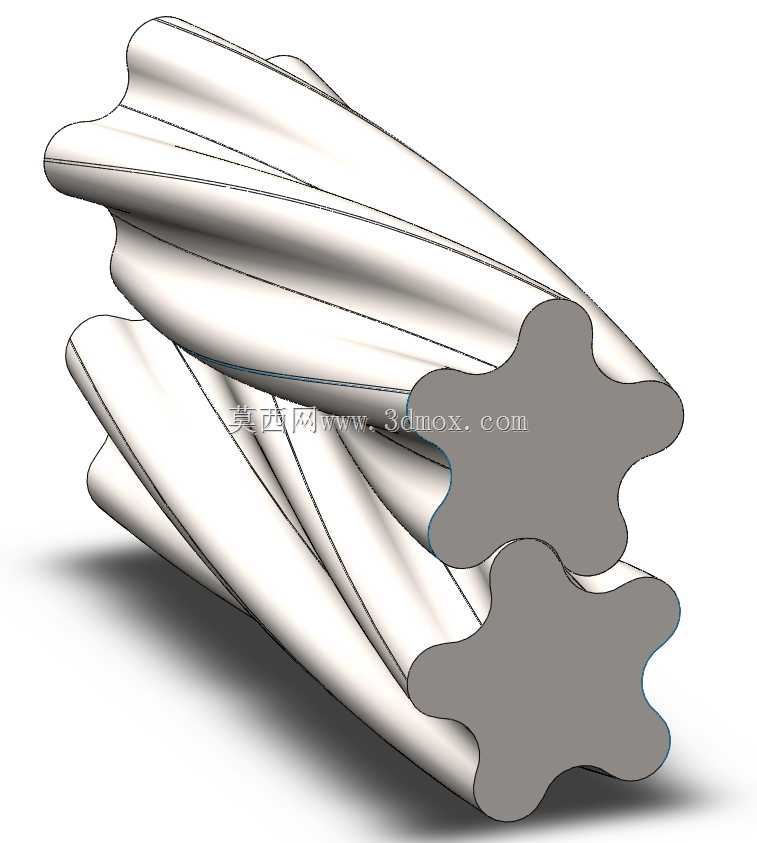

在安装边界与尺寸适配层面，这类双螺杆结构的转子，其端面型线为多叶共轭廓形，转子的有效工作长度、螺旋导程需要和泵壳的内腔尺寸严格匹配，安装时需要保证两个转子的中心距公差控制在微米级，同时转子两端的轴承定位台阶需要和泵体的轴承座同轴度保持在0.02mm以内，避免运行时出现转子扫膛。和常规三螺杆泵相比，这种非渐开线双螺杆转子对介质的清洁度要求更低，即使介质中混入少量直径不超过密封间隙1/3的固体颗粒，也不会出现转子卡死的问题，在原油输送、污泥增压这类工况下的适应性更强。

从设计思路上看，这类转子的建模不能直接套用通用齿轮的建模逻辑，因为其齿廓不是标准渐开线或者摆线，不存在固定的模数、压力角参数，需要先根据设计流量、工作压差确定转子的直径、导程、螺旋角，再通过共轭啮合算法生成每一个截面的齿廓点云，再通过螺旋扫掠生成连续曲面，之后还要做啮合干涉检查，验证整个转动周期内两个转子的最小间隙是否满足设计要求，避免出现运行干涉。很多新手工程师在做这类螺杆转子建模时，容易直接用端面轮廓直接螺旋扫掠生成实体，忽略了螺旋面在不同轴向位置的共轭适配，最终做出来的模型在实际啮合时会出现大面积干涉，根本无法用于实际生产。

在实际设备选型匹配时，这类转子构成的螺杆泵，相比齿轮泵的运行噪音更低，因为其啮合过程是连续的线接触，没有齿轮啮合的冲击载荷，运行时的振动值可以控制在2mm/s以内，适合对噪音控制有要求的车间内安装。同时其输送流量和转速呈严格的线性关系，方便通过变频调速实现精准的流量控制，在化工定量投料、食品添加剂定量输送这类需要精准控制流量的场景下，不需要额外加装高精度流量计就能实现稳定的流量输出。另外，这种非渐开线型线的转子，其型面的磨损均匀性更好，因为整个啮合过程中齿面的接触应力分布均匀，不会出现局部应力集中导致的偏磨，正常维护下的使用寿命比常规渐开线转子高40%以上，能有效降低设备的长期运维成本。

需要注意的是，这类转子在加工时需要采用五轴联动铣削设备进行型面加工，之后还要做型面的抛光处理，降低表面粗糙度，减少介质在转子表面的粘附，尤其是输送高粘度介质时，转子表面粗糙度需要达到Ra0.8以下，避免因为介质粘附导致的转子动平衡失效。安装时还要注意转子和泵壳之间的径向间隙控制，间隙过大会导致容积效率下降，间隙过小则会在热态运行时因为热膨胀出现转子和泵壳的摩擦，需要根据实际工作温度下的材料热膨胀系数预留合理的热补偿间隙，保证设备在额定工作温度下的运行稳定性。
