固定翼小型无人机气动结构设计方案

　　该固定翼无人机整体采用常规上单翼布局，机身主体为细长流线型截面，沿航向方向截面直径逐步收窄，机头段做钝头修型以降低低速飞行下的压差阻力，机尾段衔接尾翼安装座，预留了动力模块、飞控模块与载荷舱的安装空间，机身内部沿轴向设置有贯穿式安装筋位，可直接固定电池、接收机、舵机等核心元器件，无需额外设计复杂的安装支架，减少整机装配环节的紧固件使用量。机翼采用大展弦比平直翼设计，翼根与机身采用一体化衔接结构，避免了分体式机翼的装配间隙带来的额外阻力，翼型选用低速高升阻比翼段，机翼前缘做小圆角钝化处理，适配低速起飞、巡航阶段的气流附着需求，机翼后缘预留了副翼舵面的安装缝隙，可通过微型舵机驱动舵面偏转实现滚转姿态控制，机翼展长与机身长度的比例经过气动仿真迭代，兼顾低速飞行的升力系数与横航向稳定性，机翼与机身的连接位置经过结构强度校核，可承受起飞滑跑、气流扰动带来的弯曲载荷，不会出现翼根处的结构形变超标问题。尾翼组采用常规十字尾布局，垂直尾翼与水平尾翼均为对称翼型，垂尾后缘预留方向舵安装位，平尾后缘预留升降舵安装位，三个翼面与机身尾部的连接座做了加厚处理，可承受舵面偏转时的气动载荷与机动飞行时的惯性载荷，尾翼组的力臂长度经过配平计算，可保证整机在巡航状态下的纵向静稳定度处于合理区间，无需额外增加配重即可实现重心与气动焦点的匹配。

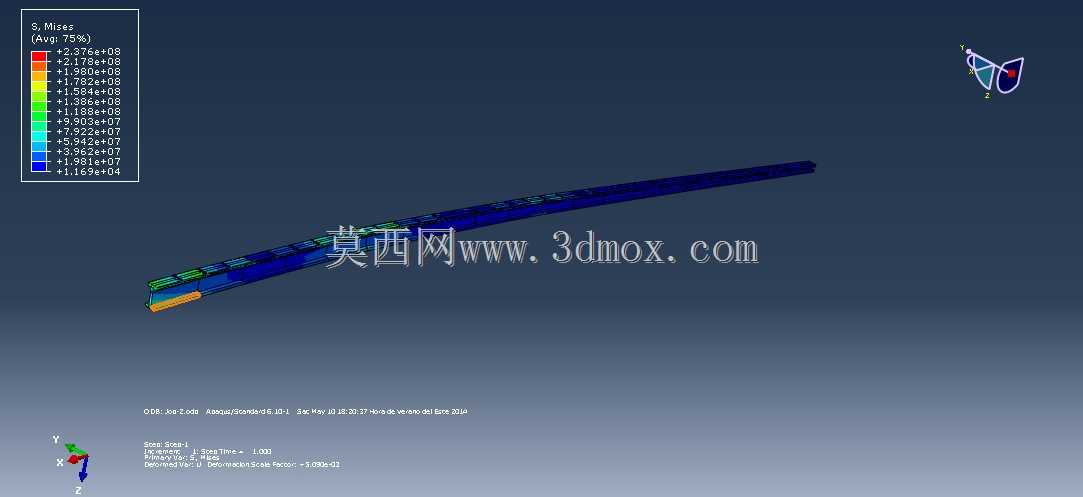

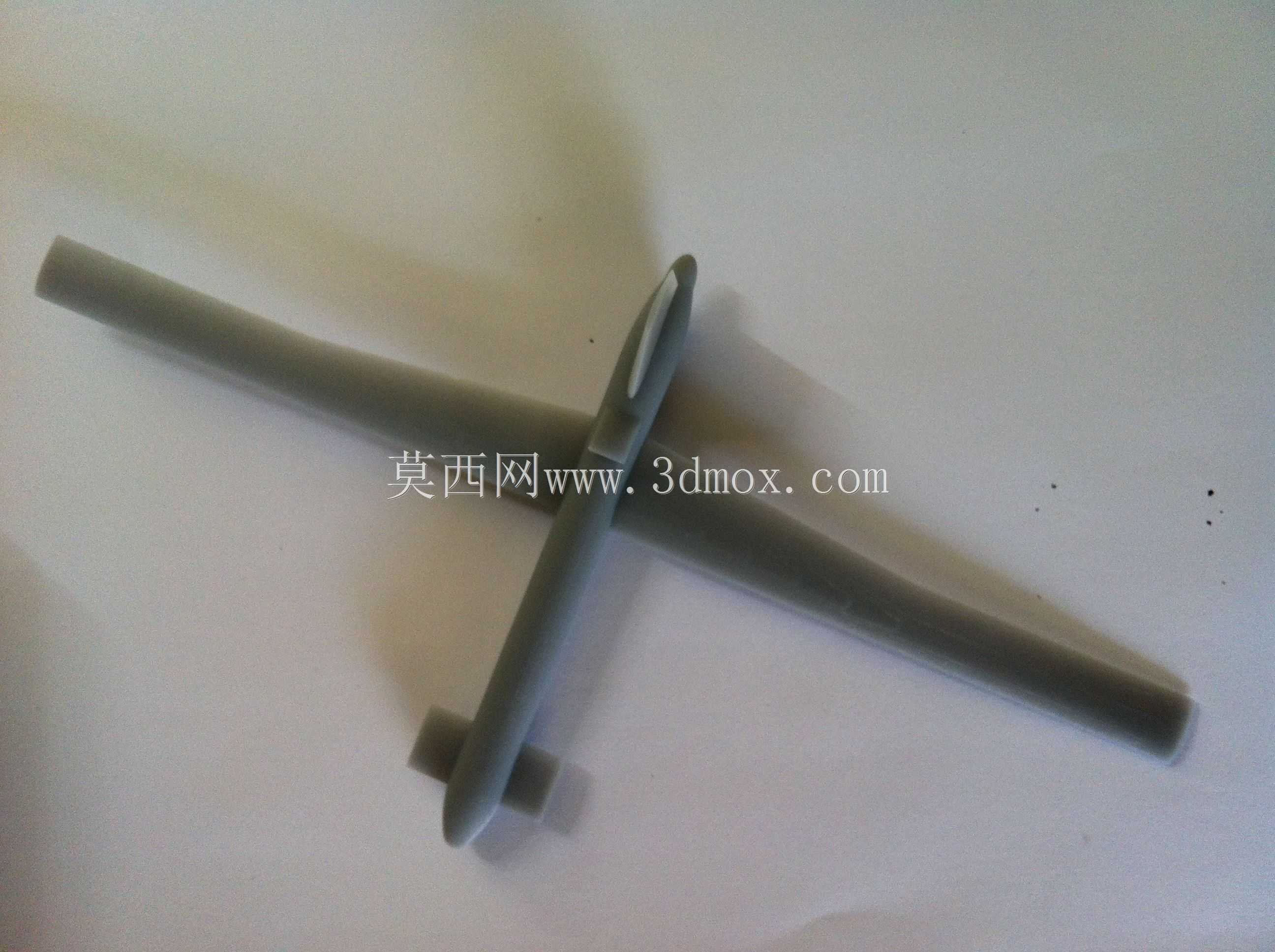

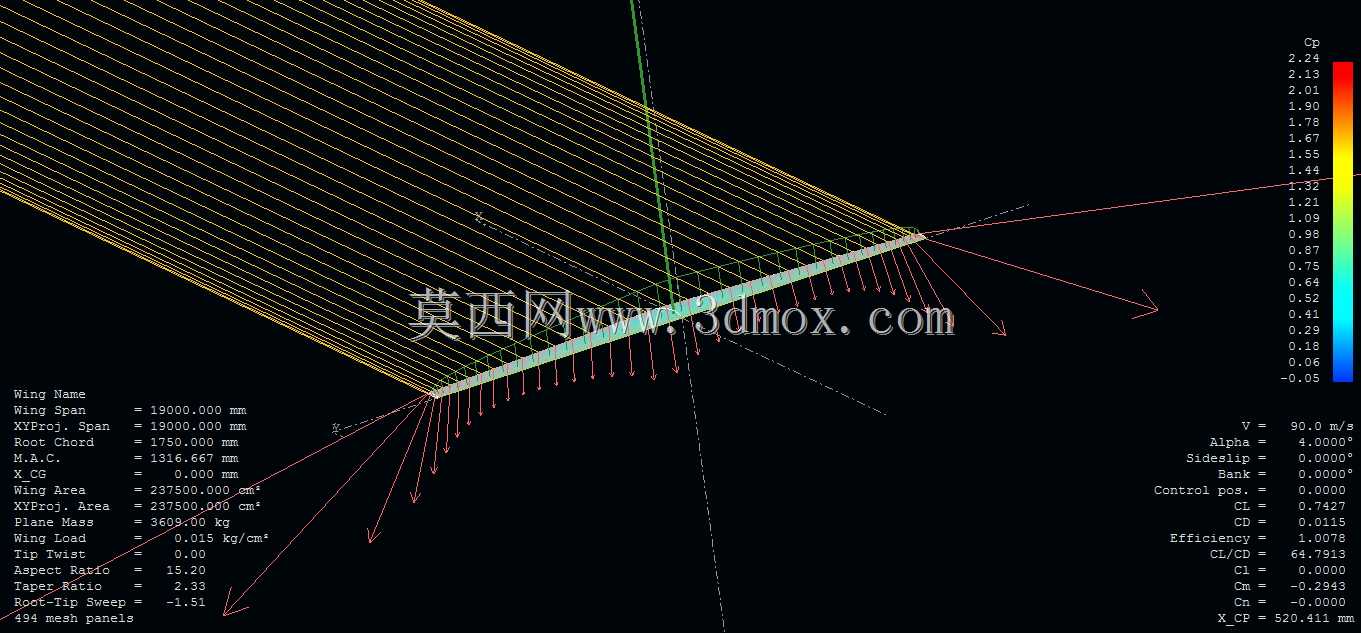

　　在实际应用场景中，这类小型固定翼无人机可承担小范围航测、低空环境巡查、教学科研验证等任务，低速起飞阶段对跑道的要求极低，平整硬质路面甚至稍作平整的草地即可完成滑跑起飞，整机结构重量控制在较低区间，配合小功率动力系统即可实现较长的航时。设计阶段针对起飞阶段的机翼受力状态做了专项结构分析，重点校核了翼梁位置的应力分布，确保大迎角起飞状态下机翼蒙皮与翼梁的连接位置不会出现应力集中导致的结构失效；针对机翼的气动特性，通过气动分析软件完成了不同迎角、不同飞行速度下的升阻特性、俯仰力矩特性计算，确定了机翼的安装角与扭转角，避免翼尖先失速导致的横航向失控问题。整机外形无突出的棱角与外置突兀部件，所有设备接口均做了埋入式设计，进一步降低飞行过程中的寄生阻力，机身下部预留了小型载荷的安装接口，可根据任务需求更换航拍模块、环境监测传感器等不同载荷，安装接口采用快拆式设计，无需拆解机身主体即可完成载荷更换。从安装边界来看，整机所有活动舵面的偏转行程均做了机械限位，避免舵面偏转角度过大导致的与机身、机翼的干涉问题，内部元器件的安装位置均避开了重心调整区间，可通过调整电池的前后位置快速适配不同载荷下的重心配平需求，机身表面的蒙皮厚度均匀，既满足3D打印工艺的成型要求，也能保证飞行过程中蒙皮不会在气动载荷下出现明显的鼓胀或凹陷，维持整机气动外形的精度。
