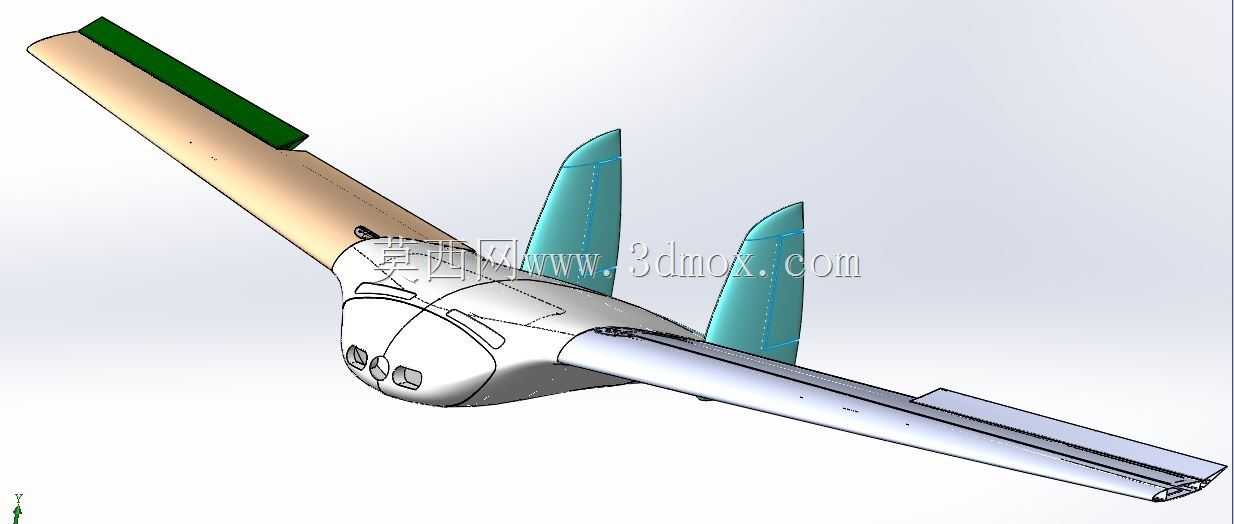

固定翼长航时侦察无人机结构设计

这款固定翼无人机的结构设计，核心围绕低空长航时作业场景展开，适配农林巡检、管线巡查、边境低空侦察、地理测绘等多类实际作业需求，区别于多旋翼无人机的短航时局限，该构型通过大展弦比机翼的气动优化，实现较低的巡航诱导阻力，能在低功率输出状态下维持稳定平飞，适配单次作业覆盖大半径范围的任务需求。从结构布局来看，机身采用流线型纺锤体设计，机头位置预留光电载荷安装舱，可根据任务需求更换可见光摄像模块、红外热成像模块或者多光谱测绘模块，舱段设计考虑了快拆维护需求，载荷安装面设置标准定位孔位，无需额外加工转接件即可完成不同载荷的快速换装，适配外场作业时的快速任务切换需求。机翼采用上单翼布局，这种布局一方面能让机翼避开机身下部载荷的视线遮挡，保证光电设备的下视视野无遮挡，另一方面上单翼的重心低于机翼升力作用点，天然具备自稳特性，能降低飞控系统的增稳压力，即使在中等紊流的低空环境下，也能维持较好的飞行稳定性，减少飞手的操作负荷。尾翼部分采用双垂尾加平尾的常规尾翼布局，双垂尾设置在尾撑杆末端，避开了机翼下洗气流的直接干扰，能在大迎角飞行状态下依然保持足够的舵效，避免低空作业时遭遇突发气流导致尾翼失稳；垂尾与平尾的舵面均采用铰链式连接，舵机安装在尾撑内部，通过连杆传递舵量，传动路径短，虚位小，能保证飞行控制的响应精度。机身尾部设置动力舱安装位，可适配后置推进式螺旋桨动力系统，推进式布局能让机头位置无螺旋桨气流遮挡，进一步提升光电载荷的成像质量，同时避免螺旋桨在低空飞行时剐蹭地面障碍物或者作物枝叶，降低低空作业的故障风险。从安装边界来看，整机机翼展长控制在便携运输的合理范围内，机翼与机身采用快拆插销结构，拆解后可放入常规车载运输箱，无需大型转运设备即可抵达作业现场；机身主体采用轻量化复合结构设计，在保证结构强度的前提下控制整机自重，预留的电池舱空间可根据航时需求配置不同容量的动力电池，电池舱采用滑轨式安装结构，可通过调整电池安装位置调整整机重心，适配不同重量载荷下的重心配平需求。起落架部分采用滑橇式设计，结构简单重量轻，可在平整草地、硬化路面完成起降，若有需求也可快速更换轮式起落架，适配不同的起降场地条件。整体结构设计充分考虑了外场作业的维护性需求，所有外露连接件均采用标准快拆规格，外场维护无需专用工具即可完成舵面检查、载荷更换、电池换装等操作，结构件的分型面均设置在易加工位置，可通过常规复合材料成型工艺或者3D打印工艺完成原型件制作，适合小批量定制化生产或者科研用途的改装迭代。气动设计阶段充分考虑了低速飞行的升阻特性，机翼采用低速高升力翼型，在巡航速度下能维持较高的升阻比，降低动力系统的功率消耗，配合大容量电池可实现数小时的连续作业，覆盖半径数十公里的作业范围，相较于同量级多旋翼无人机，作业效率提升数倍，尤其适合线性管线巡查、大面积农林普查这类需要长距离连续飞行的任务场景。机身内部的航电安装舱预留了足够的布线空间，飞控、GPS、数传电台等设备的安装位均设置减震安装座，可过滤发动机或者飞行过程中的振动，保证航电设备的工作稳定性，避免振动导致传感器数据漂移，影响飞行安全与作业数据精度。
