电动车车间暖通空调管路布局设计

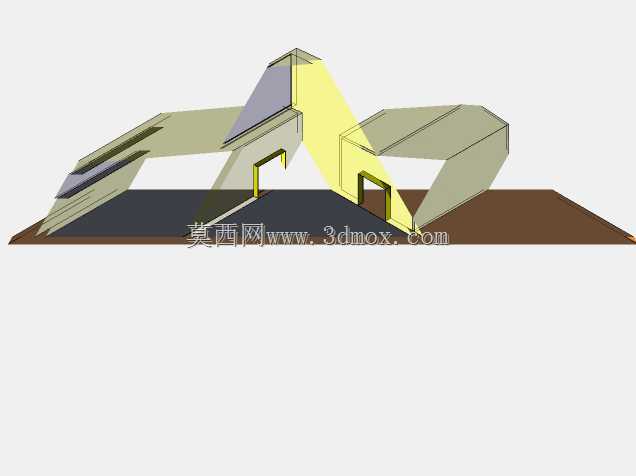

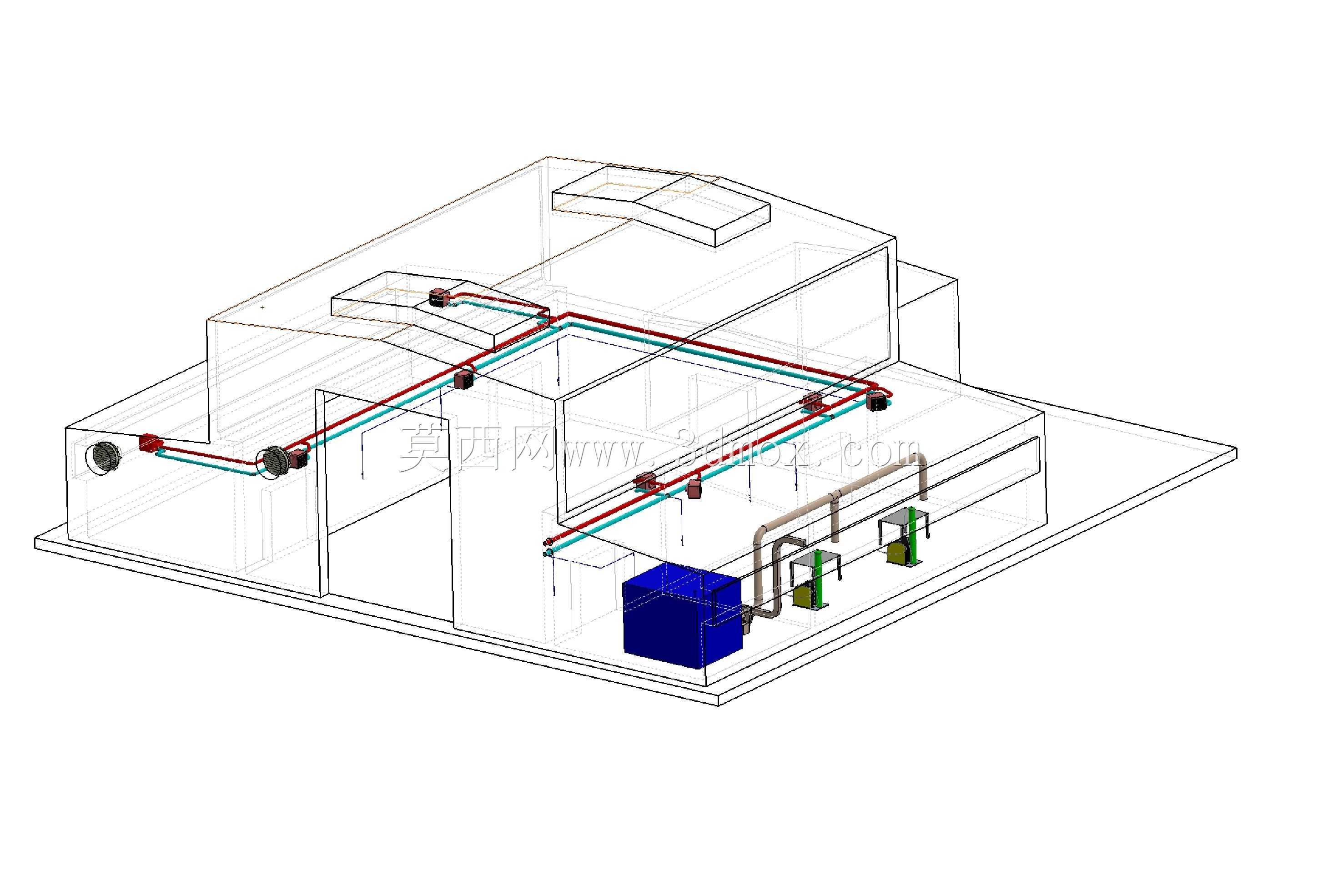

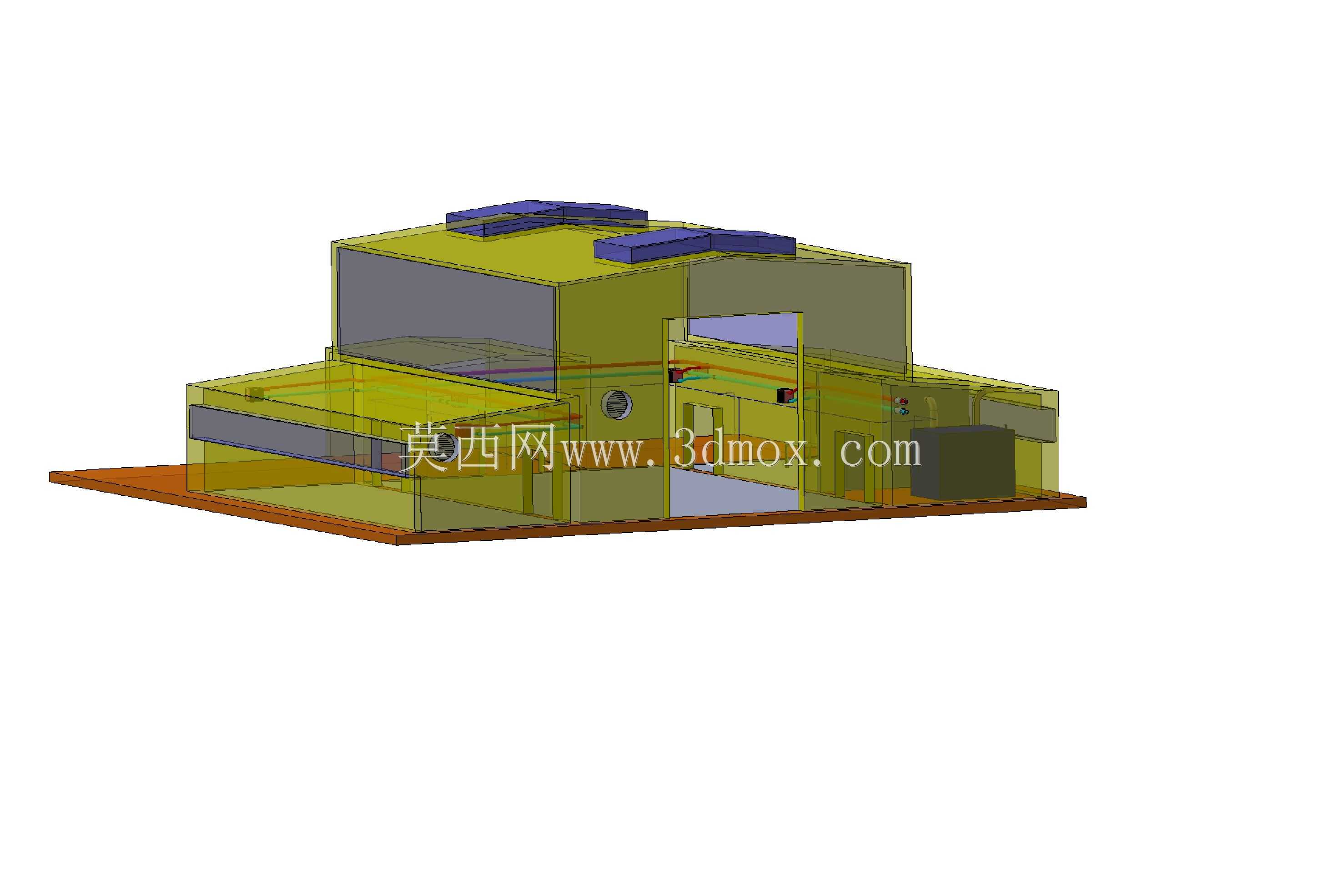

这套三维布局方案针对电动车生产车间的空气环境调控需求搭建，核心覆盖车间作业区域的加热保温、通风换气以及生产过程中逸散气体的抽取排放功能，适配电动车组装、零部件预处理这类存在局部热源、少量工艺挥发物的作业场景。从实际落地的安装边界来看，整套管路沿车间建筑内部的梁柱、顶面结构敷设，完全避开车间内部的生产设备吊装路径、物料输送通道以及人员操作工位的净空要求，主送风、回风管道的排布走向贴合建筑顶面的结构梁走向，没有额外占用车间的有效生产使用面积，管路的固定支架点位全部预设在建筑结构的承重梁位置，不需要额外增设吊装承重结构，降低现场安装的施工改造成本。设计阶段优先考虑了车间不同区域的负荷差异，在人员长期停留的组装工位区域，送风管道的出风口间距做了加密处理，保证冬季供暖时作业区域的温度均匀性，避免出现局部温度过低影响人员操作舒适度的问题；在存在焊接、涂胶工艺的局部工位，专门设置了独立的气体抽取支管路，支管路的吸风口位置距离工艺逸散点的高度控制在有效捕集范围内，不需要额外增设移动排风设备就能将作业产生的烟气、挥发气体直接抽排到室外处理环节，避免有害气体在车间内部扩散。管路系统的管径设计做了分级变径处理，主管道采用大截面尺寸降低风阻，支管道根据对应覆盖区域的风量需求匹配对应管径，减少不必要的风机能耗，管道上的阀门、风机接口位置都预留了足够的操作检修空间，后期运维人员不需要拆解主管道就能完成阀门调节、设备检修的操作。整套系统的动力设备集中布置在车间边角的设备区域，和生产作业区做了物理分隔，设备运行的振动、噪音不会传导到人员作业区域，冷热源衔接的管路做了最短路径排布，减少管路输送过程中的热量损耗。从建模细节来看，所有管路的转弯位置都采用了标准曲率的弯头设计，没有出现直角弯折的结构，降低风阻的同时也减少了气流在管道内部产生的风噪，不同功能的管道用不同的颜色做了区分，红色管路对应供暖送风回路，青色管路对应回风及新风回路，棕色管路对应工艺气体抽取回路，现场安装时可以直接根据颜色区分管路功能，降低施工错接的概率。整个布局没有破坏车间原有的建筑消防、照明系统的排布，所有管道和原有消防管线、照明桥架都保留了规范要求的安全间距，满足车间安全生产的相关规范要求，针对车间未来可能的工位调整需求，部分支管路预留了扩展接口，后期调整工位时只需要接驳对应支管路就能扩展通风供暖覆盖范围，不需要对整个主管道系统做大规模改造。
