码头水工钢结构人行天桥框架结构设计

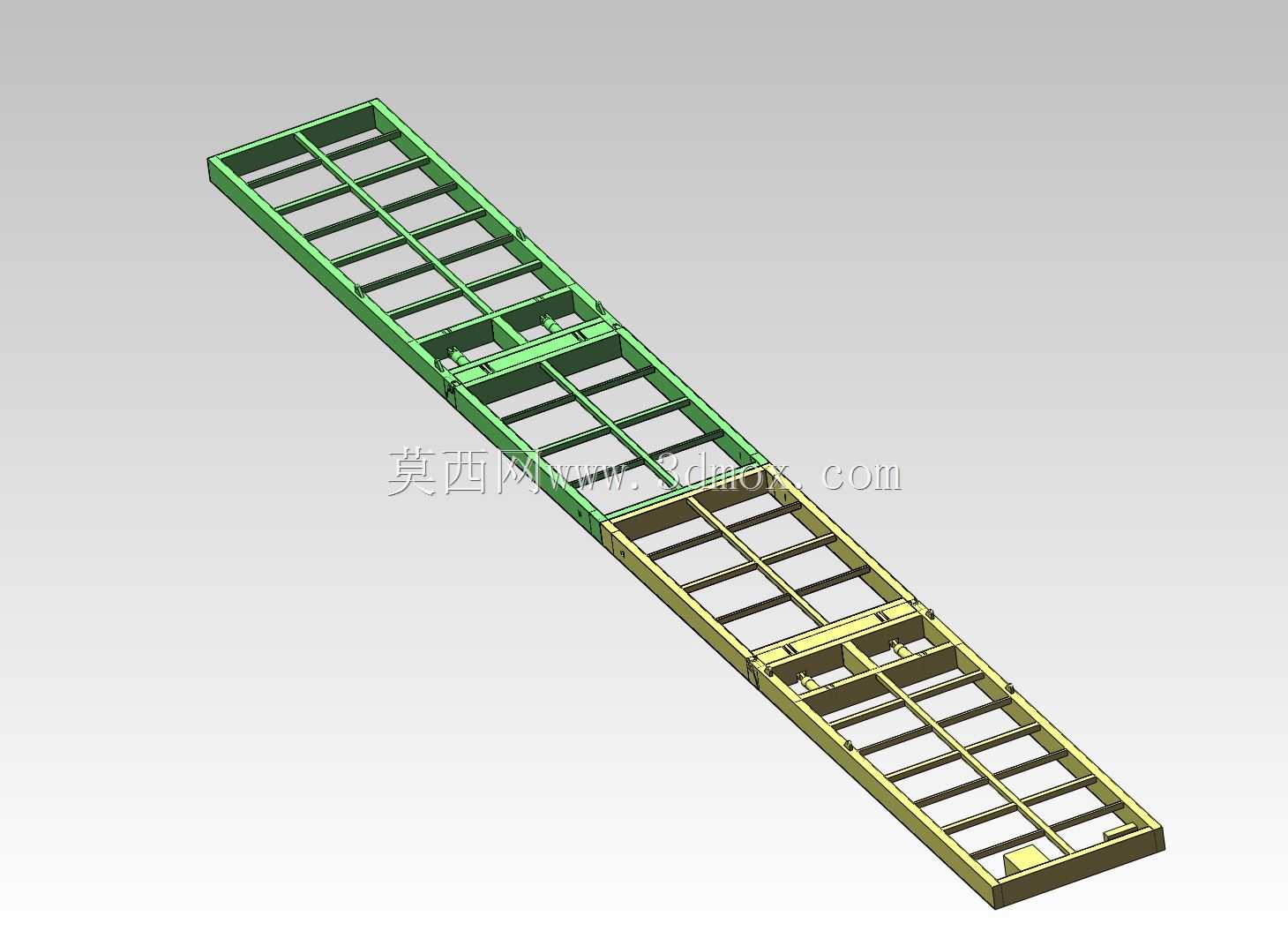

　　在贝尔格莱德码头的水工区域，跨液压作业段的人行与非机动通行需求一直是现场运维的核心痛点之一，常规混凝土人行桥自重过大，对水工构筑物的荷载冗余要求高，且后期运维阶段的拆装、检修难度大，无法适配码头区域随作业需求动态调整通行路径的特性，这款钢结构人行天桥框架正是针对该场景开发的通行承载结构。从实际使用场景来看，该结构主要服务于码头水工区域的作业人员通勤、非机动车辆推行，同时需要覆盖下方液压作业设备的通行净空要求，避免对码头原有液压管线、作业设备的运行造成干涉。设计阶段首先明确了安装边界的约束条件：整体为长条形分段式框架结构，沿通行方向分为多段标准节段，节段间采用高强螺栓拼接，无需现场大规模焊接作业，适配码头临水区域焊接作业防护要求高、

　　施工窗口期短的特点；框架总宽度满足双人并行加非机动车辆推行的净宽要求，底部横梁预留的安装支座间距，匹配码头现有水工构筑物的预埋螺栓点位，无需额外对原有码头结构进行大规模植筋改造，降低现场施工的结构损伤风险。结构受力层面，主纵梁采用变截面设计，在跨中受弯最大区域适当加高梁高，两端支座区域做加劲肋补强，兼顾自重控制与承载能力要求；桥面区域采用格栅式横梁排布，既可以降低整体结构的风阻，适配码头区域常年风速较高的使用环境，也能让临水区段的雨水、浪溅积水直接从格栅间隙排出，避免桥面积水造成的通行滑倒风险，同时格栅结构的自重比整板式桥面降低近四成，大幅减少对下部水工结构的竖向荷载。框架的分段节点设计做了针对性优化，

　　每段标准节的端部都设置了定位销孔，现场拼接时先通过定位销完成节段对位，再穿入连接螺栓紧固，大幅降低高空临水作业的安装对位难度；节点区域的连接板做了圆弧过渡处理，避免应力集中造成的长期疲劳损伤，毕竟码头区域除了常规的人行荷载，还会受到船舶靠泊的振动传导、浪涌冲击带来的往复荷载作用，疲劳强度是设计阶段的核心校核指标。从功能特性来看，该框架结构预留了后续附属设施的安装点位，两侧的纵梁上预留了护栏安装的螺栓孔，后期可直接装配预制的钢结构护栏，无需在主梁上现场钻孔破坏防腐层；底部横梁预留了管线支架的安装位，可同步敷设码头作业区的照明、监控管线，避免后期单独架设管线支架对结构造成额外荷载。设计过程中针对该结构的受力特性做了多工况校核，

　　除了常规的均布人行荷载、非机动车辆集中荷载，还额外考虑了码头区域的极端风荷载、浪溅区的腐蚀余量，所有钢结构构件的板材厚度都预留了足够的腐蚀裕度，配合表面的重防腐涂层，可满足临水区域长期使用的耐久性要求。结构的外形轮廓做了收边处理，所有外露的构件棱角都做了倒角打磨，避免通行过程中剐蹭作业人员，同时框架底部的净空高度完全覆盖下方液压作业设备的最大通行高度，作业设备在桥下移动时不会与桥体结构发生干涉，兼顾通行功能与下方作业区域的正常使用。不同于陆域常规人行天桥的设计，水工区域的天桥结构还要考虑水位变化带来的浮力影响，该框架的格栅式设计在水位上涨淹没桥段时，水流可顺利从格栅间隙穿过，大幅降低水流对桥体的水平冲击力，避免洪水期结构被水流冲毁的风险；节段间的连接节点除了螺栓连接，还设置了防脱落的保险卡板，即使个别螺栓在长期振动下出现松动，节段也不会发生脱落坠落，保障下方作业区域的人员设备安全。从安装施工的角度，单段标准节的重量控制在现场常规起重设备的额定起吊范围内，无需调用大吨位起重设备，适配码头区域作业空间有限、大型设备进场不便的现场条件；所有构件都在工厂完成预制、防腐处理，现场仅需完成拼接、支座固定两道核心工序，大幅缩短现场施工周期，减少对码头正常装卸作业的影响。
