户外悬挑轻钢结构雨篷受力分析方案

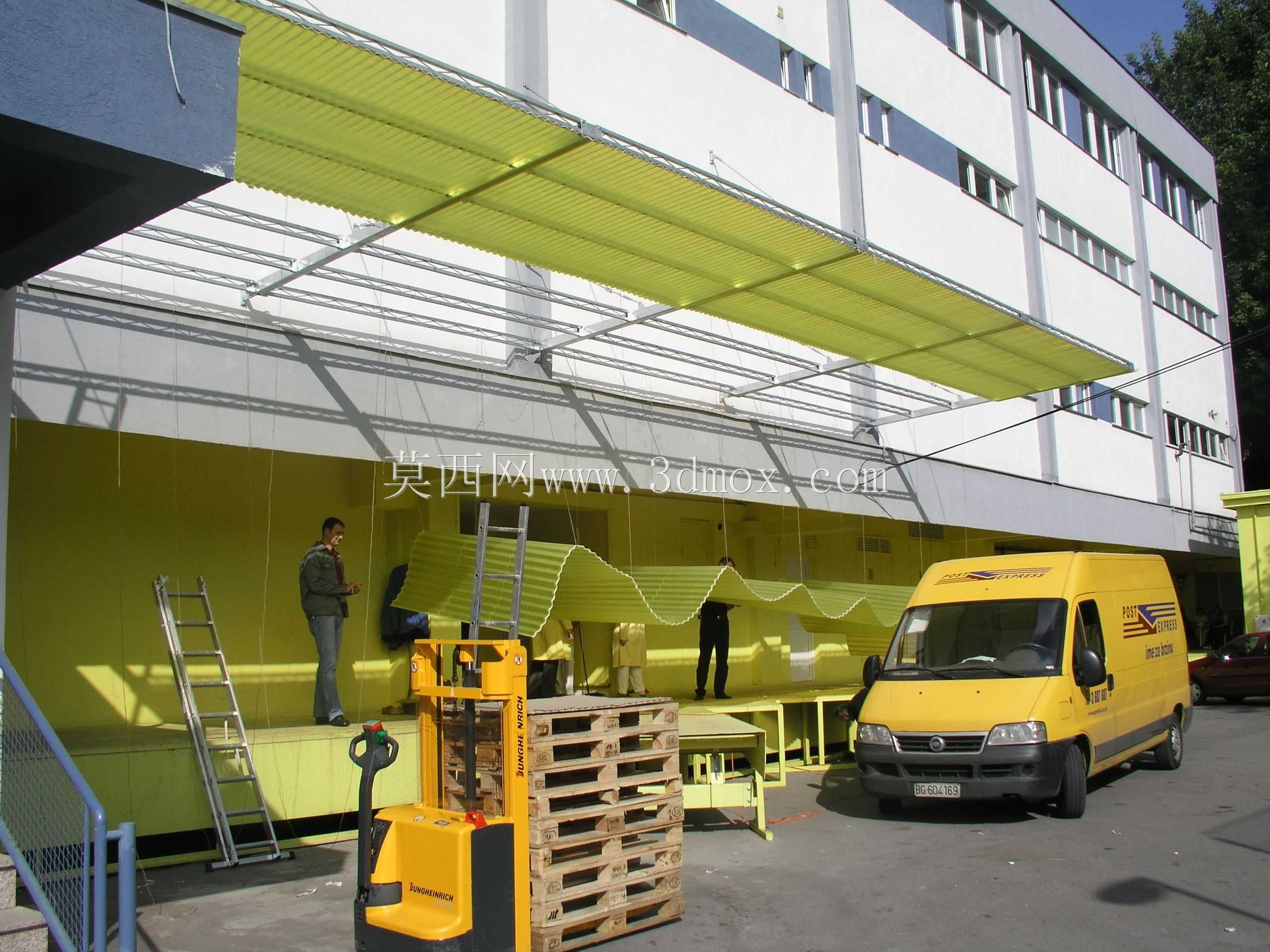

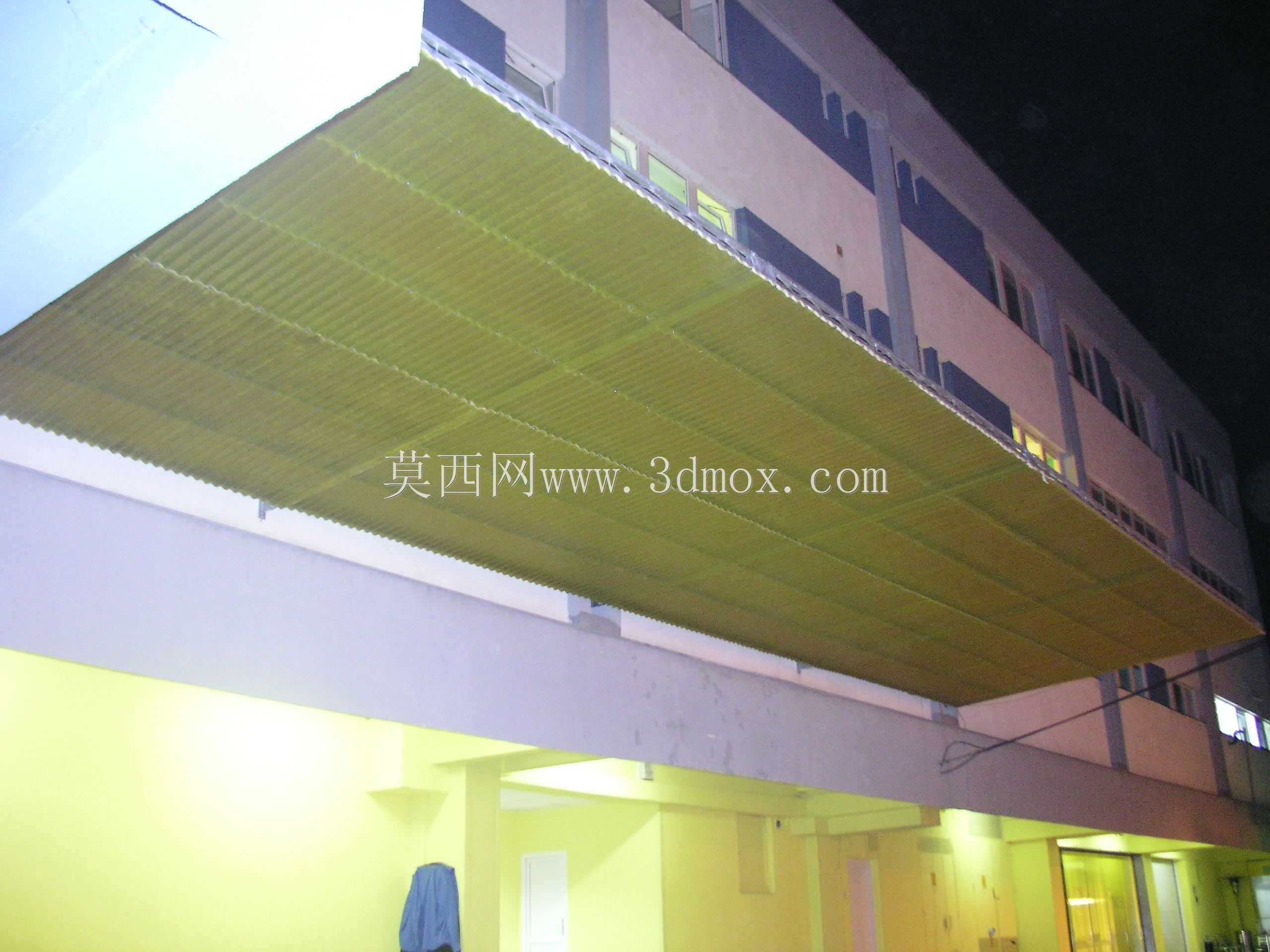

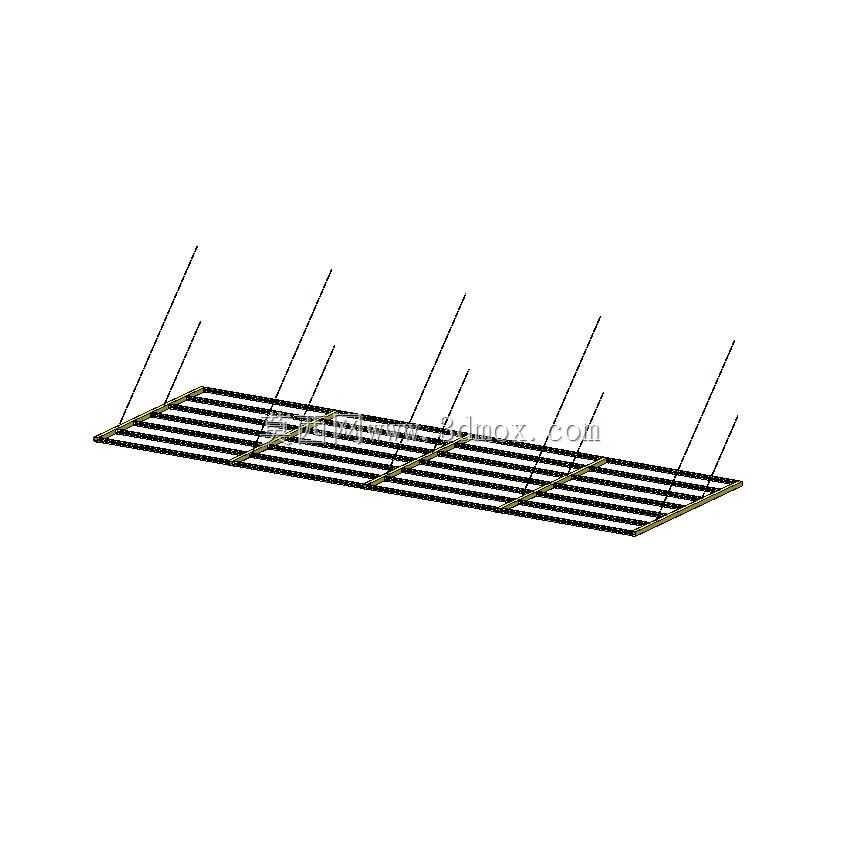

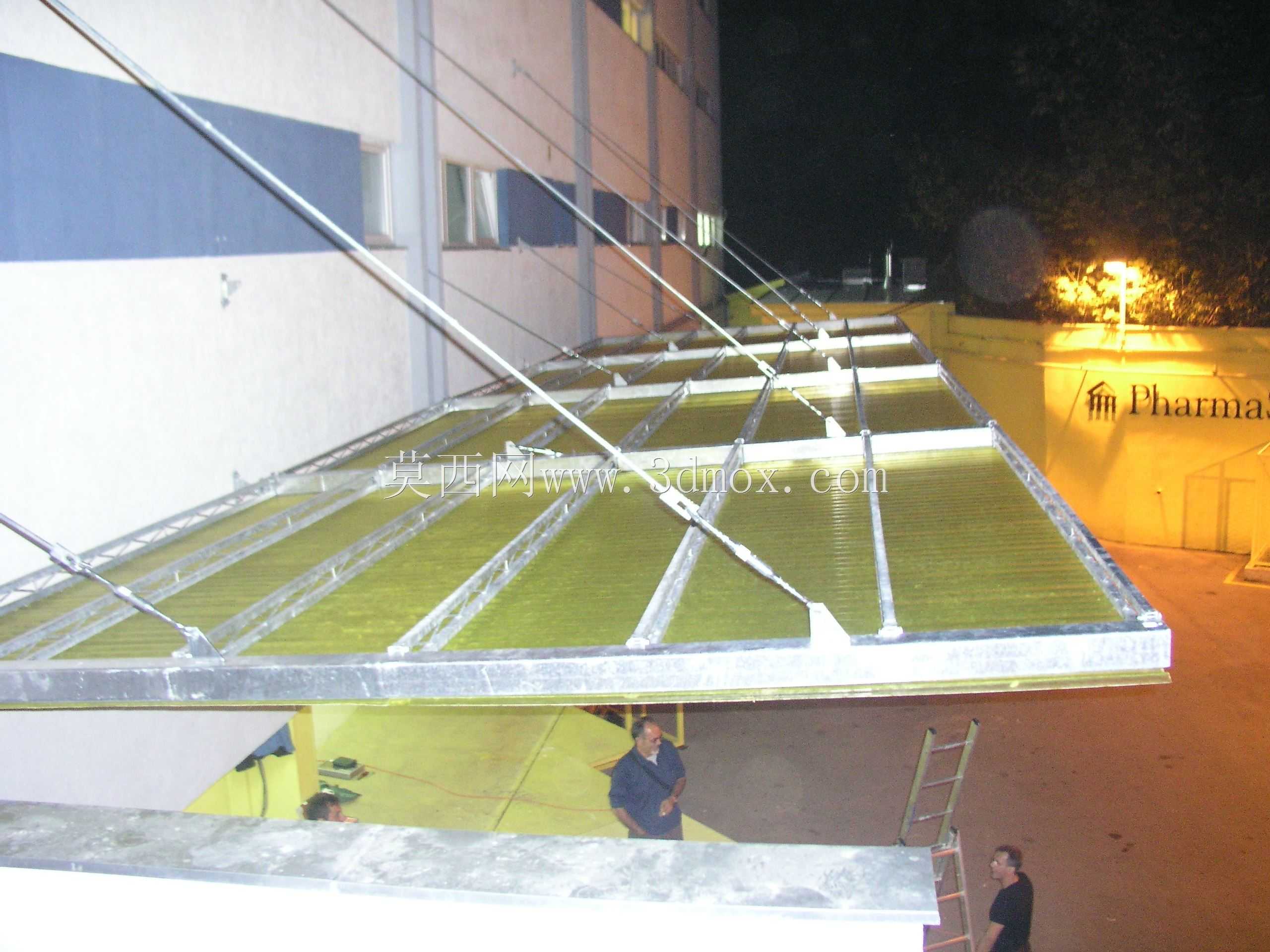

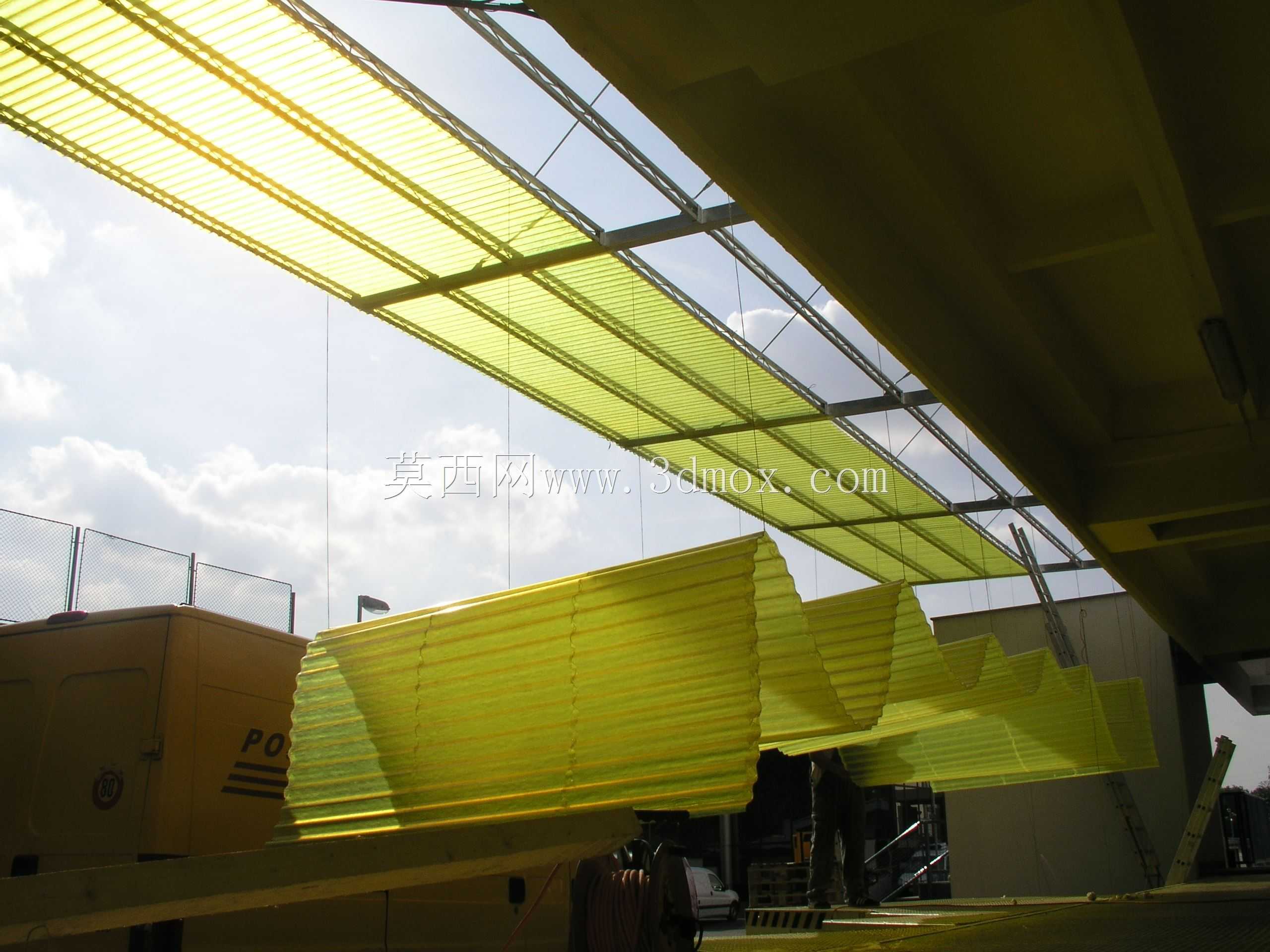

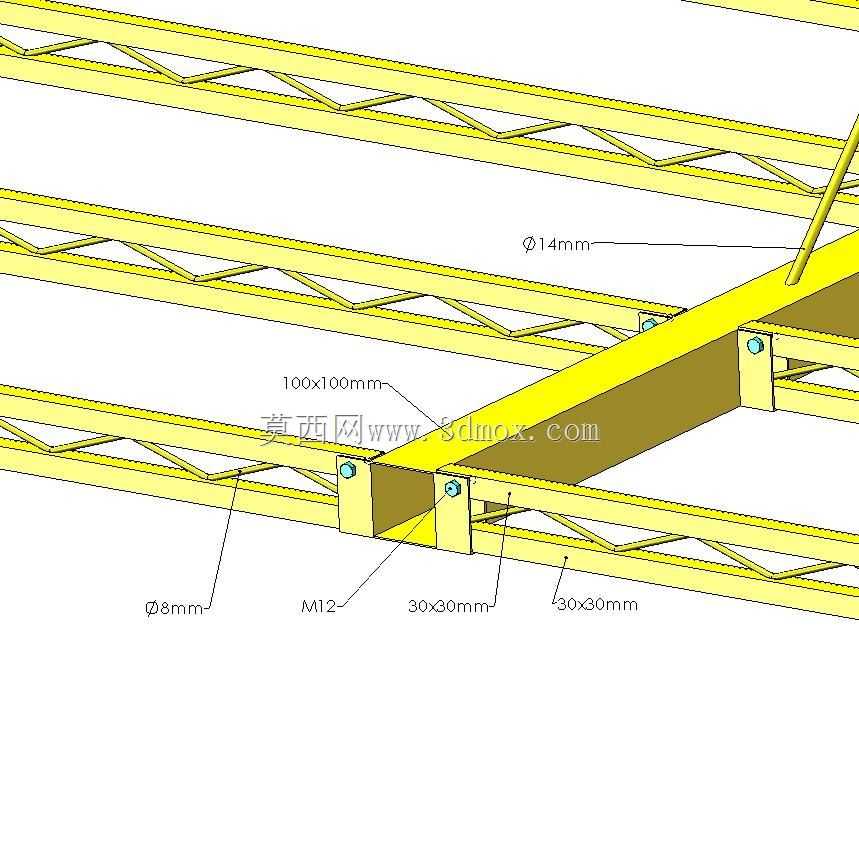

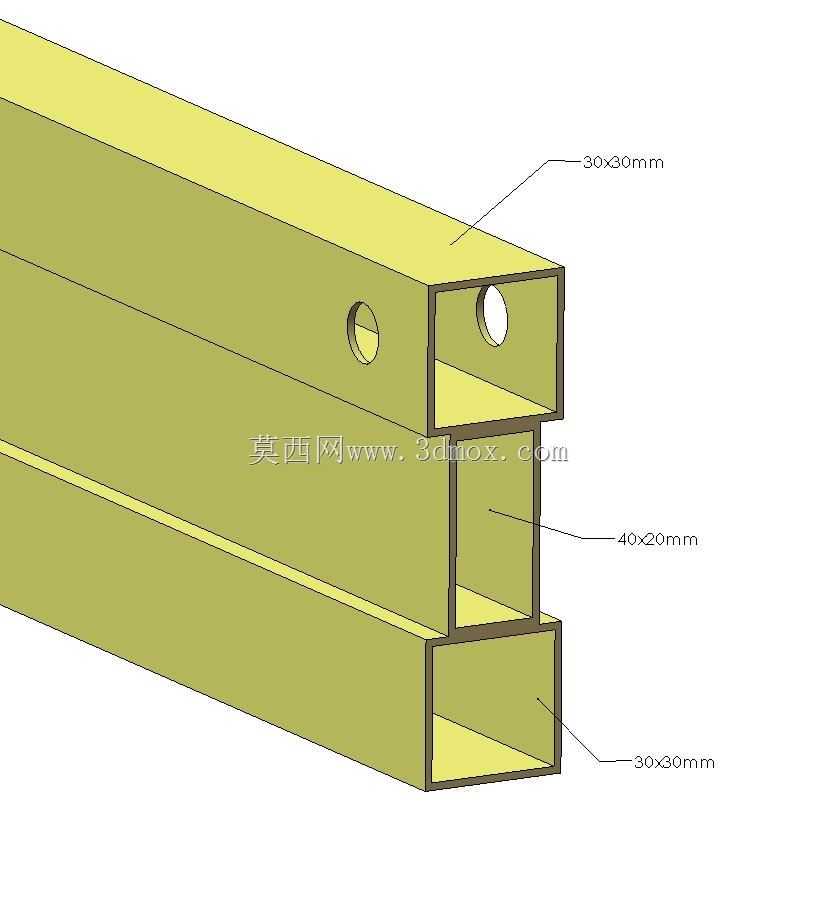

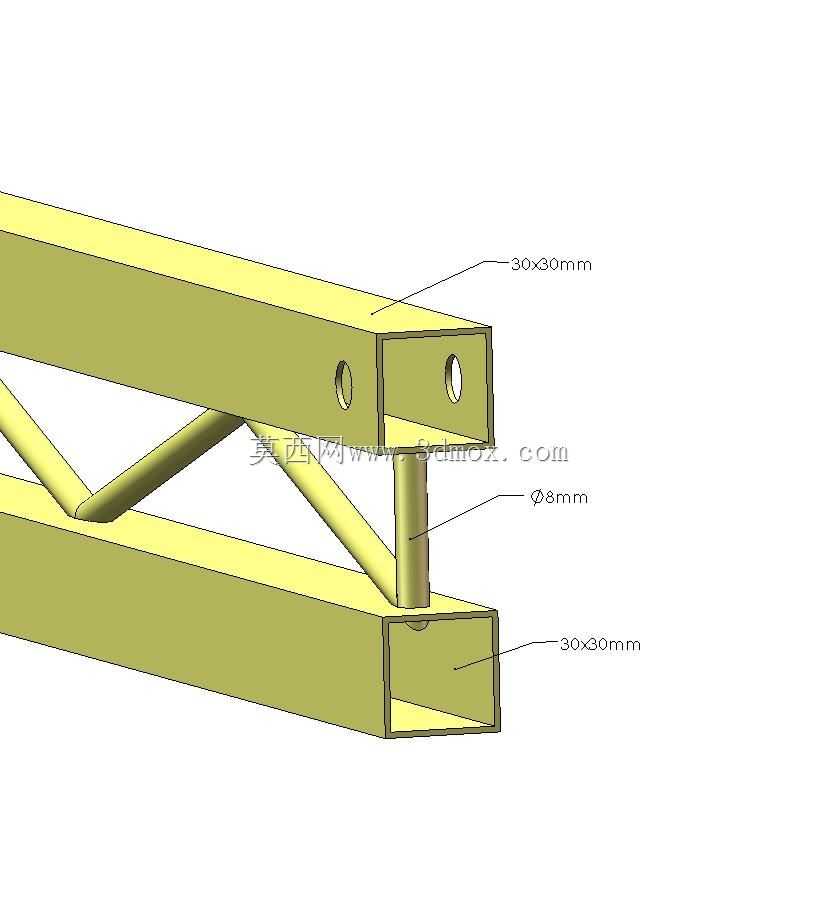

这类悬挑式轻钢结构雨篷多应用于厂区出入口、建筑连廊外侧、装卸货区上方的遮蔽场景，核心作用是为下方通行人员、临时堆放的物料、进出的作业人员遮挡落雨与高空坠物，部分临近厂区道路的点位还需兼顾遮挡侧向飘雨、削弱夏季强光直射的功能，实际使用中还要承受偶发的积雪荷载、阵风掀力，以及日常清洁维护时的人员踩踏荷载，对结构整体的受力冗余度有明确要求。从结构组成来看，该类雨篷采用主次梁分层排布的框架形式，主受力梁沿悬挑方向布置，后端通过预埋锚板与建筑主体结构的混凝土梁或钢结构立柱刚性连接，前端通过斜向钢拉杆与建筑上部的预埋受力点拉结，形成斜拉悬挑的受力体系，次梁沿雨篷宽度方向等距排布，上方铺设透光的耐力板或FRP采光板，兼顾遮蔽性与透光性，避免下方区域出现明显的采光遮挡。设计阶段首先要明确安装边界的约束条件，建筑主体侧的预埋点位置直接决定斜拉杆的拉结角度，常规项目中斜拉杆与主受力梁的夹角控制在30度到45度区间，角度过小会导致拉杆承受的拉力陡增，角度过大则会压缩雨篷下方的净通行高度，无法满足货运车辆、人员通行的高度要求。主受力梁的截面选型需要结合悬挑长度核算，常规悬挑长度3米到6米的区间内，多采用镀锌矩形钢管作为主受力梁，次梁采用更小规格的矩形管或C型钢，主次梁之间采用焊接或螺栓连接，所有钢构件表面均做热镀锌防腐处理，适配户外长期使用的抗锈蚀要求。应力分析环节需要覆盖多种荷载组合工况，首先是恒载工况，包含钢结构自重、面板自重、附属灯具等固定配件的重量；其次是活载工况，包含屋面均布活荷载、局部检修集中荷载；还要考虑风荷载的两种作用形式，即垂直向下的风压与垂直向上的风吸，尤其是沿海或山口区域的项目，风吸荷载往往是控制拉杆选型、连接节点强度的关键因素，部分北方冬季积雪区域还要叠加雪荷载进行组合验算。节点设计是这类结构的核心管控点，主受力梁与建筑主体的连接节点需要传递剪力、弯矩与拉力，预埋锚板的厚度、锚筋的数量与植入深度都要匹配最大荷载下的受力要求，避免出现节点拔出的失效风险；斜拉杆与主粱、上部预埋点的连接采用铰接节点，配套可调式拉杆接头，方便安装阶段调整雨篷的水平度，抵消安装过程中的累计误差；主次梁的连接节点要保证次梁的荷载能够有效传递到主梁上，避免出现次梁端部受剪失效的问题。实际安装过程中，需要先在建筑主体上精准定位所有预埋点的位置，复核点位的标高与水平间距，避免后续框架安装出现错位，主受力梁吊装就位后先做临时固定，再安装斜拉杆并调整张紧度，保证所有拉杆受力均匀，避免单根拉杆过载，之后依次安装次梁、面板、密封胶条以及排水构造，雨篷外侧设置微坡与滴水构造，引导雨水向两侧或指定排水点排放，避免雨水沿雨篷边缘滴落影响下方通行。这类结构的受力分析需要重点关注主梁的最大挠度位置，常规要求悬挑端的最大挠度不超过悬挑长度的1/200，避免出现明显的下挠变形影响观感与使用安全性，同时要对所有连接节点做应力集中校核，避免节点处的应力超过材料的屈服强度，尤其是焊接位置要做焊后应力消除处理，减少长期荷载下的焊缝开裂风险。
