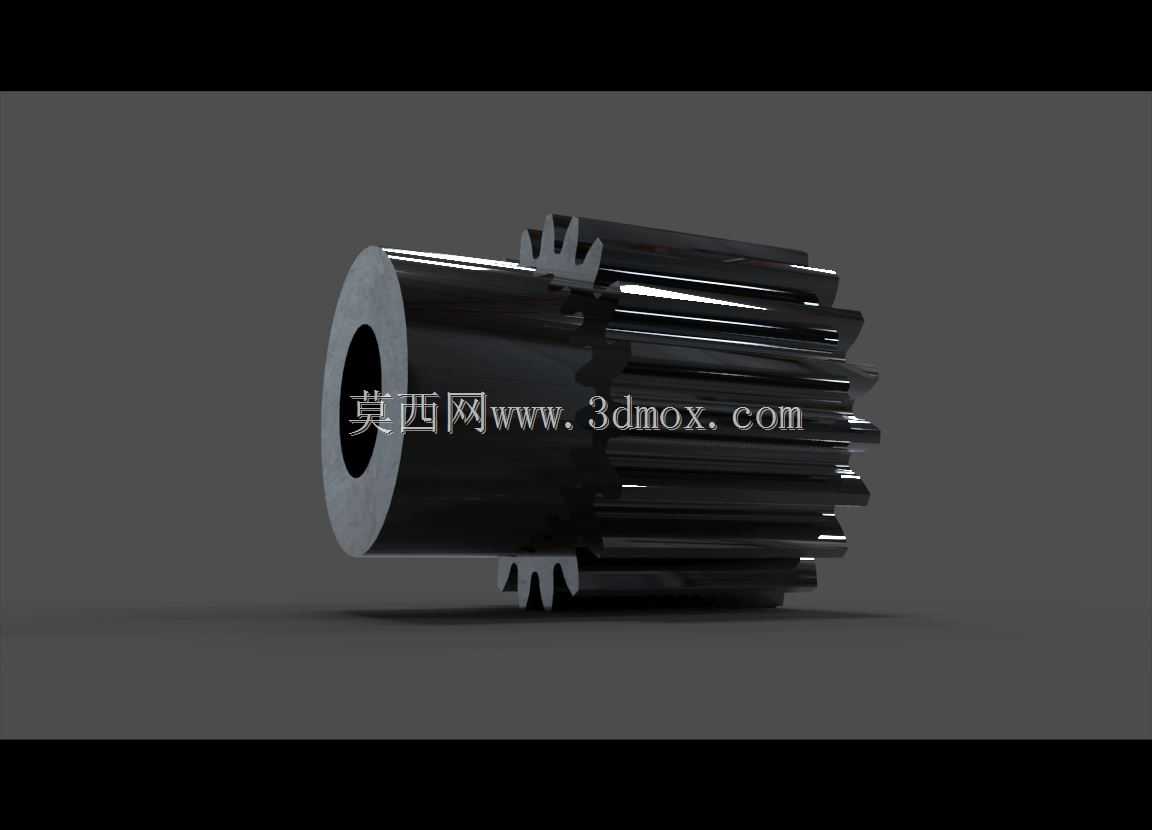

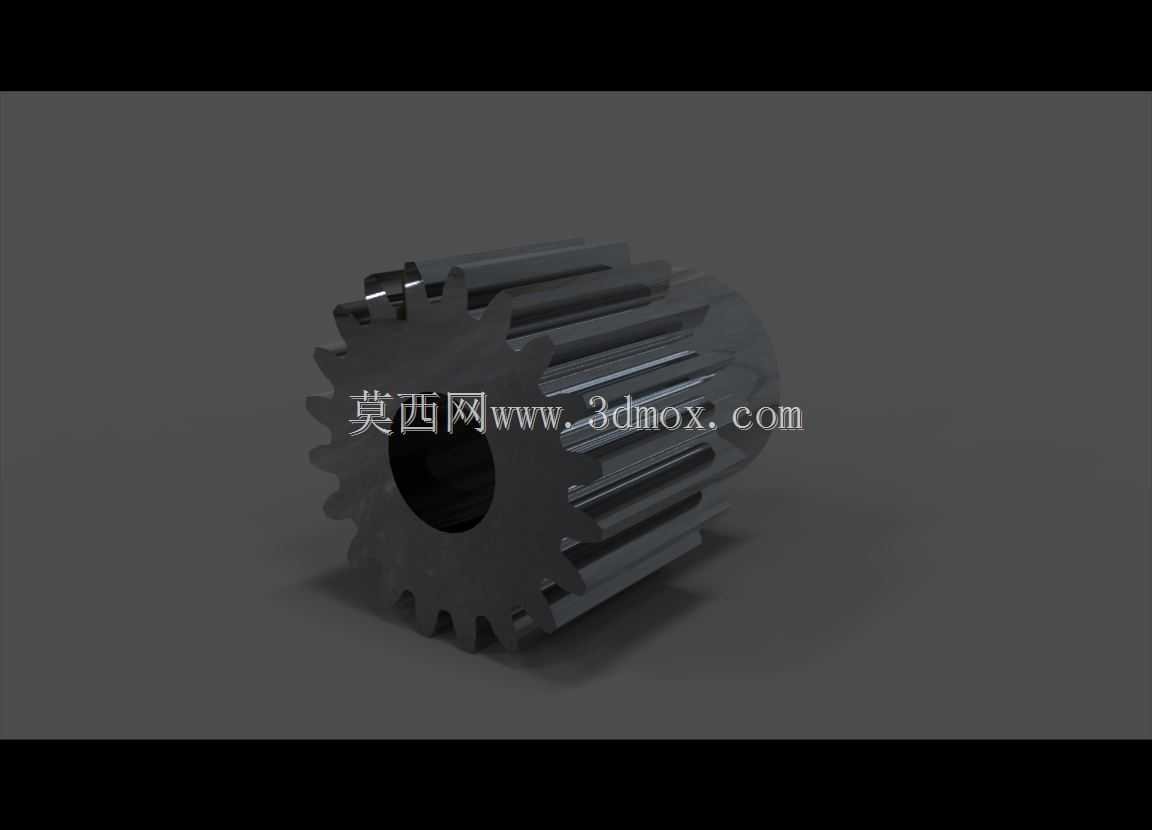

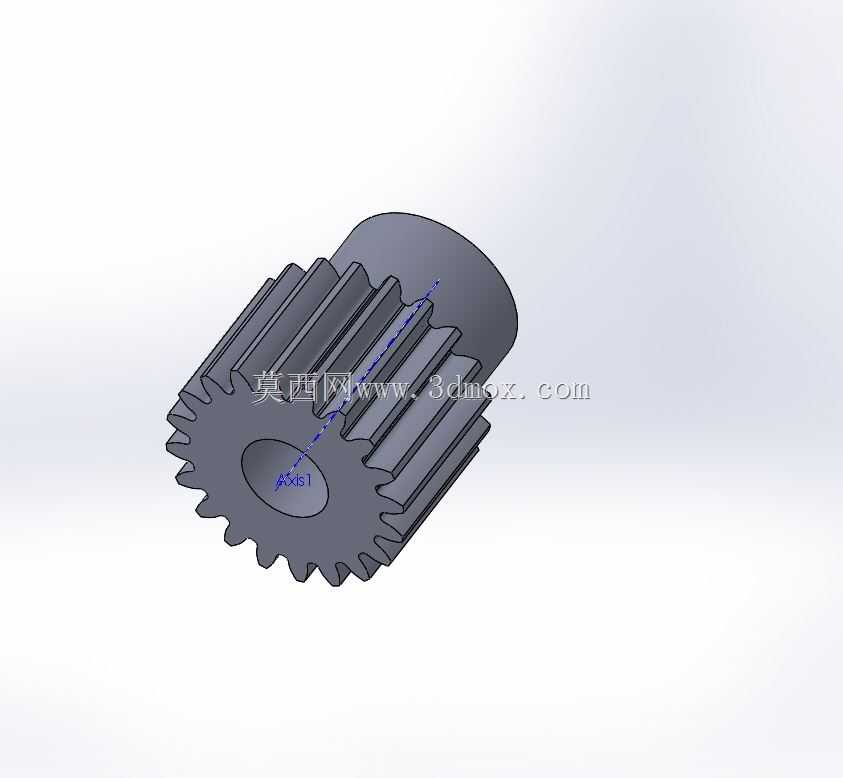

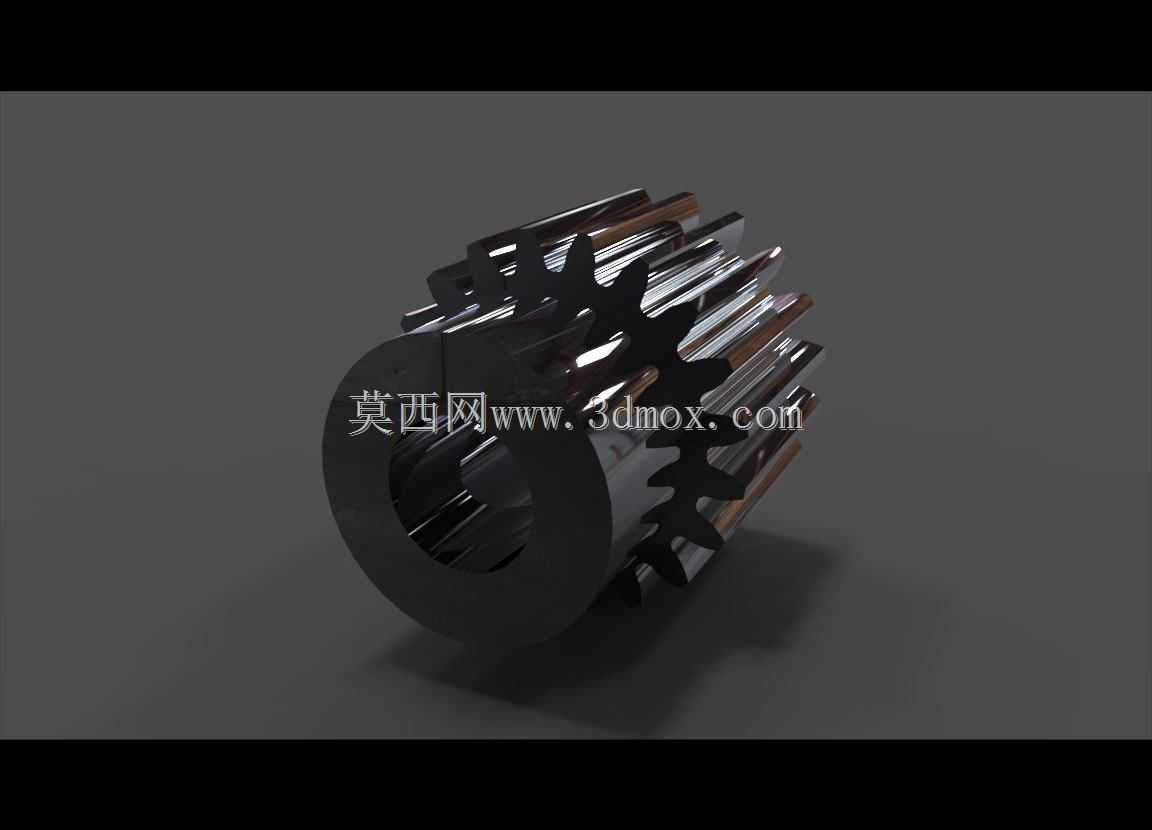

模数1mm20齿直齿圆柱传动齿轮结构

这款20齿模数1的直齿圆柱齿轮，是小型精密传动场景里的常用基础零件，日常在桌面级小型自动化输送机构、微型进给装置、小型3D打印机的送料传动链路、教学用机械原理演示台、小型精密仪器的动力传递单元中都能见到它的应用场景。这类小模数齿轮的核心作用，是在中心距受限的紧凑传动空间内，完成定传动比的旋转动力传递，相比同模数的斜齿轮，它没有轴向分力，安装时不需要额外考虑轴向承载的结构冗余，非常适合轴向安装空间局促、负载不大的轻载传动工位。

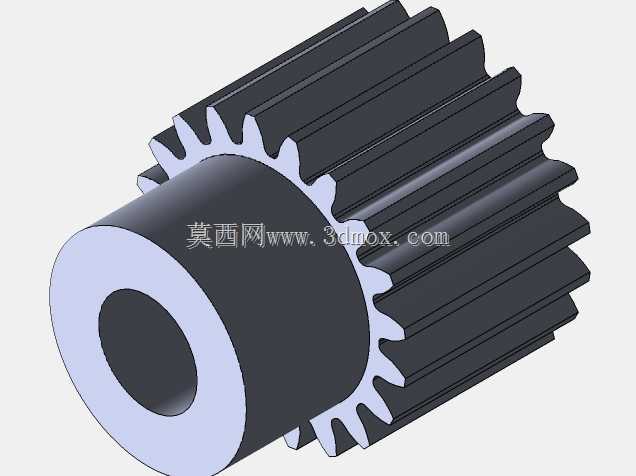

从设计逻辑来看，这款齿轮采用标准渐开线直齿齿形，齿形参数符合GB/T 1356通用圆柱齿轮基准齿形规范，压力角取通用的20°值，齿顶高系数取1，顶隙系数取0.25，能够和同模数的标准直齿轮、齿条实现无侧隙或者微侧隙的顺畅啮合，不会出现卡滞、传动比波动过大的问题。齿轮主体采用一体式结构设计，中心设置带键槽的安装轴孔，轴孔与齿圈之间通过实心轮辐连接，因为模数小、整体外径尺寸不大，不需要额外设计减重孔或者辐板式结构，既简化了加工工序，也能保证轮体的整体刚性，避免轻载工况下轮体变形导致的啮合精度下降。

从安装边界来看，这款齿轮的齿顶圆直径按照标准公式计算为22mm，齿根圆直径为17.5mm，齿宽方向的尺寸适配小型传动轴的常用安装宽度，中心轴孔的尺寸匹配直径6mm的常用微型传动轴，键槽尺寸对应普通平键的微型规格，安装时只需要将齿轮沿轴向推入对应轴段，通过平键传递扭矩，轴向通过轴用挡圈或者顶丝完成轴向限位即可，不需要额外设计复杂的定位结构。齿面的粗糙度设计要求达到Ra1.6，能够降低啮合过程中的摩擦损耗，减少长期运行下的齿面磨损，延长零件的使用寿命。

在实际选型应用中，这类小模数直齿轮通常配对使用组成单级齿轮传动，或者和同模数齿条配合将旋转运动转换为直线运动，比如小型滑台的进给驱动、精密调节机构的微调传动，都可以采用这款齿轮作为核心传动零件。设计过程中已经规避了小模数齿轮常见的根切问题，20齿的齿数刚好达到标准直齿不根切的临界齿数以上，齿根强度有充足保障，不需要进行变位修正就能满足常规轻载工况的强度要求，轮齿的弯曲强度能够承受小型减速电机输出的额定扭矩，不会出现断齿、塑性变形等失效问题。

在装配适配性上，这款齿轮的端面垂直度、齿圈径向跳动公差都按照IT7级精度设计，能够满足普通精密传动的精度要求，安装后传动平稳，运行过程中噪音低，不需要额外的润滑维护就能在低速轻载场景下长期稳定运行。如果应用在转速稍高的场景，也可以在齿面涂抹少量润滑脂进一步降低运行噪音、减少磨损。它的整体结构简单，加工工艺性好，既可以采用机加工方式用棒料铣齿成型，也可以采用注塑、粉末冶金等工艺批量生产，适配不同成本要求的应用场景，不管是单件定制的实验装置，还是批量生产的小型民用设备，都能适配对应的加工方案。
