非正交轴交角锥齿轮副结构设计

项目分类:机械图纸 发布时间:2021-11-01 ID:351723
  • 非正交轴交角锥齿轮副结构设计
  • 非正交轴交角锥齿轮副结构设计
  • 非正交轴交角锥齿轮副结构设计

在跨轴非平行动力传递场景中,常规90度轴交角锥齿轮往往无法适配特殊布局的传动需求,这类非正交锥齿轮副的设计核心,首先要解决的是不同轴交角下齿面啮合轨迹的连续性问题,避免出现齿面局部接触应力集中导致的早期点蚀失效。从实际应用场景来看,这类锥齿轮副常出现在特种农业机械的分动箱、定制化工业减速机的非垂直动力输出端、小型专用设备的转角传动模块中,部分需要偏移动力输入输出轴线的轻工机械传动箱内,也会采用这类特殊轴交角的锥齿轮结构,相比正交锥齿轮,它能省去额外的轴系转接结构,压缩传动单元的整体安装空间,减少传动链上的零件数量,降低整体装配累积误差。

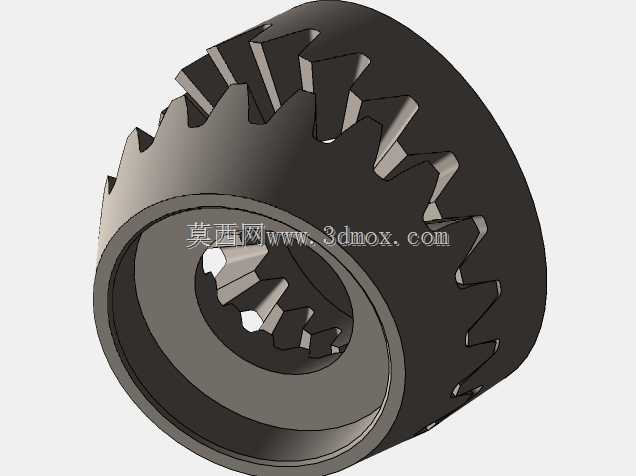

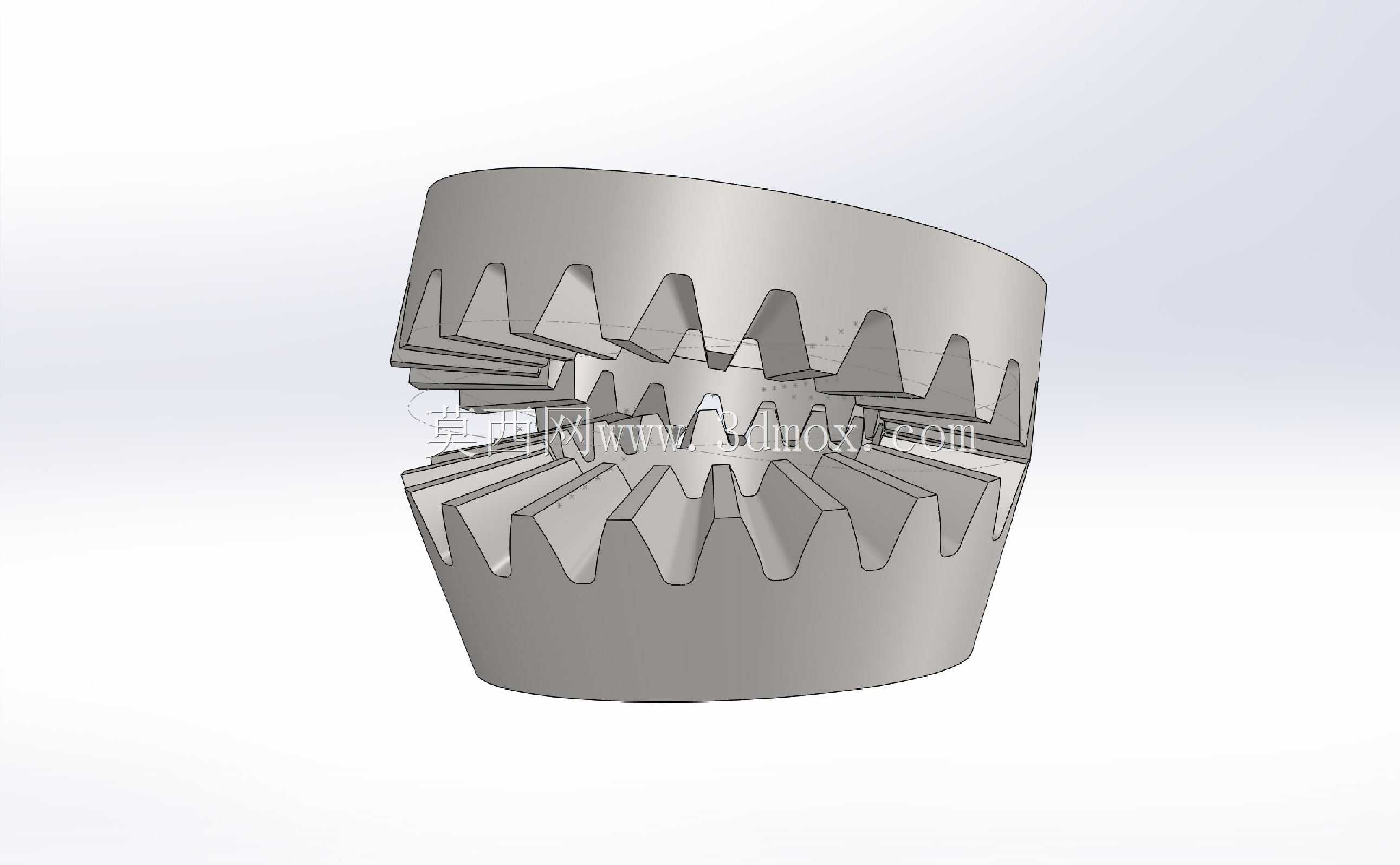

设计这类锥齿轮副时,首先要根据实际安装空间确定两轴的轴交角参数,再匹配对应的模数、齿数比,齿形的修形量需要结合轴交角的偏移量做针对性调整,不能直接套用正交锥齿轮的齿形参数,否则会出现啮合间隙不均、传动卡滞、运转噪音过大的问题。齿向的修形需要考虑负载下的轴系变形量,预留合适的接触偏移余量,保证满负载运行时齿面接触斑能稳定落在齿面中部区域,避免边缘接触造成的齿面异常磨损。从结构外形来看,该锥齿轮副采用盆形与锥形配合的啮合结构,大端齿顶圆尺寸根据传动扭矩需求做匹配设计,轮毂部分的安装孔、键槽尺寸需要适配对应轴径的配合公差,安装端面的定位止口需要保证与齿轮分度圆锥的同轴度要求,控制在合理的形位公差范围内,避免装配后出现齿面偏载。

安装边界层面,两轴的支撑轴承跨距需要根据齿轮啮合的径向力、轴向力做匹配计算,非正交轴交角下的轴向力方向与正交锥齿轮存在明显差异,轴承的选型与安装方向需要对应调整,避免运转过程中出现轴承轴向窜动,影响啮合精度。齿轮副的侧隙调整需要结合工作环境温度、负载波动幅度做设定,高温工况下需要适当放大侧隙,避免热膨胀导致的轮齿卡滞,重载冲击工况下则需要在保证润滑空间的前提下适当收紧侧隙,降低换向冲击带来的齿面撞击。齿面的粗糙度要求需要根据传动精度等级确定,高速运转场景下的齿面需要做精磨处理,降低齿面摩擦系数,减少运转过程中的发热与磨损,低速重载场景下可适当放宽粗糙度要求,但必须保证齿面无加工刀痕导致的应力集中点。

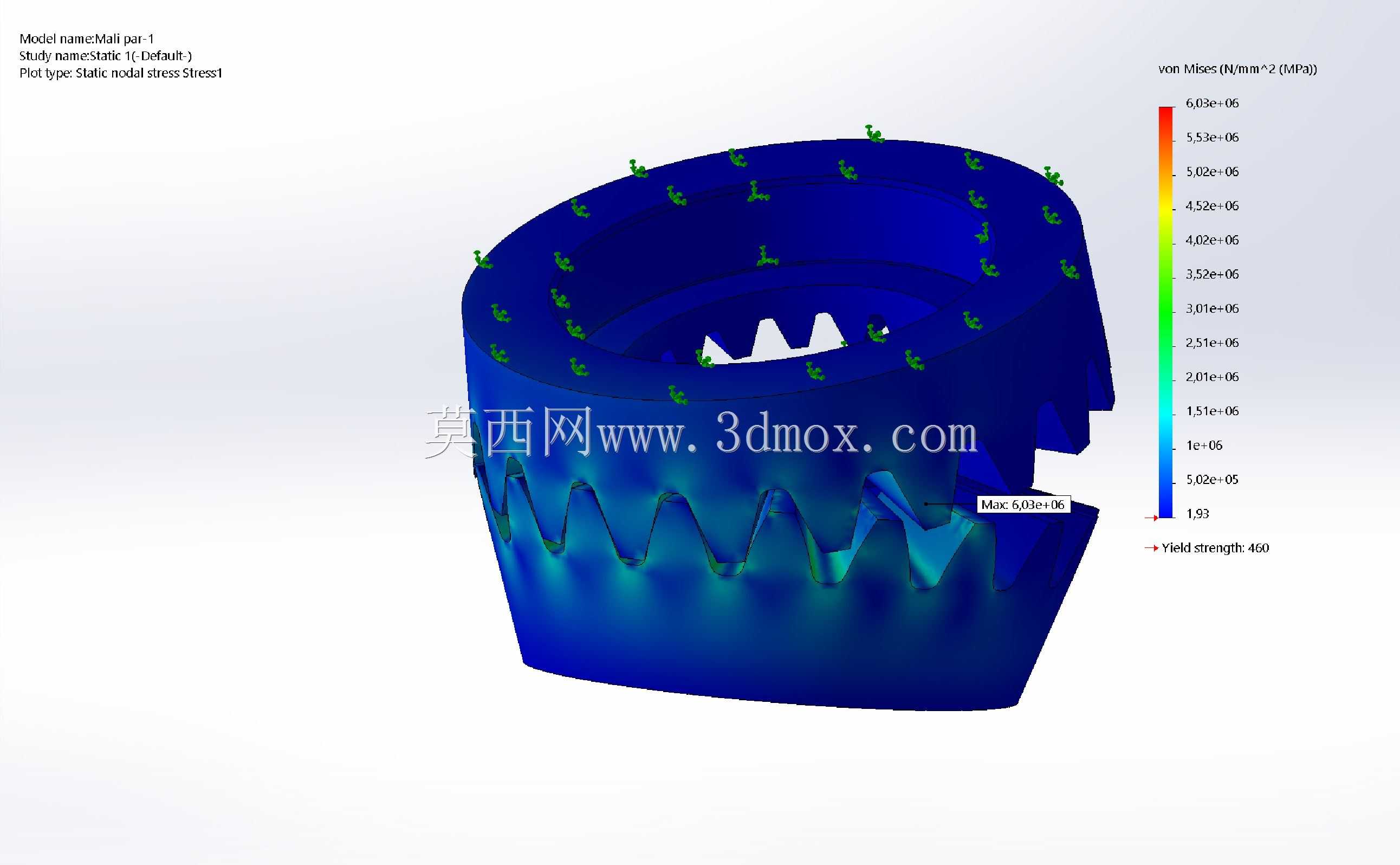

从功能特性来看,这类非正交锥齿轮副的传动效率略低于同精度等级的正交锥齿轮,但在特殊轴系布局下,它能省去复杂的转接传动结构,整体传动单元的效率反而高于多组齿轮转接的方案,同时整体结构的刚性更好,维护点更少,适合长期稳定运行的固定传动比场景。建模过程中,齿形的生成需要基于球面渐开线原理做参数化推导,不能采用近似齿形替代,否则加工出来的齿轮会出现啮合干涉,无法正常装配运转。轮体的壁厚设计需要结合传递扭矩做强度校核,避免负载下轮体出现过大的弹性变形,影响啮合精度,辐板部分的减重设计需要在保证刚性的前提下做结构优化,避免不必要的重量增加,降低转动惯量,减少启动与换向过程中的冲击载荷。
