电动驱动剪式螺旋顶升作业机构设计

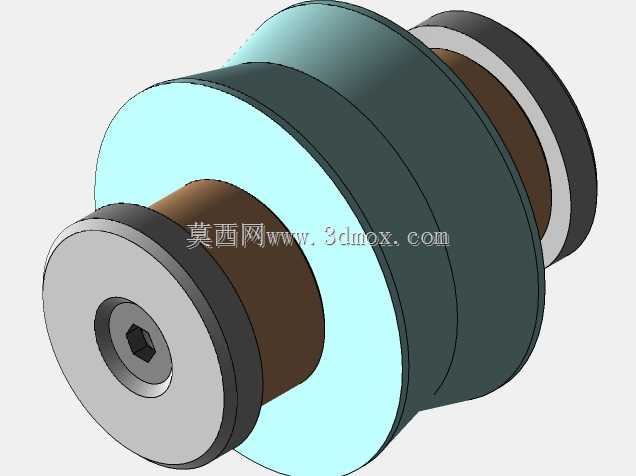

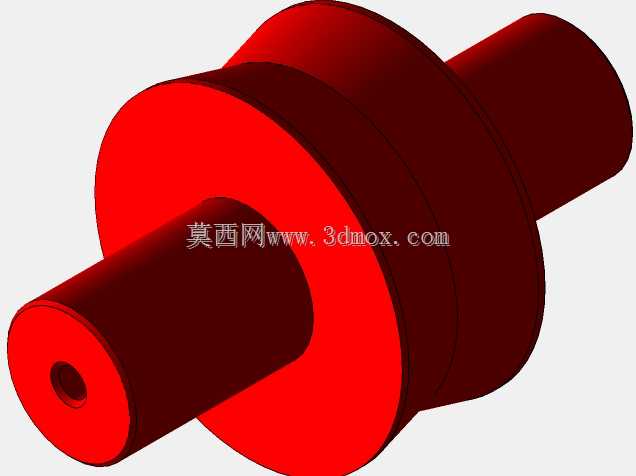

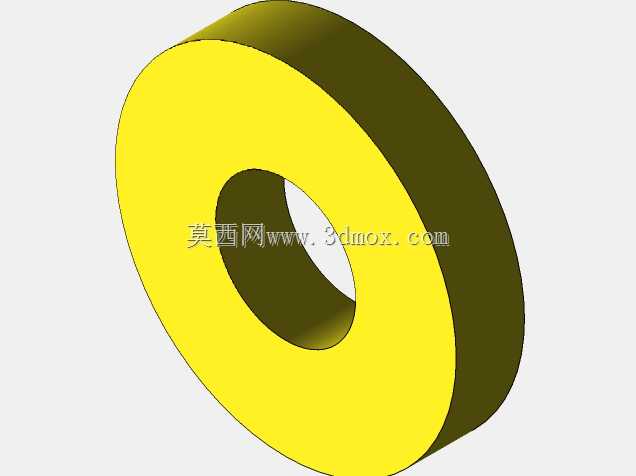

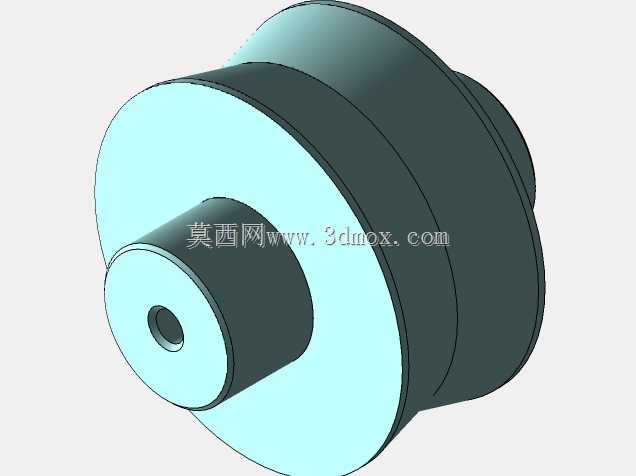

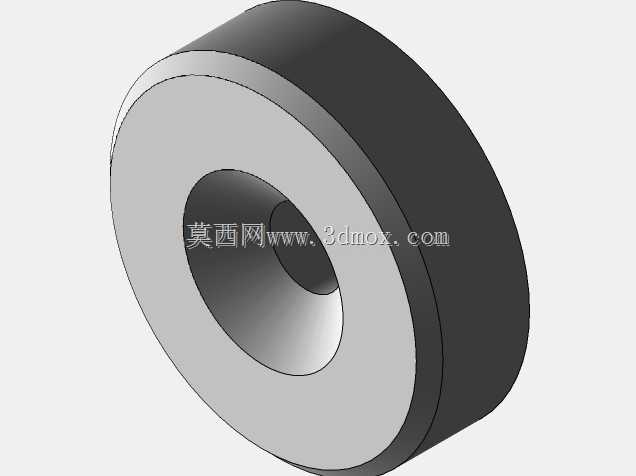

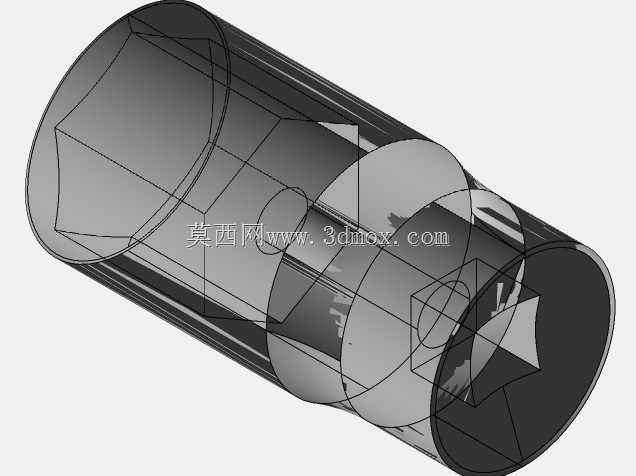

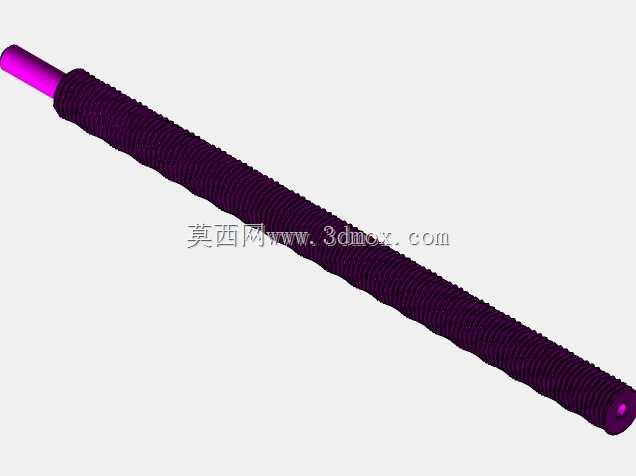

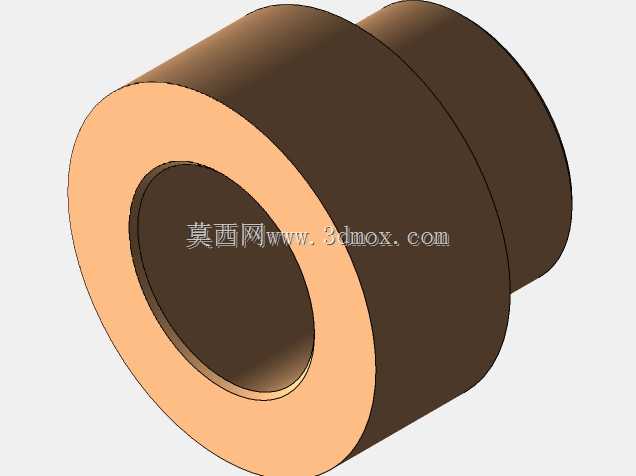

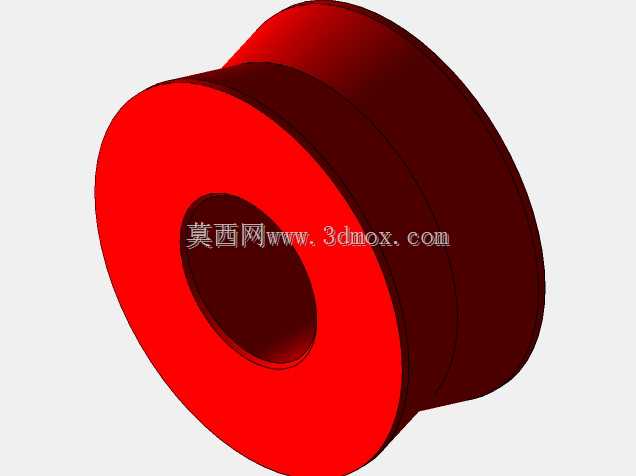

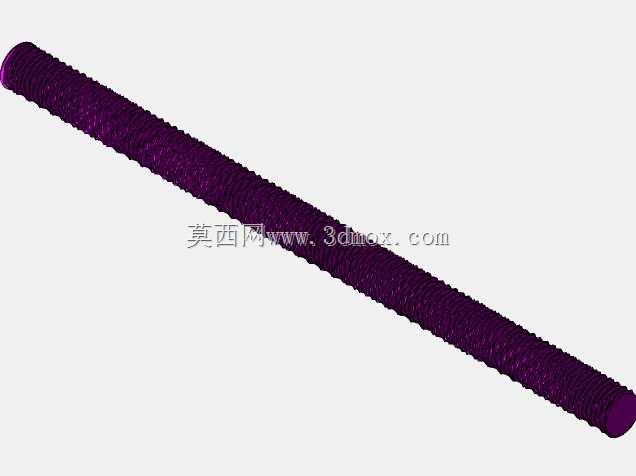

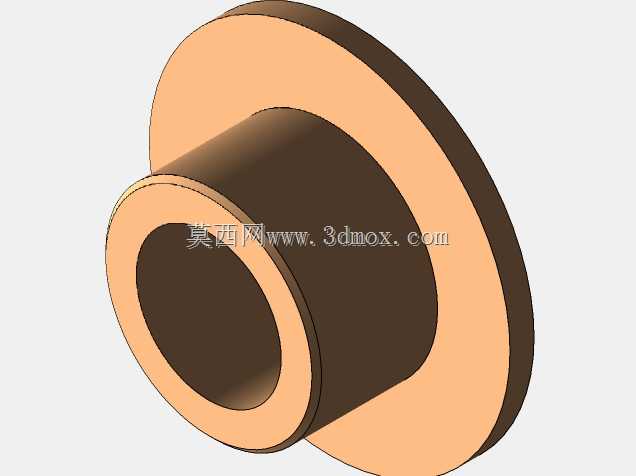

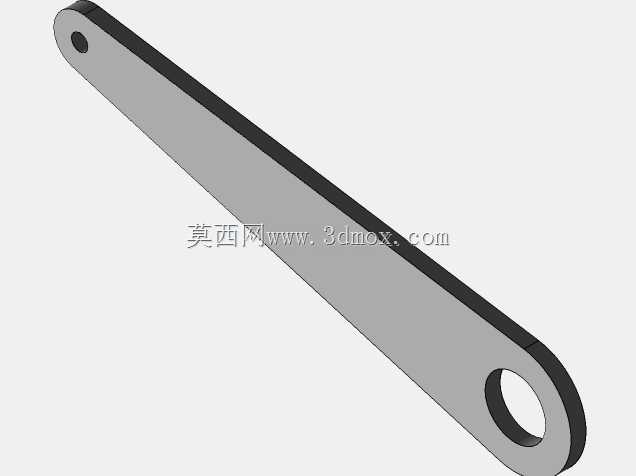

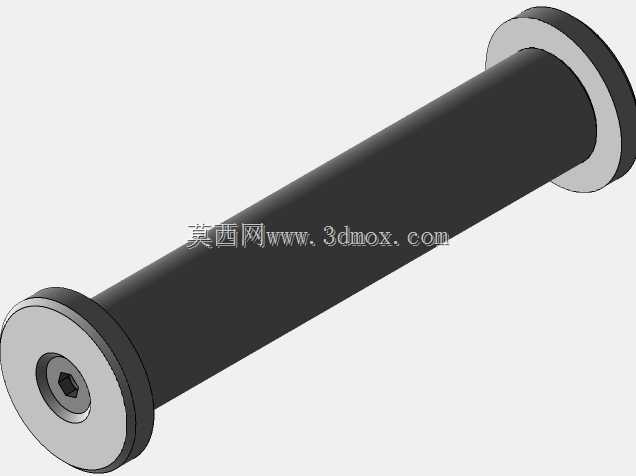

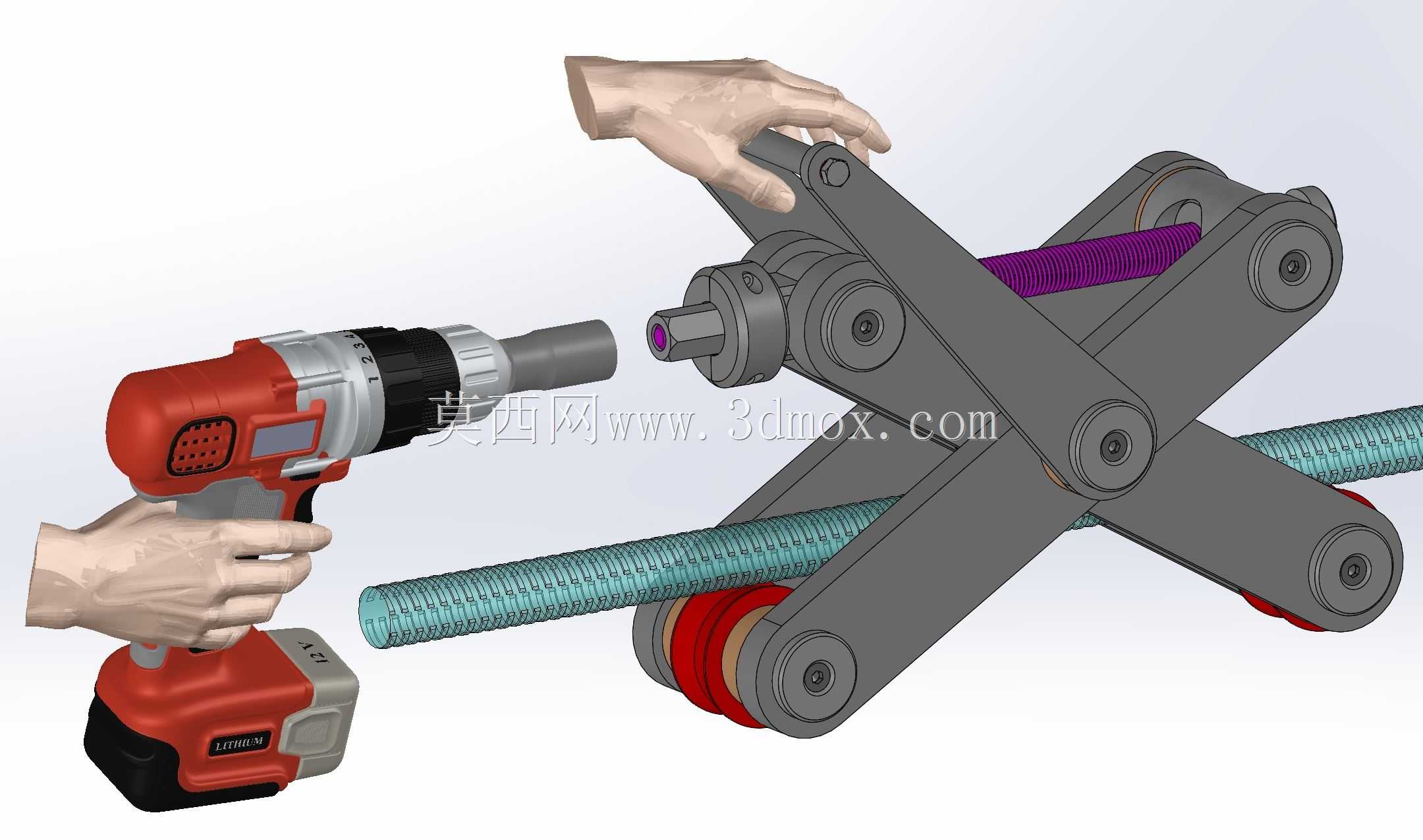

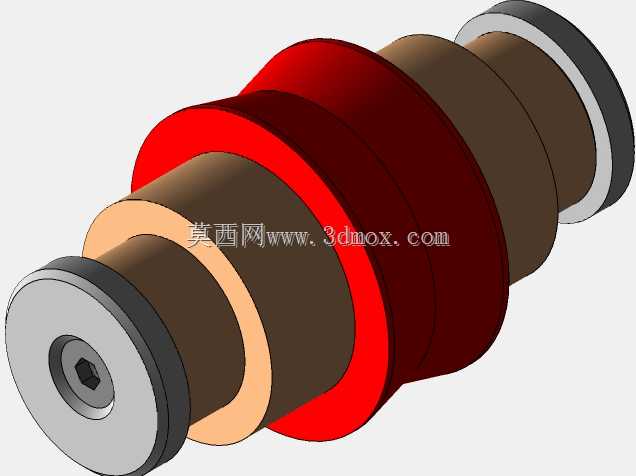

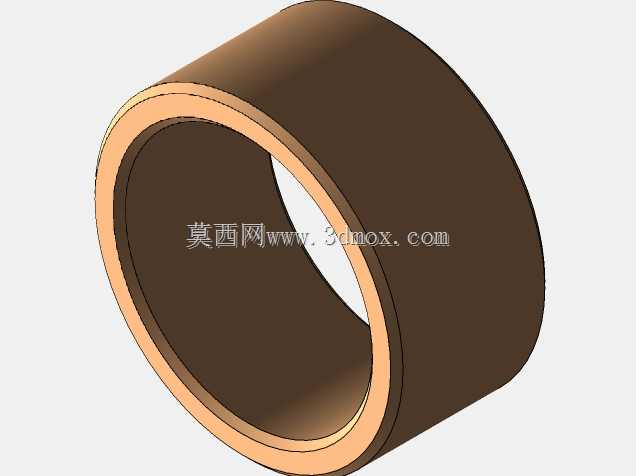

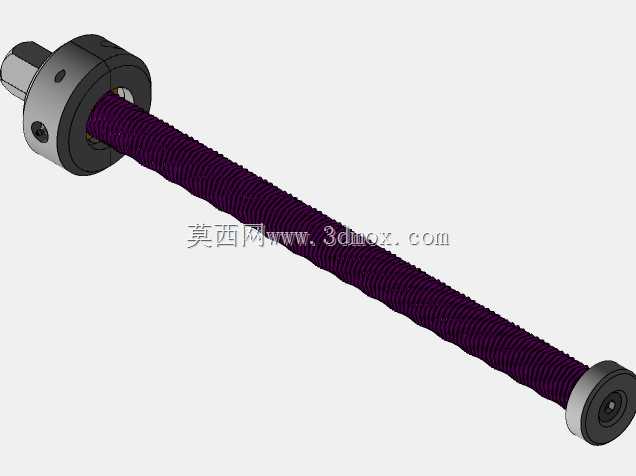

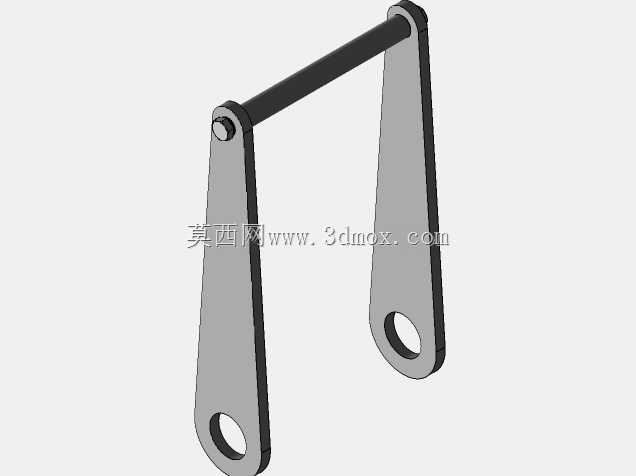

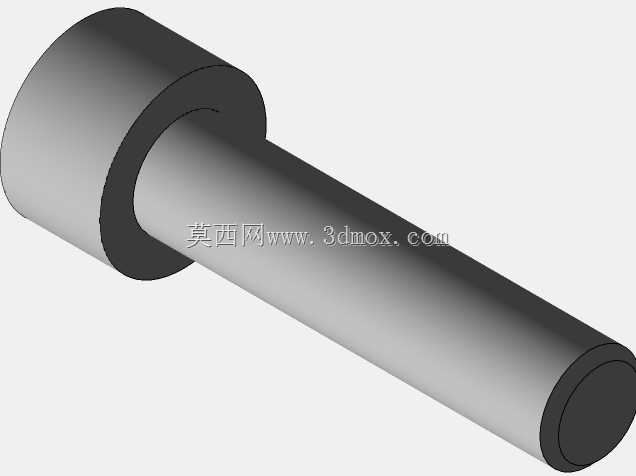

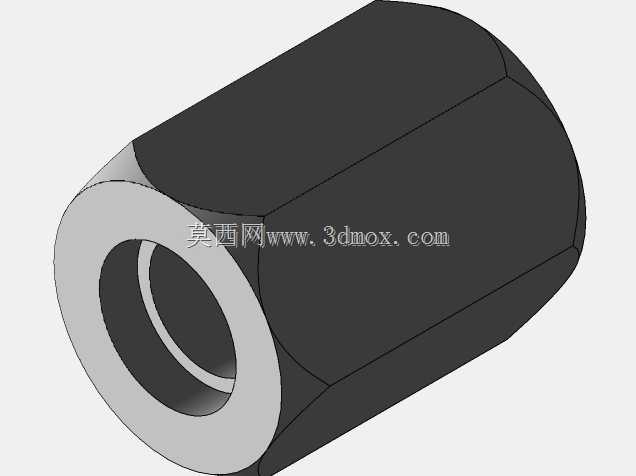

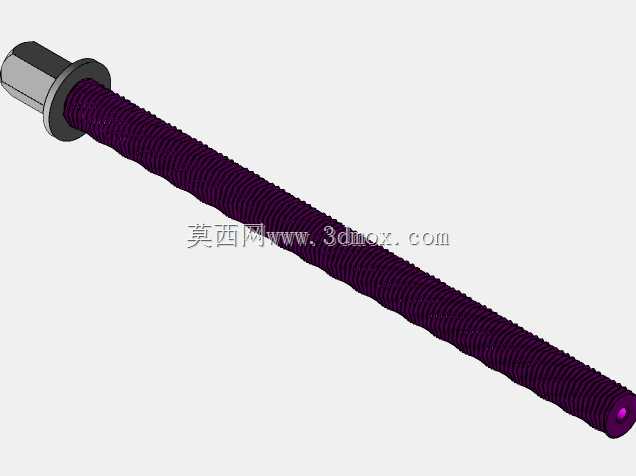

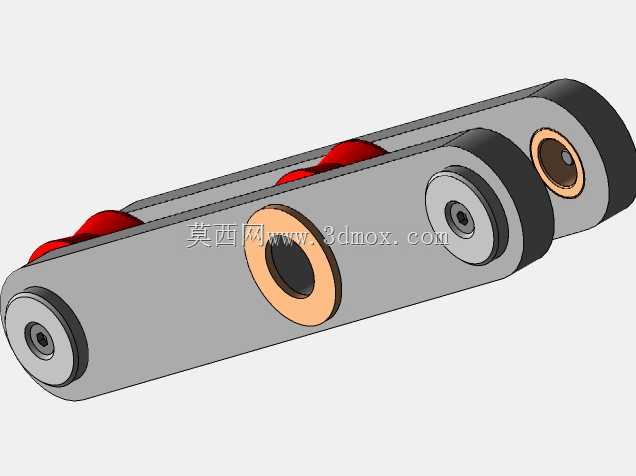

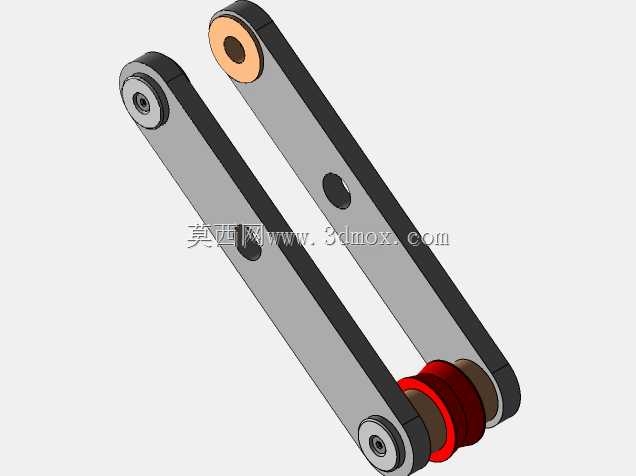

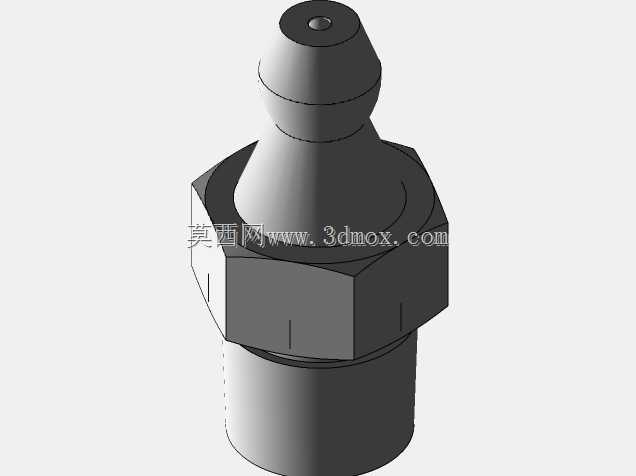

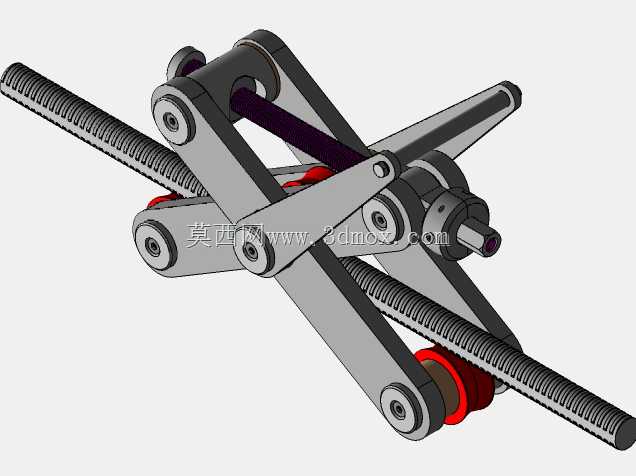

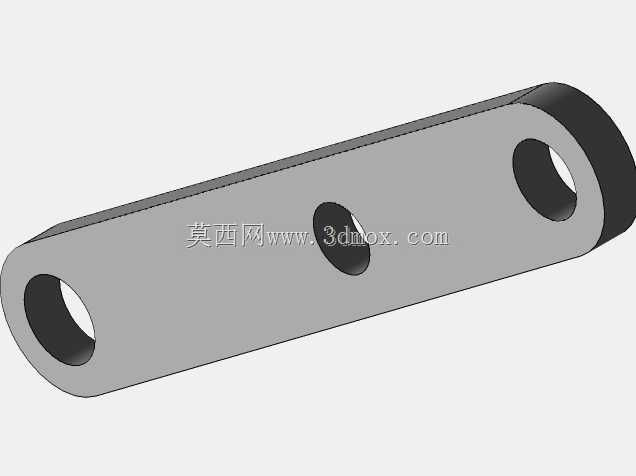

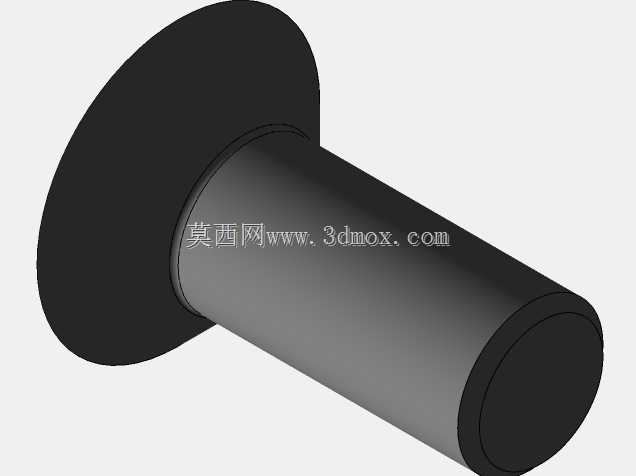

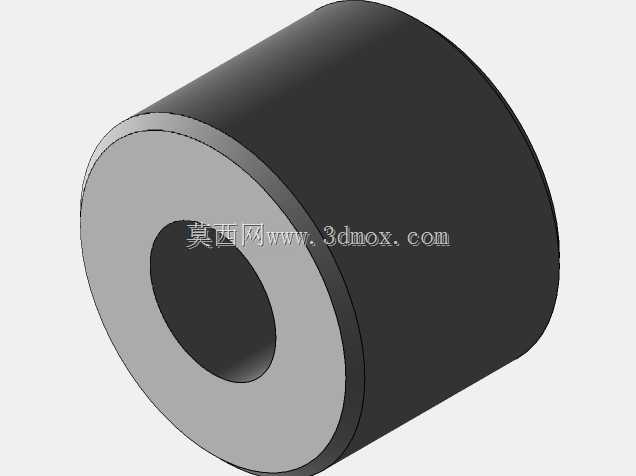

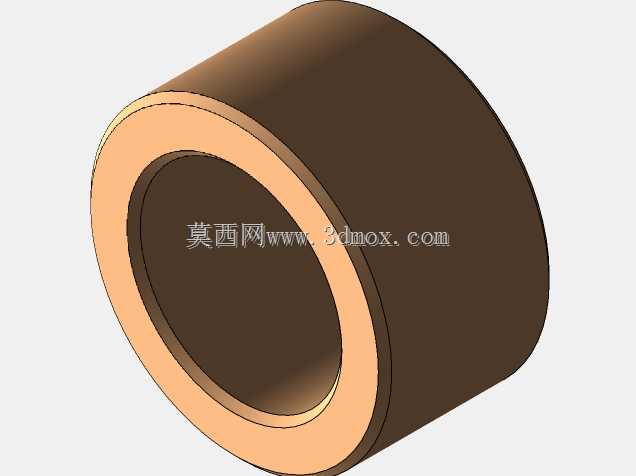

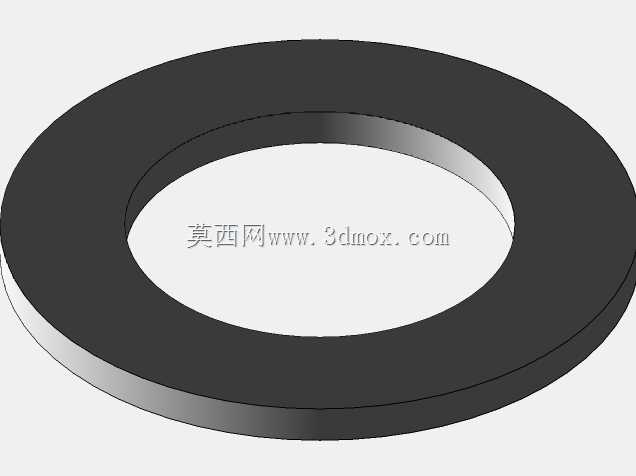

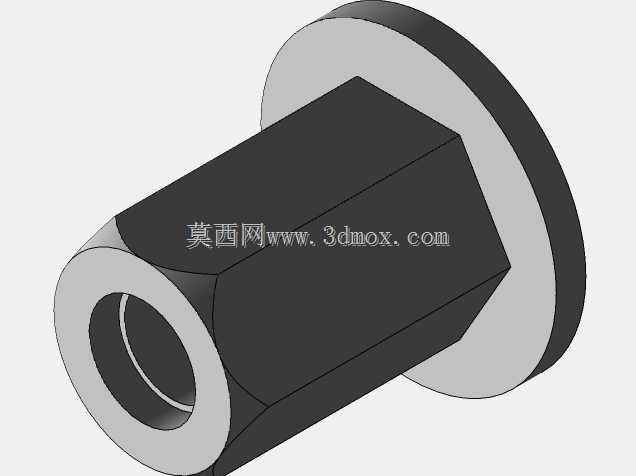

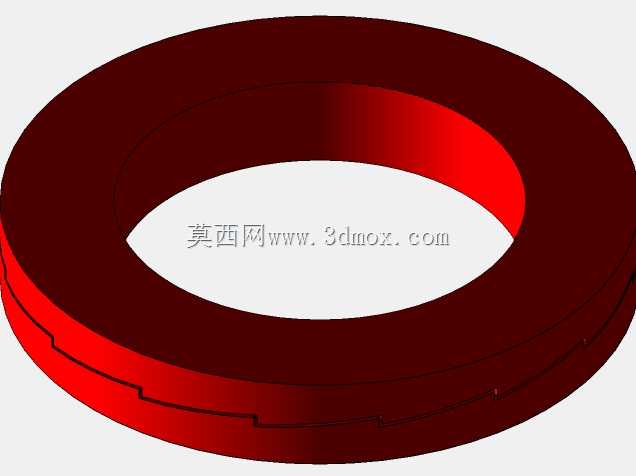

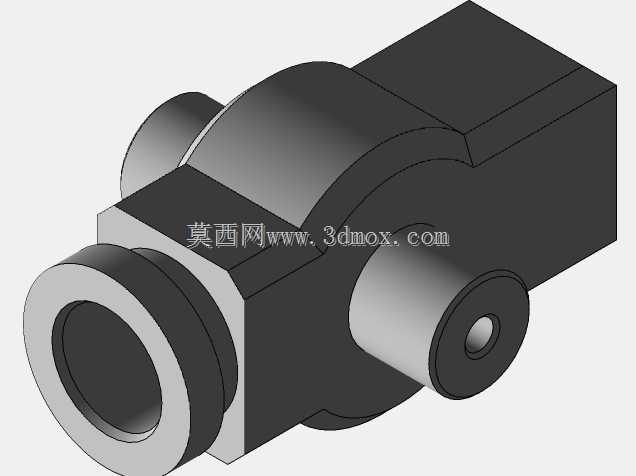

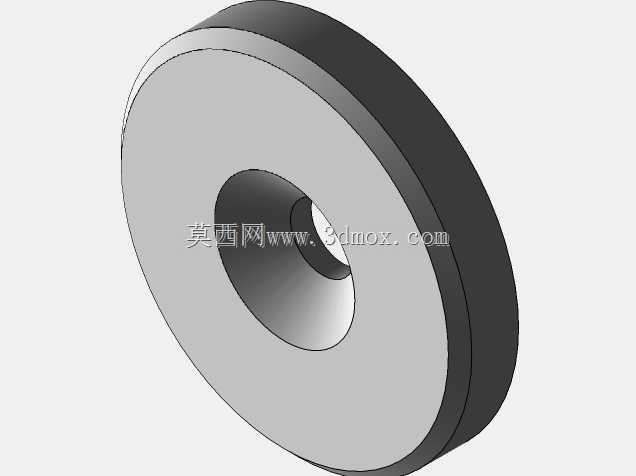

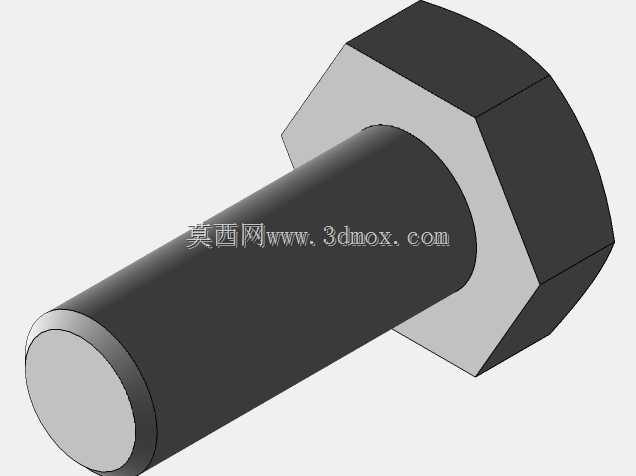

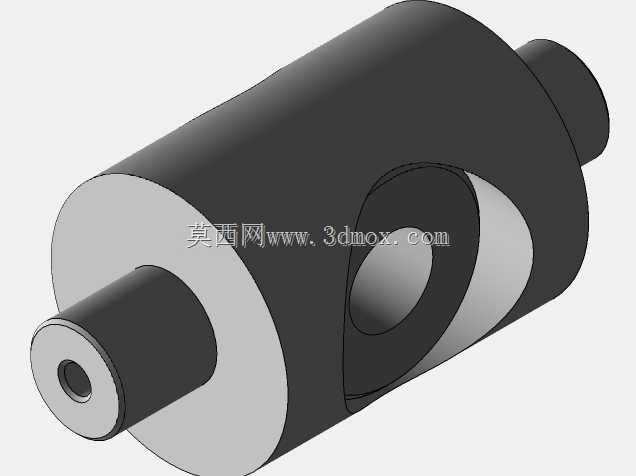

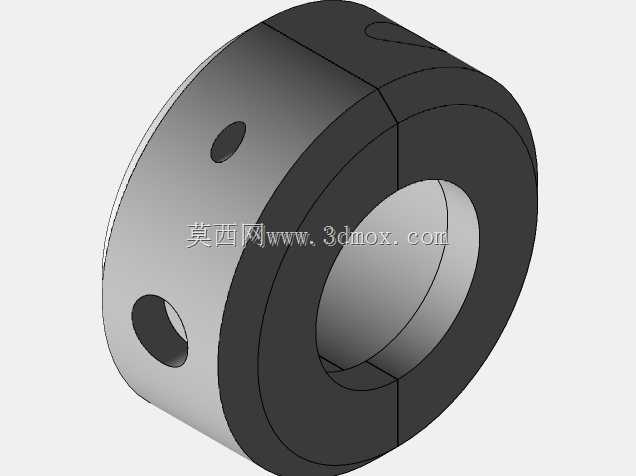

该顶升机构采用剪式交叉臂作为核心承载结构，搭配梯形螺旋传动副实现升降动作的动力传递，可适配充电式手电钻作为外部动力输入源，替代传统手动摇杆操作，大幅降低重载顶升作业的人力消耗，在小型设备检修、重物移位、轻型构件安装对位等场景中具备较高的实用价值。从结构设计逻辑来看，剪臂采用对称双组交叉布置，铰接点均配置耐磨衬套与销轴连接，保证臂体开合过程中无卡滞、无偏载，上下承载端设置防滑胶垫与定位卡槽，避免顶升过程中支撑面打滑移位；螺旋传动副选用大导程梯形丝杠，配合铜质传动螺母，既具备足够的轴向承载能力，又能实现动力输入后的快速升降响应，丝杠端部设计有标准六角接头，可直接与手电钻夹头适配，无需额外转换接头，同时保留手动摇杆接口，在无电动工具的场景下仍可正常操作。在安装边界与尺寸适配方面，该机构完全收拢状态下整体高度较低，可塞入间隙较小的设备底部或重物下方，无需提前垫高作业面，最大顶升高度可覆盖常规轻型设备检修的支撑需求，单组机构的额定承载能力适配日常民用、小型机修场景的重物顶升需求，多组联动使用时可支撑更大尺寸、更大重量的构件完成同步升降。设计过程中对剪臂的受力路径做了针对性优化，交叉臂的板材厚度、铰接点位置均经过受力校核，避免重载状态下臂体出现塑性变形，丝杠的轴向限位结构设置在剪臂的铰接端，将传动过程中的径向力完全释放到剪臂结构上，不会对丝杠产生额外的弯曲载荷，有效延长螺旋传动副的使用寿命。实际使用时，操作人员一手扶持电钻保持动力输入的同轴度，另一手可扶住机构本体保证放置稳定，顶升过程中丝杠转动带动两组剪臂同步收拢，推动上下承载面平稳抬升，整个升降过程无冲击、无突跳，可在任意行程位置实现自锁，不会因为动力输入中断出现负载下坠的风险，相较于传统液压式小型顶升工具，该结构不存在液压油泄漏、密封件老化失效的问题，长期存放后仍可随时投入使用，维护成本极低。在结构细节处理上，所有铰接销轴的端部均设置防脱卡簧，避免作业过程中销轴脱出引发安全隐患，剪臂的边缘做了倒圆角处理，避免搬运、使用过程中划伤操作人员，丝杠表面做了发黑防锈处理，适配车间、车库等多尘、潮湿的作业环境，传动螺母处预留有润滑脂注入口，可定期补充润滑降低传动磨损，整个机构的零部件均为常见机加工件，加工难度低，备件替换方便，无需专用工装即可完成拆解维护。
