带扁平加强底部优化的柴油储油箱结构

　　在柴油动力设备的燃油供给系统中，储油箱是保障燃料稳定存储、供给的核心承压部件，广泛应用于固定式柴油发电机组、工程作业柴油动力设备、中小型船舶辅机动力单元等场景，其结构可靠性直接决定整套动力系统的运行安全，一旦在承压工况下出现结构失效，轻则引发燃油渗漏导致供能中断，重则造成燃油泄漏引发安全事故。

　　此前同类型常规圆柱柴油油箱在实际压力测试中暴露出底部结构强度不足的问题，在额定工作内压下，底部与支撑结构连接区域、端盖边缘位置应力集中系数超出材料许用应力阈值，存在塑性变形甚至开裂的失效风险。针对这一问题，本次结构优化在原有圆柱型油箱主体的基础上，对底部结构做了针对性的扁平加强设计，没有采用传统额外焊接外置加强筋的方案，而是通过调整底部壳体的型面曲率，将底部区域设计为带平缓过渡的扁平加强结构，让壳体自身的型面形成连续的受力传力路径，避免外置加强筋与壳体焊接位置产生新的焊接应力集中点，同时在底部与支撑支座的连接位置做了局部增厚过渡，匹配支撑块的安装接触面，保证支撑载荷能够均匀分散到壳体壁面，不会出现局部载荷过载的情况。

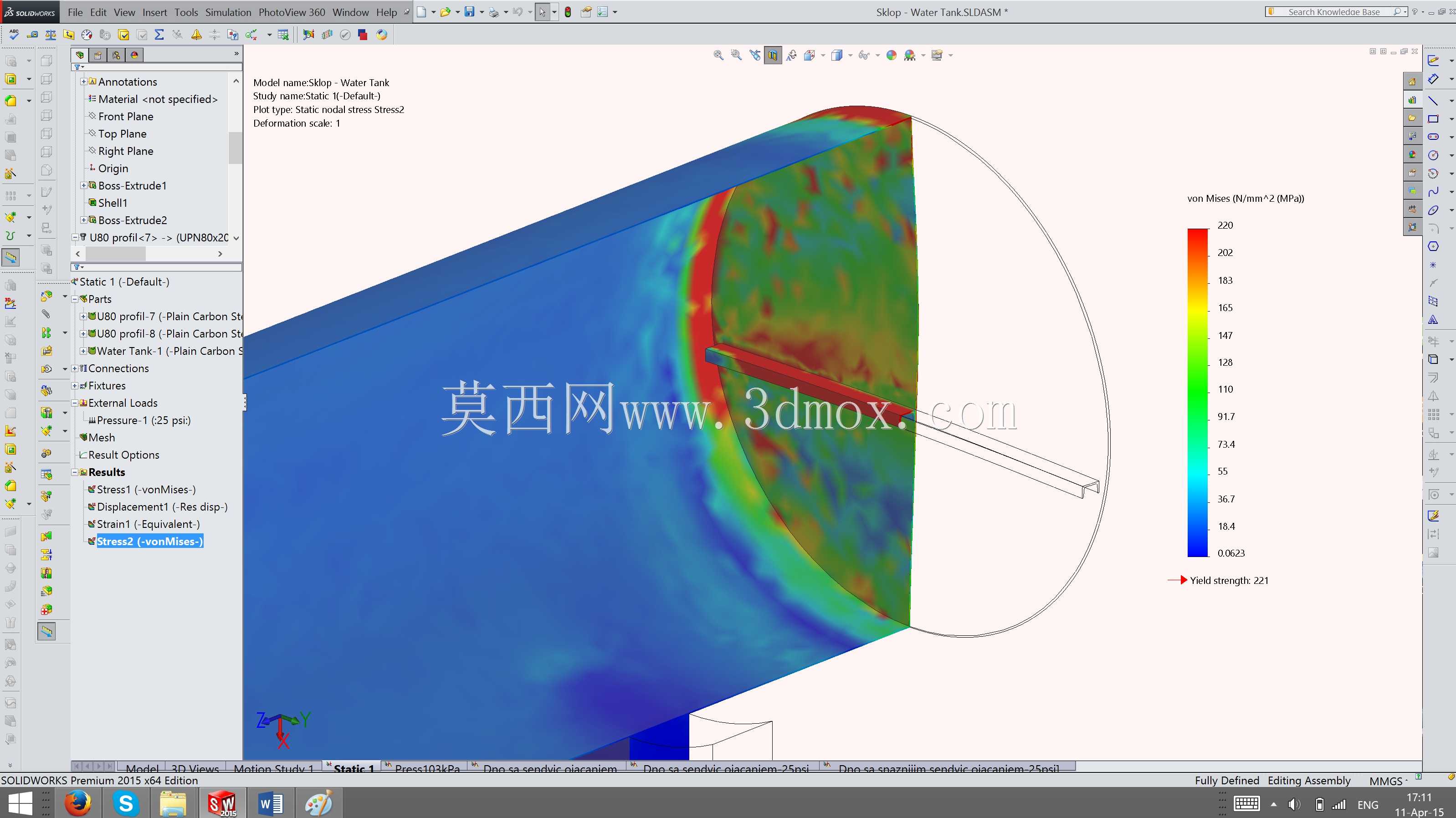

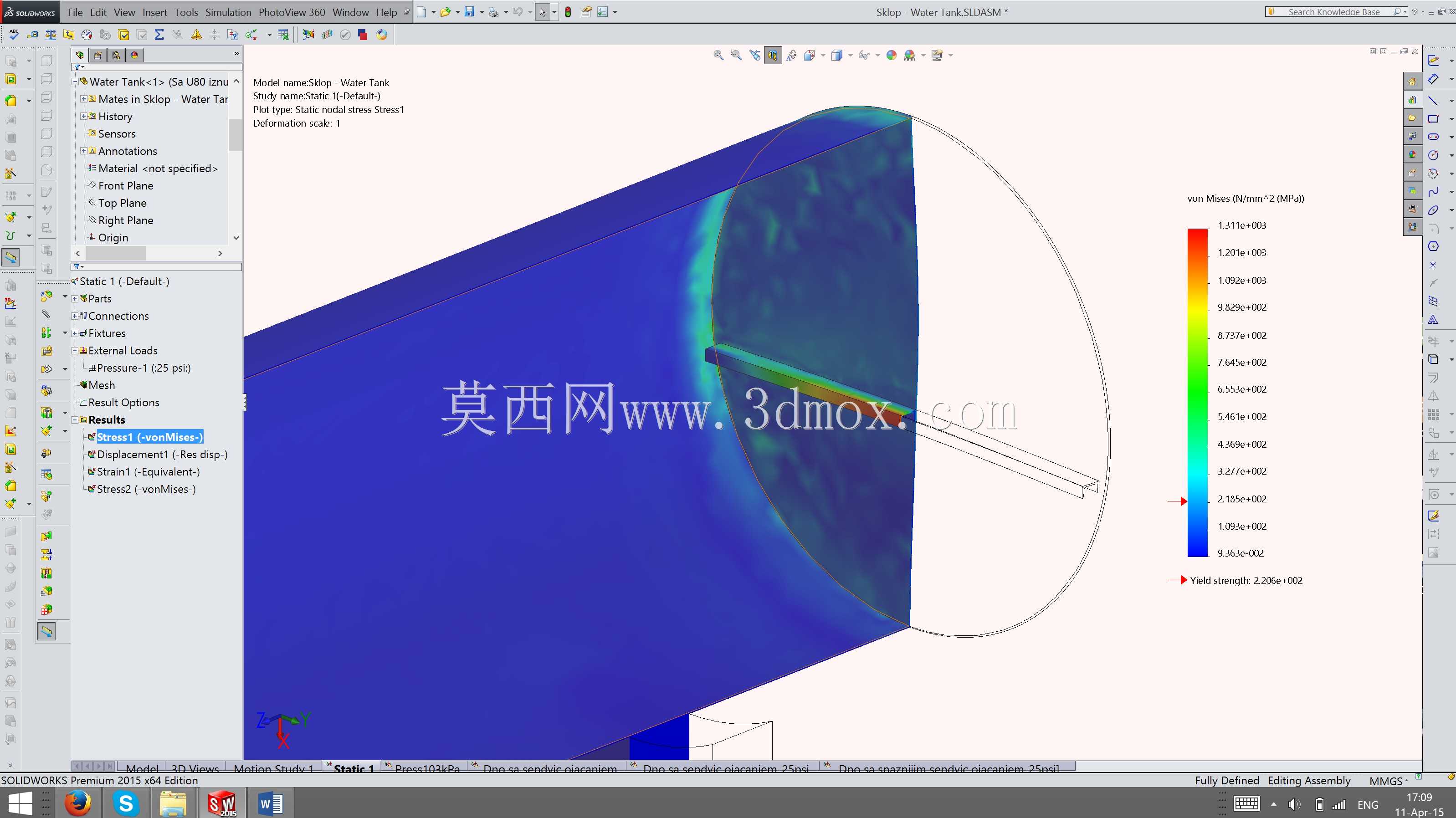

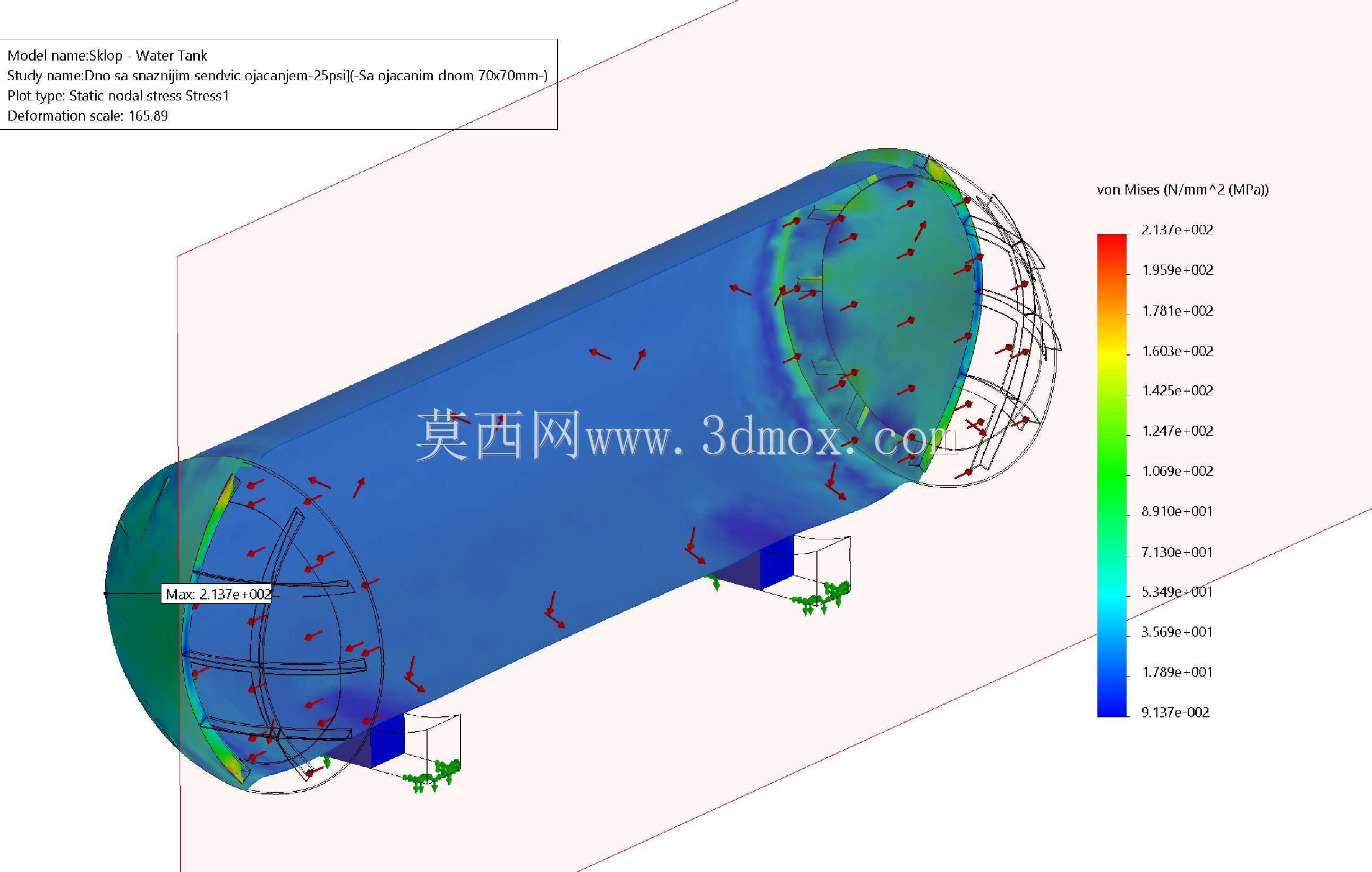

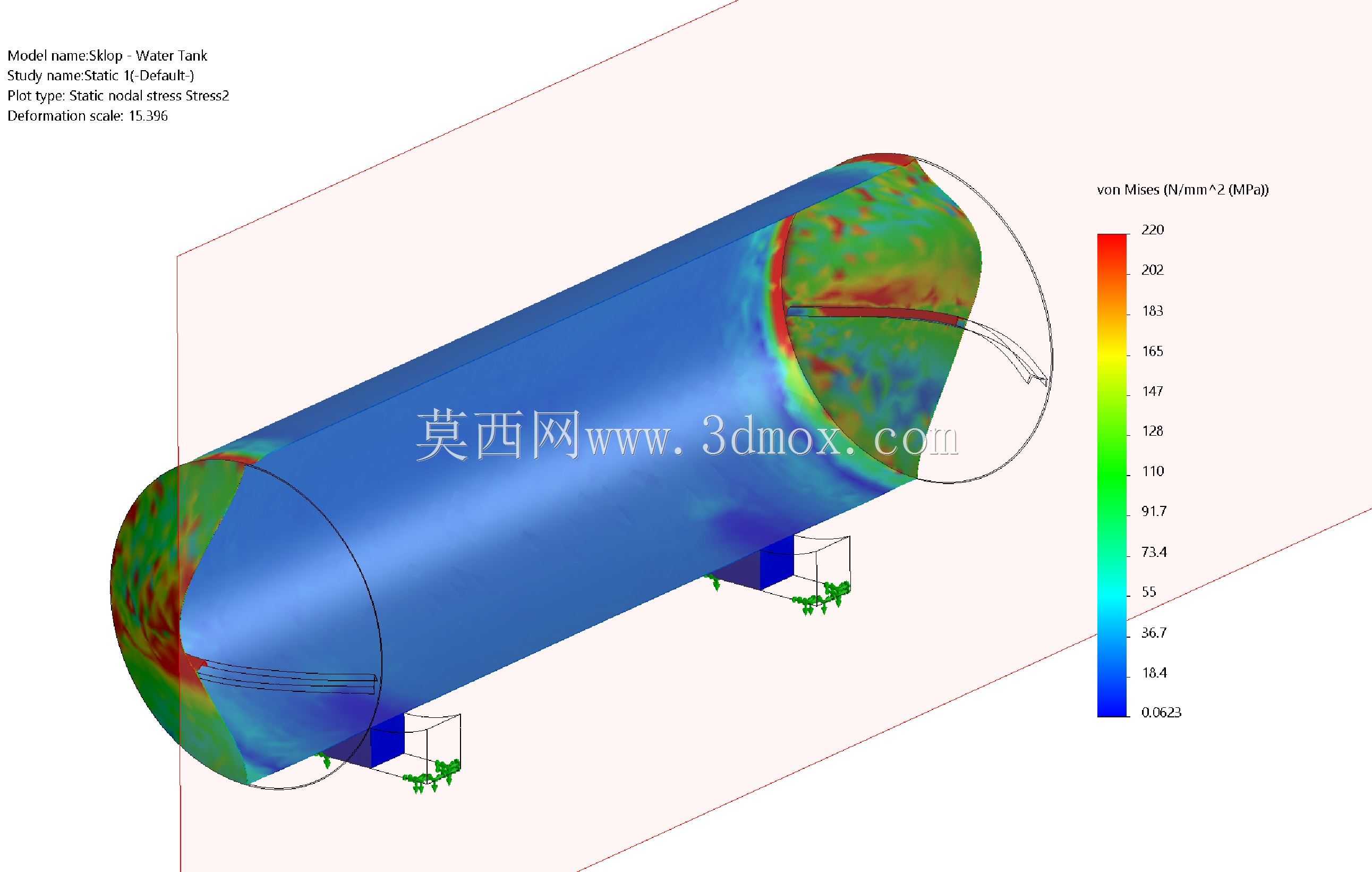

　　从结构受力的仿真结果来看，优化后的油箱整体应力分布更均匀，端盖位置的应力峰值相比原结构有明显下降，原来应力集中的底部支撑区域应力水平被控制在材料许用应力范围内，承压能力满足额定工作压力下的强度要求，同时扁平的底部结构也让油箱的安装重心更低，在设备运行产生振动的工况下，整体安装稳定性更好，减少了支撑结构需要承受的倾覆力矩。

　　在安装边界层面，该油箱采用两端下部的块状支撑作为安装固定位，安装时需要保证两个支撑块的安装平面度误差控制在合理范围内，避免安装过程中对壳体产生额外的装配预应力；油箱主体为圆柱回转结构，端盖采用碟形封头结构，封头与筒体的连接位置做了圆弧过渡，减少转角位置的应力集中，端盖上预留的各类接口位置在优化过程中也同步做了局部加强，避免接口开孔对整体结构强度造成削弱。

　　实际应用中，这类带扁平加强底部的柴油油箱，相比传统外置加强筋的同容积油箱，焊接工序更少，生产过程中焊接变形的控制难度更低，同时壳体外表面更规整，后续做防腐喷涂、外护层安装的工艺性更好，没有加强筋形成的清洁死角，日常运维过程中更容易清理表面积灰与油污。在储油功能层面，优化后的底部扁平结构也让油箱的最低储油液位更低，能够减少油箱底部的残油存量，提升燃油的利用率，同时底部的平缓型面也便于布置排污口，日常维护时排放油箱底部沉积的杂质与积水更顺畅，不会出现杂质在加强筋缝隙处沉积无法排出的问题。

　　从结构设计的逻辑来看，本次优化没有单纯通过增加板材厚度来提升强度，而是通过型面的优化调整来改善受力路径，在控制整体重量不出现明显增加的前提下，提升了结构的承压能力，兼顾了强度、工艺性与使用维护的便利性，能够适配多数中低压工况下的柴油存储需求，在安装空间允许的前提下，可直接替代原有同直径规格的常规圆柱油箱，不需要对配套的安装支撑结构做大幅改动，适配性较强。
