钢结构屋檐焊接支撑桁架受力分析模型

在工业厂房、大跨度仓储建筑以及民用坡屋顶建筑的檐口构造中，这类焊接式钢桁架支撑是承担檐口荷载、传递屋面载荷至竖向承重柱的核心受力构件，日常应用场景覆盖轻钢厂房檐口封边承重、户外雨棚悬挑支撑、老旧建筑檐口结构加固改造等多个工程场景，区别于现浇混凝土檐口构造，钢桁架檐口自重更轻、施工安装速度更快，适配大跨度悬挑的受力需求，尤其在需要控制结构自重、缩短施工周期的改扩建项目中应用占比逐年提升。

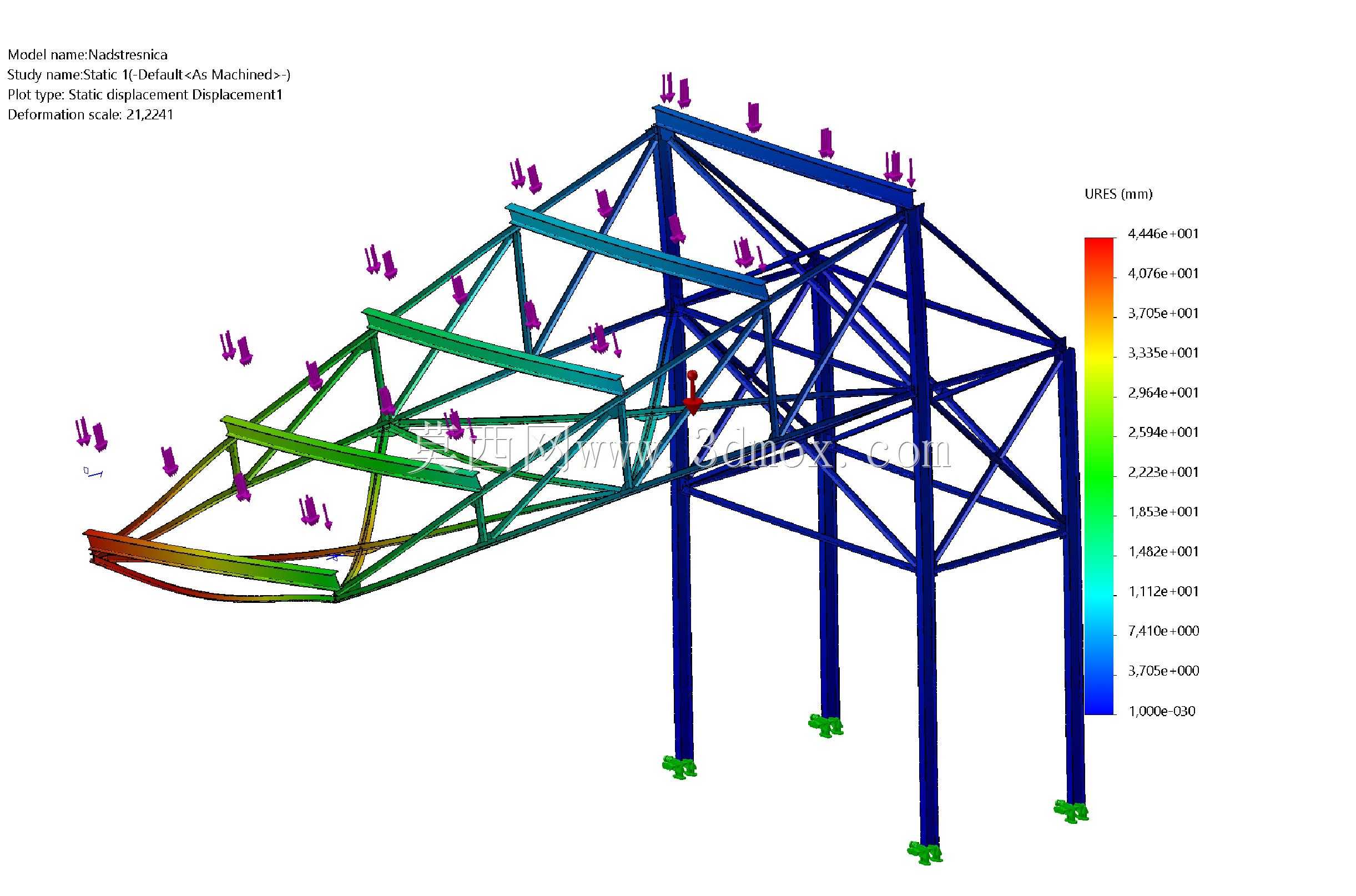

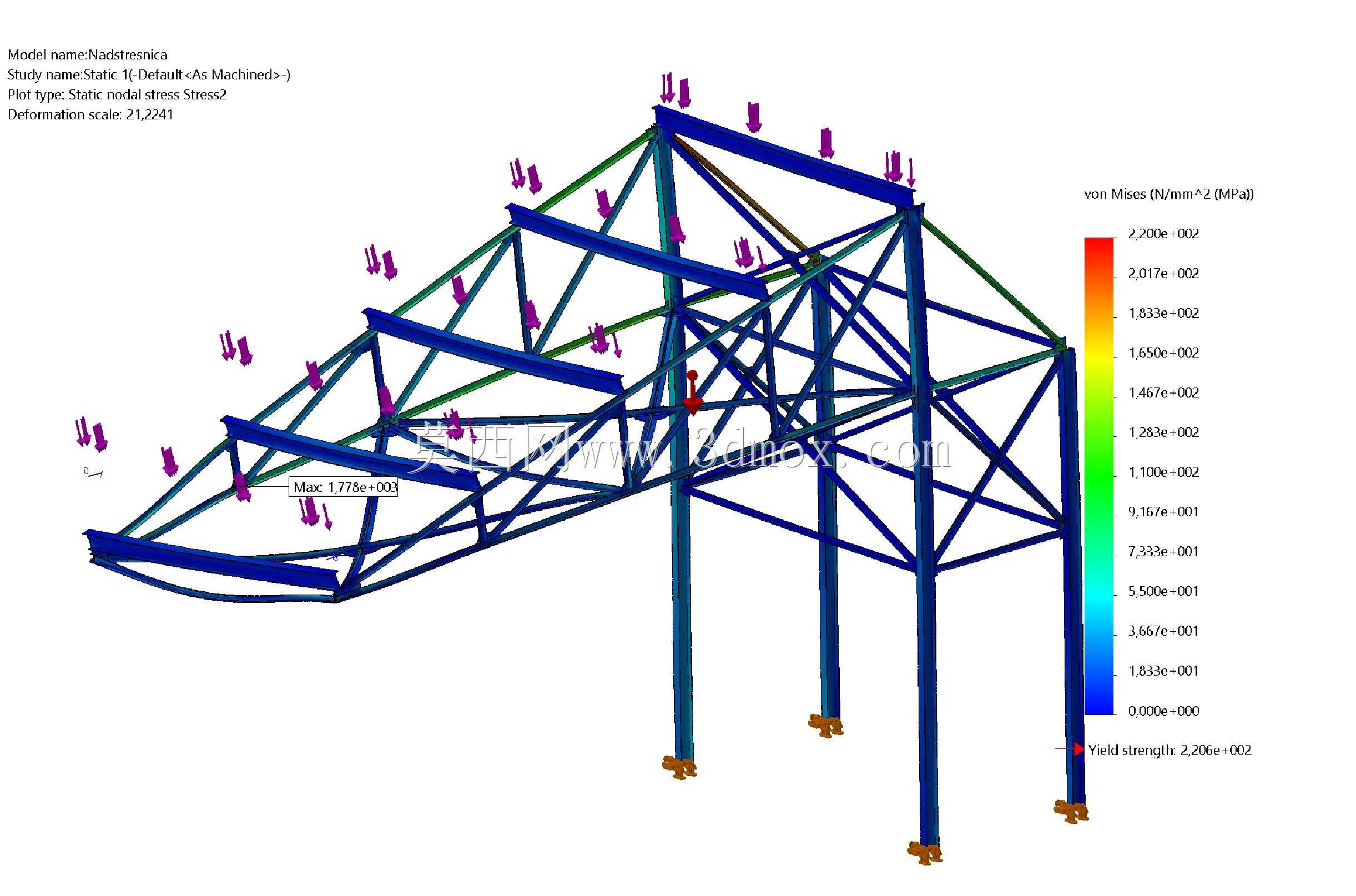

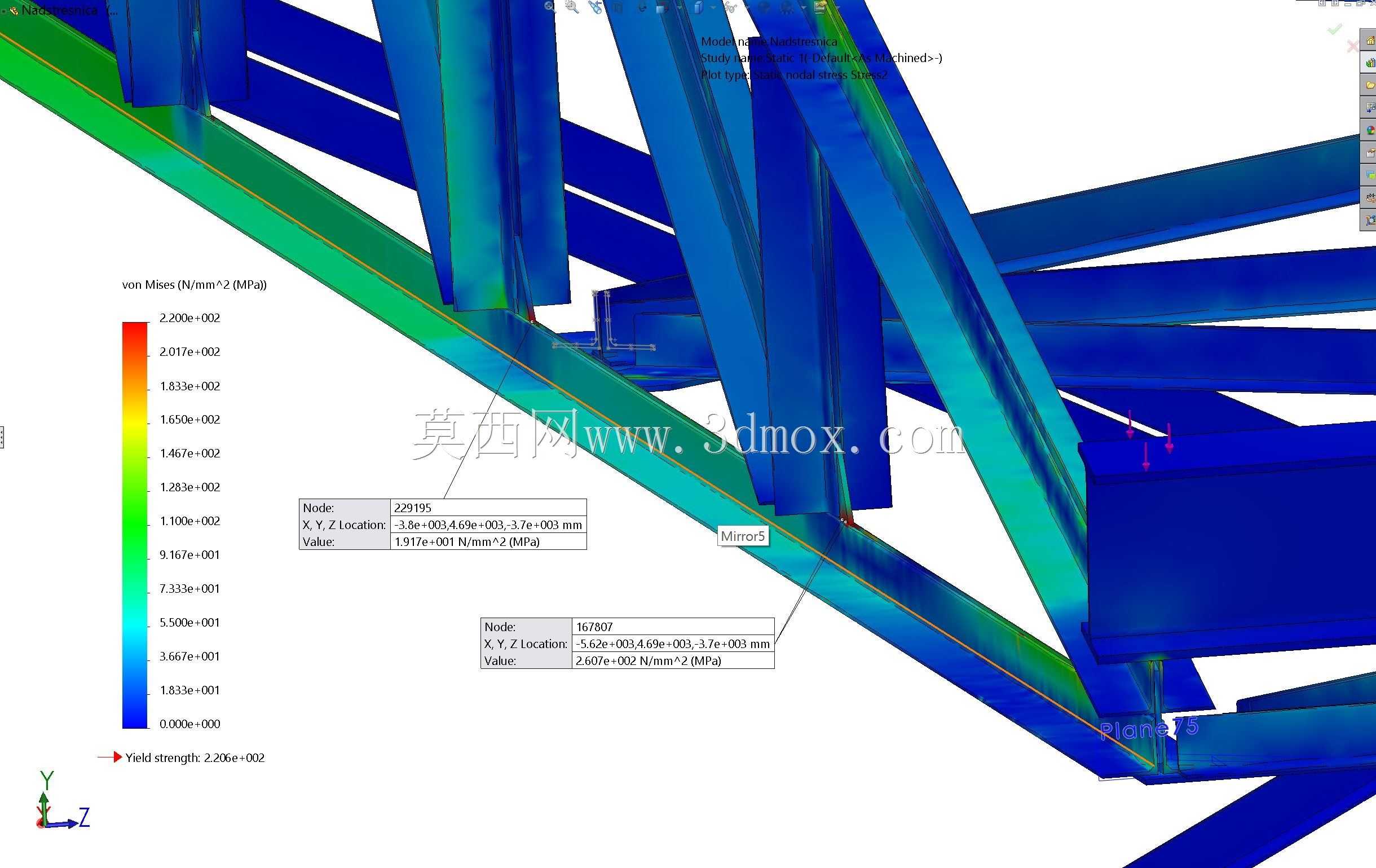

从实际用途来看，该桁架结构一方面要承接屋面檐口位置的恒载，包括屋面覆盖材料自重、檐口封边构件重量、附属管线及吊顶荷载，另一方面还要承担活载作用，包括檐口位置的积雪荷载、检修人员施工荷载、极端天气下的风荷载上吸与下压力，同时还要将上部承接的所有荷载通过竖向立柱平稳传递至下部基础结构，避免檐口位置出现应力集中导致的结构变形、焊缝开裂等问题。图中展示的位移云图是结构受力仿真的结果，通过有限元分析可以直观看到不同杆件在荷载作用下的变形量分布，从云图色彩梯度可以看出，悬挑端下侧杆件变形量相对更大，这也符合悬臂桁架受力的基本规律，设计阶段通过这类仿真分析可以提前识别受力薄弱位置，优化杆件截面选型与节点焊接工艺，避免实际投用后出现结构失效问题。

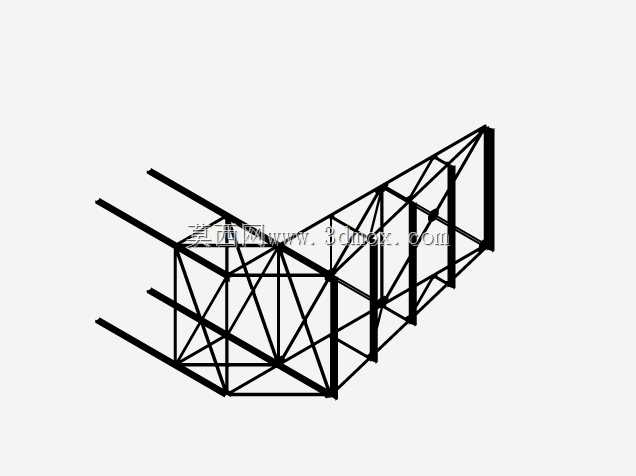

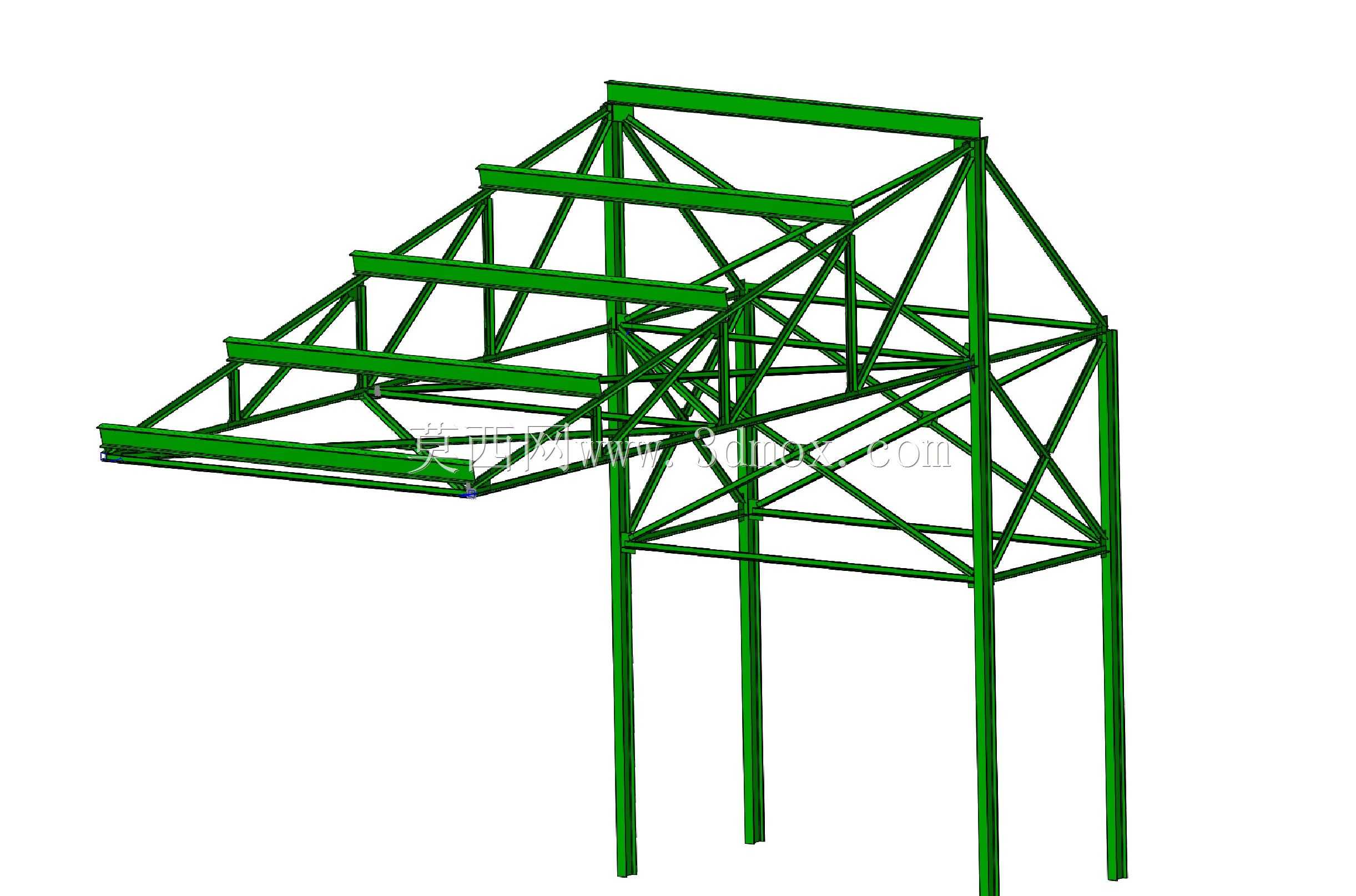

从功能特性上看，该结构采用全焊接连接形式，相比螺栓连接的桁架结构，整体刚度更好，节点不存在滑移间隙，受力传递更直接，适合檐口这类长期承受交变风载、振动荷载的部位；整体采用三角形桁架构造形式，通过斜腹杆、横撑与上下弦杆的组合，将单一杆件的受弯受力转化为杆件的拉压受力，充分发挥钢材抗拉压性能优异的材料特性，在同等承重能力下可以大幅降低材料用量，控制结构整体自重。竖向立柱底部设置的锚固支座，是结构与下部基础连接的关键节点，通过锚栓将立柱与下部混凝土基础或钢结构主梁连接，约束结构的水平位移与竖向沉降，保证整体结构的稳定性。

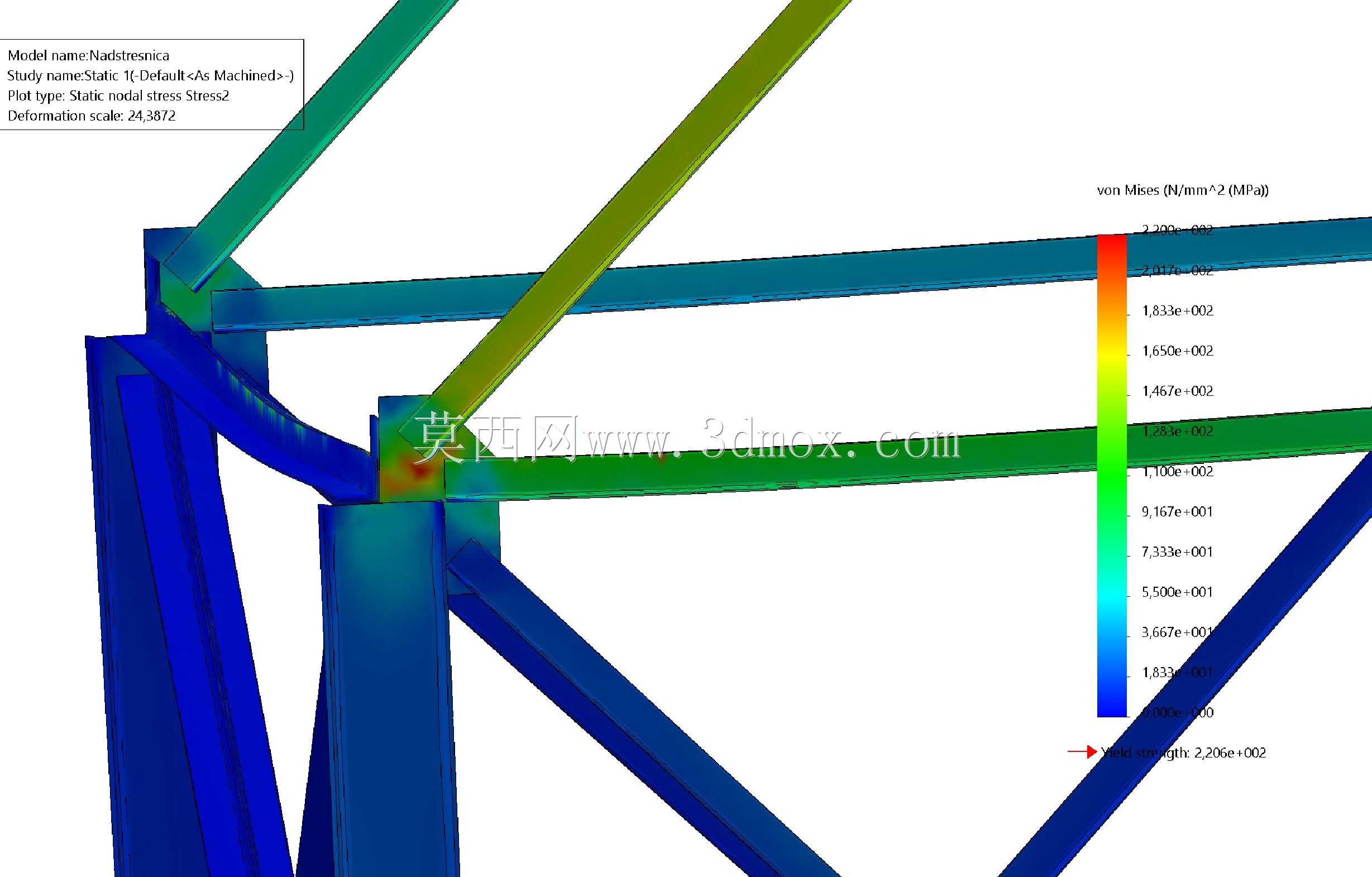

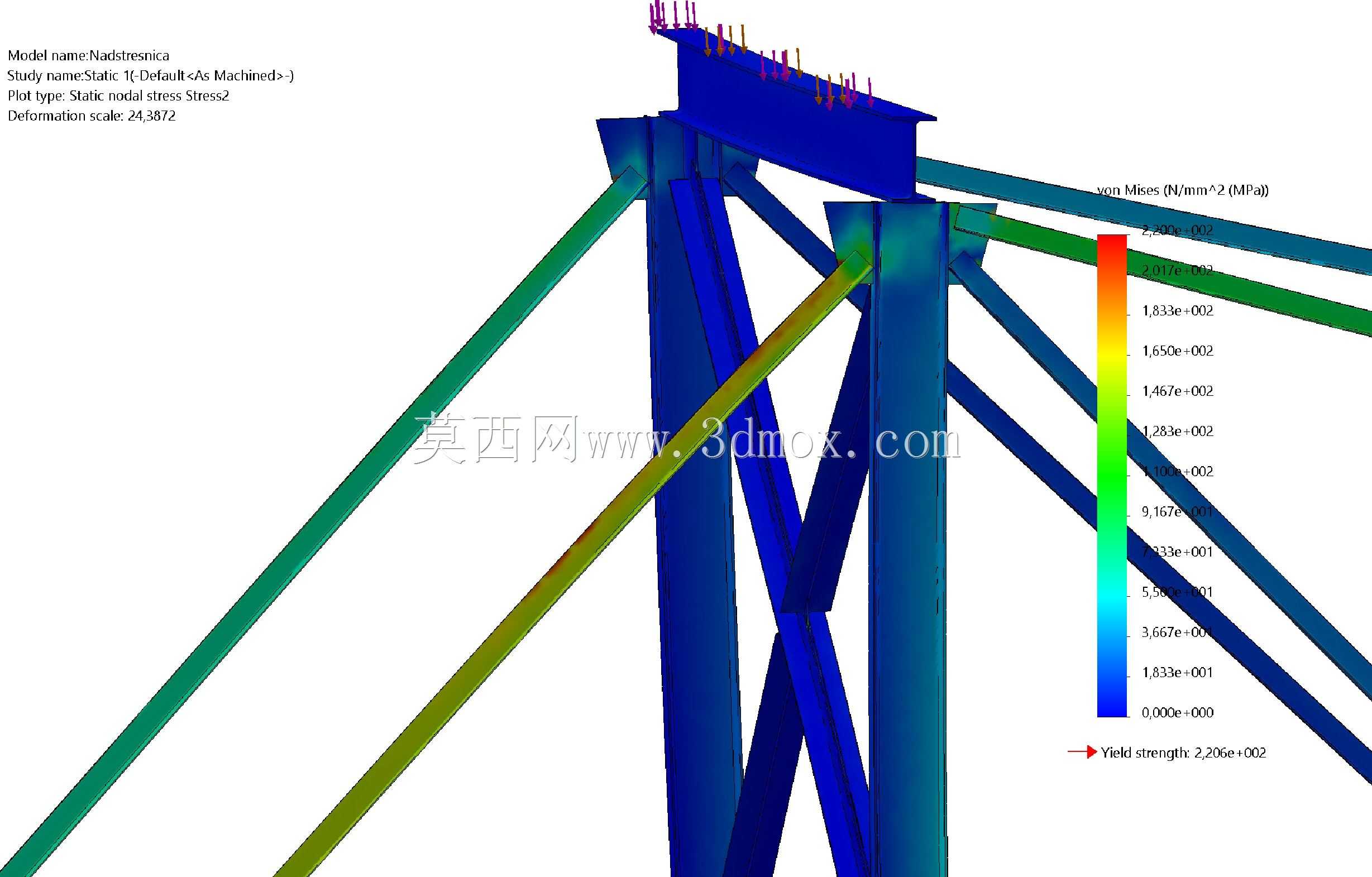

设计思路上，该结构首先根据檐口悬挑长度、总承重需求确定桁架的整体高度与杆件排布密度，悬挑长度越大，桁架的截面高度需要对应提升，以此控制上下弦杆的内力值，避免杆件长细比过大导致失稳；腹杆的排布采用交叉斜撑形式，将每个节间的尺寸控制在合理范围，减少弦杆的计算长度，同时保证每个节点位置的受力可以通过多根腹杆快速分散传递，避免单根杆件受力过载。节点位置的焊接设计是整个结构的核心，所有杆件交汇位置需要采用满焊工艺，根据杆件的壁厚确定焊脚高度，避免出现虚焊、漏焊问题，对于受力较大的支座节点、上下弦与腹杆交汇的主节点，还可以增设节点板加强，分散焊缝位置的应力，避免长期荷载作用下焊缝出现疲劳开裂。

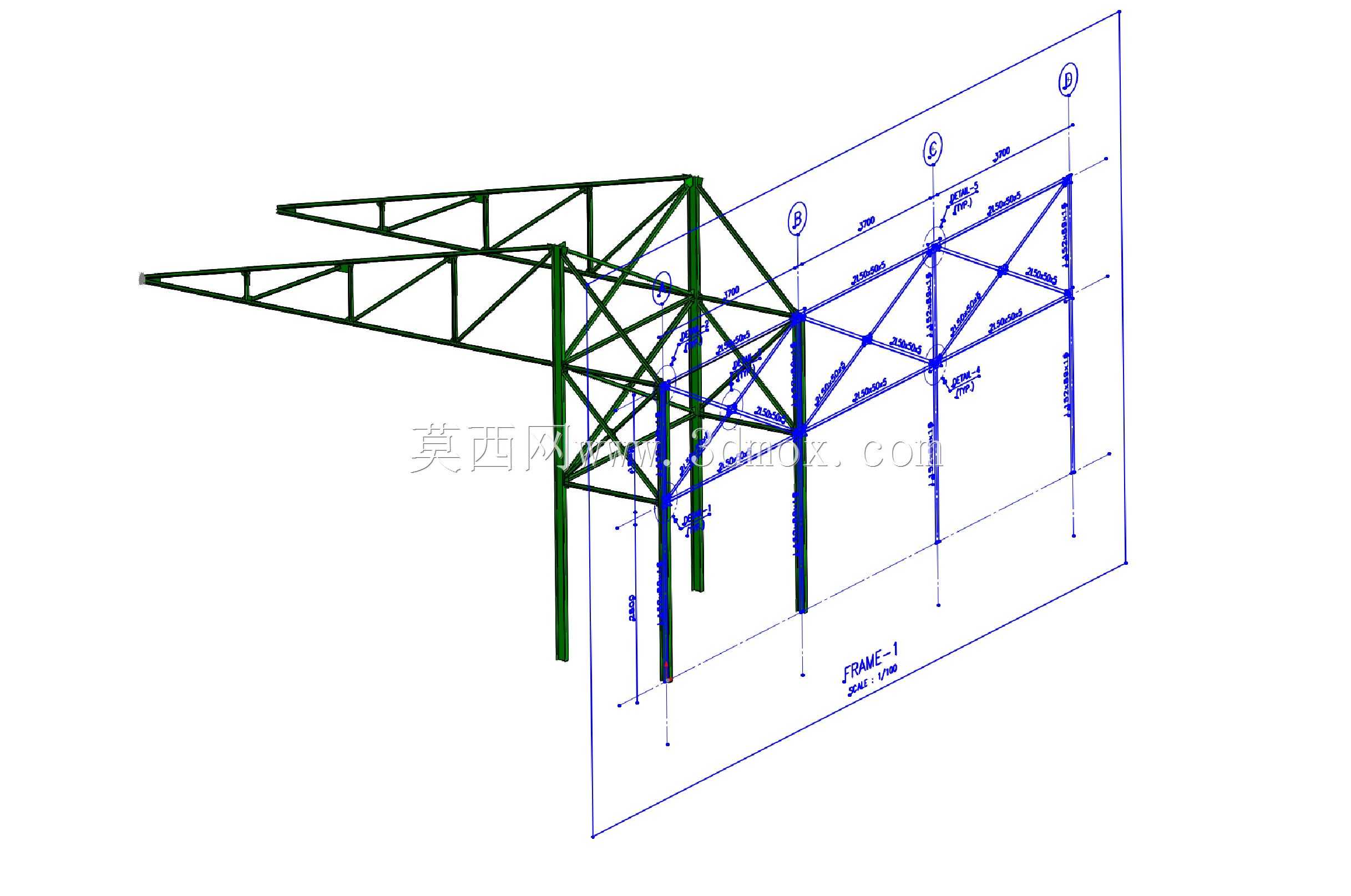

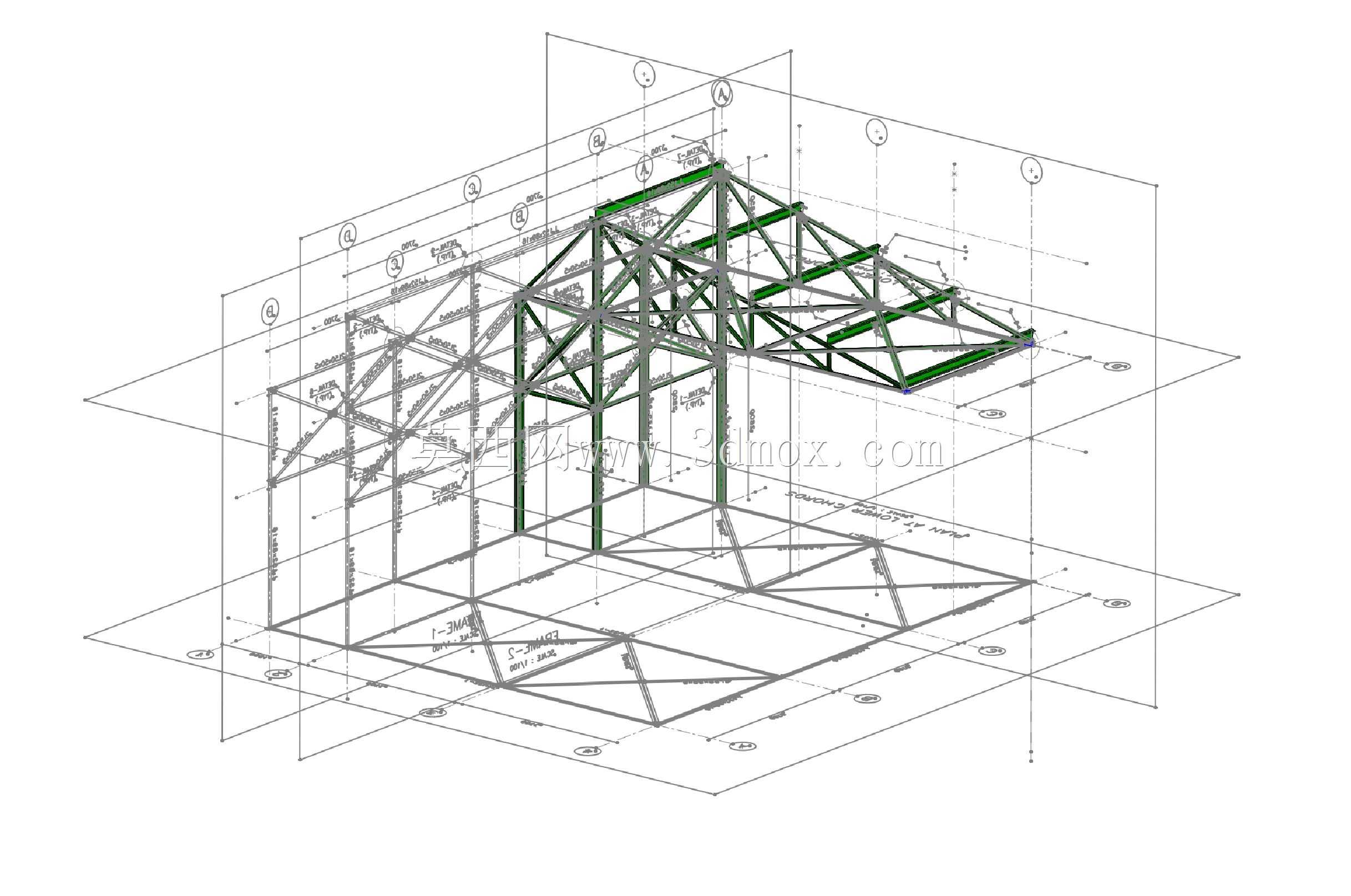

从安装边界与尺寸控制角度来看，该桁架在工厂预制阶段需要严格控制每根杆件的下料长度与焊接角度，因为全焊接结构一旦焊接完成后无法像螺栓结构那样进行尺寸微调，预制时的尺寸偏差会直接导致现场安装时立柱无法与基础锚栓对位、桁架端部无法与屋面主梁精准对接。现场安装时首先要固定竖向立柱的位置，保证立柱的垂直度偏差控制在规范允许范围内，再进行桁架段与立柱的焊接连接，安装过程中需要设置临时支撑固定桁架位置，避免焊接过程中结构出现变形，所有焊接工作完成、焊缝质量检测合格后再拆除临时支撑。结构安装完成后需要保证檐口的悬挑端水平度符合设计要求，避免出现端部下垂导致的排水坡度异常、檐口外观不齐等问题，同时要预留出屋面覆盖材料、檐口排水槽的安装空间，避免桁架杆件与后续附属构件安装出现位置冲突。在防腐处理上，所有杆件焊接完成后需要整体做除锈、喷涂防腐涂层处理，对于户外使用的场景还要增加面漆层，提升结构的抗锈蚀能力，延长整体结构的使用寿命。
