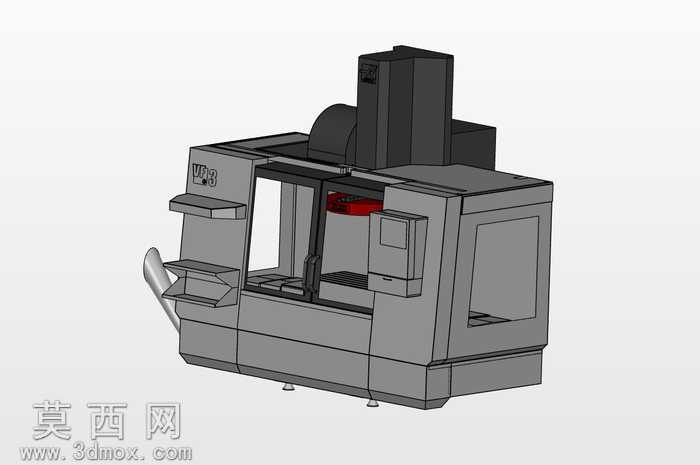

哈斯VF-3立式加工中心整机三维建模作品

本作品为哈斯VF-3立式加工中心的全尺寸三维仿真建模成果，建模过程严格参考该型号机床的官方外观参数与实体结构比例，在三维建模软件中完成从基础轮廓搭建到细节特征刻画的全流程制作。建模初期首先确定机床整体长宽高比例基准，以机床底座为定位原点，依次搭建床身主体、立柱结构、主轴箱、操作面板、刀库区域、排屑机构等核心模块的基础几何体，通过拉伸、切除、放样等基础建模命令完成大形构建，保证各模块的装配位置与真实机床完全匹配，避免出现结构错位、比例失调的问题。在细节处理阶段，针对机床外防护的钣金折边、操作面板的按键区域布局、主轴端面的刀具接口、侧挂式刀库的轮廓造型、侧面排屑器的倾斜出料结构、底座调平支脚的造型、操作站的悬臂连接结构等细节进行逐一细化，还原真实机床的外观特征，同时对机床内部的工作台面、T型槽结构、防护门的滑动轨道区域也做了对应建模，保证模型的结构完整性。材质与渲染环节，针对不同部件匹配对应材质属性：机床外防护钣金件赋予哑光灰色金属烤漆材质，调整材质的粗糙度与反光度还原工业机床漆面的质感；操作面板区域赋予深色塑料与哑光金属搭配的材质，显示屏区域赋予低反光的玻璃材质；排屑器、操作手柄等部件赋予对应金属与工程塑料材质；透明防护门部分赋予半透明的聚碳酸酯材质，调整折射参数还原安全防护门的视觉效果。渲染阶段采用三点布光方案，主光源模拟车间顶光照明，辅助光源补全暗部细节，轮廓光勾勒机床整体边缘，避免模型渲染后出现死黑区域，最终呈现的模型可直观展示哈斯VF-3立式加工中心的完整外观与结构布局，可用于机床布局仿真、教学演示、车间规划展示等场景。建模过程中对各部件的装配关系做了对应约束，可实现防护门滑动、主轴箱上下移动等简单运动仿真，还原设备的基础运动逻辑，模型整体布线规整，无冗余碎面，各部件独立分组便于后续编辑调整。
