低转速直流驱动减速电机结构设计

做小型自动化设备选型的时候，经常会碰到需要低转速大扭矩输出的场景，比如小型物料输送的从动辊驱动、智能售货机的货道推送机构、桌面级小型工装的进给动作、家用小型电器的动力端，这类场景不需要太高的输出转速，反而对输出扭矩、运行平稳性、安装空间有比较明确的要求，普通直流电机空载转速动辄几千转，直接接负载根本没法用，必须搭配减速机构把转速降下来，同时把输出扭矩提上去，才能匹配实际负载的运行需求。这款17转输出的直流减速电机，就是针对这类小空间低转速传动场景设计的一体化动力组件，把直流驱动电机和行星减速结构整合在同一个筒状壳体里，不需要用户额外搭配减速箱，也不用做复杂的同轴度校准，拿到手只要匹配安装孔位、接好供电线就能直接用，能省不少结构设计和装配调试的时间。

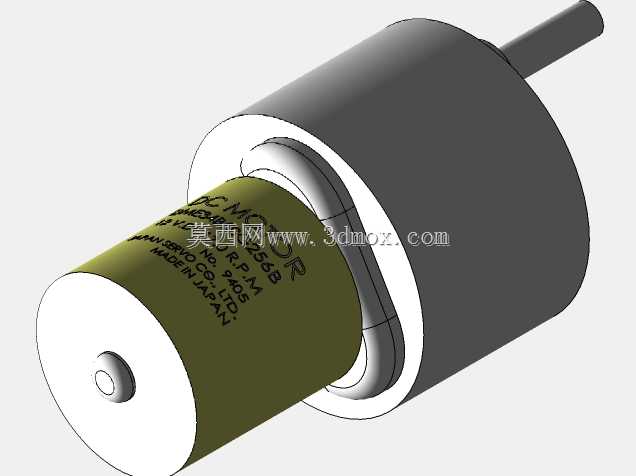

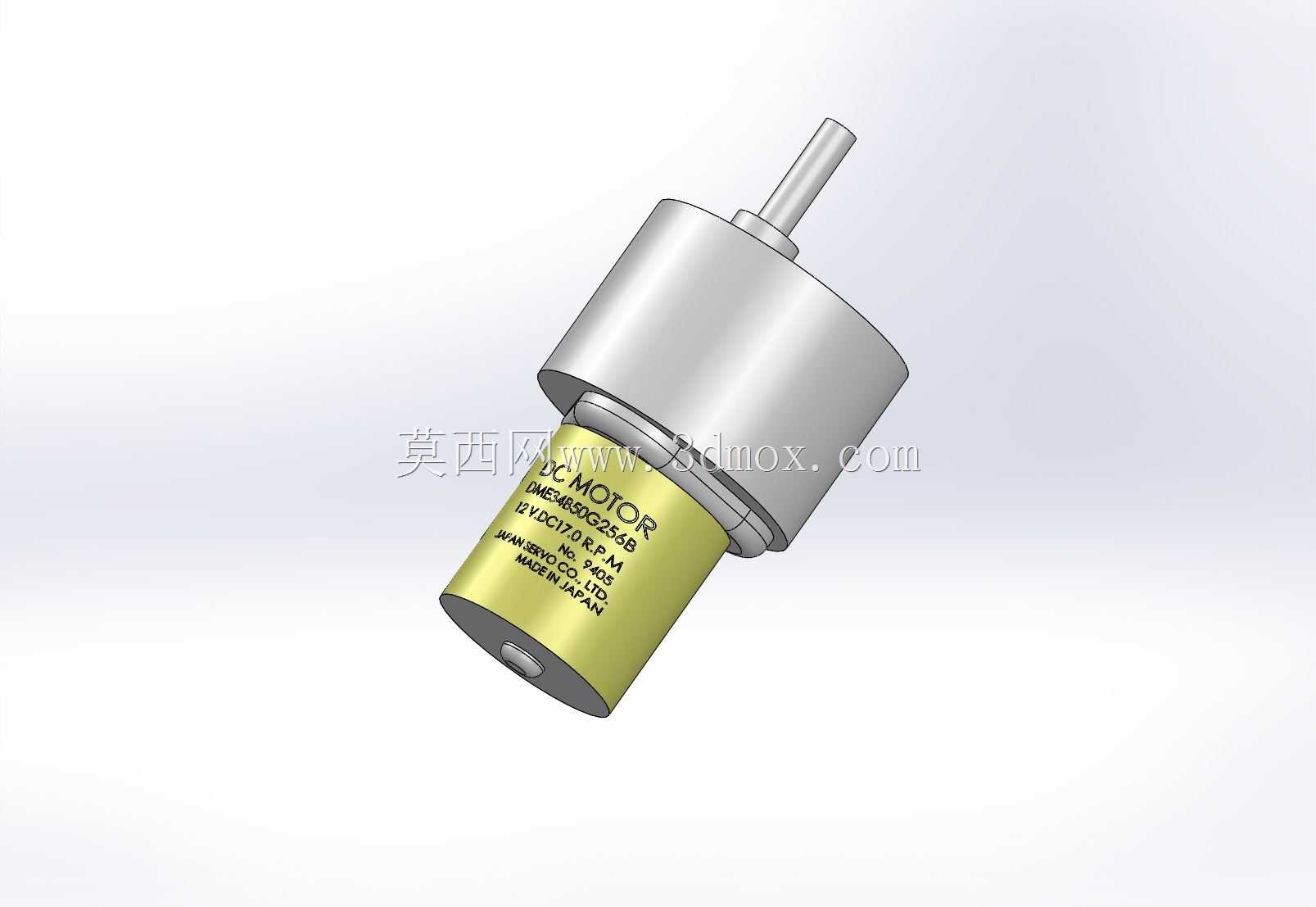

从结构设计逻辑来看，这款产品采用了同轴直联的布局，驱动端的直流电机和减速端的输出轴保持同一条轴心线，整体外形是两段式圆柱结构，尾段是带标识的直流电机壳体，前段是直径稍大的减速箱壳体，输出轴从减速箱端面中心伸出，这种布局最大的好处是整体径向尺寸紧凑，安装的时候不需要预留偏心的避让空间，在狭小的设备腔体内也能顺利布置。设计的时候特意把减速级整合在金属壳体内，齿轮传动的啮合噪音能被壳体有效阻隔，日常运行的时候不会产生明显的异响，适合用在对噪音有要求的桌面设备、民用电器场景里。

实际做结构适配的时候，首先要关注安装边界尺寸，这款减速电机的整体长度是两段圆柱的轴向总长度，前段减速箱的外径比后段电机壳体稍大，安装固定的时候可以采用卡箍抱紧减速箱壳体的方式，也可以在减速箱端面做法兰安装孔，通过端面螺丝锁附固定，两种安装方式都能保证运行时的同轴度，不会因为长期运行出现轴偏心的问题。输出轴是单出轴的光轴结构，轴径匹配常规的小型联轴器尺寸，不管是装同步轮、直齿轮还是连接负载轴，都能找到对应的标准连接件，不需要额外做轴的二次加工。输出端的轴承做了轴向限位设计，能承受一定的径向负载，平时用来驱动小型传送带辊、转盘机构的时候，不用额外加支撑轴承，简化整体的结构设计。

从功能特性上来说，这款减速电机的额定输出转速是每分钟17转，这个转速区间刚好匹配大部分低速往复、低速旋转的动作需求，比如小型展示台的旋转驱动、宠物自动喂食器的出料机构、小型阀门的开关驱动，不需要额外加调速电路就能直接获得合适的运行速度。内部的减速结构采用金属齿轮传动，相比塑料齿轮的减速箱，抗过载能力更强，偶尔碰到负载卡滞的情况，也不容易出现打齿损坏的问题，使用寿命更长。直流供电的驱动方式适配场景很广，低压直流供电的版本可以直接用在电池供电的便携设备里，也能接常规的直流开关电源用在固定安装的设备上，接线逻辑简单，只需要区分正负极就能实现正反转控制，不需要复杂的驱动电路，普通的机械结构工程师不用太深入了解电机驱动原理，就能完成选型和装配。

做三维建模的时候，这款模型把外部的所有安装特征都做了还原，包括壳体的台阶尺寸、输出轴的伸出长度和轴径、电机尾端的出线位置，导入到装配体里直接就能做干涉检查，不用自己再去测绘外形尺寸，能节省不少建模的时间。设计装配结构的时候，可以直接根据模型的外形预留安装空间，提前布置好走线的位置，避免实际加工装配的时候出现尺寸不匹配、干涉的问题。平时做小型非标设备的方案设计，用这类标准化的减速电机作为动力源，能大幅缩短设计周期，也能降低后续的采购和维护成本，毕竟这类标准化动力组件的供应链很成熟，替换和维修都很方便。
