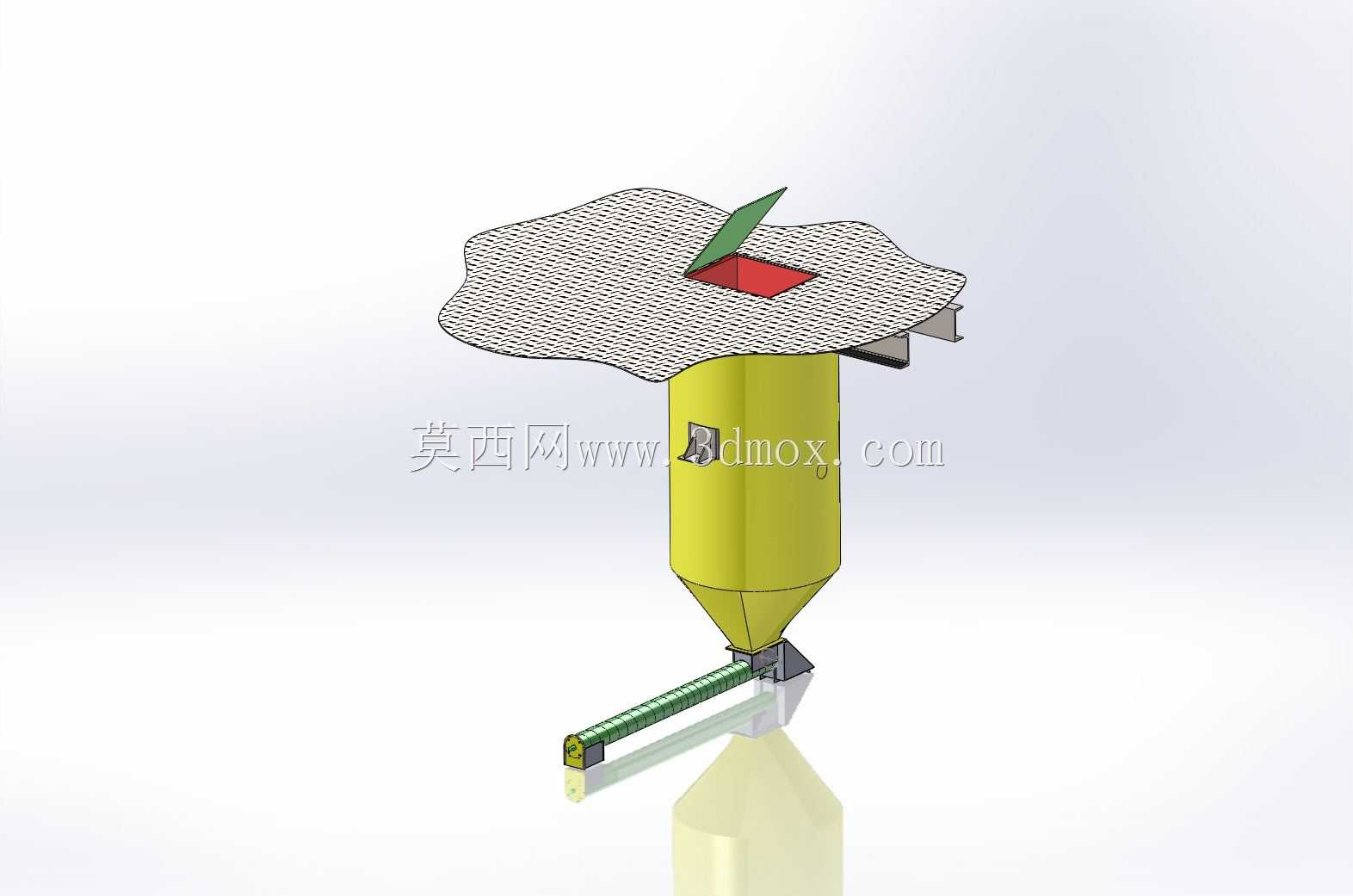

带顶部进料平台的锥底微电池储料输送装置

在电池极片生产的前段工序中，粉体物料的暂存与定量输送是保障混料、涂布工序连续运行的关键环节，这套锥底储料输送结构正是针对微电池生产场景下小批量粉体物料的中转需求设计。不同于大容量原料仓的粗放式储料，该结构适配微电池生产中单批次物料量小、输送精度要求高的特点，整体采用上部圆柱储料段加下部锥斗导料的结构形式，圆柱段提供稳定的物料存储容积，避免物料在仓内出现架桥、结拱的情况，锥斗段的锥角经过反复校核，选取适合电池粉体物料安息角的倾斜角度，确保物料能够依靠自重顺畅下滑至底部出料口，不会出现物料残留堵料的问题。顶部的异形进料平台采用仿形边缘设计，既可以对接上游粉体投料设备的出料口，也能作为人工投料时的操作承载面，平台上开设的方形进料口带有可翻折的挡料盖板，投料完成后盖板可自动复位，减少生产过程中粉体扬尘外溢，改善车间作业环境，平台侧边预留的安装支耳用于将整个储料结构固定在生产车间的钢构支架上，安装时只需保证储料段的垂直度偏差控制在允许范围内，即可保障物料下滑的顺畅性。底部出料口对接的水平螺旋输送组件，是实现物料定量输送的核心部分，螺旋轴的螺距、叶片直径根据微电池生产所需的物料输送速率匹配设计，输送过程中螺旋叶片匀速转动，将锥斗落下的粉体物料稳定推送至下游混料设备入口，输送段的外壳采用封闭结构，避免粉体输送过程中受到外界环境污染，同时也防止超细粉体泄漏造成物料损耗。从结构设计的逻辑来看，这套装置优先考虑了电池生产场景下的物料洁净度要求，所有与物料接触的内壁都做了光滑过渡处理，没有卫生死角，方便生产间隙的设备清洁，避免不同批次物料交叉污染。安装边界方面，整套结构的竖向高度适配常规车间的层间高度，水平方向的螺旋输送段长度可根据现场设备布局调整，不需要额外占用过多的生产空间，顶部进料平台的异形轮廓可以避开周边的管线、桥架等附属设施，减少现场安装时的改造工作量。在实际生产应用中，这套装置既可以作为微电池正负极粉体原料的中转暂存设备，也可以用于添加剂小料的定量给料，相较于传统的人工投料方式，封闭的储料加输送结构能够大幅降低操作人员的劳动强度，同时减少粉体物料与空气的接触时间，降低粉体吸潮、氧化的概率，保障电池原料的性能稳定性。结构受力层面，圆柱储料段的壁厚根据存储物料的容重计算选取，配合外部的加强筋结构，能够承受满仓物料的侧压力，不会出现仓体变形的问题，锥斗段与圆柱段的连接位置采用满焊焊接工艺，打磨光滑后不存在焊缝凸起，避免物料在连接位置堆积。螺旋输送组件的驱动端设置在输送段的末端，采用直连驱动的形式减少传动损耗，尾部的轴承座做了密封处理，防止粉体物料进入轴承造成磨损，延长设备的连续运行周期。
