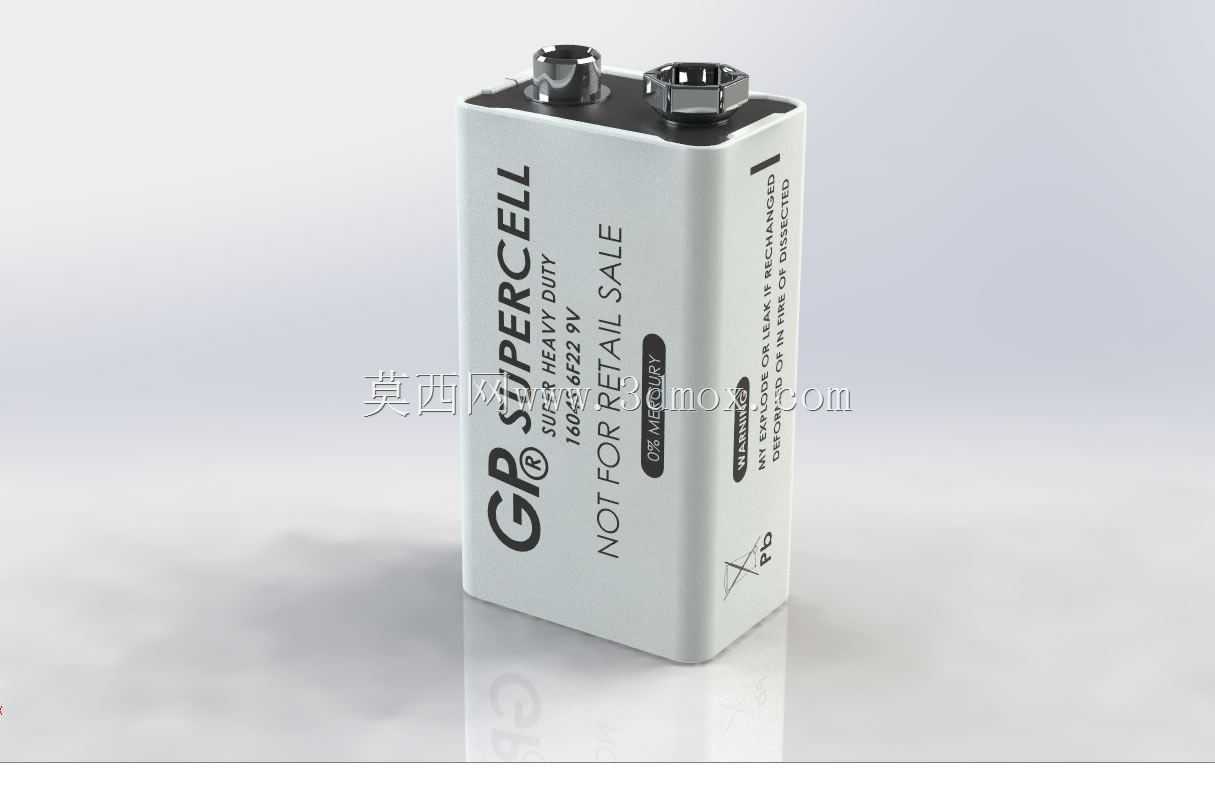

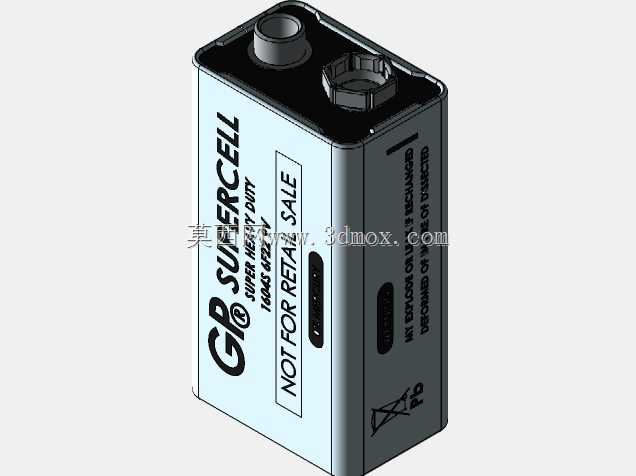

叠层式9V直流供电电池结构设计

　　一方面要隔绝内部电芯与外部设备仓的金属结构接触，避免出现短路风险，另一方面外壳的结构强度要满足日常携带、更换过程中的跌落、挤压受力，不会出现外壳开裂、电解液渗漏的问题。设计过程中没有做多余的异形结构，外壳侧面的防滑凹槽是结合实际更换电池的操作习惯设置的，用户从电池仓取出电池时，手指捏持的位置刚好对应凹槽区域，增大摩擦力，不会因为外壳表面过于光滑导致取放打滑。顶部的电极结构做了差异化的凹凸设计，两个电极的外形尺寸有明确区分，从根源上避免电池反装的问题——如果用户尝试反向装入电池仓，凸起的电极会被电池仓的挡边卡住，无法完全推入，能有效避免反装导致的设备电路反接损坏。外壳表面的标识区域做了微凹的沉台设计，产品参数、极性标识印刷在沉台内，在手持检测仪器、小型无线通讯终端、工业现场传感变送模块这类对供电体积有严苛要求的低压直流设备场景里，9V叠层电池的应用覆盖度一直很高，这类设备往往不需要持续大电流输出，但要求供电单元能在紧凑的设备仓内完成安装，同时保持稳定的空载与带载电压输出，适配设备内部模拟信号采集、小功率信号发射的供电需求。做这款电池的三维结构设计时，首先要匹配行业通用的安装边界，也就是市面上绝大多数9V电池仓的通用尺寸规范，整体采用长方体切角的外形轮廓，顶部的两个电极触点位置严格对齐通用电池扣的安装间距，避免出现装入设备仓后电极对位偏差、接触不良的问题。从功能特性来看，这款叠层电池的内部是多片微型电芯串联封装结构，外壳采用阻燃硬质塑料包裹，

　　不会因为长期插拔、摩擦导致标识磨损脱落，哪怕经过上百次的更换使用，极性提示、规格参数依然清晰可辨。考虑到这类电池经常会和螺丝刀、小型金属配件一同放在工具包内携带，外壳的棱边都做了小半径的圆角过渡，不会因为尖锐棱边刮破工具包的织物层，也能避免棱边应力集中导致的外壳受冲击开裂。在安装适配性上，这款电池的外形公差控制在通用电池仓的适配范围内，既不会因为尺寸偏大导致装入电池仓时卡滞，也不会因为尺寸偏小导致装入后出现旷量，设备移动、晃动过程中电池不会在仓内窜动，保证电极接触的稳定性。不同于圆柱形干电池的大电流放电特性，9V叠层电池的放电曲线更平缓，适合小功率长周期的供电场景，对应的结构设计也围绕这个应用特性优化，内部电芯的排布尽量紧凑，

　　在有限的外壳体积内最大化电芯的容纳空间，同时预留了微小的膨胀余量，避免电芯在放电后期出现轻微膨胀时撑裂外壳。做三维建模的时候，外壳的壁厚做了均匀化处理，整体壁厚保持一致，避免注塑生产时出现缩痕、翘曲的问题，顶部电极和外壳的配合位置做了密封结构，防止日常使用环境中的潮气、灰尘进入电池内部，影响电芯的使用寿命。侧面的标识区域除了参数印刷的沉台，还预留了防伪标识、批次喷码的位置，符合电池类产品的生产标识规范。实际设备适配场景中，这款电池可以直接替换同规格的市售9V叠层电池，不需要对原有设备的电池仓做任何结构修改，不管是老式的指针式万用表，还是新型的无线烟雾报警器、小型无线麦克风，都能直接适配安装。电极的接触片采用弹性结构设计，

　　和设备端的电池扣接触时能保持稳定的接触压力，哪怕设备处于轻微振动的工业现场环境，也不会出现接触断续、供电不稳的问题。外壳的材质选用耐常见有机溶剂腐蚀的阻燃塑料，哪怕在设备仓内接触到少量的线路板三防漆、清洁剂残留，也不会出现外壳被腐蚀开裂的情况。设计时还考虑了废弃电池的拆解便利性，外壳的卡扣结构做了易拆解设计，后续回收处理时可以快速拆分外壳和内部电芯组件，降低回收分拣的难度。整体结构没有多余的装饰性设计，所有的外形特征都围绕实际使用、安装、生产的需求设置，没有为了外观差异化改变通用的安装尺寸，保证和现有海量设备的兼容性，这也是这类通用供电组件设计的核心原则——在通用尺寸框架内优化结构细节，提升使用可靠性，而不是随意更改外形尺寸导致适配性下降。
