可调行程焊枪摆动执行机构设计

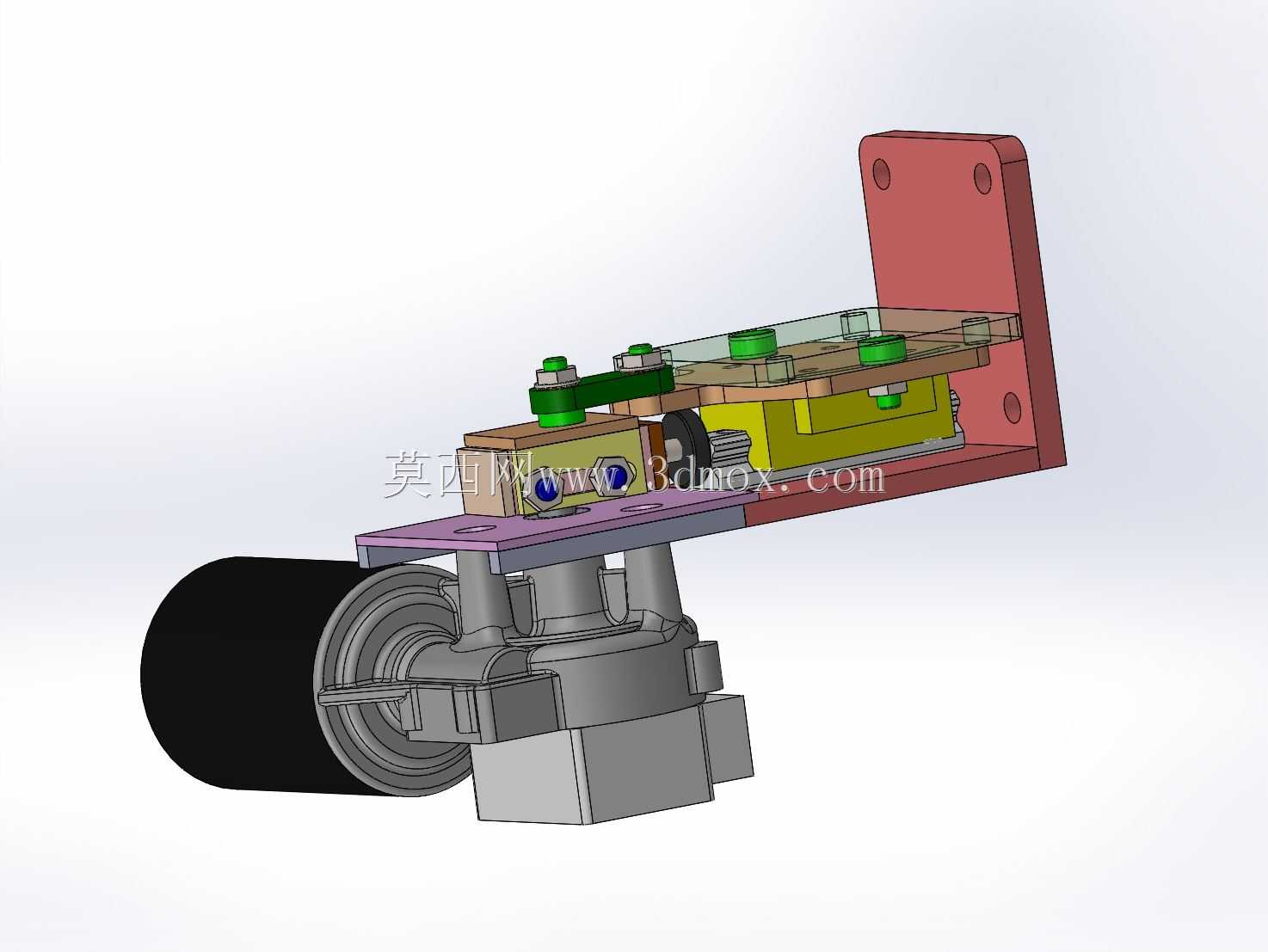

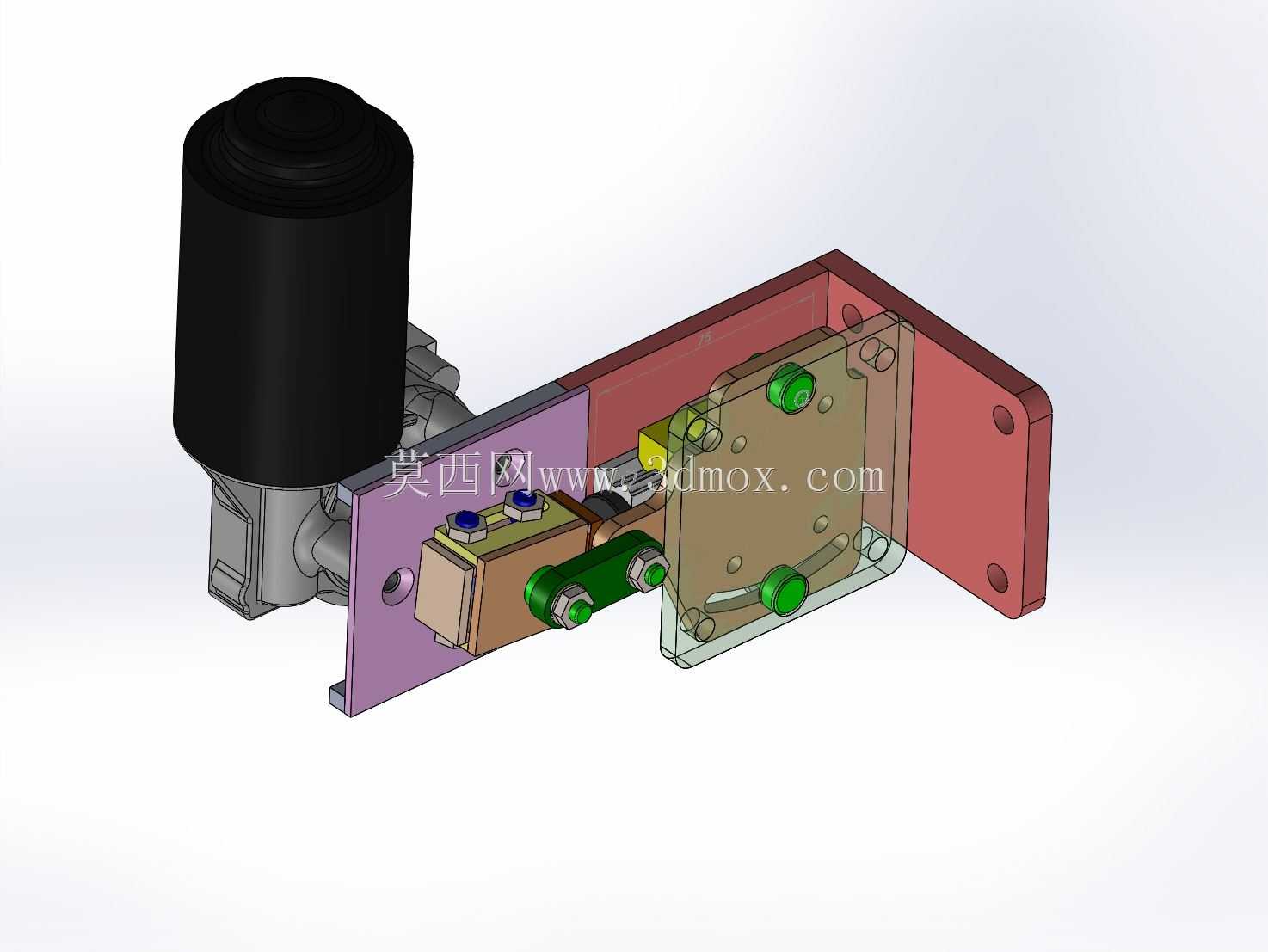

　　在自动焊接工位的落地应用中，焊枪摆动机构是解决宽焊缝填充、角焊缝匀整成型的核心执行部件，这套结构的设计初衷，就是替代传统人工施焊时的手腕摆弧动作，在长直焊缝、环缝自动焊接场景下，保证焊道熔敷的均匀性，避免单侧未焊透、焊道咬边等常见焊接缺陷。从结构布局来看，整套机构采用侧装立板作为安装基准，立板上预留的两组沉头安装孔可直接固定在焊接专机的十字滑台端部，或者焊接机器人的末端法兰延伸支架上，安装面的平面度公差控制在0.05mm以内，避免安装偏斜导致摆动轨迹出现角度偏差。动力输入端采用直流减速电机直驱偏心调节结构，区别于传统的曲柄滑块固定行程设计，这套结构的偏心块采用可调式滑槽设计，松开偏心块的锁紧螺钉即可调整偏心距，

　　对应实现0到10mm范围内的焊缝摆幅调节，调节刻度直接刻印在偏心转盘端面，现场调试时不需要额外测量工具，就能快速匹配不同板厚、不同坡口宽度的焊接需求。摆动输出端的滑台采用交叉滚柱导轨作为导向支撑，相比普通直线轴承导向，交叉滚柱结构的侧向间隙更小，在焊接过程中承受焊枪线缆拖拽、送丝管反作用力时不会出现卡滞或窜动，滑台台面预留了标准的焊枪夹安装孔位，可适配市面上主流的350A、500A气保焊枪，以及氩弧焊枪的夹持夹具，夹块的安装位置可沿滑台横向调整，方便对正焊缝中心。整套机构的传动部分做了全封闭防护设计，上盖采用透明亚克力板材，既可以直观观察内部偏心轮、滑块的运行状态，又能阻挡焊接飞溅、打磨碎屑进入传动导轨面，

　　避免长期使用后出现磨损卡滞；所有外露的金属件都做了发黑防锈处理，适配焊接车间多烟尘、高湿度的恶劣工况，不需要频繁做表面维护。从安装边界来看，整套机构不含电机的主体厚度控制在65mm以内，侧装立板的高度为120mm，横向总长度180mm，在狭窄的焊接工装空间内也能完成布置，不会和工件夹具、工件本身发生运动干涉；电机尾部预留了编码器安装位，后续如果需要升级摆动速度闭环控制、摆幅位置反馈，不需要改动主体结构，直接加装编码器组件即可匹配数字化焊接电源的摆动参数联动功能。在实际焊接应用中，这套机构可适配平焊、角焊、横焊等多种焊接位置，摆动速度可通过配套的调速器在0到50次/分钟范围内无级调节，配合焊接电源的电流参数联动，

　　可实现摆幅两端停留时间可调，避免焊缝两端出现未熔合缺陷；相比气动式摆动机构，这种电机驱动的偏心结构摆动轨迹更稳定，不会因为气源压力波动导致摆幅变化，焊接成型的一致性更好，在钢结构件焊接、压力容器直缝焊接、工程机械结构件长焊缝焊接场景下，能有效降低人工操作的劳动强度，提升焊接批次的质量稳定性。设计过程中特意对传动副的受力做了校核，偏心轮和从动滑块之间采用镶嵌铜套的滑动摩擦副，铜套自带储油槽，加注一次润滑脂可满足连续3000小时以上的运行需求，日常维护只需要定期清理防护盖板上的焊接飞溅，不需要频繁拆解维护；输出滑台的端部做了限位缓冲设计，在摆动行程的两个极限位置设置了聚氨酯缓冲垫，即使偏心调节超出行程范围，也不会出现金属硬碰撞导致的结构变形，提升了机构的运行可靠性。
