防护手套抗穿刺性能测试装置结构

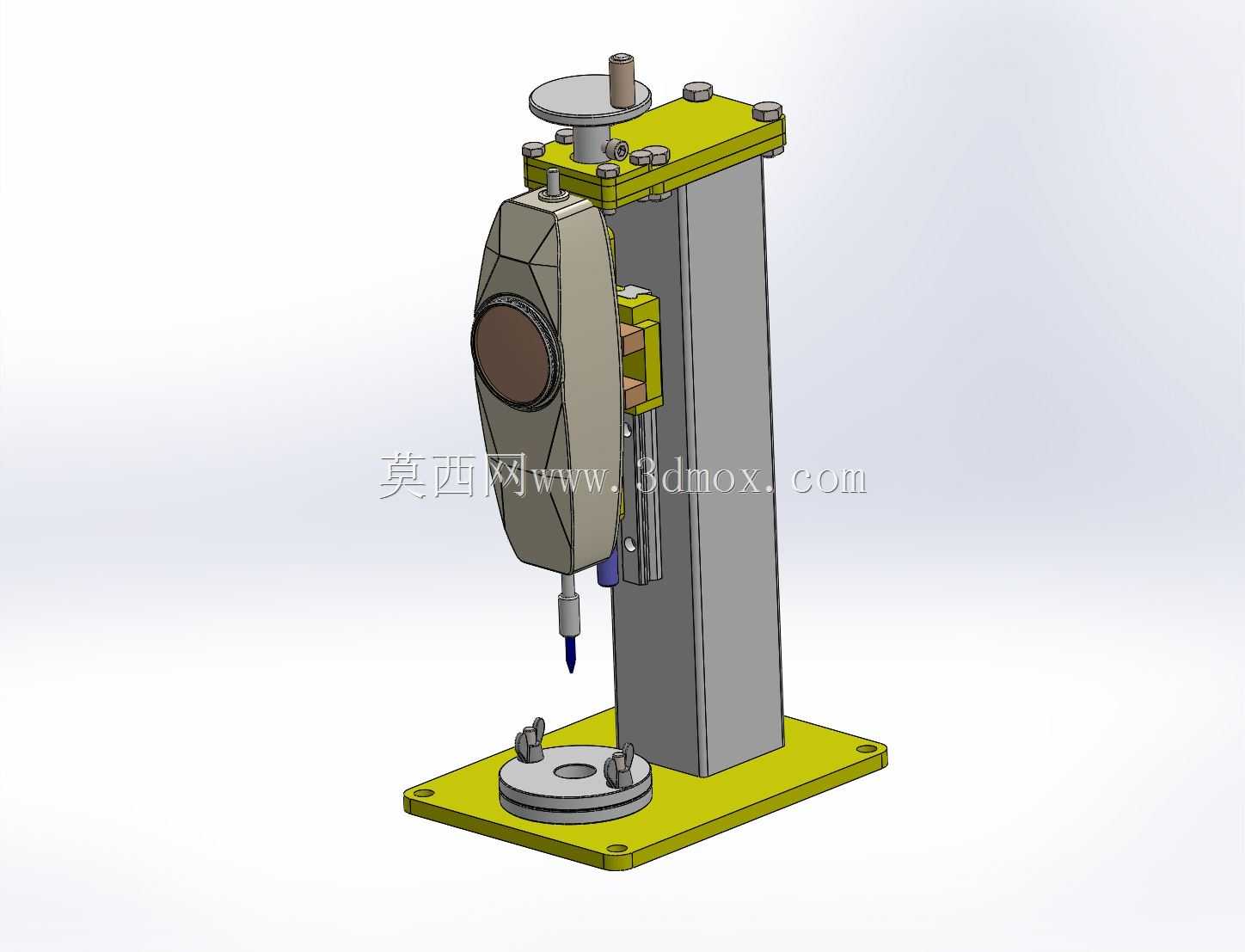

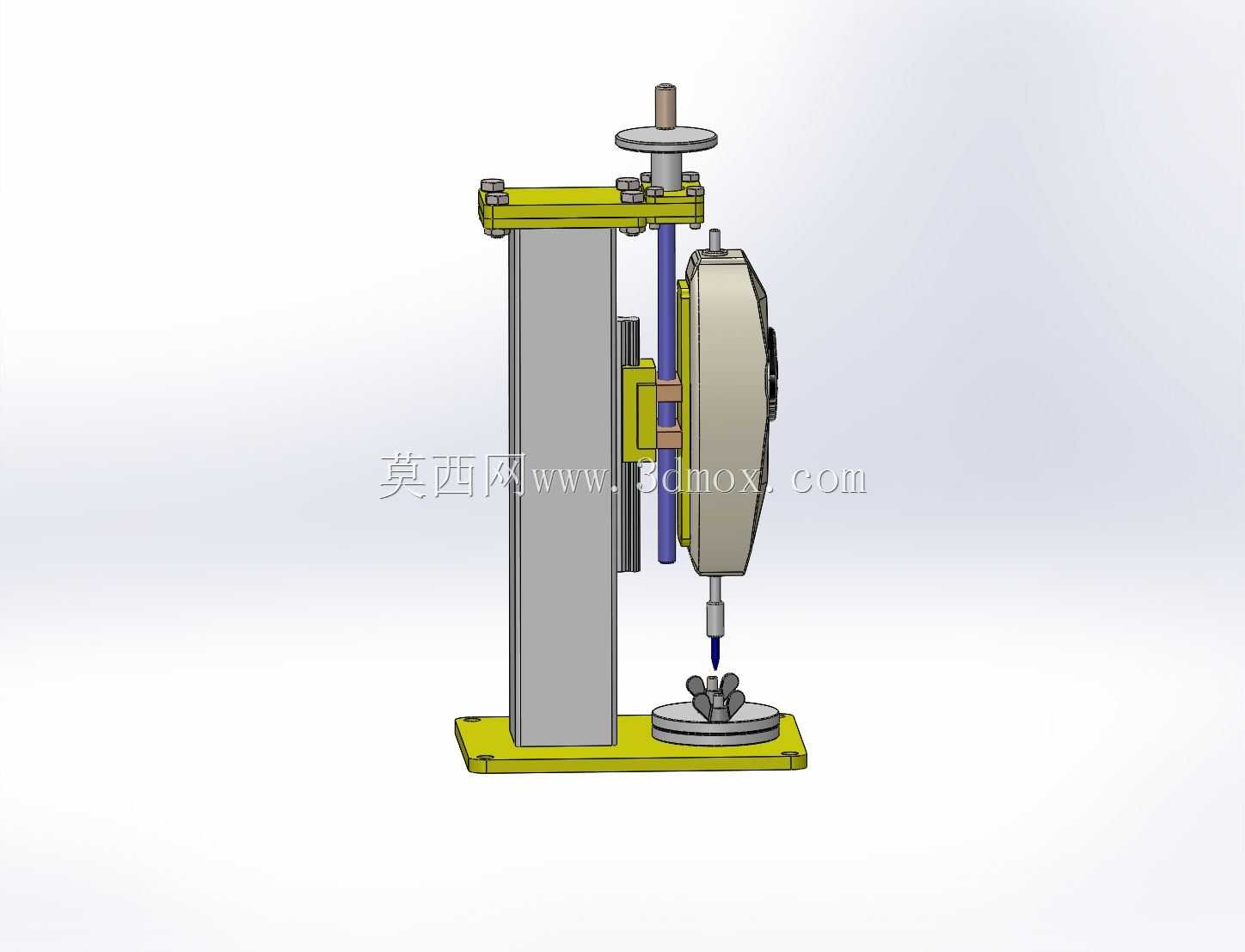

这套装置主要用于个体防护装备领域中手部防护产品的抗穿刺性能验证环节，对应防护手套类产品的力学性能检测场景，在劳保用品检测实验室、防护装备生产企业的质检工段都有明确的应用需求，能够完成标准要求下的恒定加载穿刺测试动作，获取试样被穿刺瞬间的力学反馈数据，为产品的防护等级判定提供实物测试支撑。从结构布局来看，装置采用立式单立柱承载形式，底部为整块板式安装基座，基座上平面预留了试样装夹工位，配套的三爪式夹具可以将片状防护材料或者成型手套试样平整固定在穿刺头正下方，夹具的夹持面做了防滑压纹处理，避免试样在加载过程中出现滑移，保证穿刺点的位置精度。立柱侧面设置了可升降的滑动载座，载座上集成了穿刺执行组件，顶部的手轮通过丝杆结构带动载座沿立柱导轨做垂直方向的进给运动，进给过程的导轨配合面采用了间隙可调的滑块结构，长期使用出现磨损后可以通过侧顶螺钉调整配合预紧力，避免进给过程出现卡顿或者偏摆，保证穿刺头的运动轨迹始终垂直于试样装夹平面。穿刺组件的加载端设置了标准穿刺针安装位，可以根据不同测试标准的要求更换对应规格的穿刺针头，针头的装夹采用快换式夹头结构，更换针头时不需要额外拆解其他部件，能够缩短不同测试项目切换的准备时间。载座与穿刺头之间预留了力值传感器的安装空间，实际使用时可以配套安装力值采集元件，实时记录穿刺过程中针头的受力变化，捕捉试样被刺破瞬间的峰值力数据。侧面的配重导向杆可以根据测试需求搭配不同重量的配重块，实现恒定静载荷下的穿刺保持力测试，拓展装置的测试覆盖范围。从安装边界来看，装置整体的横向占用尺寸控制在较小范围内，基座的安装孔位按照常规实验室检测台面的固定要求设置，可以直接通过螺栓固定在标准试验台面上，不需要额外做地基处理，整体高度适配操作人员站立操作的人机工程要求，手轮的操作高度刚好在人员手臂自然抬起的舒适区间，长时间操作也不容易产生疲劳。设计过程中重点考虑了加载过程的对中性问题，从丝杆传动轴线到穿刺头轴线、再到夹具的定位中心，三个轴线的同轴度公差控制在0.1mm以内，避免偏载导致的测试数据偏差，同时所有与试样接触的部件都做了防锈处理，避免长期使用过程中锈蚀污染试样，影响测试结果的准确性。导轨的行程设置覆盖了常规测试所需的进给距离，同时在上下极限位置设置了硬限位挡块，防止操作时进给超程损坏穿刺针头或者夹具部件。整个装置的结构没有采用复杂的电控元件，纯机械结构的设计可靠性更高，在没有外接电源的检测场景下也能正常完成基础测试动作，维护成本也更低，日常只需要定期给导轨和丝杆配合面加注润滑脂，就能保证长期的运行精度。夹具的开口尺寸可以适配不同厚度的防护材料，从薄型的一次性丁腈手套到厚型的防切割重工手套，都能通过调整夹具的压紧行程实现可靠装夹，不需要更换整套夹具组件。穿刺头的进给速度可以通过操作人员转动手轮的速度进行手动控制，也可以根据标准要求搭配匀速驱动组件实现定速进给，结构上预留了驱动组件的安装接口，方便后续根据使用需求进行功能升级。
