港口散货装船机承载机架结构设计

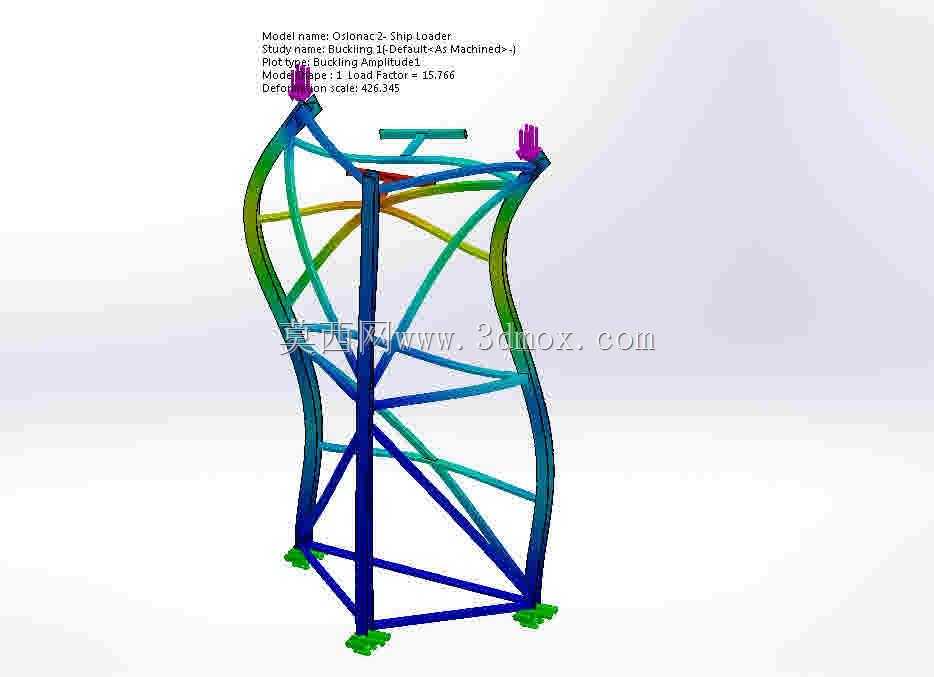

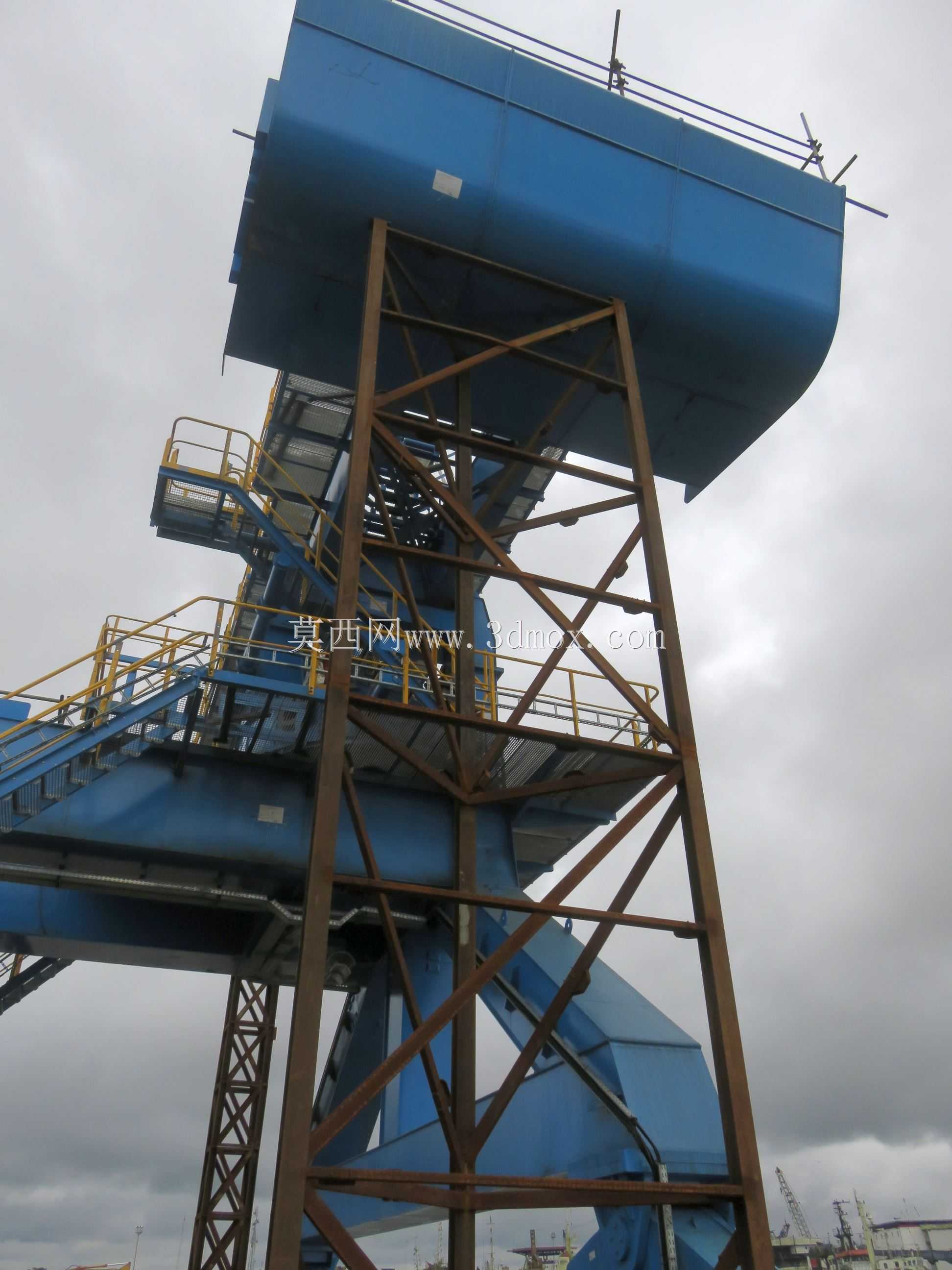

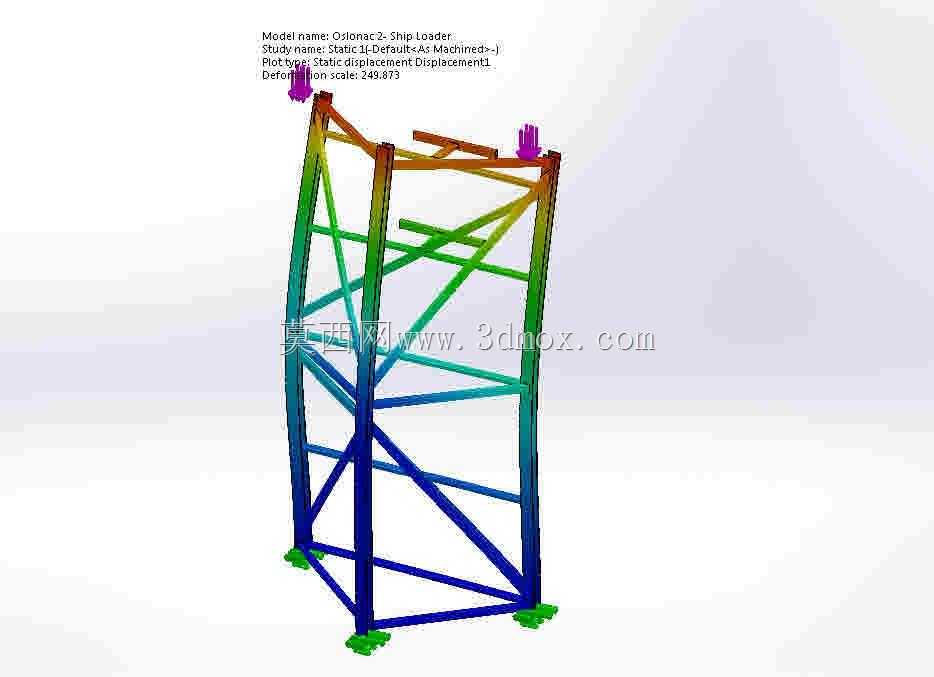

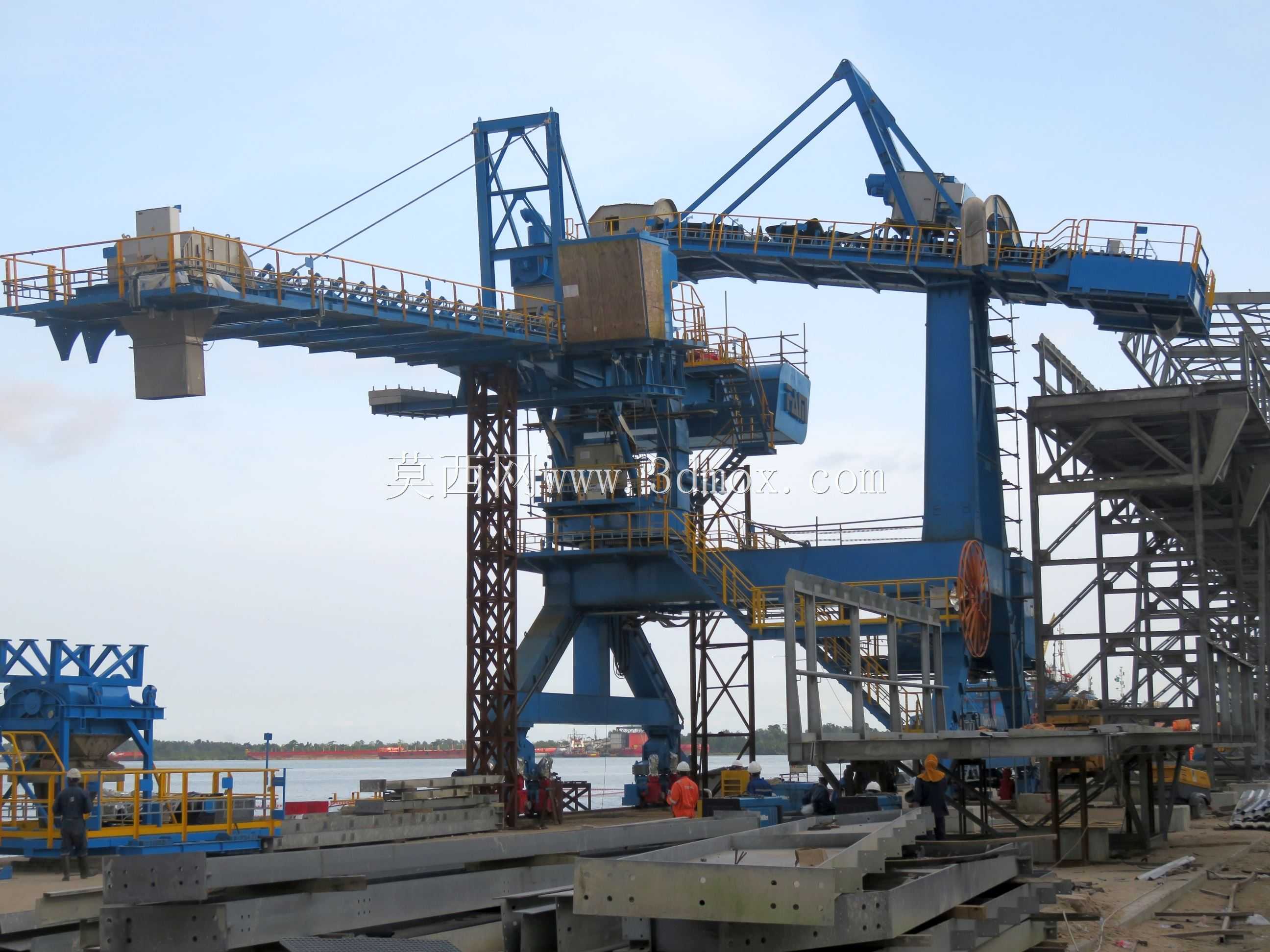

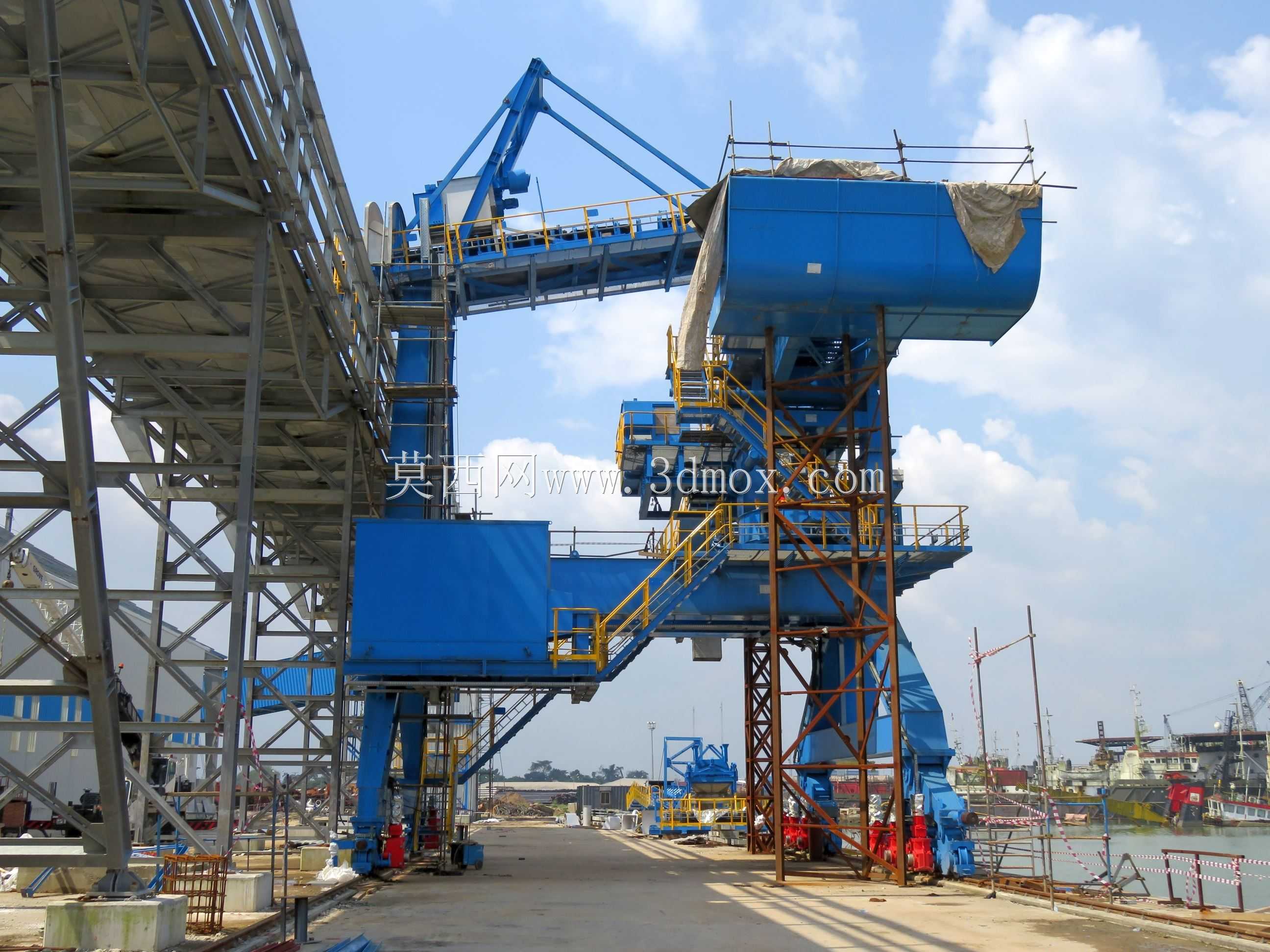

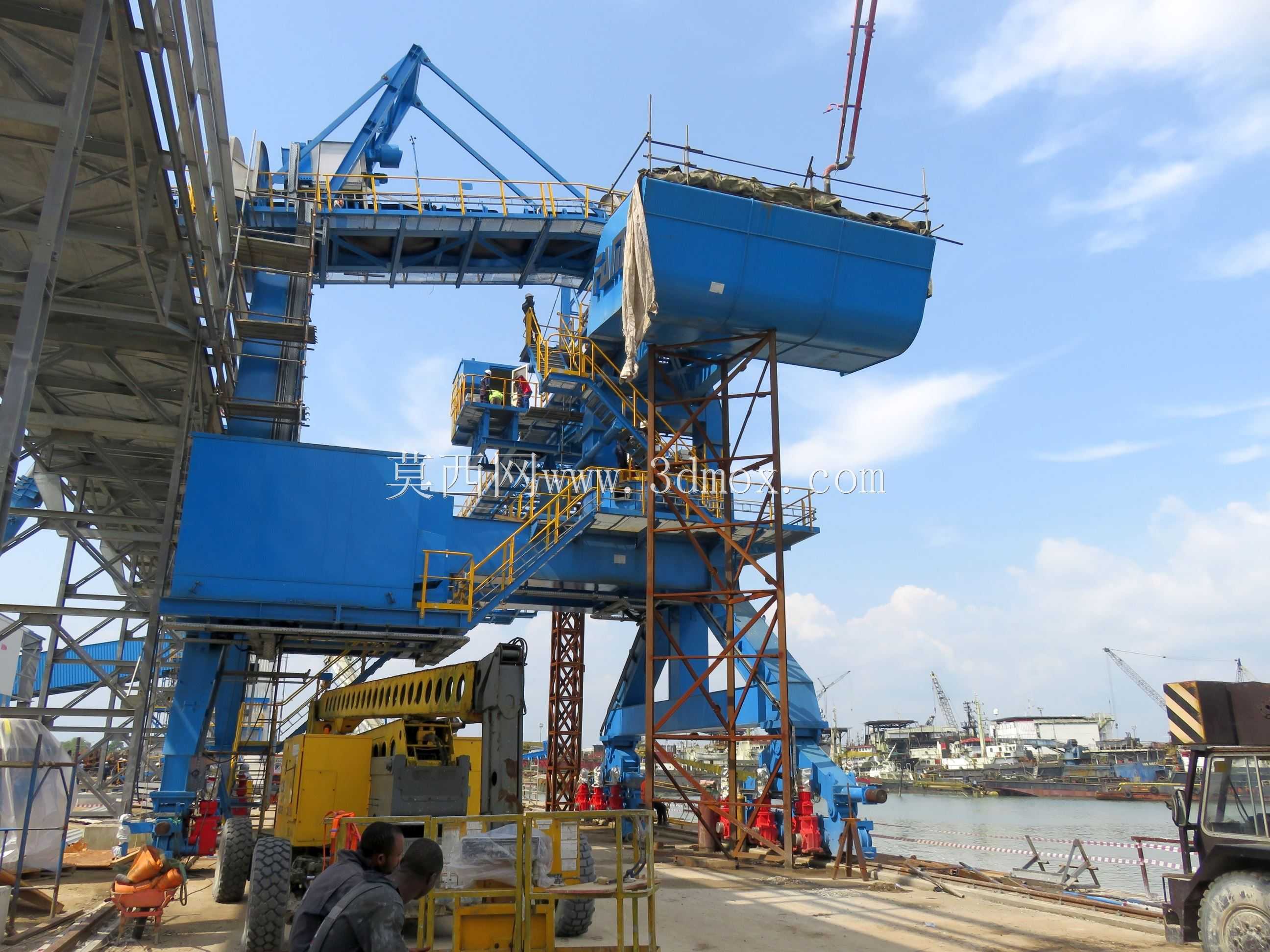

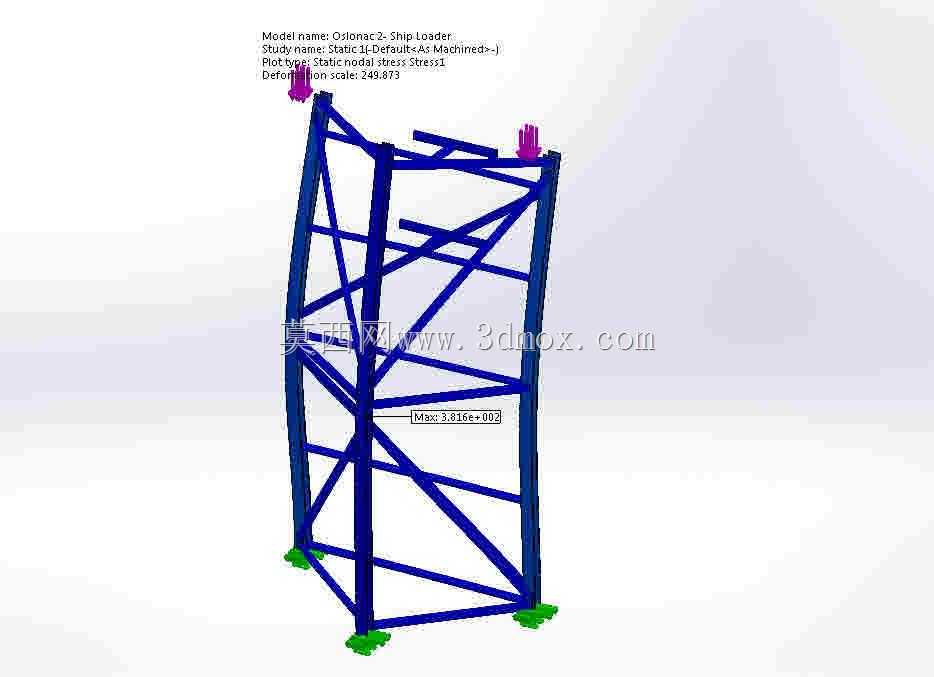

在沿海及内河散货码头的装卸作业体系里，装船机是衔接堆场物料输送系统与待装货船的核心作业装备，而机架作为整套设备的承载基体，其结构合理性直接决定设备作业稳定性、负载上限与长期服役寿命。这套机架采用空间桁架式结构设计，整体以变截面弧形立柱搭配多组斜向支撑、横向连接系构成，区别于传统直立柱式机架，弧形外轮廓的设计充分考虑了装船作业时臂架俯仰、回转过程中的载荷传递路径，能够将臂架端传递的物料载荷、风载荷、设备自重载荷通过多组腹杆均匀分散到底部的四个安装支点，避免局部应力集中导致的结构疲劳损伤。从实际作业场景来看，这类机架主要适配中型散货泊位的装船作业，可支撑臂架完成覆盖船舱不同位置的俯仰、回转动作，满足煤炭、矿石、粮食等散状物料的连续装船需求，作业过程中机架需要承受臂架带料启停时的动载荷、沿海区域的强阵风载荷，以及冬季可能出现的覆冰载荷，因此在结构设计阶段就通过屈曲分析完成了各杆件的截面选型，图中展示的云图结果也对应了结构在额定载荷下的屈曲模态，验证了结构在极限工况下的抗失稳能力。设计过程中，首先根据泊位靠泊船型的尺寸范围确定机架的安装边界，底部四个支点的间距匹配码头轨道的安装尺寸，保证机架可沿轨道顺岸移动调整作业位置，机架的整体高度则根据最高潮位、最大船型的舱口高度、臂架最小俯仰角度综合确定，避免作业过程中臂架与舱口、船舷发生干涉。结构杆件的选型上，主承重弦杆采用大规格矩形截面型钢，腹杆则根据受力大小采用不同规格的圆管或矩形管，所有节点位置采用相贯线焊接连接，减少节点板的使用，既降低结构自重，也能减少风阻对设备的影响，同时在臂架铰接位置、回转支承安装位置做了局部加强，通过增加加劲板、加密腹杆布置的方式提升局部承载能力，避免铰接点反复受载出现焊缝开裂。从安装边界来看，机架底部的四个支点均设置了可调式连接结构，能够补偿码头轨道安装的平面度误差，同时匹配行走机构的台车组安装尺寸，保证行走轮组受力均匀，不会出现偏载啃轨的问题。机架上部的臂架铰接点位置预留了足够的安装空间，方便后期维护时更换铰接销轴、润滑轴承，回转支承的安装法兰采用整体机加工的方式保证平面度，避免回转过程中出现卡滞、异响。不同于小型起重设备的机架结构，装船机机架因为作业时需要随整机沿轨道移动，同时要承受臂架大角度变幅带来的重心偏移，因此在设计时特意通过调整斜撑的布置角度，将设备空载、满载时的重心偏移量控制在行走轮组的允许承载范围内，保证整机行走、作业时的抗倾覆稳定性满足港口设备的安全规范要求。另外考虑到港口高盐雾的腐蚀环境，结构设计时所有杆件均采用封闭截面，避免内部积灰积水加速腐蚀，后期配合防腐涂层能够有效提升结构的服役周期，减少日常维护的工作量。在实际建模过程中，所有杆件的连接位置都做了焊缝间隙预留，符合现场焊接施工的工艺要求，避免出现理论模型与实际加工脱节的问题，同时各杆件的长度、截面参数都经过受力校核，在满足强度、刚度、稳定性要求的前提下尽可能优化截面尺寸，控制整体结构自重，降低对行走机构、轨道基础的载荷要求。
