屋面作业32米行程覆层梯结构总成

这套梯具总成主要面向大跨度厂房屋面、商业综合体穹顶这类需要长距离水平+垂直移动的覆层作业场景，区别于普通直梯或固定检修梯，它的核心作用是给屋面防水卷材铺设、保温层铺装、金属屋面板安装、后期屋面检修维护提供可沿屋面坡度移动的作业承载平台，作业人员可以站在梯架平台上完成长距离连续作业，不用频繁挪动梯具或反复搭设临时脚手架，能大幅降低大跨度屋面作业的准备工时，同时减少临时设施在屋面堆放带来的荷载风险。

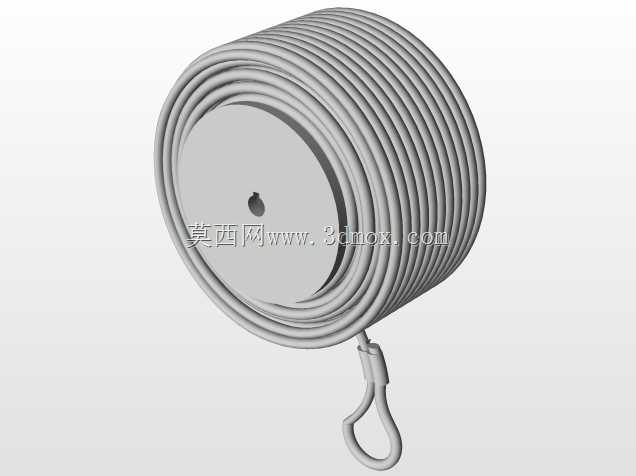

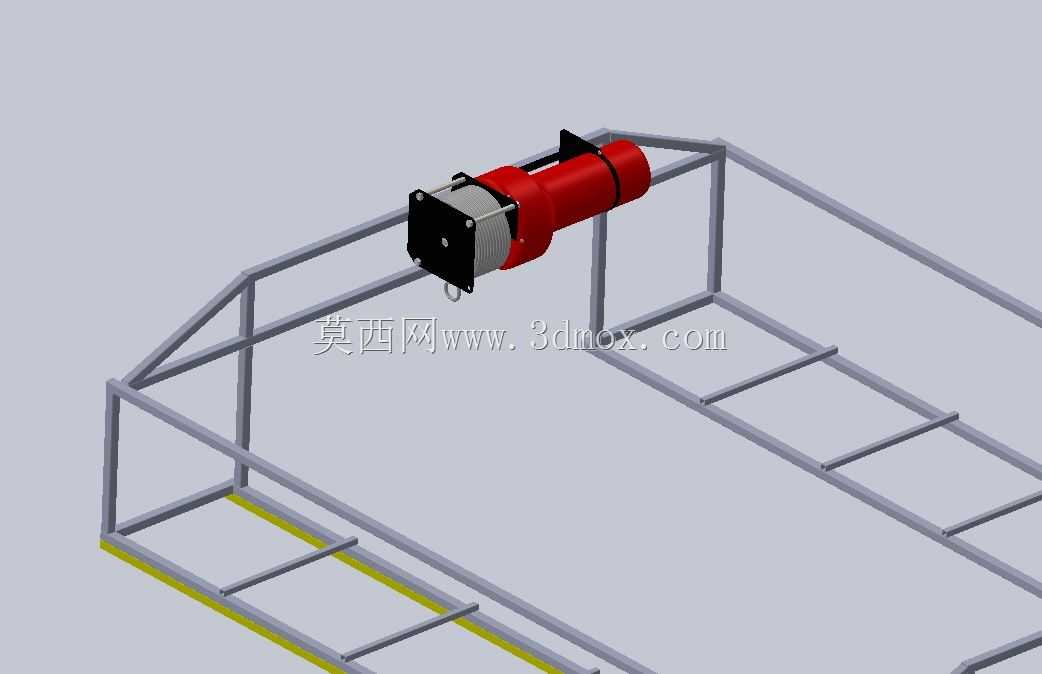

从结构设计逻辑来看，整体采用桁架式框架结构，主框架选用标准矩形钢管焊接成型，桁架的斜撑排布完全匹配32米总行程下的刚度要求，在梯架满铺作业踏板、承载两名作业人员加随身工具的额定荷载下，框架跨中挠度控制在钢结构设计规范允许的范围内，不会出现作业时明显晃动感。驱动单元直接集成在梯架上端的安装位，采用电动卷扬式驱动结构，驱动滚筒上缠绕专用牵引钢丝绳，配合屋面预设的导向轨道，可实现梯架沿屋面坡度方向的平稳启停，驱动端设置了常闭制动结构，断电状态下可自动锁止，避免梯架沿坡面滑移。梯架底部设置了带缓冲层的导向轮组，轮缘采用耐磨尼龙材质，既可以沿屋面预埋的导向轨顺畅滑动，又不会刮伤已铺设完成的屋面覆层面层，导向轮的安装座预留了20mm的调节间隙，可适配现场轨道安装的小幅误差，降低现场安装调试的难度。

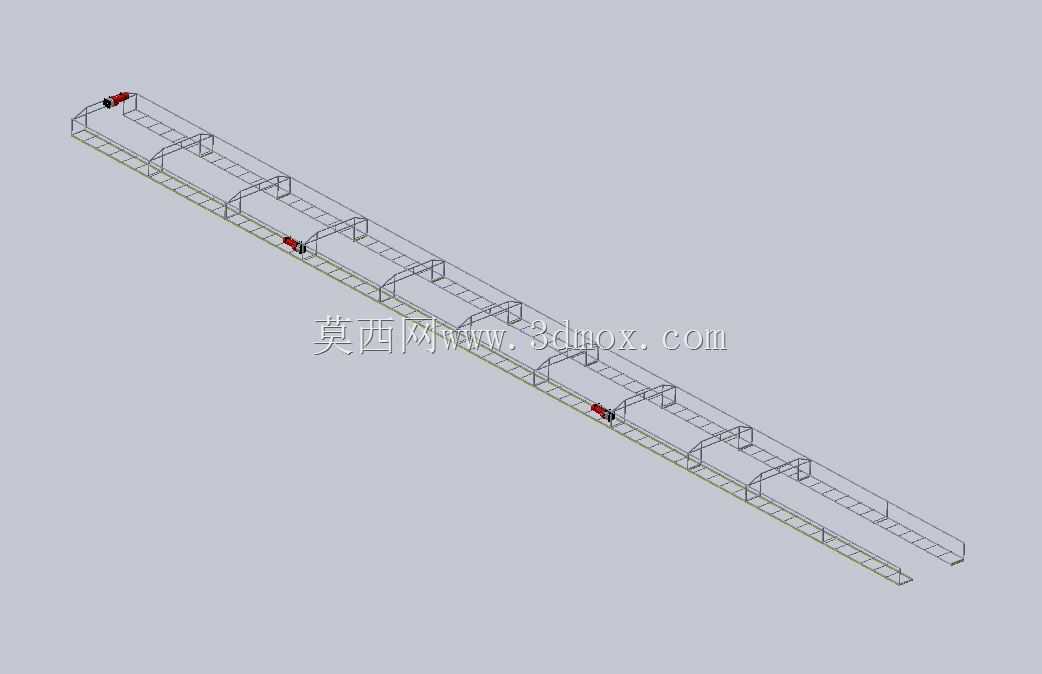

安装边界方面，这套梯具总成长度匹配32米的作业覆盖行程，梯架本体宽度控制在0.8米，作业踏板净宽0.6米，满足单人侧身通行、双人错身的基本作业空间需求，上端驱动单元的安装基座需要与屋面顶端的结构梁做可靠锚固，锚固点的抗拔力需要满足梯架满载加1.5倍安全系数的荷载要求，下端导向轨道需要沿屋面坡度通长铺设，轨道的直线度误差每10米不超过5mm，避免梯架运行时出现卡滞。设计时特意将驱动单元的重量集中在梯架上端锚固点附近，降低梯架中段的荷载集中效应，同时框架的所有焊接节点都做了圆角过渡处理，避免应力集中导致的焊缝开裂，框架表面整体做热浸镀锌处理，适配屋面长期日晒雨淋的户外使用环境，减少后期维护成本。

实际作业过程中，这套梯具可根据作业面的位置，通过驱动单元调整梯架的停留位置，作业人员可在梯架平台上连续完成数十米长度的覆层铺装作业，不用反复上下屋面搬运梯具，相比传统的移动脚手架或直梯作业，作业效率可提升40%以上，同时因为梯架始终与屋面导向轨可靠连接，作业人员的安全绳可直接挂接在梯架预设的挂点上，大幅降低高空坠落的风险。框架的踏板采用防滑花纹钢板制作，踏板下方设置了等间距的加强肋，即使在雨天踏板表面沾水的情况下，也能保证足够的摩擦力，避免作业人员滑倒。梯架两侧设置了高度1.2米的防护栏杆，栏杆底部设置15cm高的挡脚板，防止工具从梯架上滑落砸伤下方的作业人员，所有临边防护的结构都与主框架做一体化焊接，不用现场额外组装，减少现场安装的工作量。
