建筑施工用椽条升降吊装承载构件

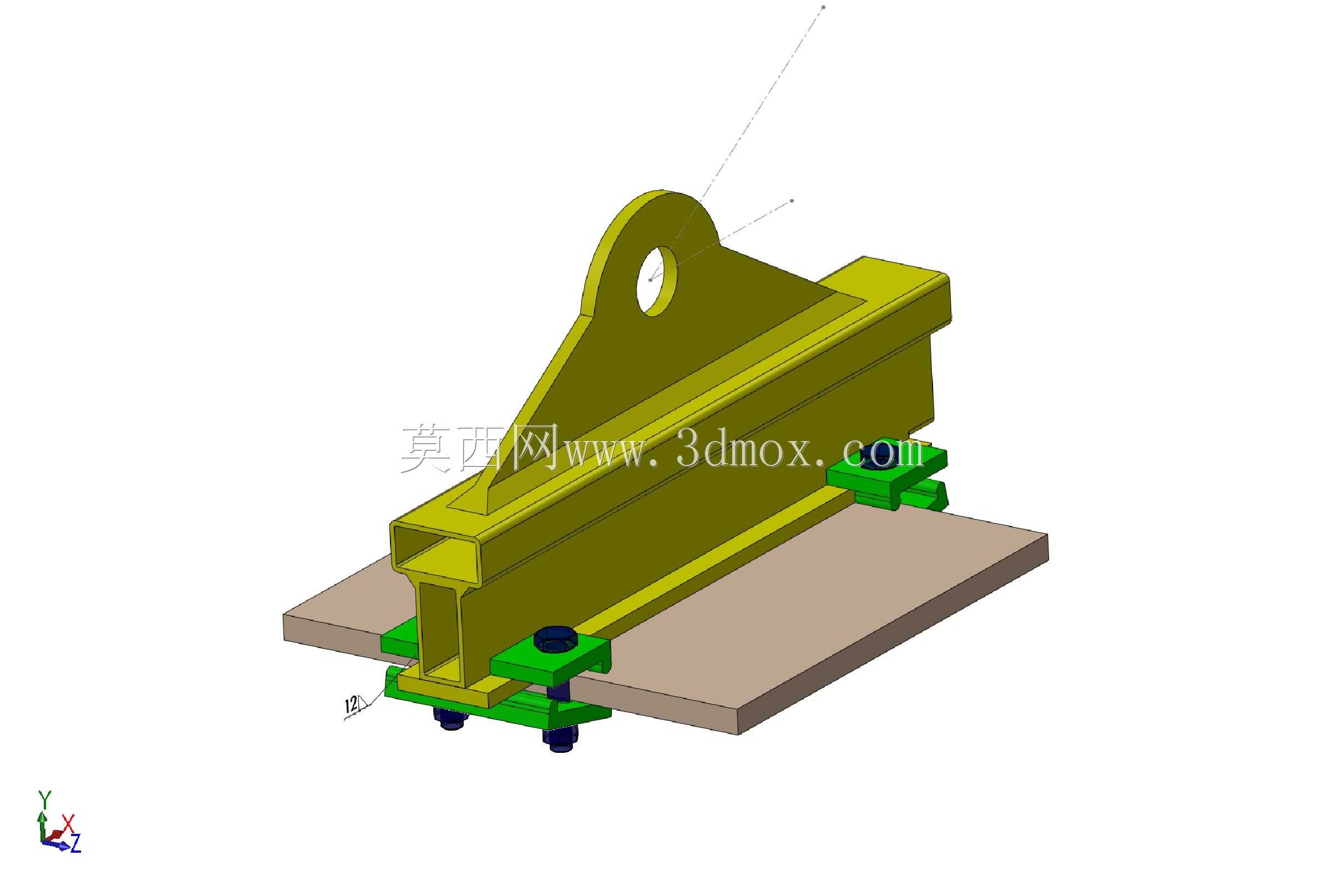

　　在民用建筑屋面施工作业场景中，椽条的就位安装一直是影响屋面施工效率的关键环节，尤其是针对质地偏软的木质椽条吊装作业，常规的通用吊具很容易因为夹持力控制不当造成椽条局部压损，或是因为吊点布局不合理引发吊装过程中构件倾斜滑落，这款椽升降吊装构件正是针对这类作业痛点开发的专用承载结构。从实际作业用途来看，该构件既可以作为屋面椽条垂直转运过程中的吊装连接载体，也可以在椽条就位到屋面安装位置后，临时作为高度微调的支撑升降部件，配合现场作业人员完成椽条的对位固定，省去了反复调整吊点、更换支撑工装的冗余步骤。从功能特性上看，构件主体采用槽型截面的型钢作为主承载梁，主承载梁上方设置带铰接孔的吊耳结构，吊耳与主承载梁之间通过三角加强筋实现满焊连接，

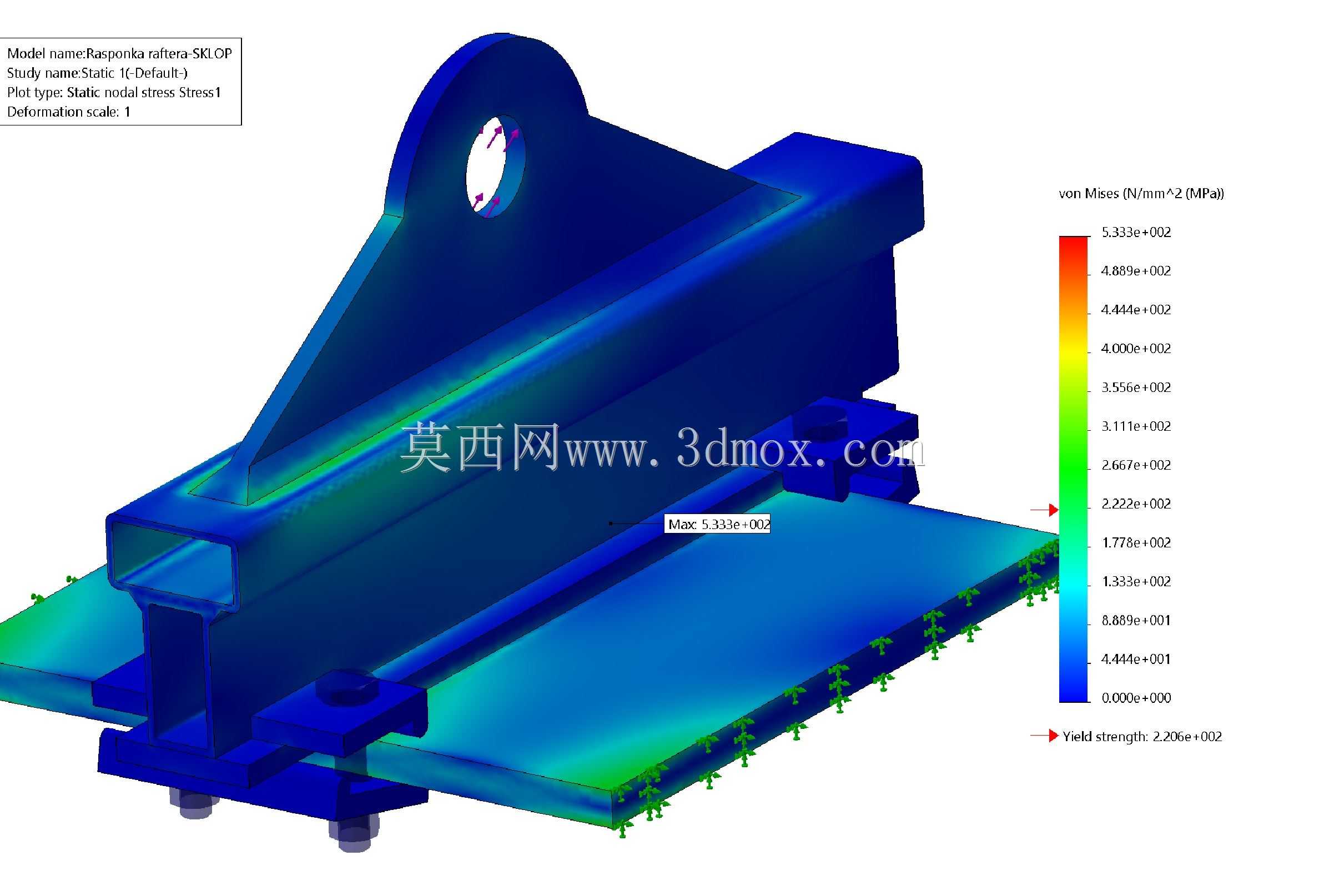

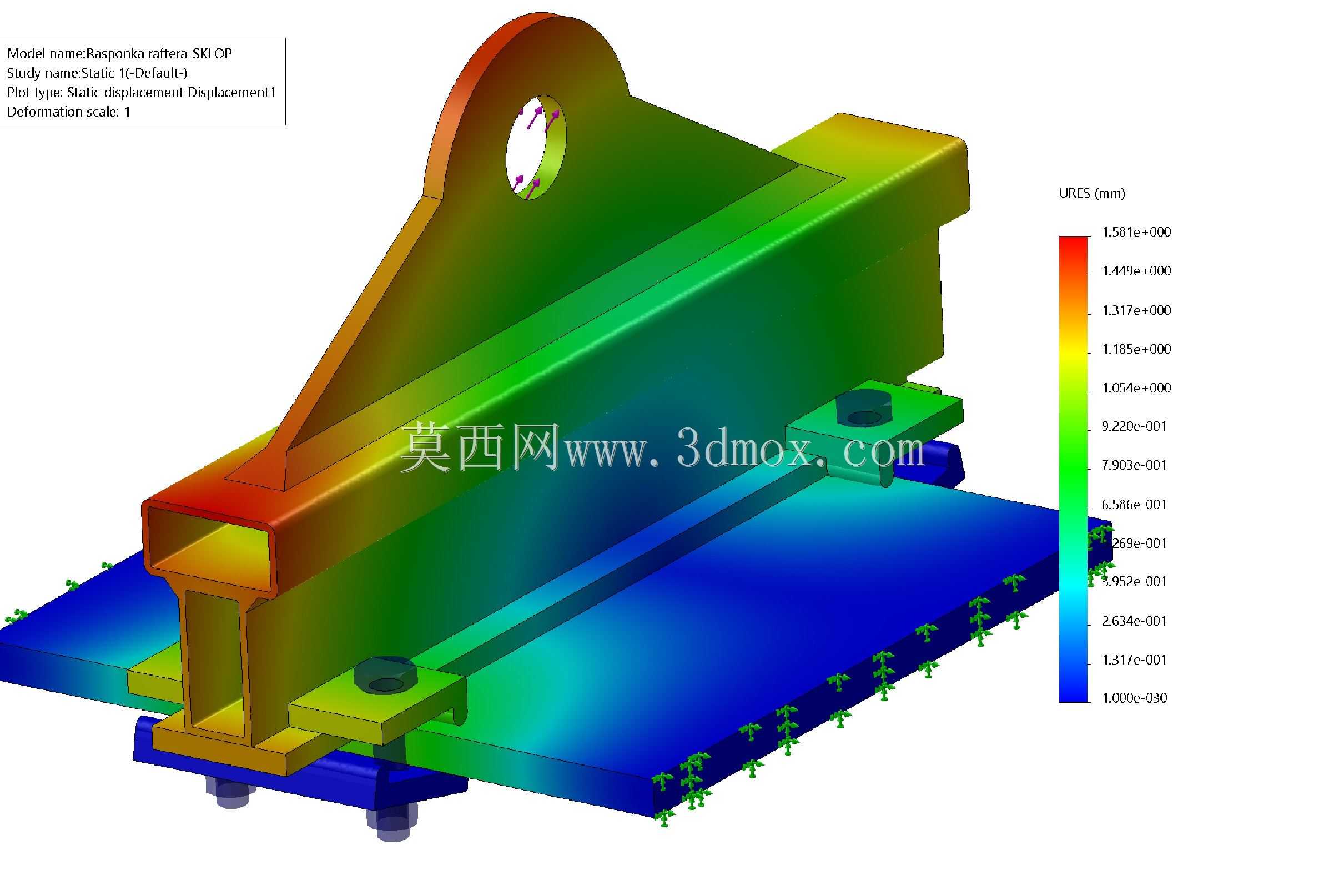

　　避免吊装过程中吊耳根部出现应力集中引发的结构开裂；主承载梁下方设置两组带锁紧螺栓的夹持定位组件，能够根据不同截面尺寸的椽条调整夹持间距，夹持面预留了软质垫层的安装槽位，作业时加装橡胶垫层即可避免硬接触对软质椽条表面造成的压痕损伤；构件底部的安装底板设置了多组固定孔位，既可以通过螺栓临时固定在屋面的预埋支撑件上作为升降支撑基座，也可以在吊装状态下通过底板上的定位凸台匹配椽条端部的定位槽，防止吊装过程中椽条出现轴向窜动。设计过程中针对构件的受力状态做了全工况的静力学仿真验证，从仿真云图的应力分布可以看到，最大应力集中出现在吊耳与加强筋的连接位置，整体应力值远低于所选型钢材料的屈服强度，构件底板与主承载梁连接位置的变形量控制在毫米级以内，

　　完全满足额定吊装载荷下的刚度要求；之所以在吊耳与主承载梁的连接位置采用硬钎焊工艺，是因为常规的电弧焊接容易在焊缝位置产生焊接应力集中，针对这类需要反复承受交变吊装载荷的构件，硬钎焊的焊缝填充更均匀，焊缝位置的抗疲劳性能更优，能够有效延长构件的循环使用次数。从安装边界尺寸来看，主承载梁的长度适配常规民用建筑常用的椽条悬挑支撑跨度，吊耳上的铰接孔直径匹配施工现场通用的吊装卸扣规格，不需要额外加工转接件即可直接与现场的起重吊具连接；底部夹持组件的可调范围覆盖了施工现场常用的几种椽条截面尺寸，底板上的固定孔位间距匹配屋面施工常用的临时支撑架的孔位布局，不需要对现有现场工装做二次改造即可直接投入使用。实际作业过程中，当需要完成椽条吊装转运时，

　　先将构件通过吊耳与起重设备的吊钩连接，调整下方夹持组件的间距适配待吊装椽条的截面宽度，拧紧锁紧螺栓完成椽条的夹持固定，确认夹持牢靠后即可启动起重设备将椽条吊运至屋面安装位置；当椽条吊运至安装位上方后，可将构件底板通过螺栓固定在临时支撑架上，松开起重吊具的连接，通过夹持组件上的微调螺栓带动椽条做小范围的高度升降调整，待椽条与相邻构件的安装孔位完全对齐后，即可完成椽条的固定作业，之后松开夹持组件即可将构件拆下转至下一个作业点位循环使用。针对不同的作业场景，该构件也可以通过更换不同厚度的夹持垫片适配不同材质的椽条吊装需求，比如针对金属材质的椽条，可以更换为金属防滑垫片提升夹持摩擦力，针对复合材料椽条则可以更换为硬质尼龙垫片避免表面划伤。
