非致命训练用橡胶手雷结构设计

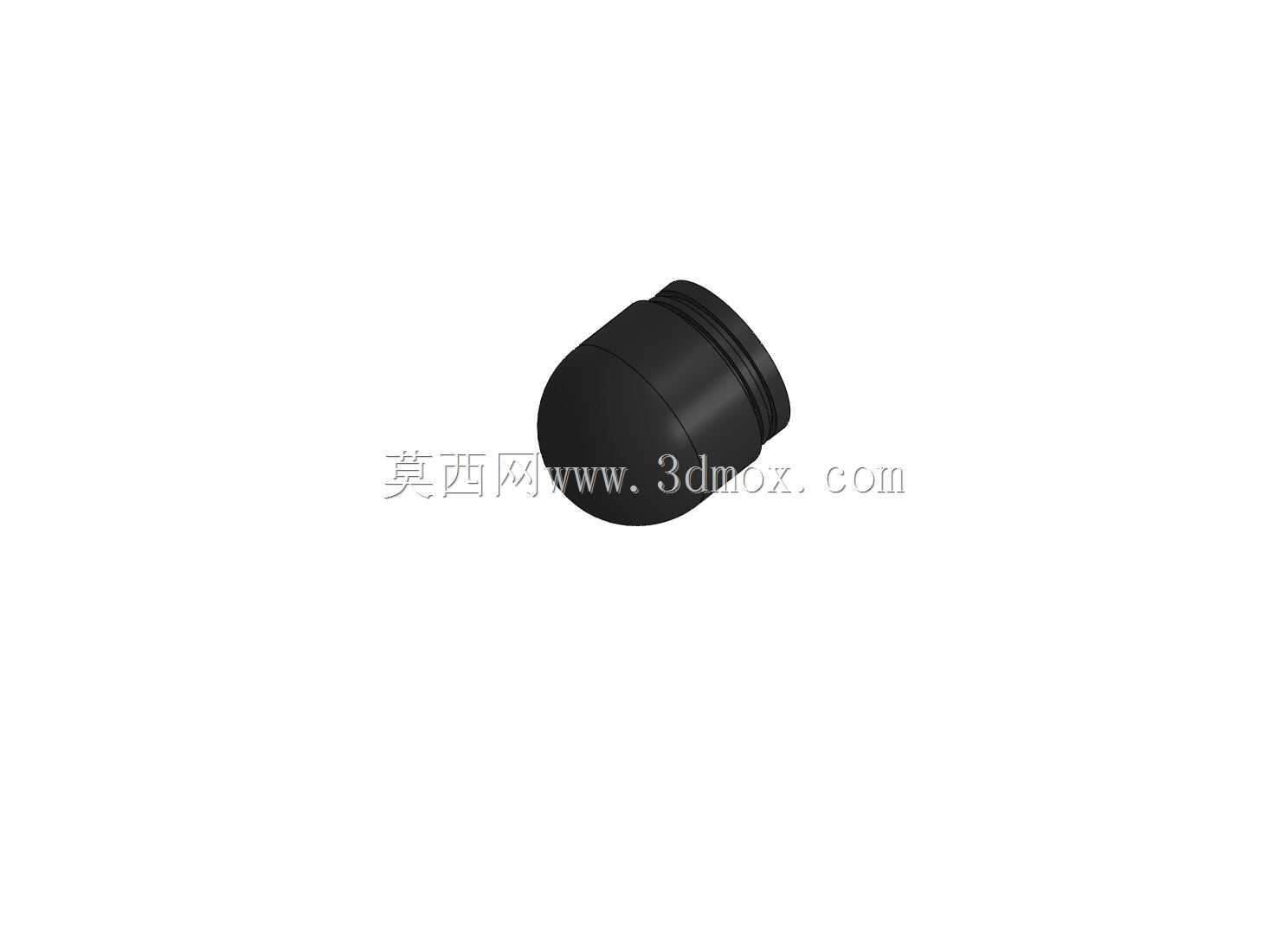

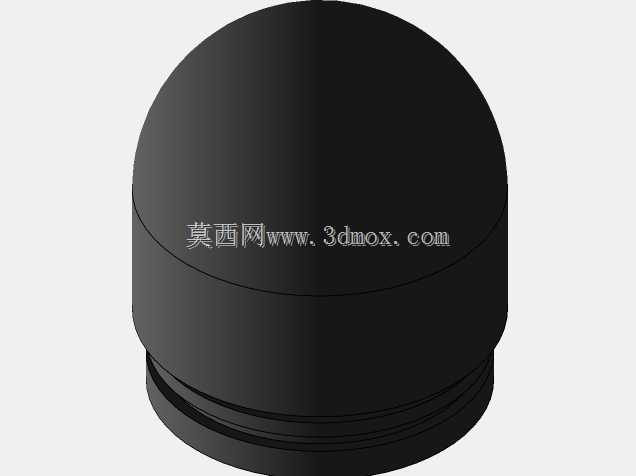

在日常战术训练、对抗演练场景中，常规金属手雷模型重量大、磕碰易造成训练损伤，且硬质外壳在跌落撞击时容易出现形变开裂，无法满足高频次反复使用的训练需求，这款橡胶材质的训练手雷正是针对这类场景开发的专用训练器材。从结构设计逻辑来看，整体外形完全参照制式手雷的轮廓比例做等比例还原，外壳采用一体硫化成型的橡胶结构，整体壁厚控制在均匀的5mm区间，既保证了握持时的手感与真实手雷一致，又能在跌落、撞击时通过橡胶自身的弹性形变吸收冲击能量，不会出现碎裂、掉渣的问题，可承受千次以上的1.5米高度自由跌落冲击而不损坏。产品头部的防滑纹路采用多道环形凸筋设计，凸筋高度1.2mm，间距3mm，完全贴合人手握持时的手指指腹贴合弧度，即使佩戴战术手套也能获得足够的握持摩擦力，不会出现训练投掷时打滑脱手的情况。尾部的连接段做了阶梯式收窄结构，可兼容常规训练用引信模拟件的安装接口，安装边界尺寸控制在直径32mm、深度18mm的公差范围内，配合橡胶自身的微量过盈特性，不需要额外的紧固件就能实现模拟引信的牢固固定，拆卸更换也十分便捷，不需要借助专用工具就能快速完成配件替换。从实际使用的功能特性来看，整体重量控制在220g左右，和真实手雷的握持重量差控制在5%以内，投掷时的出手手感、飞行轨迹反馈都和实弹投掷的感受高度接近，能帮助受训人员快速形成正确的投掷肌肉记忆，同时橡胶外壳的软质特性，即使在对抗演练中误碰到参训人员，也不会造成严重的磕碰伤害，大幅降低训练过程中的安全风险。设计过程中针对撞击工况做了专门的结构优化，手雷底部做了2mm厚度的加厚橡胶缓冲层，当手雷以任意角度撞击硬质地面时，底部缓冲层会首先发生溃缩形变，将撞击力分散到整个壳体表面，避免局部应力集中导致的壳体开裂，同时内部为中空结构，可根据训练需求填充不同重量的配重砂，调整整体重量来适配不同阶段的训练强度要求，比如新手入门训练时可填充轻质配重降低投掷负荷，熟练后增加配重来模拟真实负重投掷的感受。外形尺寸方面，整体最大直径为58mm，总长度为96mm，完全符合常规手雷套袋、战术装具的携行尺寸要求，可直接放入现有战术装具的手雷仓内，不需要额外定制携行配件，日常携行训练时的适配性极强。壳体表面做了哑光磨砂处理，不会出现强光反光的问题，在模拟战术演练时不会因为反光暴露位置，更贴近实战使用的场景需求，同时磨砂表面的抗污能力更强，训练过程中沾染的泥土、污渍只需要用清水冲洗就能清理干净，日常维护十分简便。从结构可靠性角度出发，整个壳体没有拼接缝隙，不存在传统拼接结构容易出现的接缝开裂、进水进沙的问题，即使在雨天、泥沙环境下开展训练，也不会因为内部进沙配重结块影响使用手感，长期使用的稳定性远高于拼接式的塑料训练手雷。
