工业传动用单排齿形链轮结构设计

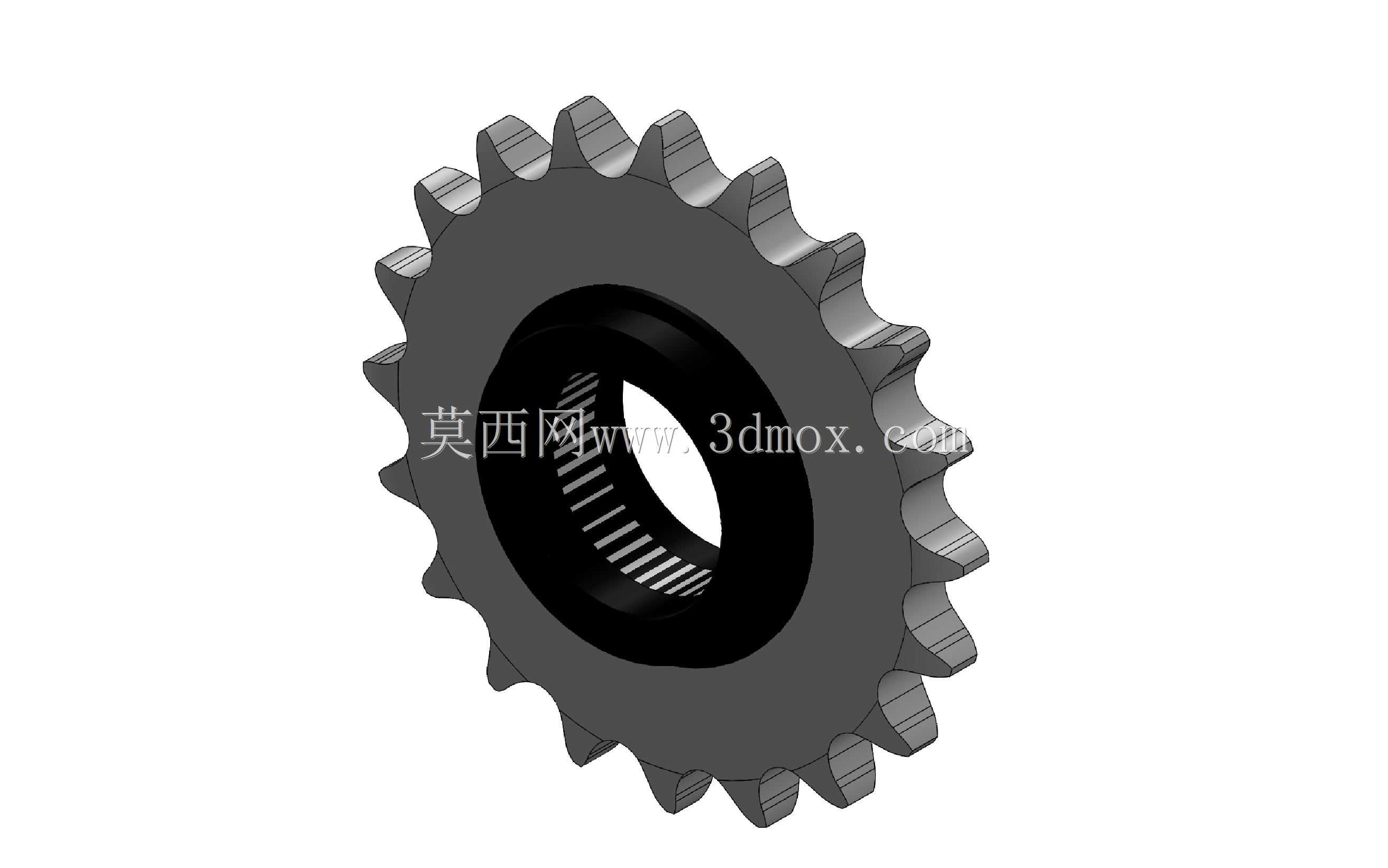

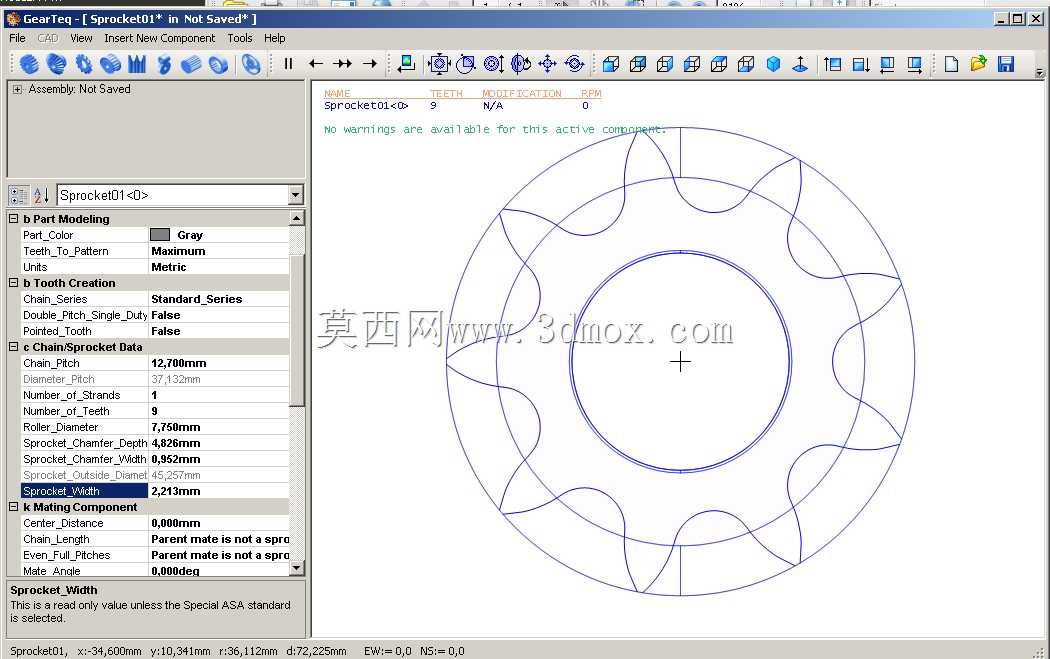

在各类工业传动场景中，链传动凭借传动比准确、传动效率高、对恶劣工况适应性强的特点，被广泛应用在输送线、农机、轻工机械、矿山设备等诸多领域，而链轮作为链传动系统里的核心啮合零件，其结构设计合理性直接决定整套传动机构的运行稳定性与使用寿命。这款链轮采用单排齿结构设计，整体为盘类回转体构型，中心设置带内花键的安装孔，可直接与对应规格的花键轴配合装配，相比普通平键连接的安装形式，花键配合的同轴度更高，承载时的应力分布更均匀，能承受更大的冲击载荷与交变扭矩，适配重载传动的使用需求。齿部轮廓严格按照对应链条节距的啮合参数设计，每个齿的齿形圆弧、齿沟曲率都经过参数化拟合，保证与链节滚子啮合时的接触应力处于合理区间，避免啮合过程中出现卡链、跳齿、异常磨损等问题，齿侧的导向斜面可在链条小幅偏摆时自动导正，降低安装同轴度误差带来的附加载荷。轮体部分采用辐板式结构，在保证整体结构刚度的前提下尽可能减少冗余材料，降低自身转动惯量，减少传动过程中的启停冲击与动载荷，轮毂部分做了加厚处理，提升与轴配合段的接触长度，保证装配后轴孔配合的支撑刚度，避免运行过程中出现轮体偏摆。从安装边界来看，这款链轮的轴向定位依靠轮毂端面与轴肩的贴合实现，装配时需保证齿圈的径向跳动与端面跳动控制在对应精度等级的公差范围内，齿面的粗糙度需满足啮合要求，降低与链条滚子接触时的摩擦损耗。在实际选型应用中，这类链轮常搭配标准滚子链条使用，可用于两轴中心距较远、不适合采用齿轮传动的动力传递场景，比如工厂里的物料输送线驱动端、农业收获机械的动力传输机构、摩托车的后传动系统、矿山输送设备的牵引传动部等。设计过程中需要重点校核齿根的弯曲强度，因为链传动在运行时会存在多边形效应，产生周期性的动载荷，齿根位置是应力集中的薄弱区域，通过对齿根过渡圆角的优化，可有效分散应力集中点，提升轮齿的抗疲劳断裂能力。另外，内花键的参数需要与配套轴的花键参数完全匹配，包括模数、齿数、压力角、变位系数等，保证配合间隙处于合理范围，既方便装配，又不会因为间隙过大产生传动冲击。轮体的热处理工艺也需要结合使用场景调整，重载工况下齿面需要做淬火处理提升表面硬度，增强耐磨性能，芯部保持足够的韧性来承受冲击载荷，轻载高速场景下则可适当降低硬度要求，减少加工成本。在装配调试环节，需要保证两链轮的共面度，避免链条出现偏磨，同时要预留合适的链条张紧量，抵消链条使用过程中因磨损产生的伸长量，日常维护时可定期在齿面与链条铰接处加注润滑脂，降低摩擦损耗，延长整套传动机构的使用寿命。这类链轮的结构设计没有多余的冗余特征，所有结构都服务于传动啮合、安装固定、载荷承载的核心功能，参数化的齿形设计也方便后续根据不同的链条规格、传动比要求快速调整参数，生成适配不同工况的链轮模型，大幅提升结构设计阶段的选型与改型效率。
