带双侧防护栏的折返式屋顶覆层梯具

　　做厂房屋面配套设施设计快十二年，经手的屋面检修梯方案少说也有三四十套，这次的折返式带护栏梯具，是专门针对大坡度覆层金属屋面做的适配结构，和普通直爬梯、外挂墙梯的应用场景完全不一样。很多人觉得梯子不就是两根边梁加踏步，真到了屋面现场就知道，覆层屋面的表层是彩钢压型板或者柔性防水卷材，根本不能直接承受集中荷载，普通直梯搭在屋面上，不仅容易打滑侧翻，梯脚的集中压力还会直接戳破防水层，后期漏雨维修的成本比梯具本身高好几倍。这个梯具的设计首先解决的就是荷载分散问题，底部的支撑框架不是单点落地，而是用通长的方管做底梁，和屋面的檩条走向垂直布置，安装时直接通过自攻锚栓固定在檩条上方的覆层压条上，整个梯具的自重加上人员通行荷载，会均匀传递到屋面结构檩条上，不会对表层防水覆层造成局部穿刺破坏。

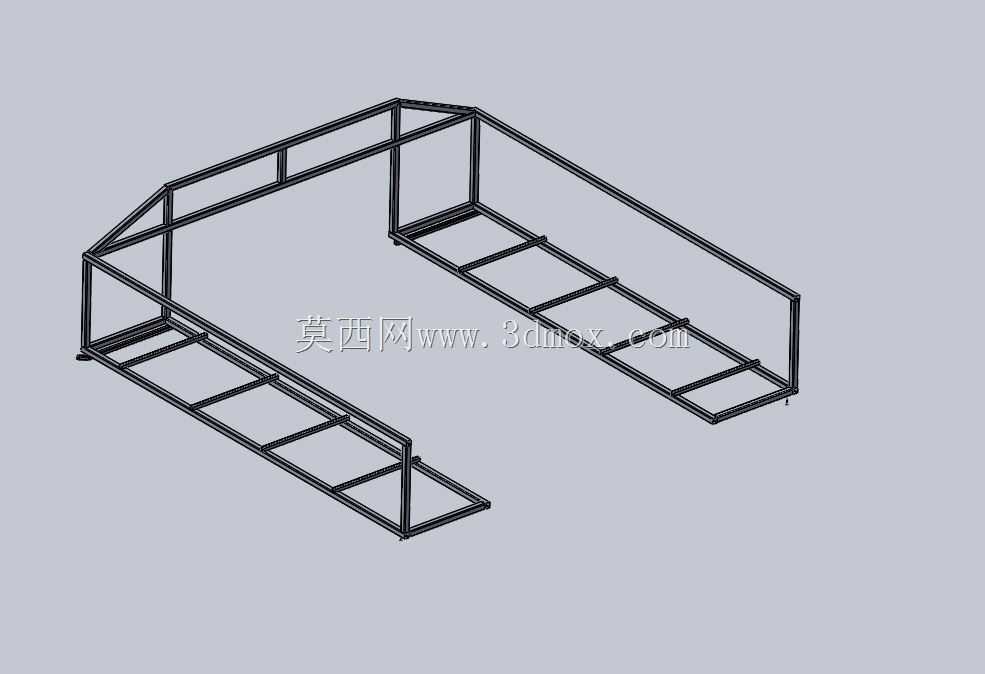

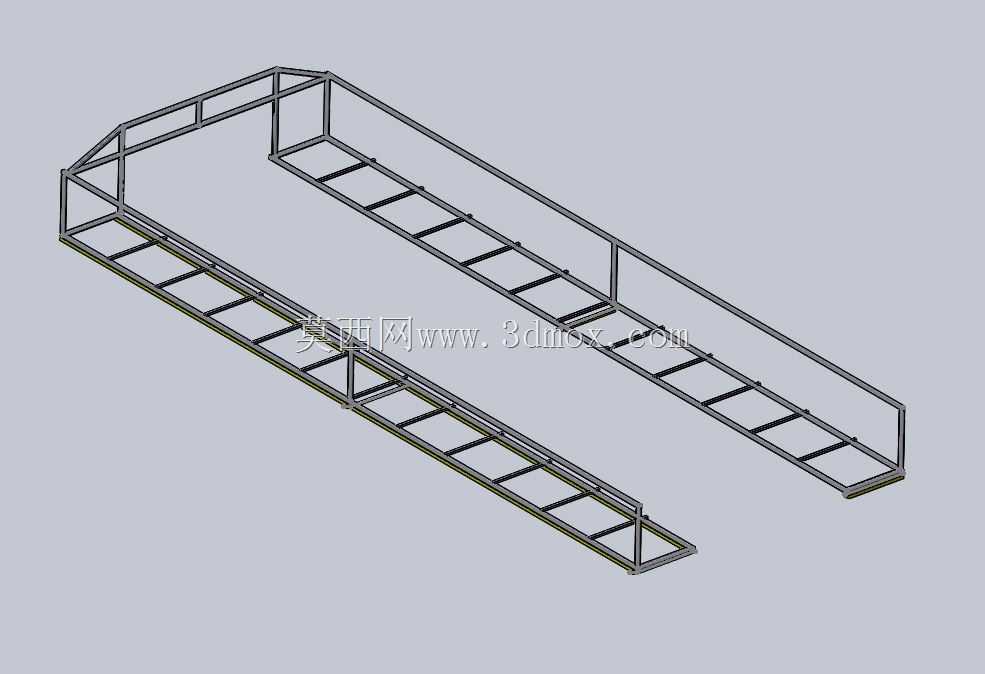

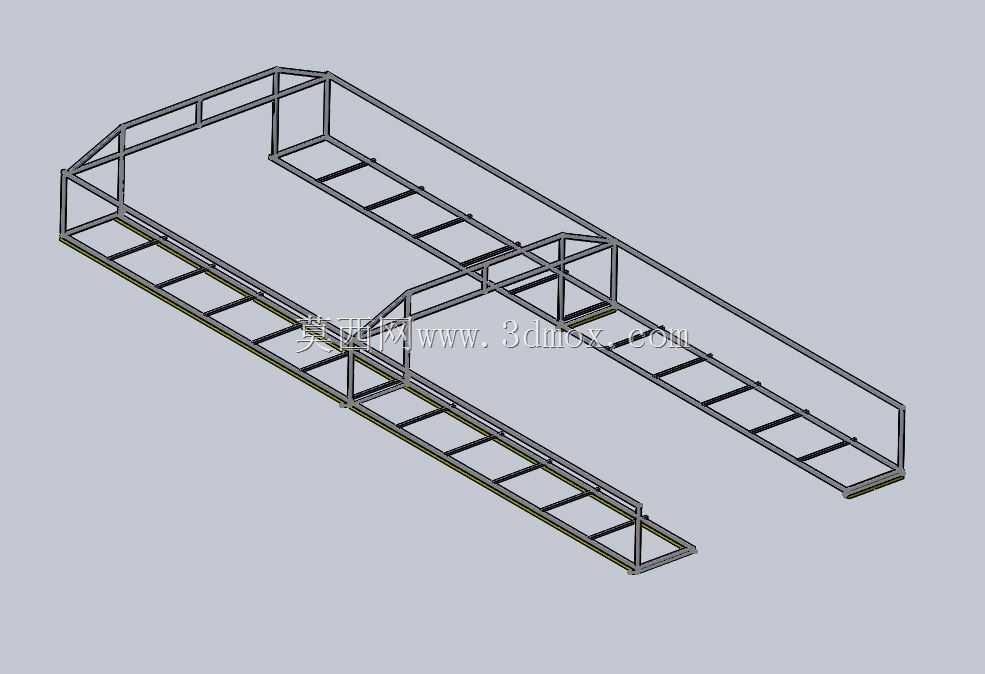

　　再看结构形式，采用折返式双跑布局，不是直上直下的单跑结构，这是考虑到屋面覆层上方的通行净空要求——很多工业厂房屋面的檐口到屋面检修平台的高差在3.2米到4米之间，如果做单跑直梯，倾斜角度超过60度的话，人员携带工具上下时重心前倾，很容易发生坠落事故，而且直梯长度过长，运输到屋面现场时，受屋面通风器、采光带的遮挡，根本没法整体吊装就位。折返式的布局把梯段分成两段，中间设置1.2米见方的休息过渡平台，每段梯段的倾斜角度控制在45度，踏步间距统一设为200毫米，踏步面宽做到280毫米，人员上下时脚面可以完全踩在踏步上，哪怕穿防滑劳保鞋也不会出现踩空的情况。

　　防护结构是这个梯具设计的核心细节，双侧的护栏不是简单的一根扶手管，而是采用三横杆加斜撑的框架结构，顶部扶手高度距离踏步面1.1米，中间横杆在0.55米高度位置，底部设置100毫米高的挡脚板，所有护栏的连接节点都采用满焊处理，焊后打磨掉焊渣做喷塑防锈处理，避免长期在屋面暴露出现锈蚀流挂，污染屋面覆层。梯段的侧边没有留多余的空隙，护栏和梯段边梁之间的间隙控制在30毫米以内，防止工具从间隙滑落砸到下方的屋面设备或者通行人员。

　　安装边界的考虑也做了前置预留，整个梯具的所有构件都采用40402.5的热镀锌方管焊接，单段构件的长度控制在2.2米以内，不需要大型吊装设备，两个安装工人通过屋面的安全爬梯就能把所有构件运到安装点位，现场只需要配手持电焊机和扭矩扳手就能完成组装，不需要在屋面上进行切割作业，避免焊渣掉落烫坏屋面防水覆层。梯具的顶部和屋面检修口的平台做了搭接设计，搭接长度预留了150毫米的调节量，哪怕现场屋面施工存在±50毫米的标高误差，也能通过顶部的连接长孔完成对位固定，不需要二次切割改型。

　　实际使用场景里，这种梯具主要服务于屋面光伏板检修、通风设备维护、防水覆层定期巡检的作业需求，平时不用的时候可以在梯段入口处加挂安全锁具，防止非工作人员随意攀爬。和传统的外挂墙梯比，这种布置在屋面覆层上的折返梯，不需要在建筑外墙做预留埋件，不会破坏外墙的防水和保温层，尤其适合已经投产的老旧厂房做屋面检修通道改造——老厂房的外墙当初施工时没预留爬梯埋件，如果后补埋件不仅要破坏外墙饰面，还要重新做防水处理，施工周期长还容易留渗漏隐患，这种直接固定在屋面檩条上的梯具，整个安装过程不触碰外墙结构，三天就能完成一套的组装交付，对厂区正常生产的影响几乎为零。

　　设计时也特意规避了几个常见的工程问题：比如踏步板没有采用花纹钢板整板焊接，而是用方管焊接成框架后铺3毫米厚的防滑钢格板，这样屋面积雪、积灰的时候，灰尘和雪水可以直接从格板的缝隙漏下去，不会在踏步面积水结冰，冬天巡检的时候不会打滑；所有的方管构件两端都做了封板焊接，避免雨水灌进管内部造成从内向外的锈蚀，延长户外使用寿命；底部支撑梁和屋面接触的位置，特意加了5毫米厚的三元乙丙橡胶垫片，一方面是增大摩擦力防止梯具移位，另一方面是避免方管和屋面覆层直接接触，长期风吹日晒造成覆层磨损。

　　从结构受力验算的角度，整个梯架的恒载按实际构件重量计算，活载按每平米3.5千牛的检修荷载取值，最不利工况下，底梁的最大挠度控制在跨度的1/250以内，完全满足户外金属结构的刚度要求，不会出现人员行走时梯架晃动感明显的问题。护栏的水平推力按每米1千牛的荷载验算，连接节点的焊缝强度都做了冗余设计，哪怕人员靠在护栏上也不会出现变形脱焊的情况。
