民宅外置钢构雨棚结构设计方案

　　这类外置钢构雨棚多应用于自建房、低层民宅的入户区域、露台衔接位置，核心作用是遮挡出入口上方的垂直落雨与高空坠物，同时兼顾夏季遮阳、避免入户区域被阳光直晒导致的室内升温，也能减少雨水顺着墙面流淌造成的墙面侵蚀、入户台阶湿滑问题。从实际使用场景来看，这类雨棚常设置在带外置楼梯的二层入户位置，刚好覆盖楼梯上端的入户平台与部分梯段，避免雨天上下楼梯时被雨水淋到，也能防止梯面积水打滑，提升雨天通行的安全性。

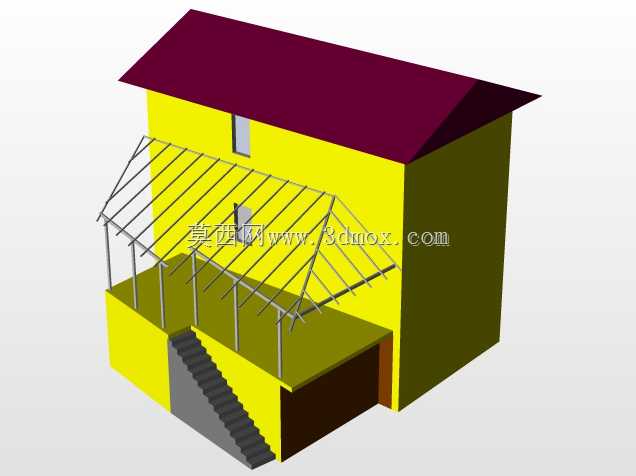

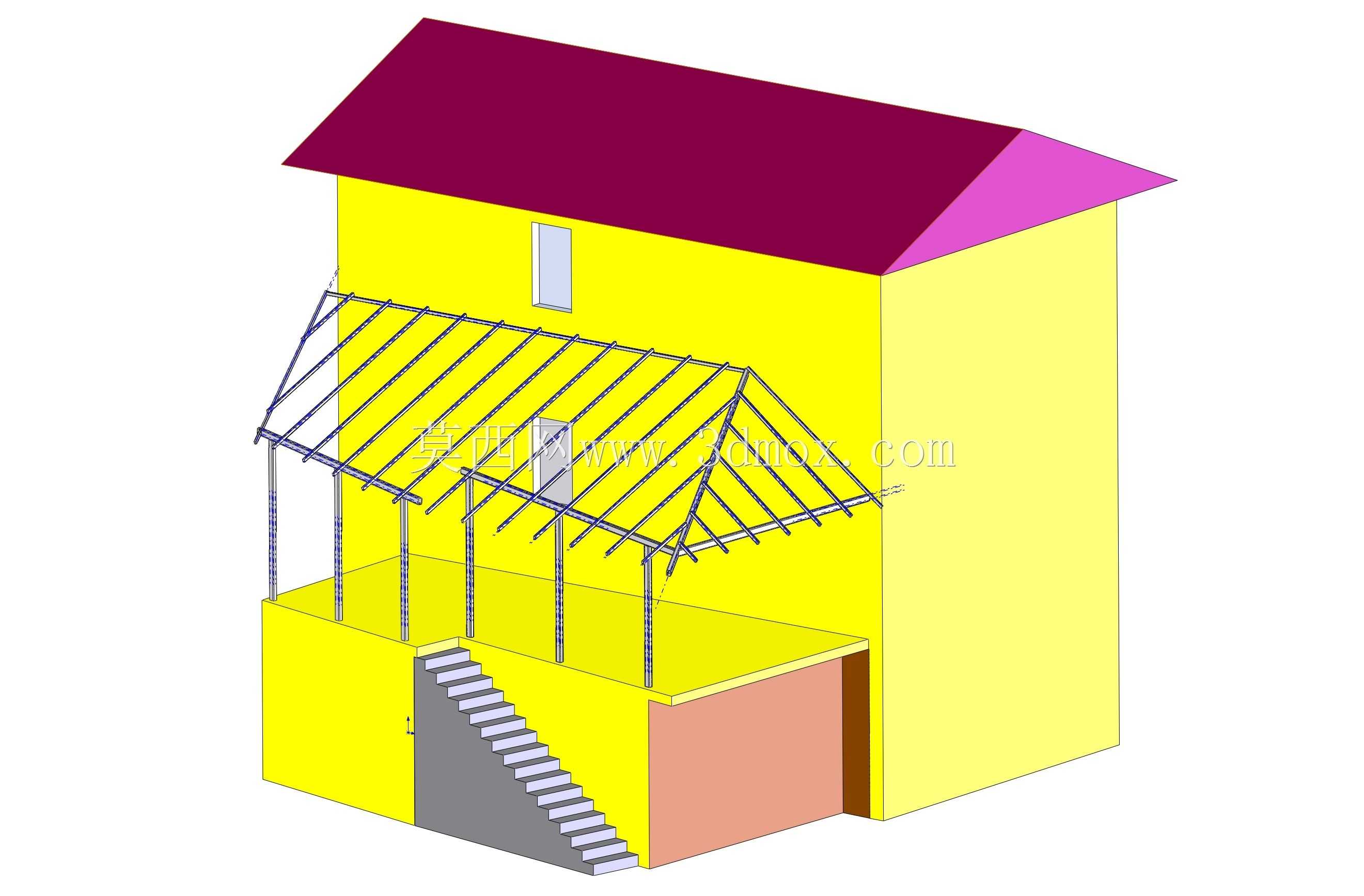

　　从结构设计思路来看，该雨棚采用悬挑结合立柱支撑的混合受力形式，靠近建筑墙体一侧的主骨架直接与民宅的外墙圈梁或构造柱做预埋连接，承担上部荷载的水平分力，外侧沿雨棚外沿均匀设置竖向钢立柱，立柱下端直接锚固在下层露台的混凝土结构面上，将竖向荷载直接传递到建筑主体结构上，相比纯悬挑式雨棚，这种带立柱的形式能大幅降低对墙体连接节点的受力要求，适配普通民宅墙体的承重能力，不需要额外对墙体做结构加固，施工难度更低，整体结构冗余度更高，能应对常规地区的风雪荷载。

　　骨架部分采用等间距布置的型钢檩条作为主受力肋，檩条沿雨棚排水坡度方向排布，相邻檩条之间设置横向连系杆，保证整个骨架的平面外稳定性，避免单根檩条出现侧向失稳的问题。雨棚的顶面找坡顺着建筑外墙向外设置，坡度控制在5%左右，既能保证雨水快速顺着坡面排到雨棚外沿，不会在棚面形成积水增加额外荷载，也不会因为坡度过大导致棚面材料滑落、安装难度提升。立柱与主檩条的连接节点采用焊接加节点板补强的形式，所有连接位置都做满焊处理，焊后做防锈涂装，避免长期户外使用出现锈蚀削弱节点强度。

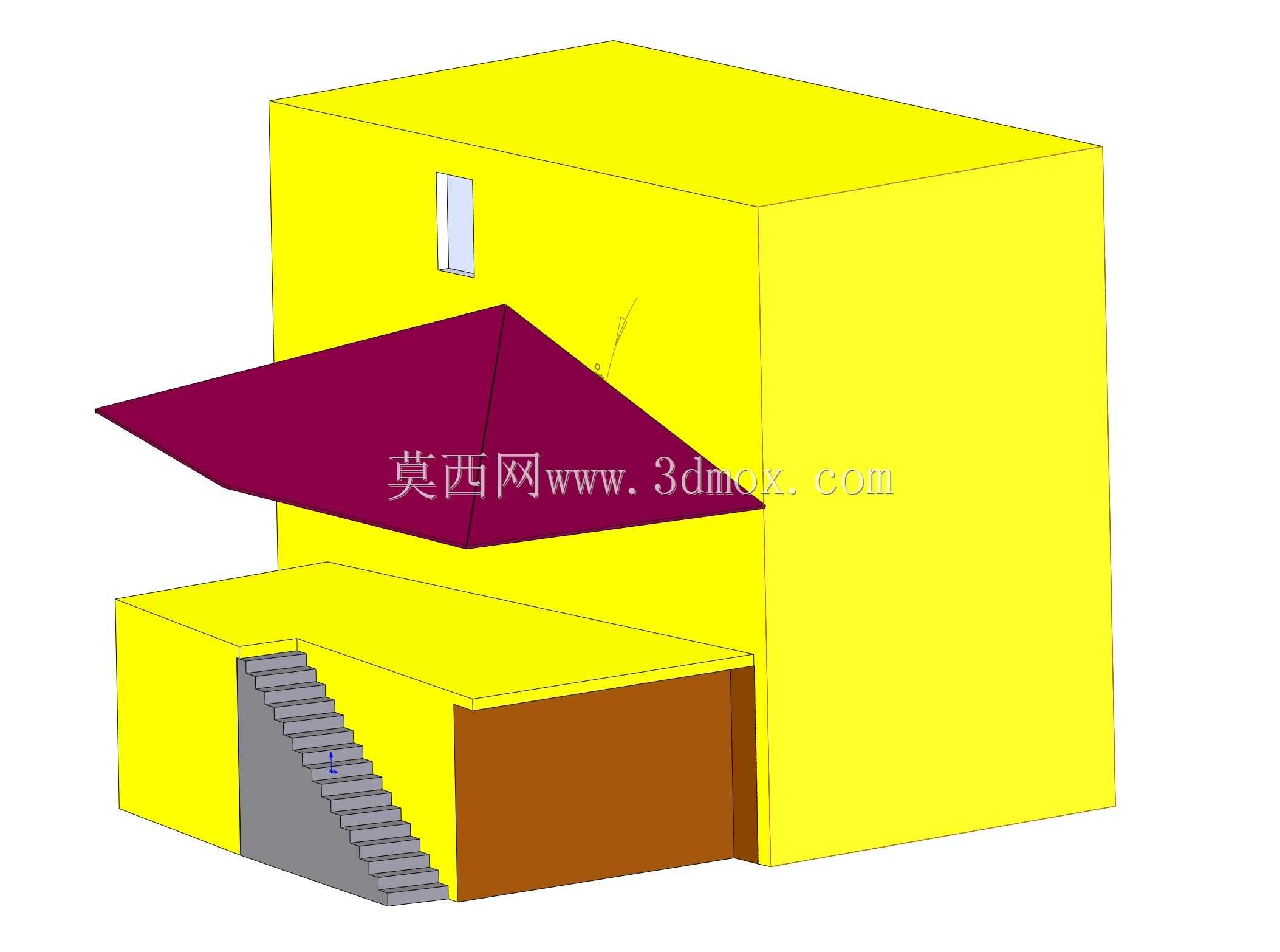

　　从安装边界来看，该雨棚的横向覆盖宽度匹配民宅二层的开间尺寸，向外悬挑的深度控制在1.8米到2.4米区间，刚好覆盖入户平台与3-4级楼梯踏步，不会因为挑出过宽遮挡一层房间的采光，也不会因为挑出深度不足导致雨水飘入入户区域。立柱的排布避开楼梯的通行路径，设置在露台边缘的结构梁上方，不会占用露台的有效使用空间，立柱下端的锚固点采用膨胀螺栓结合植筋的方式固定，锚入混凝土结构的深度不小于15倍螺栓直径，保证立柱的抗拔与抗倾覆能力。

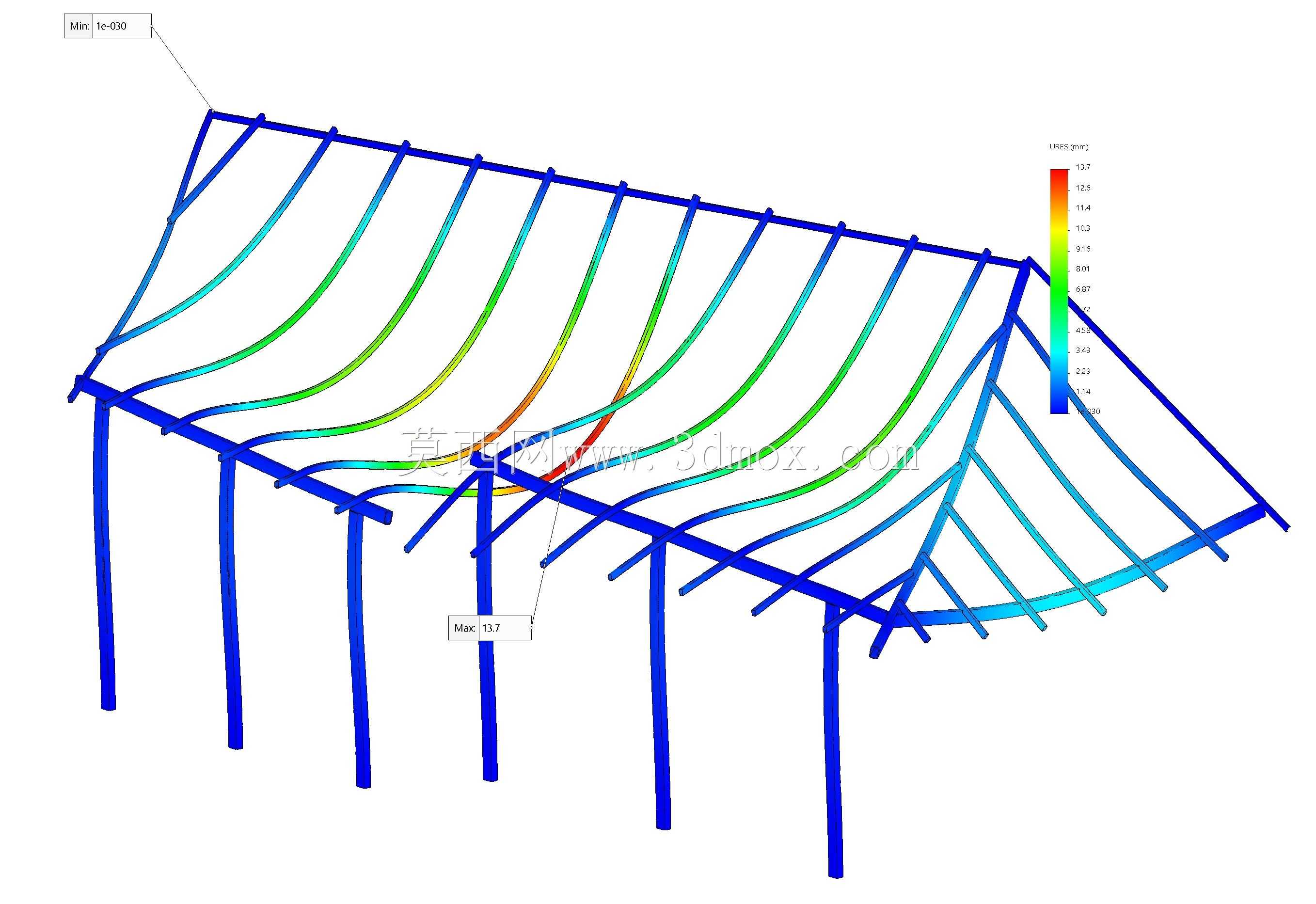

　　做有限元分析时，需要重点校核几个关键位置的受力：首先是墙体侧的主骨架连接节点，要验算在最不利风雪组合荷载下，节点的抗拉、抗剪强度是否满足规范要求，避免出现节点拉脱导致雨棚倾覆；其次是外侧立柱的压杆稳定性，要考虑风荷载向上吸力与向下雪荷载的双向作用，验算立柱的长细比与压应力，避免立柱出现失稳弯曲；还要校核檩条的挠度变形，保证在均布荷载下檩条的最大挠度不超过跨度的1/200，避免棚面出现明显的下挠积水，长期使用导致棚面材料变形渗漏。另外，雨棚外沿设置的封边构件要做圆角处理，避免尖锐边角划伤通行人员，所有外露的钢构件表面都做户外级防锈涂装，适配户外日晒雨淋的使用环境，延长整体结构的使用寿命。棚面材料可根据使用需求选择彩钢板、阳光板或者钢化玻璃，不同材料对应的骨架荷载取值要对应调整，保证结构受力与所选棚面材料的重量匹配。
