剪叉升降承载式690KVA箱变设备结构

项目分类:机械图纸 发布时间:2021-11-01 ID:351924
  • 剪叉升降承载式690KVA箱变设备结构
  • 剪叉升降承载式690KVA箱变设备结构
  • 剪叉升降承载式690KVA箱变设备结构
  • 剪叉升降承载式690KVA箱变设备结构
  • 剪叉升降承载式690KVA箱变设备结构

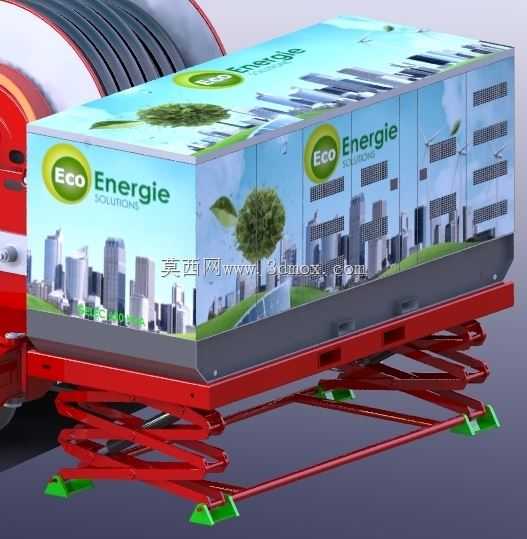

这套带剪叉升降承载底座的690KVA箱式供电设备,核心适配户外临时供电、应急保电、分布式能源并网配套这类需要灵活调整设备高度、快速转场部署的场景,比如工地临建供电、户外展会临时配电、厂区改扩建临时电源接驳,还有抢险救灾现场的临时供电点位布设,相比传统固定安装的箱变,这套结构不需要提前做复杂的混凝土基础找平,依靠剪叉底座的支撑脚就能在不平整的硬化地面完成调平固定,大幅缩短现场部署的准备周期。设备主体的箱体采用模块化拼接结构,侧面预留标准的进出线电缆接驳舱,舱门带防水密封胶条,防护等级适配户外露天使用的要求,箱体表面的涂装做了耐候处理,能适应日晒雨淋的户外工况,不会因为长期户外放置出现漆面脱落、壳体锈蚀的问题。箱体内部的排布按照高压进线、变压器舱、低压出线的分区做了隔离设计,不同舱室之间设置防火隔板,避免单个舱室出现故障时波及其他功能区,同时每个舱室都预留了散热通风通道,通道口加装防尘防虫的滤网,既保证设备运行时的热量能及时散出,又能避免户外的扬尘、飞虫进入舱内影响电气元件的运行稳定性。底部的剪叉升降机构采用交叉臂式的钢结构设计,臂架使用高强度矩形钢管焊接成型,铰接点采用带自润滑衬套的销轴连接,升降驱动适配液压驱动形式,升降行程覆盖常规箱变安装的高度调整需求,既可以在设备运输时降到最低高度,降低整体重心满足公路运输的限高要求,也能在现场部署时升到指定高度,避免地面积水倒灌进入箱体,同时抬高设备后也能减少地面杂物、小动物触碰箱体带来的安全隐患。剪叉底座的四个支撑脚带有可调节的支撑垫,支撑垫的接触面积做了加大处理,能在不平整的地面通过调整每个支脚的伸出长度,把整个设备调整到水平状态,保证内部变压器、开关元件的运行不受倾斜影响,支脚还预留了地脚螺栓的固定孔位,如果是长期固定使用的场景,也可以通过膨胀螺栓把底座和地面基础牢牢固定,抵御大风天气的外力影响。设计这套结构的时候,首先要核算整体的载荷分布,箱变主体满载时的重量全部作用在剪叉机构的顶部承载平台上,所以平台的框架做了纵横加强筋的排布,对应箱变底部的安装点位做了加厚的安装垫板,避免长期承载出现平台变形;剪叉臂的截面尺寸、销轴的直径都要按照满载载荷乘以安全系数做强度校核,同时要考虑升降过程中的偏载情况,保证单侧受力的时候臂架也不会出现失稳变形。设备的外形尺寸在运输状态下整体高度控制在货运车辆的限高范围内,宽度和长度符合常规道路运输的尺寸要求,不需要办理超限运输审批就能完成转场;安装状态下升到最高位置时,箱体底部距离地面的高度满足防洪、防小动物的安全距离要求,侧面的操作舱门打开时不会和周边的固定结构产生干涉,进出线电缆的接驳位置距离地面有足够的操作空间,方便现场施工人员完成电缆接线、日常巡检的操作。另外箱体顶部做了微倾斜的顶盖设计,下雨时雨水能顺着顶盖的坡度快速排走,不会在顶部积水渗漏进舱内,顶盖边缘做了外翻的滴水檐,避免雨水顺着箱体侧壁流到舱门的密封位置;箱体侧面的散热孔采用向下倾斜的百叶结构,既能保证通风顺畅,又能防止雨水直接溅进舱内。剪叉机构的液压管路布置在臂架的内侧,避免运输和部署过程中被外部物件磕碰损坏,液压站的位置预留了检修操作的空间,方便后期维护的时候更换液压油、检查管路密封情况。整套结构的三维建模过程中,所有的铰接点都做了运动仿真验证,模拟升降全程的臂架运动轨迹,确认没有运动干涉,同时校核了最高位、最低位两个极限位置的结构稳定性,保证设备在各个高度状态下都不会出现倾翻风险;所有的安装孔位、拼接缝隙都按照实际加工的公差要求做了预留,保证后续生产加工的时候能顺利完成装配,不会出现孔位错位、拼接缝隙过大的问题。
