隧道施工用履带式奥沃德刮削作业装置

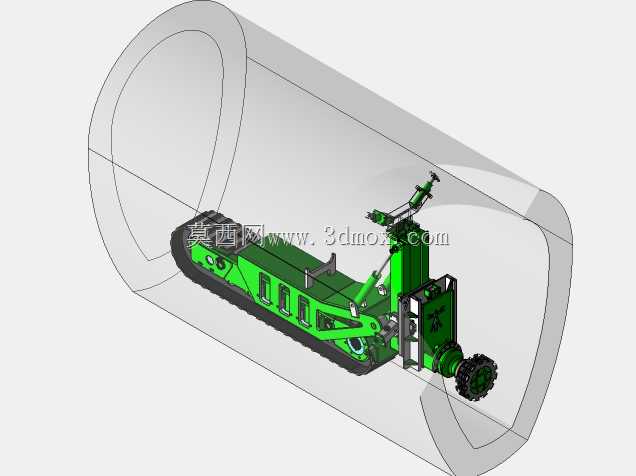

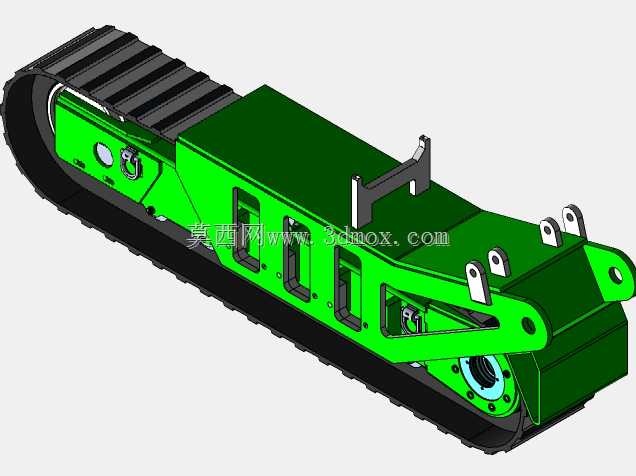

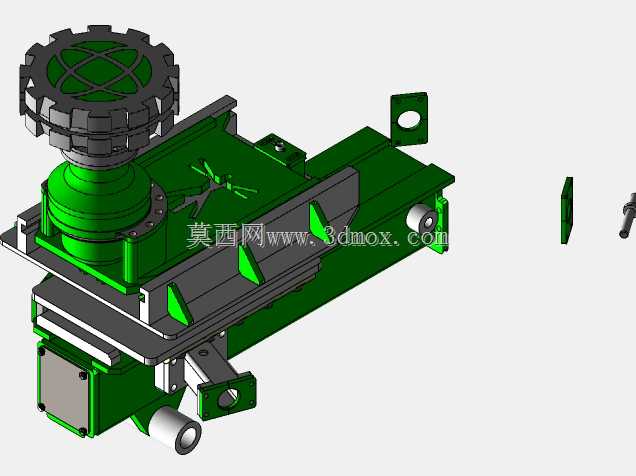

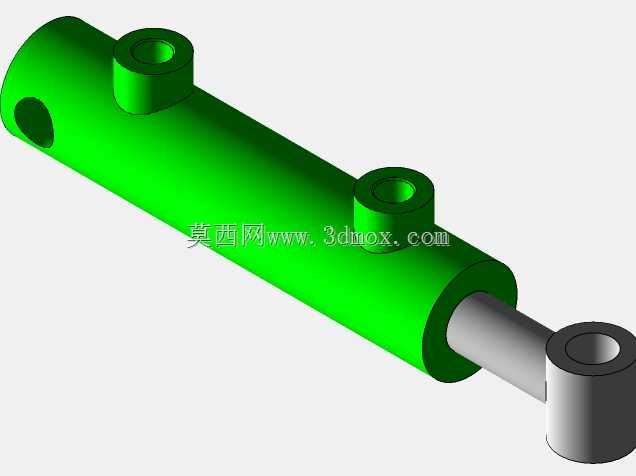

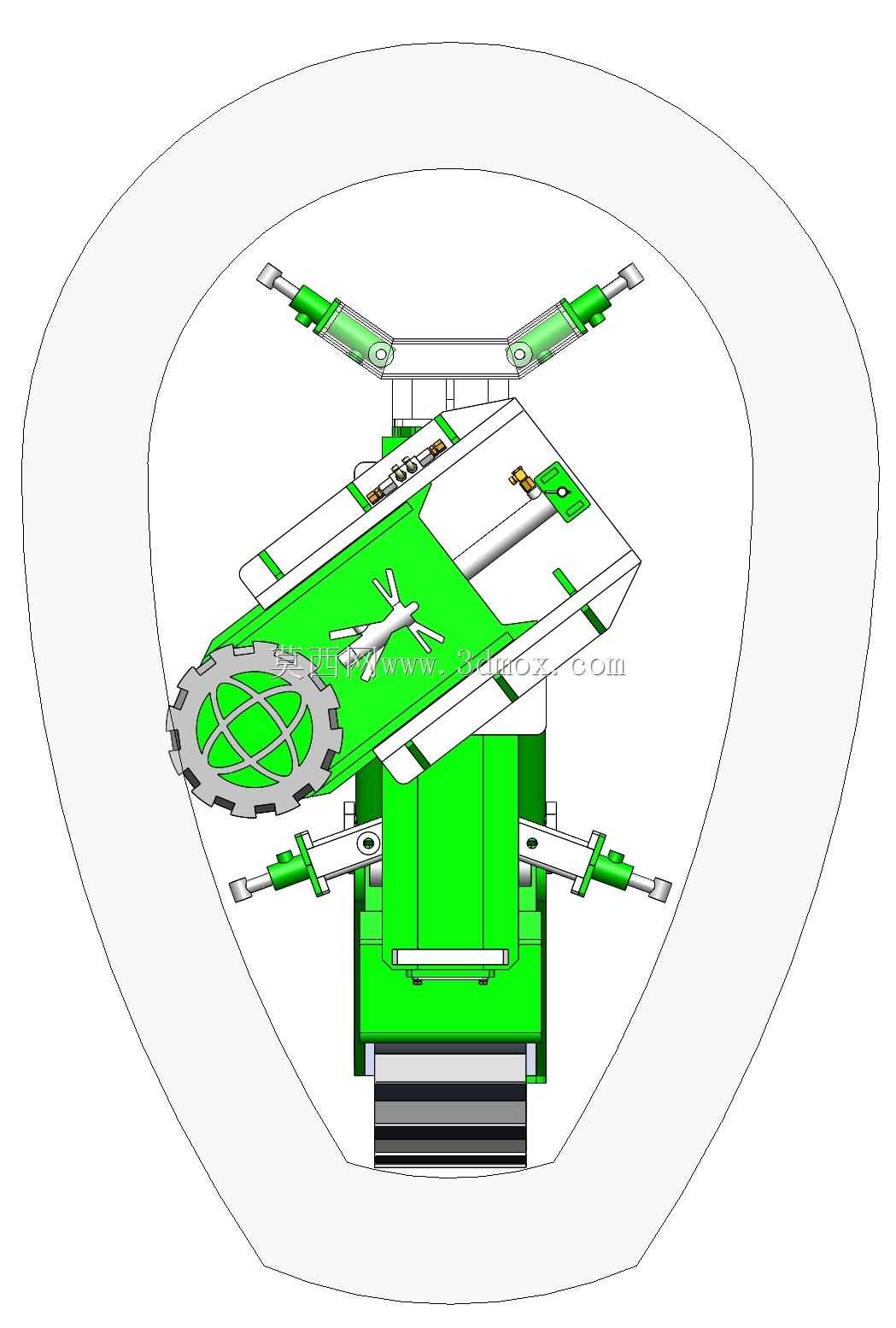

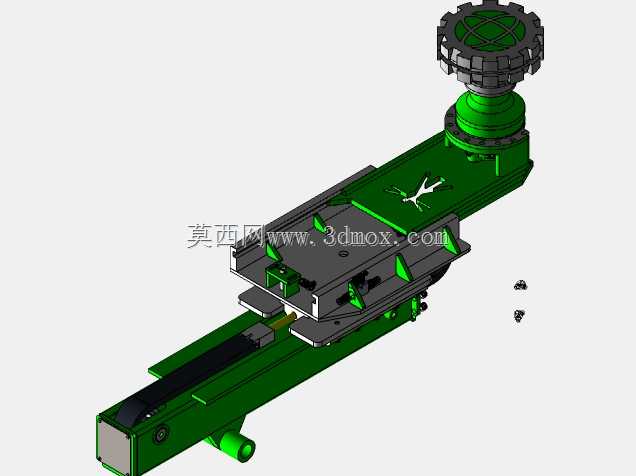

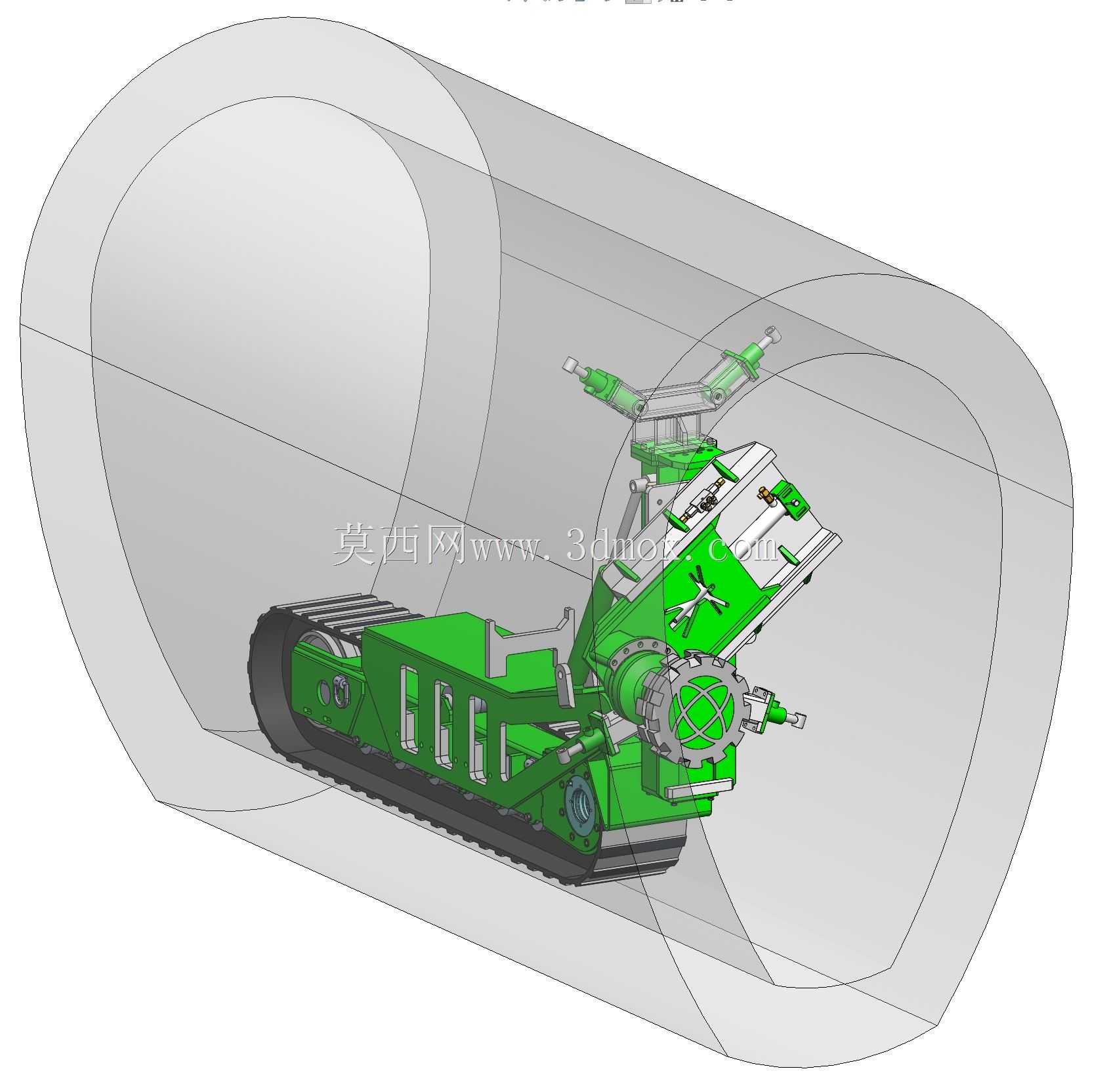

　　在山岭隧道、城市地下管廊、引水隧洞等地下空间施工场景中，掌子面开挖后的洞壁平整度修整、局部凸起岩体刮除、附着浮渣清理作业，长期依赖人工配合小型机具完成，作业效率低且安全风险高，这款履带式刮削作业装置正是针对这类工况开发的专用作业设备。设备采用履带式行走底盘设计，接地比压控制在适配隧道内松散渣石路面的区间，可在坡度不超过15%的未硬化隧道路面稳定行走，无需额外铺设行走轨道，能灵活跟进掌子面掘进节奏，在开挖、初期支护工序间快速转场就位。整机的作业执行端集成了可多维度调节的刮削工作机构，通过铰接式机械臂连接到底盘机架，机械臂配置多组液压执行元件，可实现水平回转、俯仰角度调节、刮削头进给量精准控制，能够适配圆形、

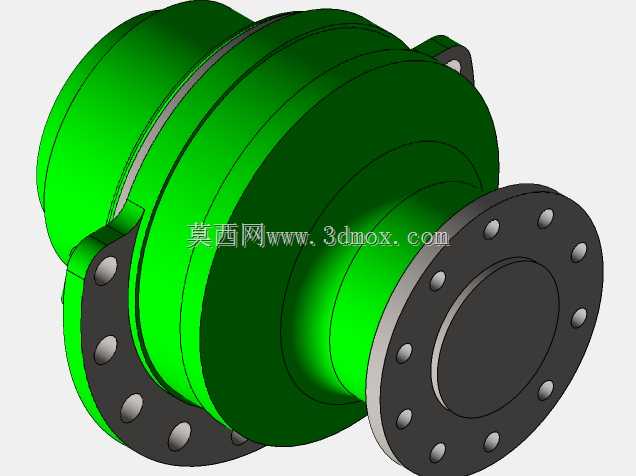

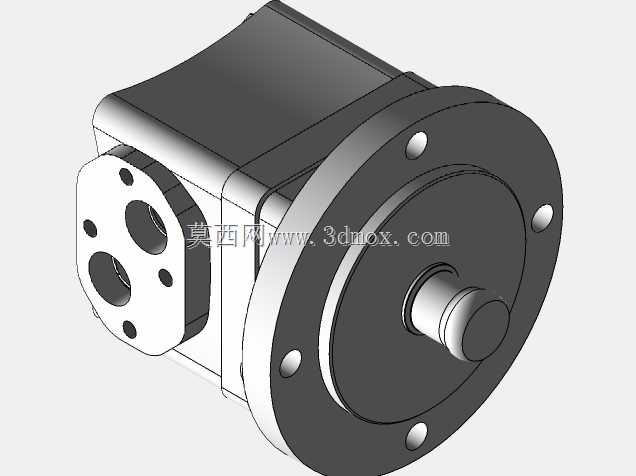

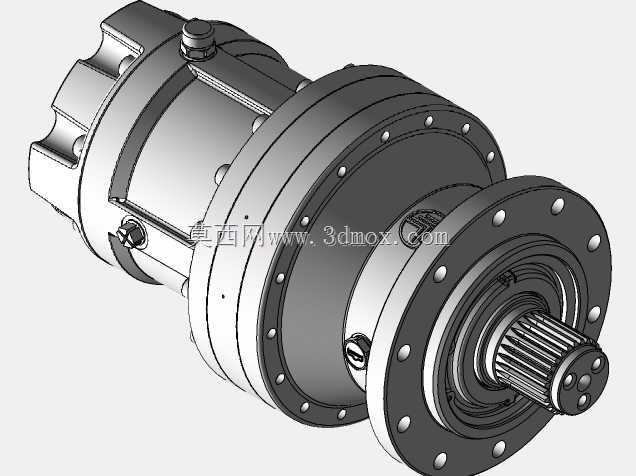

　　马蹄形等不同断面轮廓的洞壁修整作业，刮削头的作业覆盖范围可匹配常规直径3米至6米的隧道断面，无需反复调整设备站位即可完成单循环断面的全范围刮削作业。从设计逻辑上看，整机结构布局充分考虑了隧道内的狭窄作业边界，整机宽度控制在2米以内，长度不超过6米，作业状态下的最大高度可根据断面需求自适应调节，转场状态下可将工作臂完全收折至底盘上方，收折后整机高度低于2.2米，能够顺利通过隧道内的临时支护台架、通风管道等障碍物，不会与隧道内已布设的风筒、水管、电缆桥架发生干涉。底盘部分采用刚性焊接机架，承载能力匹配整机满载作业时的载荷冲击，履带板选用耐磨合金材质，可适应隧道内尖锐渣石的磨损，行走驱动采用低速大扭矩液压马达，起步平稳且过载能力强，

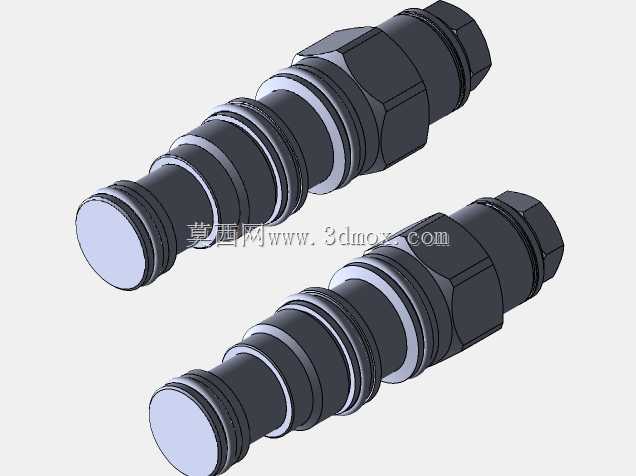

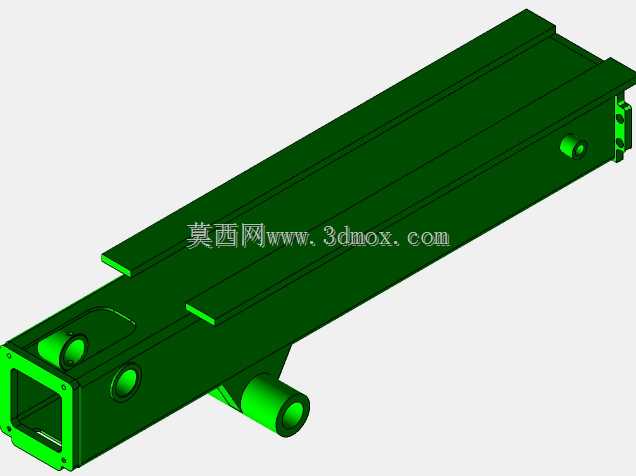

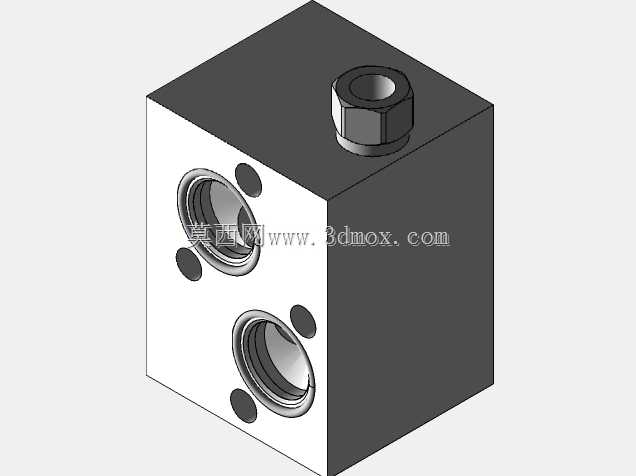

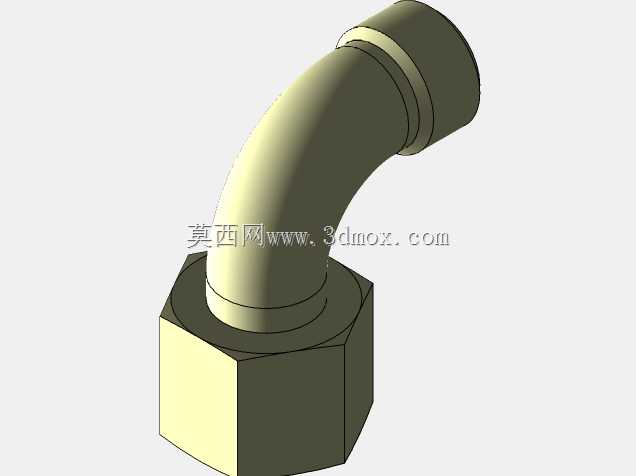

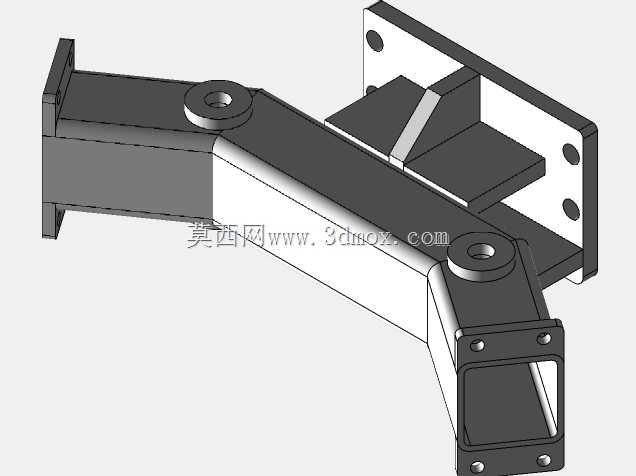

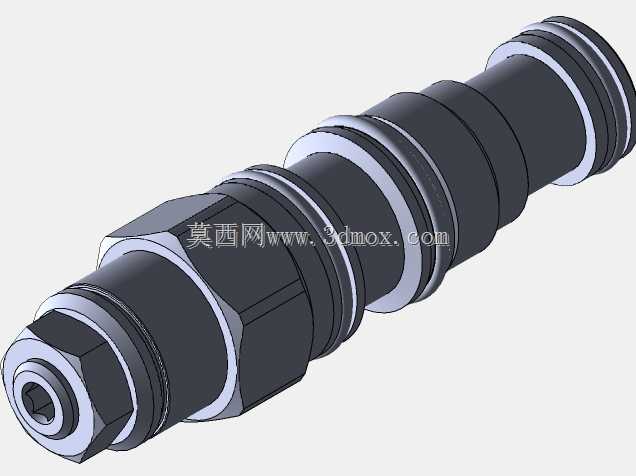

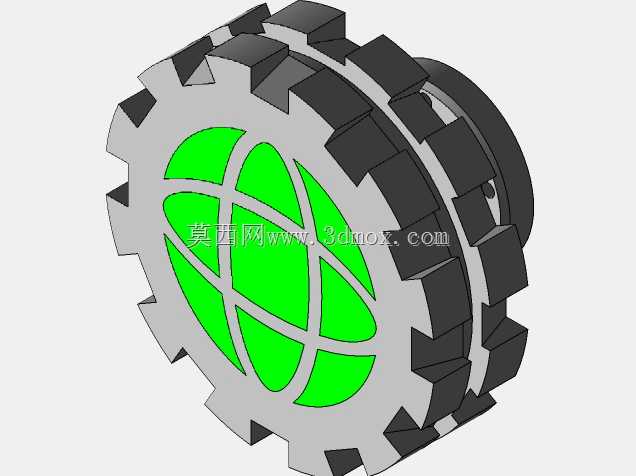

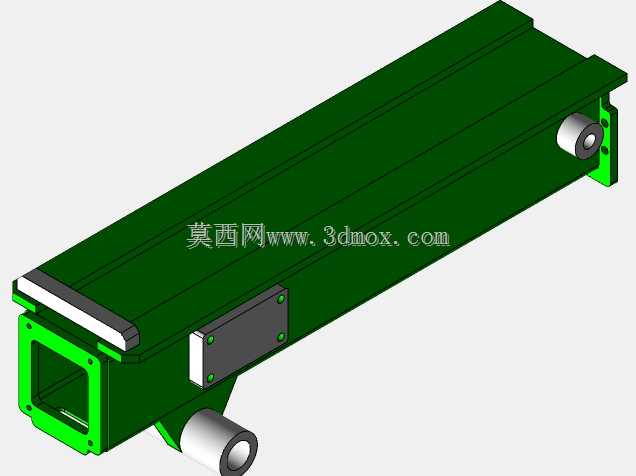

　　在路面存在局部积水、浮渣的工况下也能提供足够的牵引力。工作臂的结构设计采用箱型焊接截面，在保证结构刚度的前提下尽可能降低自重，减少臂架伸缩、回转过程中的惯性冲击，刮削头的连接部位设置了缓冲结构，当遇到局部硬岩凸起时可通过缓冲元件吸收过载冲击，避免结构件出现刚性损坏。液压系统采用负载敏感控制方案，可根据刮削作业的实际负载自动调整泵输出流量，在空载行走、轻载修整、重载刮除不同工况下匹配对应的动力输出，降低不必要的功率损耗，同时液压管路的布设全部沿机架内侧走线，外部设置耐磨护板防护，避免隧道内飞溅的渣石磕碰损坏管路。设备的操作位设置在底盘侧方的防护区域内，操作人员可直接观察刮削头与洞壁的接触状态，操作手柄的布局按照作业动作逻辑排布，

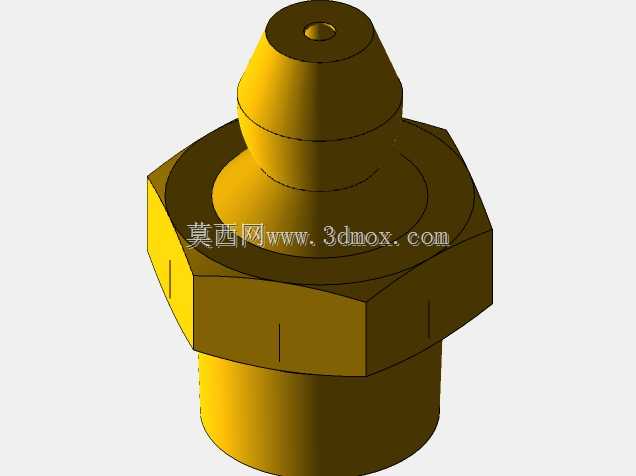

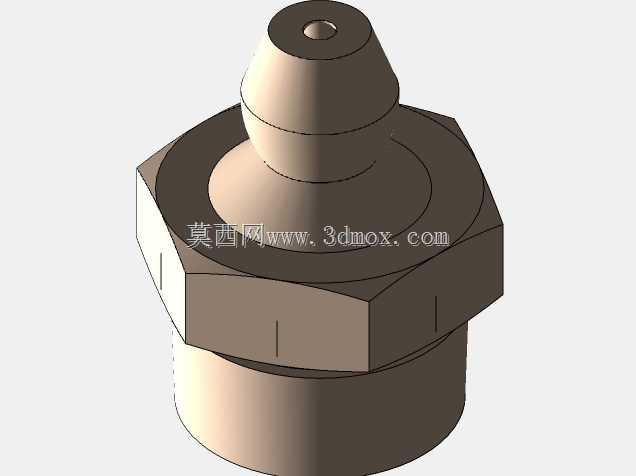

　　降低操作人员的学习成本，同时整机的重心经过反复校核，在臂架全伸作业状态下也能保持足够的稳定性，不会出现侧翻风险。在实际作业过程中，该设备可替代3至4名人工的修壁作业量，单循环断面修整时间可缩短60%以上，同时操作人员无需靠近未支护的洞壁区域，大幅降低了落石伤人的安全风险。设备的安装维护边界也充分适配工地现场条件，所有易损件均采用标准化快拆结构，刮削刀头磨损后可在现场快速更换，无需大型吊装设备辅助，日常润滑点全部引出至便于操作的位置，减少日常维护的工作量。整机的结构设计预留了功能扩展接口，可根据不同施工需求更换刮削头为凿毛、刷帮等作业属具，实现一机多用，适配不同工序的作业需求。
