轮轨式钻井作业拖车结构设计

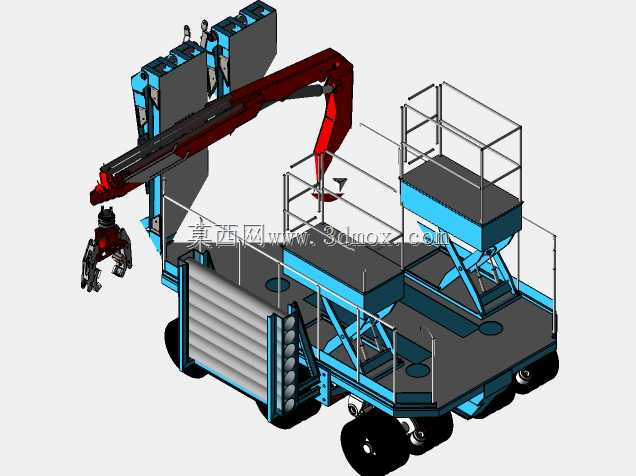

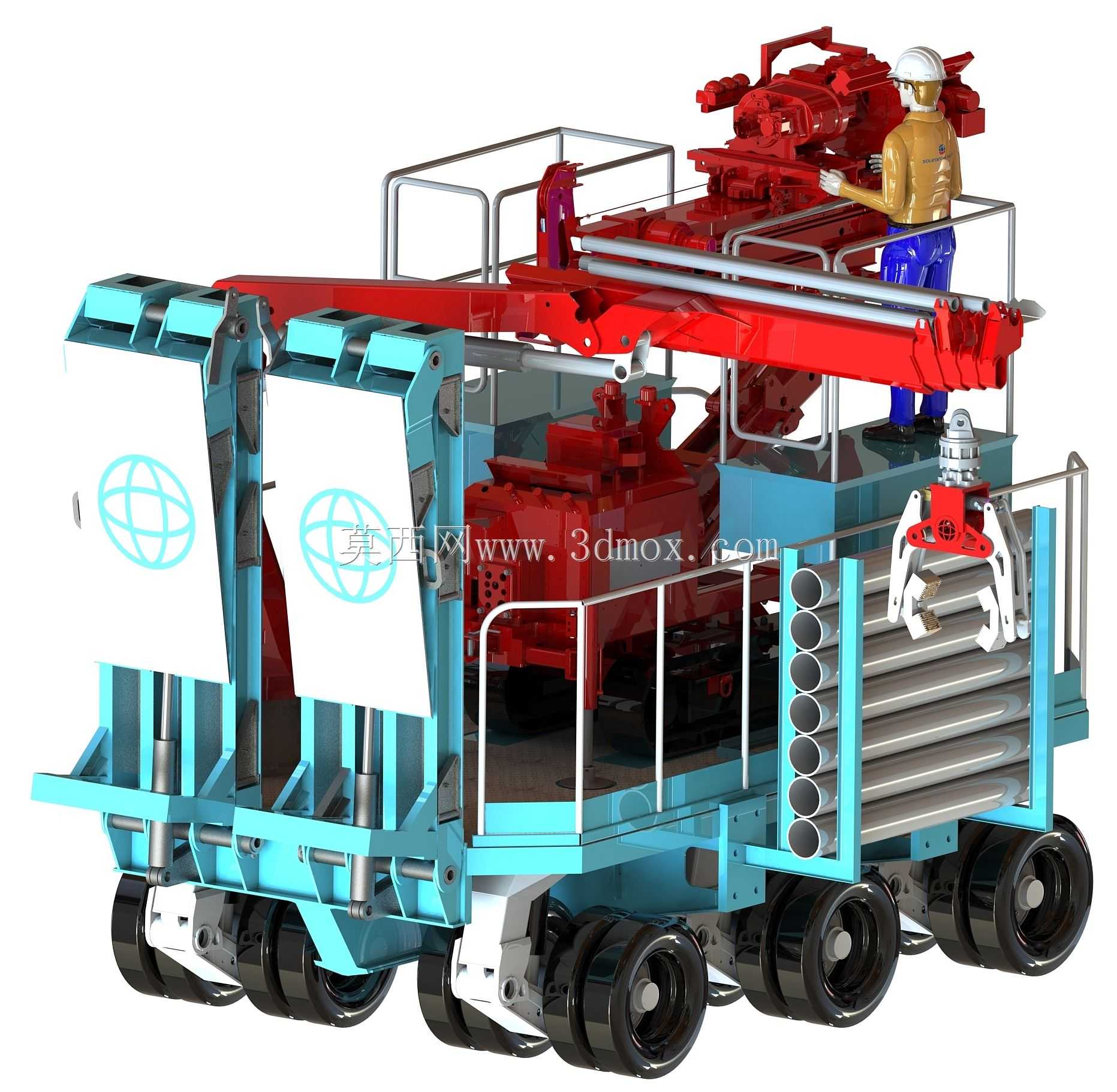

　　这款轮轨式钻井作业拖车，主要适配矿区浅层勘探、厂区地质勘测、轨道沿线管线施工等需要沿既有轨道移动的钻井作业场景，区别于常规履带或轮胎式钻井设备，它依托轮轨行走结构，可直接在铺设好的轻型轨道上转场，无需额外修筑临时通行道路，尤其适合轨道周边狭长作业区域的钻井施工，能大幅降低作业前期的场地准备成本。从实际作业用途来看，该设备集成了钻井主机搭载、作业人员操作站位、钻具随车存储、作业状态稳定支撑等多项功能，无需额外搭配附属转运车辆，单台设备即可完成短距离转场、就位、钻井作业的全流程操作，作业时无需拆分主机与配套构件，转场就位效率远高于分体式钻井设备。在功能特性设计上，设备主体承载平台采用框架式焊接结构，主体承载梁选用矩形型钢拼接，

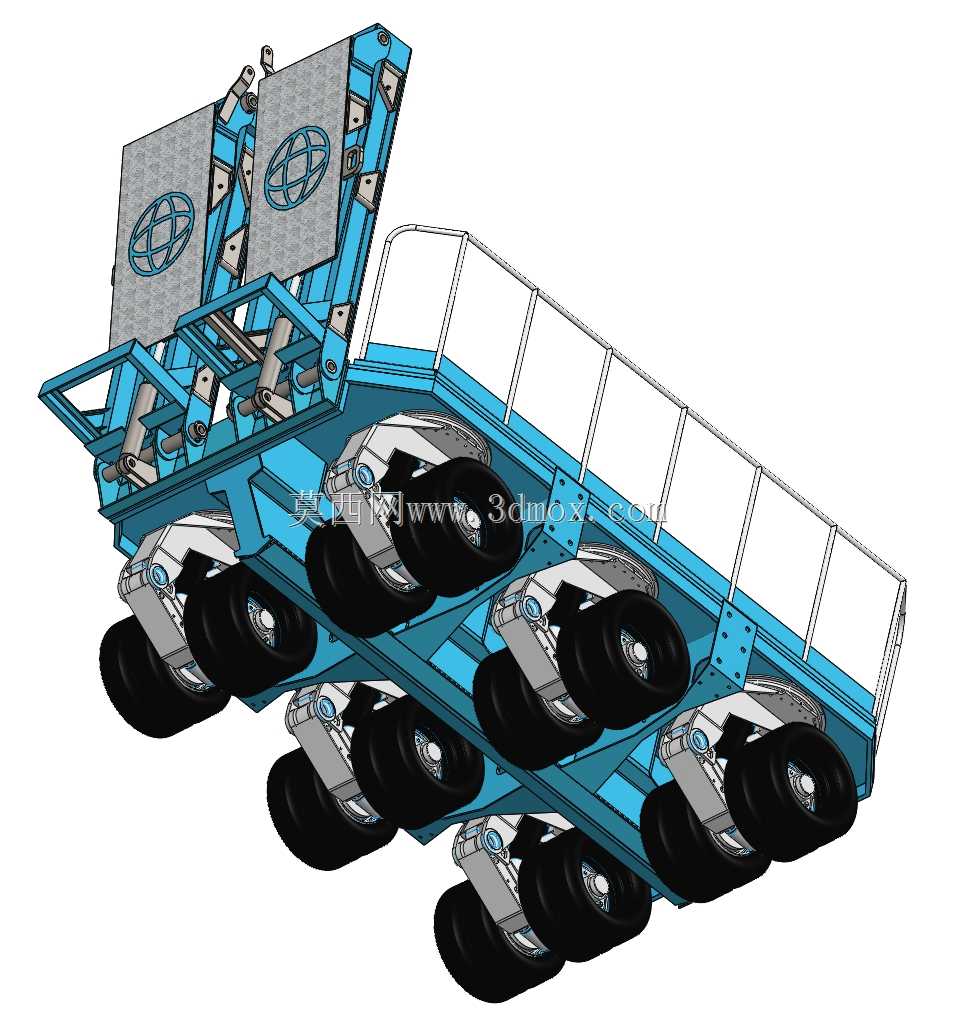

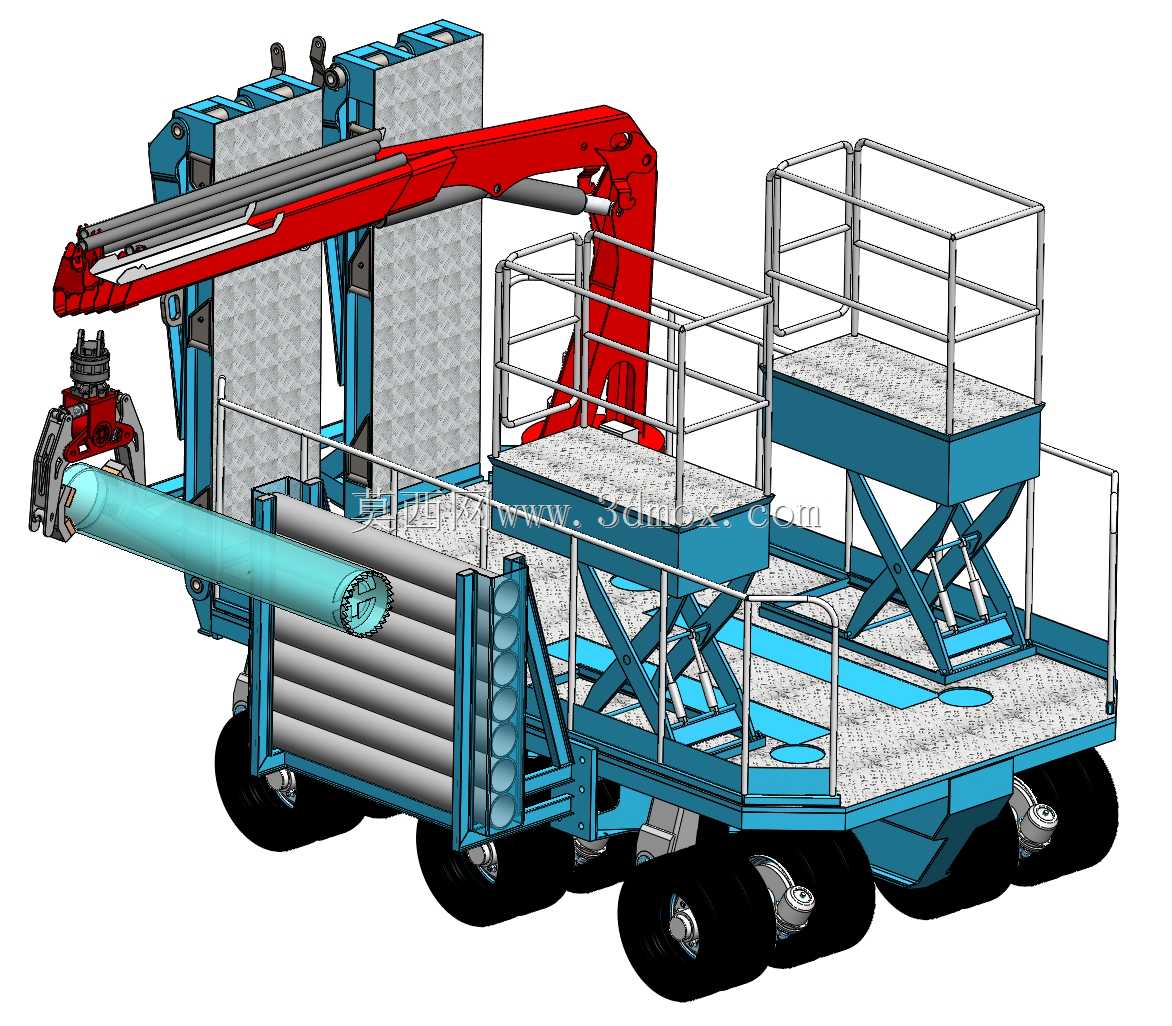

　　平台周边设置1.2米高的拼装式防护护栏，护栏采用圆管弯折成型，通过螺栓与平台基座连接，既满足作业时的人员防护要求，也可在设备转运时快速拆卸，降低整体转运高度。平台尾部设置两组立式钻具存储架，存储架上排布有对应钻杆直径的定位卡槽，单组存储架可容纳8根标准长度钻杆，钻杆沿车体横向排布，取放时无需额外吊装设备，作业人员站在平台侧方即可完成钻具取放操作。钻井主机安装在平台中部的滑动基座上，基座沿车体纵向设置滑动导轨，作业时可根据钻孔位置调整主机前后位置，调整行程覆盖平台纵向80%的区域，无需反复挪动整车位置即可完成小范围的孔位调整。设备行走端采用多组轮对结构，每侧配置4组带减震组件的轨道轮，轮对与承载平台之间设置弹簧减震模块，可抵消轨道接缝处的颠簸冲击，避免转场过程中车载精密钻井部件受震动损坏。平台前端设置两组可收放式液压支腿，支腿底部设置带防滑纹的支撑垫板，设备就位后支腿伸出抵紧轨道基面，可抵消钻井作业时的钻进反力，避免设备在钻进过程中出现移位或侧倾。在设计思路上，这款拖车优先考虑轨道作业场景的适配性，整体宽度控制在2.4米以内，满足轻型轨道的通行限界要求，整体长度控制在6.8米，转场时的最小转弯半径适配常规厂区、矿区轻型轨道的弯道参数，无需对既有轨道进行改造即可通行。设备的重量分配经过反复校核，钻井主机等重型部件布置在平台中部靠近轮对中心的位置，钻具存储架对称布置在平台两侧，避免出现单侧偏重导致的轮对受力不均问题，

　　行走轮对的轴载控制在轻型轨道的允许承载范围内，不会对既有轨道造成额外压损。操作平台的作业面高度距离轨面1.1米，作业人员站立操作时，手部操作高度刚好匹配钻井主机的操作位高度，无需弯腰或抬手过度，符合人机工程学的操作要求。设备两侧设置可翻转的拓展踏板，踏板翻下后可拓宽平台作业宽度，满足多人同时作业的站位需求，转场时踏板可向上翻折锁定，不会超出设备通行限界。安装边界方面，设备整体最高点为钻井主机起竖后的顶端，距离轨面高度3.2米，满足常规架空管线下方的通行高度要求，液压支腿的横向伸出距离为0.6米，支撑时不会超出轨道两侧的安全距离，不会侵入相邻轨道的通行限界。设备的液压管路沿平台主梁内侧排布，管路外侧设置防护盖板，

　　避免转场过程中被飞溅的碎石磕碰损坏，电气线路穿镀锌钢管沿护栏内侧敷设，与液压管路保持15厘米以上的安全间距，避免管路渗漏油液侵蚀线路绝缘层。钻具存储架的卡槽内设置橡胶缓冲垫，钻杆放置后不会与金属架体直接碰撞，避免转场过程中出现钻杆磕碰损伤或异响。设备前端设置牵引连接座，可与轨道牵引车快速挂接，挂接接口采用标准轨道车辆牵引销尺寸，无需额外制作转换接头即可完成连接。在细节结构处理上，平台表面铺设花纹防滑钢板，钢板表面冲压有菱形防滑纹，即使在雨天或有泥浆洒落的情况下，作业人员行走也不会出现打滑问题，平台边缘设置5厘米高的挡水边，可避免平台上的积水或泥浆直接流淌到轨道面上，降低轨道面湿滑带来的行走风险。钻井主机的安装基座上设置有多个定位销孔，主机调整到对应作业位置后，可插入定位销锁定基座位置，避免钻进过程中基座出现滑动。轮对部位设置有简易制动装置，设备停稳后可扳动制动手柄锁定轮对，配合液压支腿形成双重固定，进一步提升作业时的设备稳定性。
