液压驱动软管卷筒收放装置结构设计

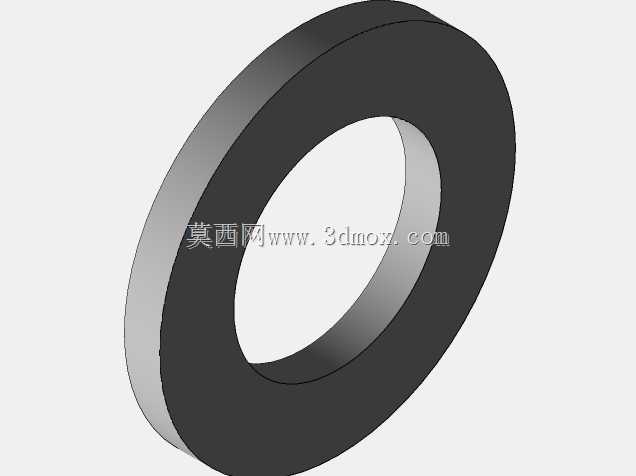

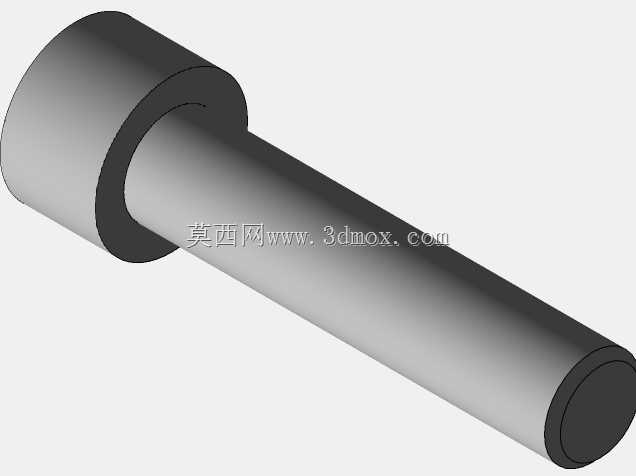

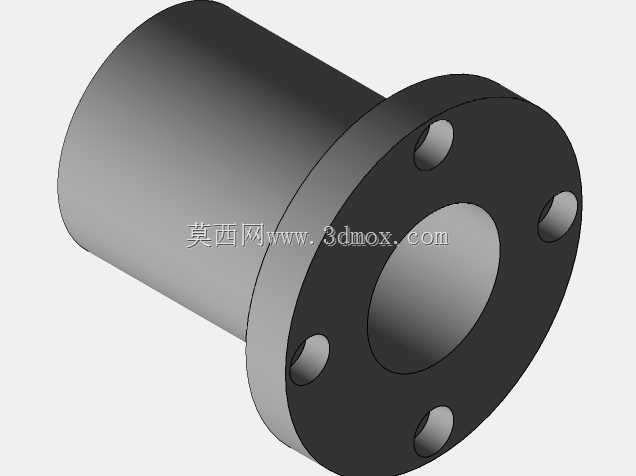

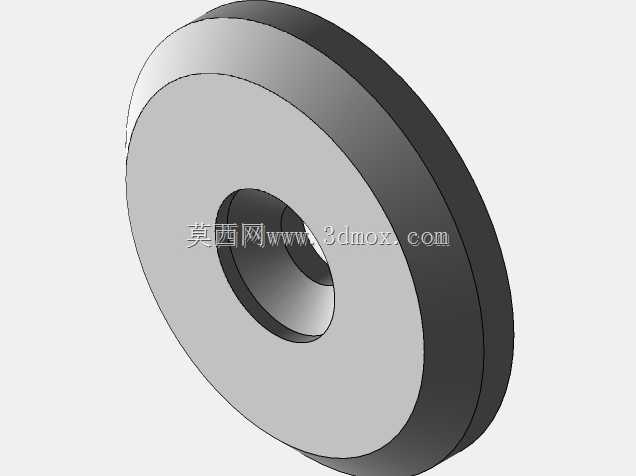

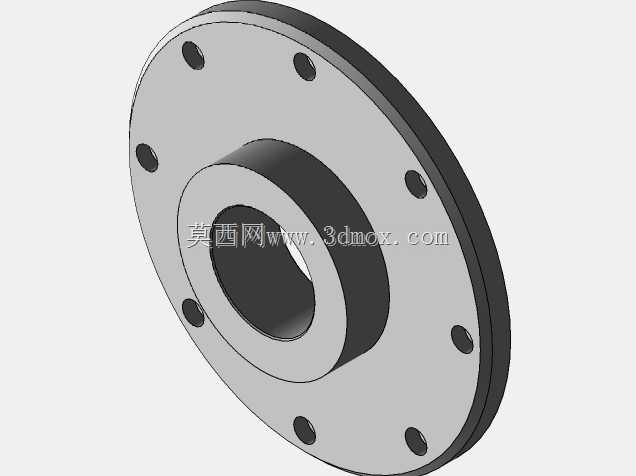

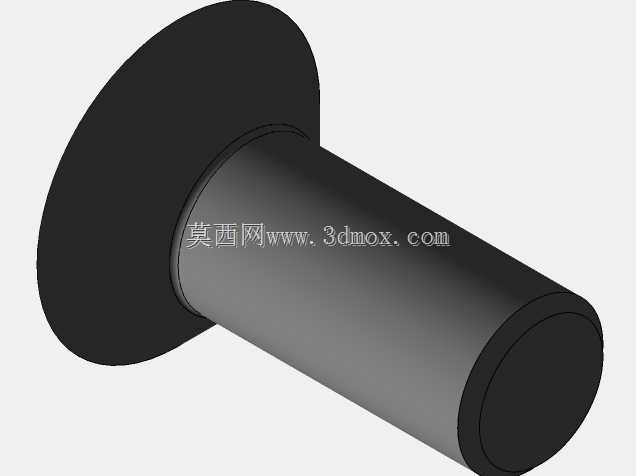

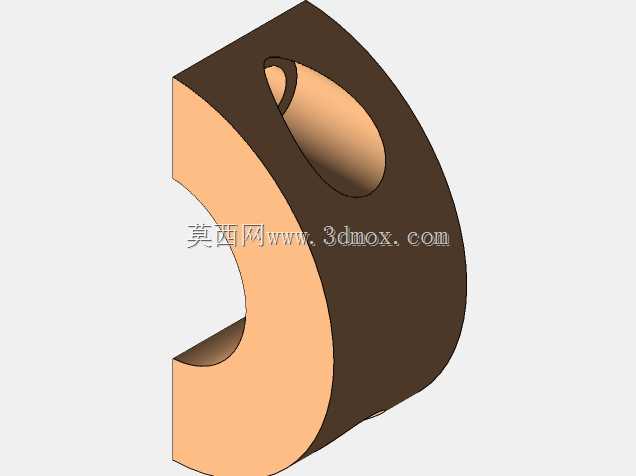

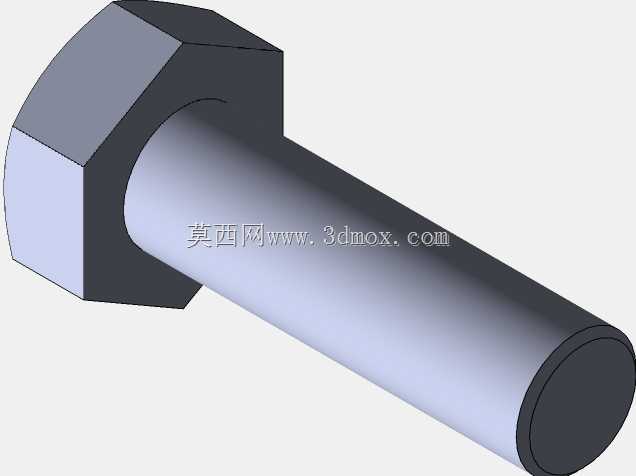

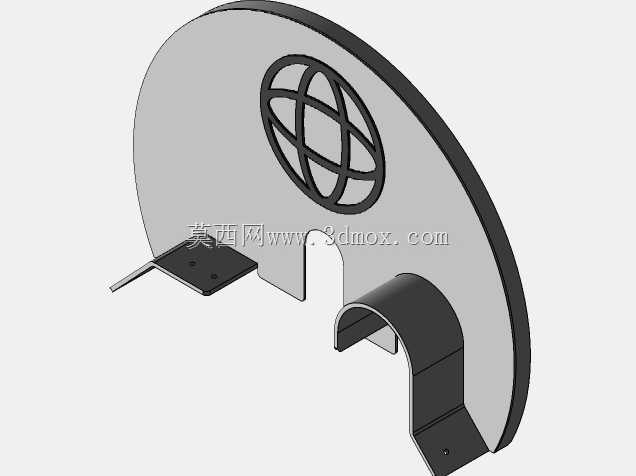

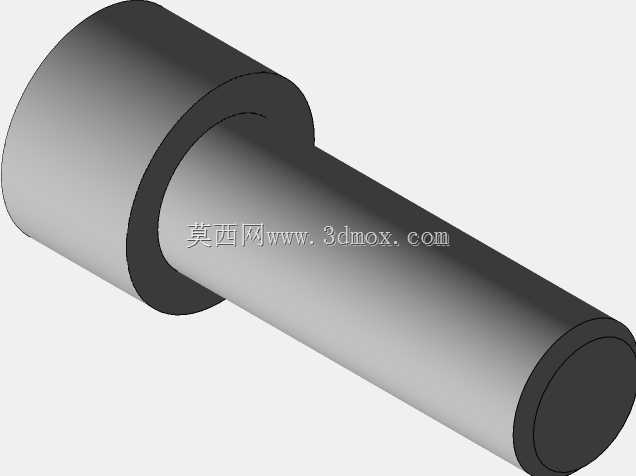

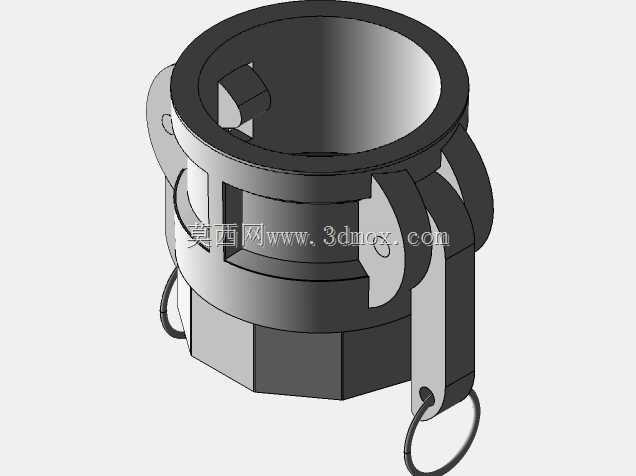

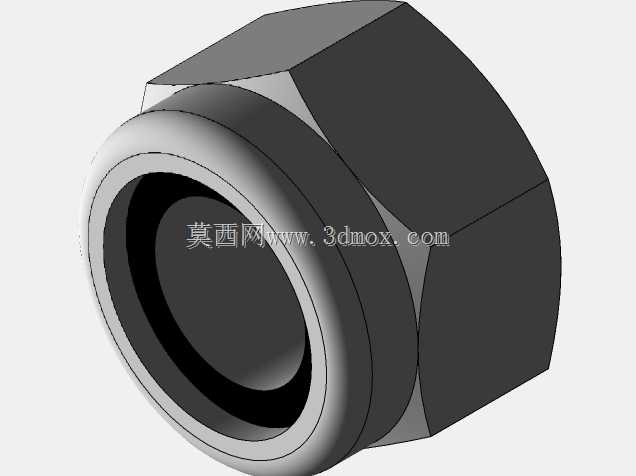

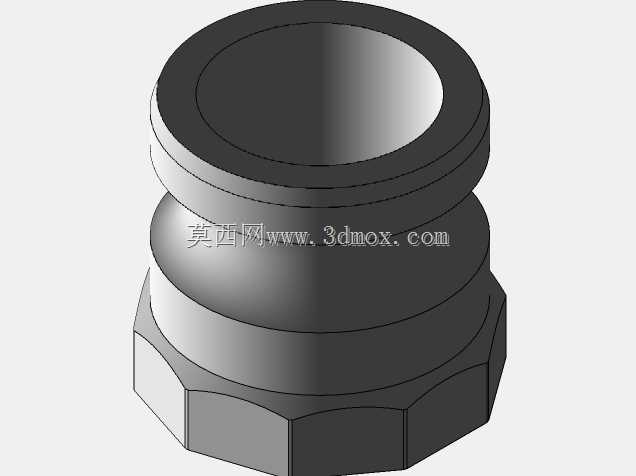

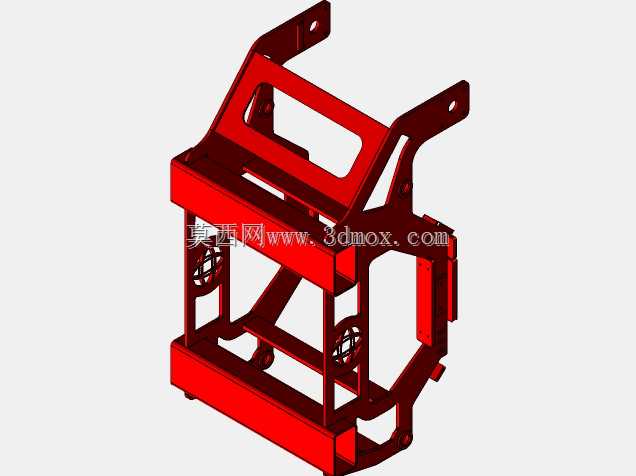

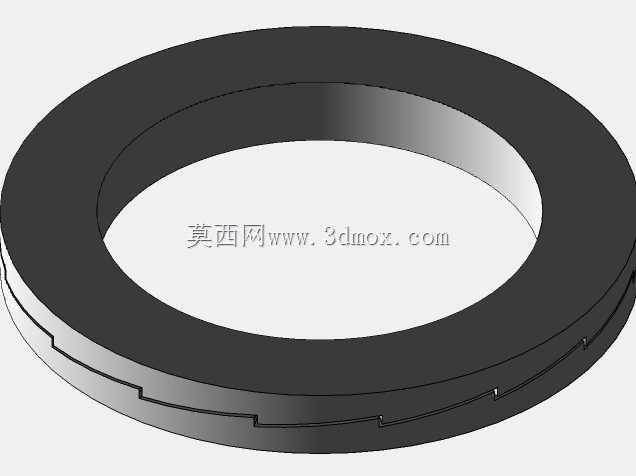

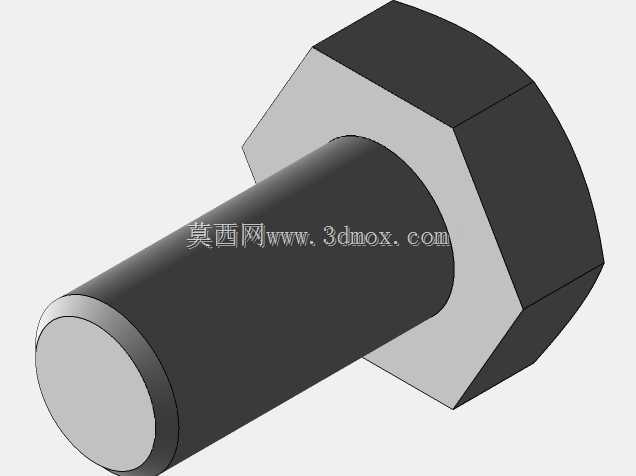

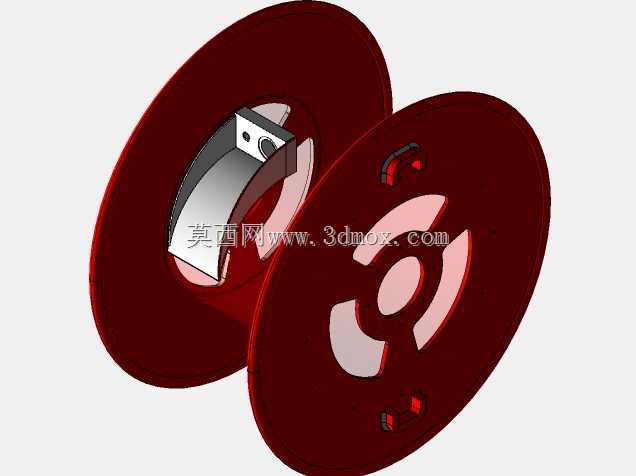

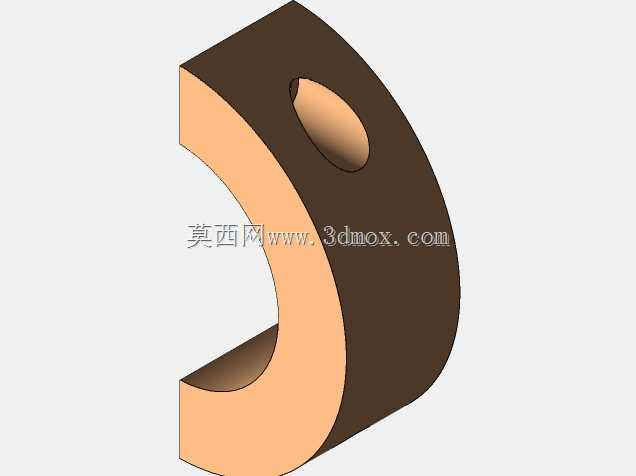

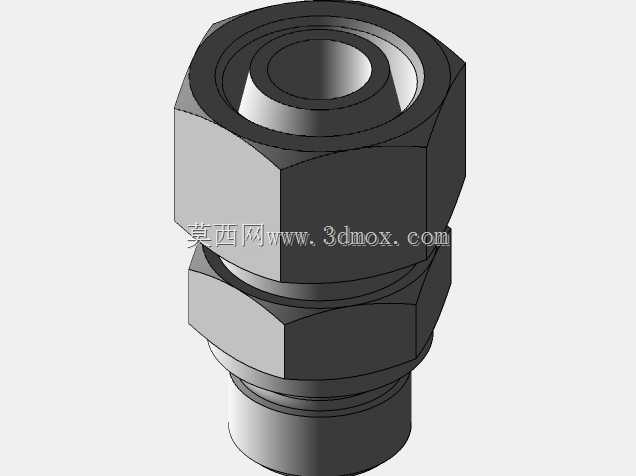

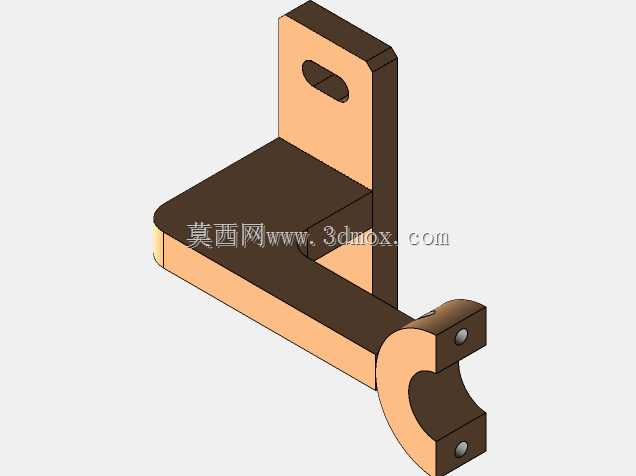

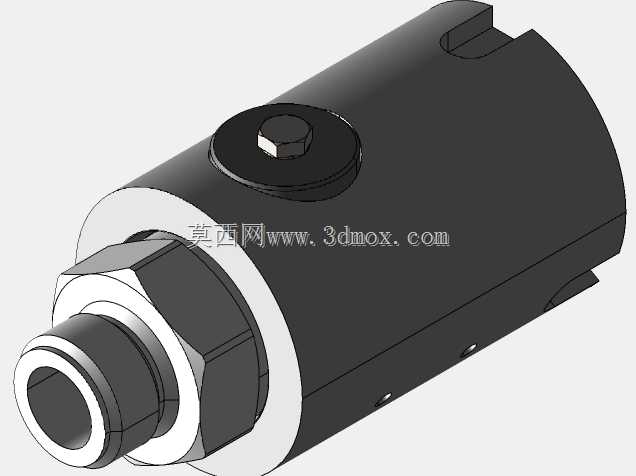

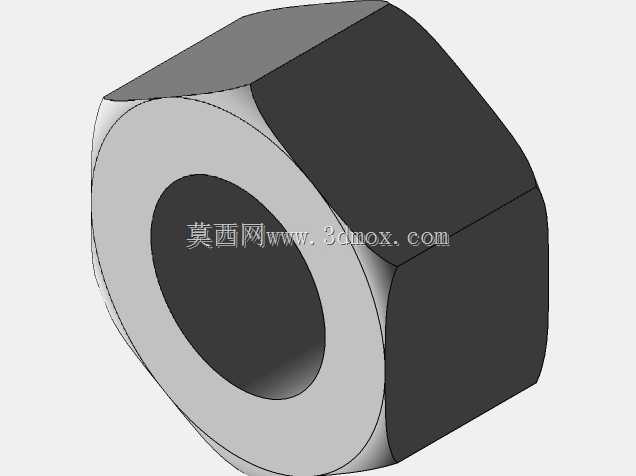

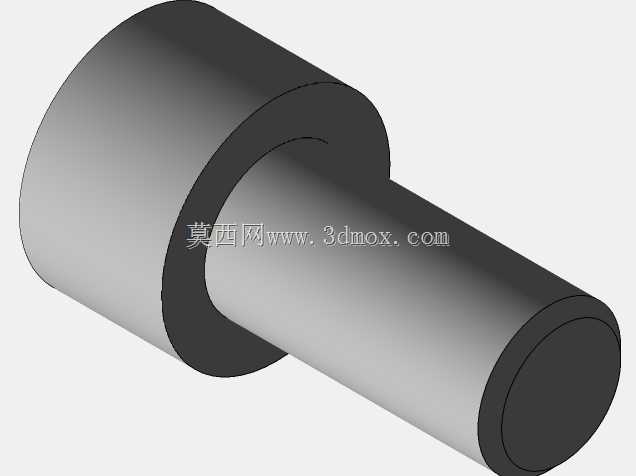

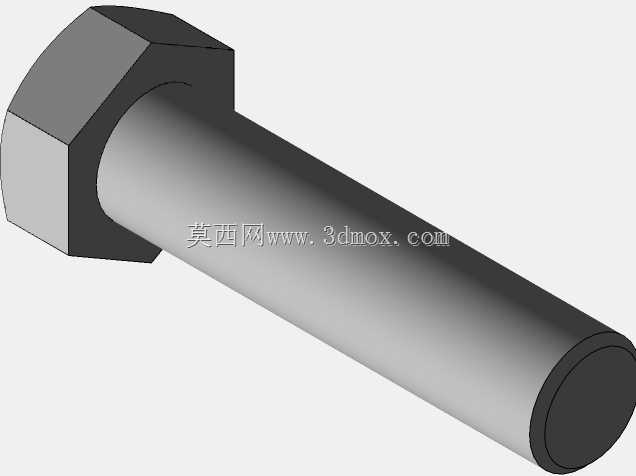

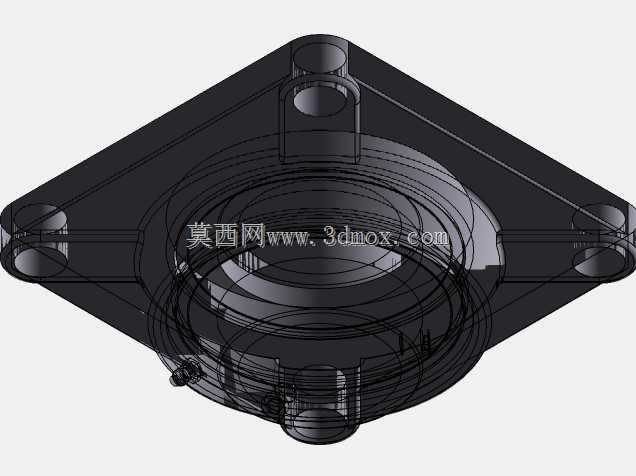

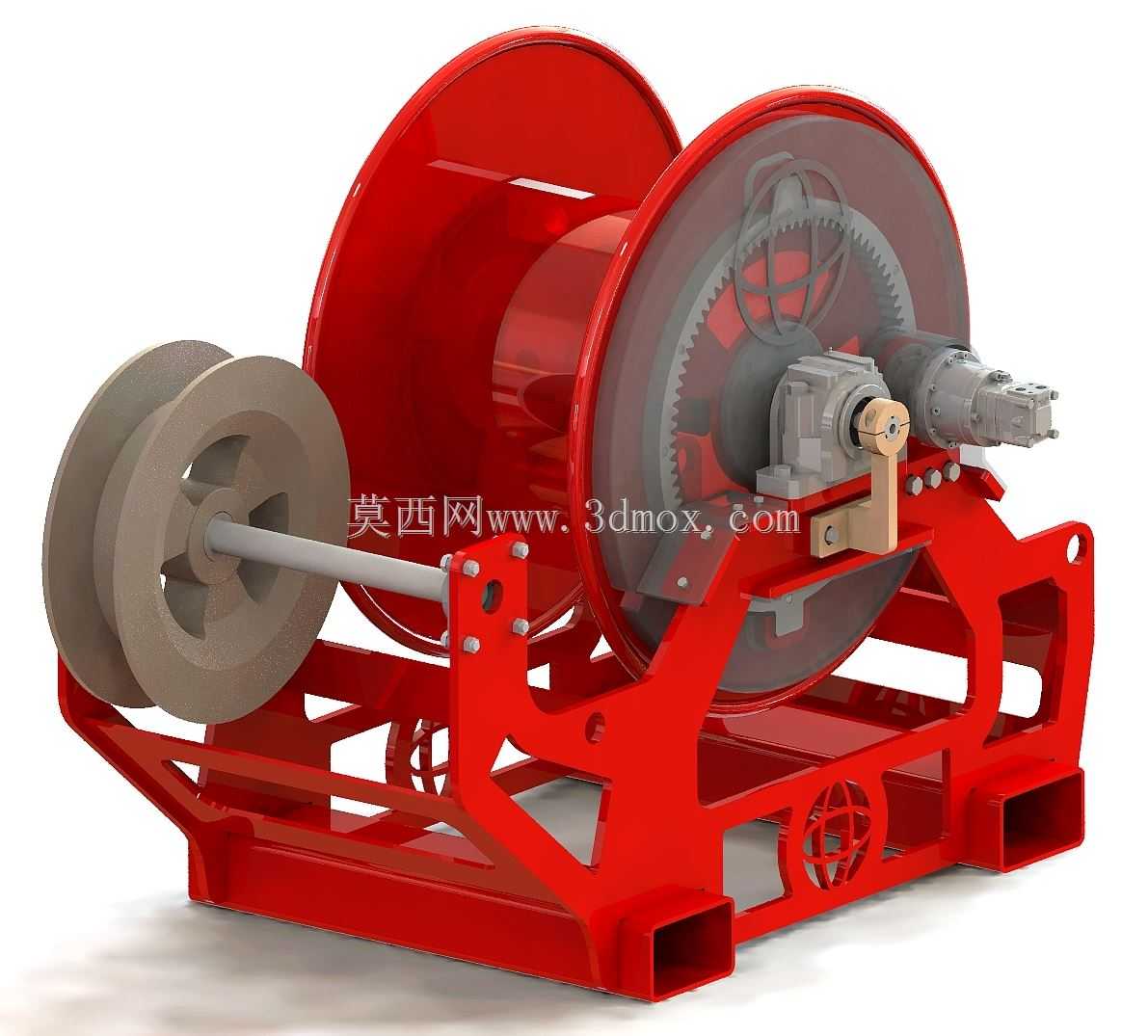

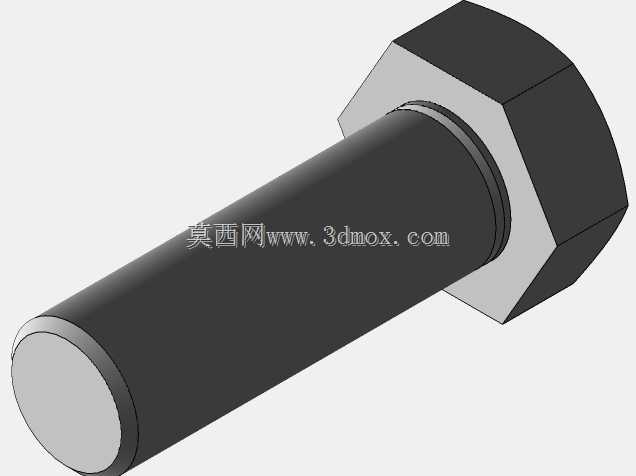

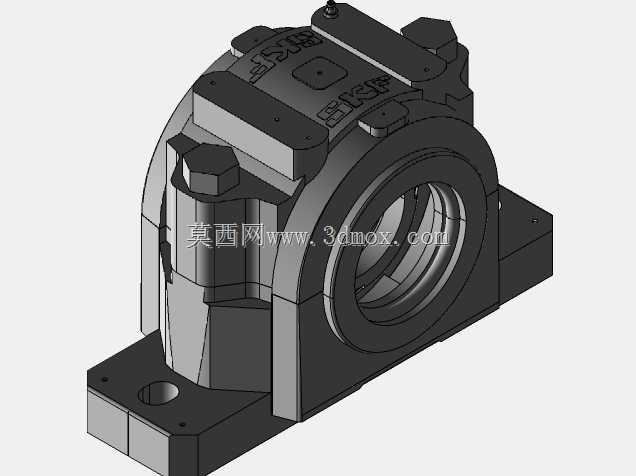

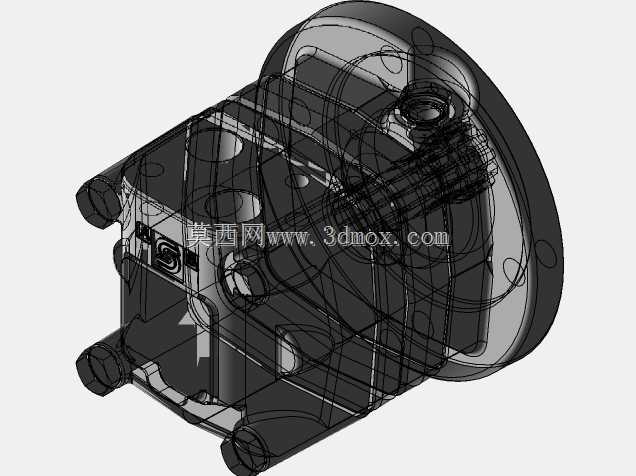

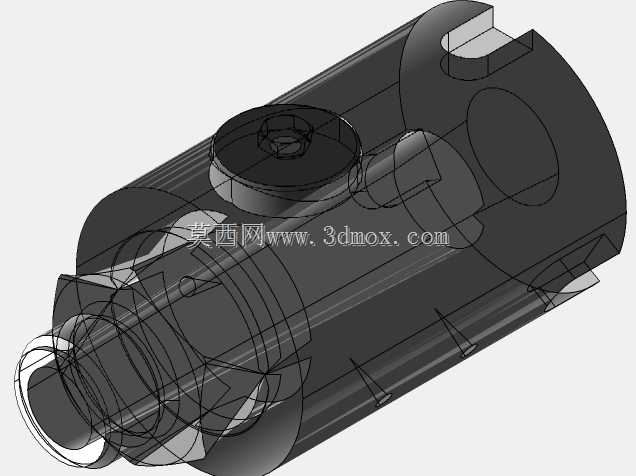

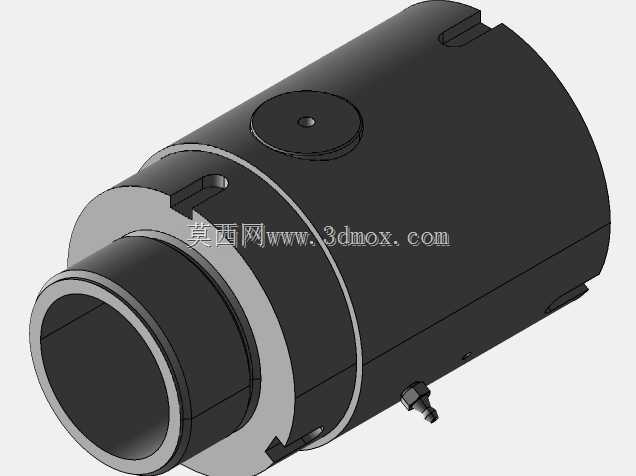

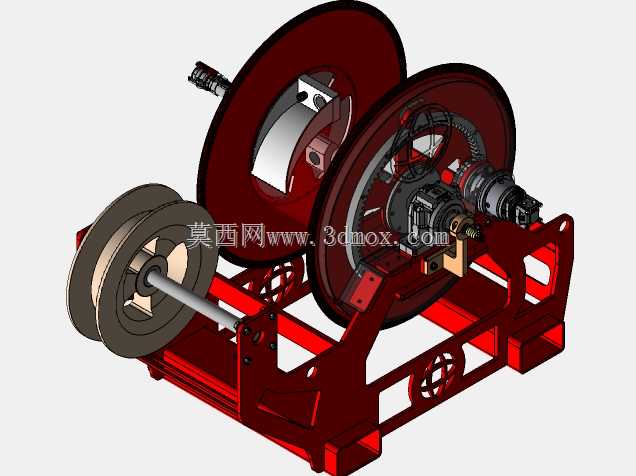

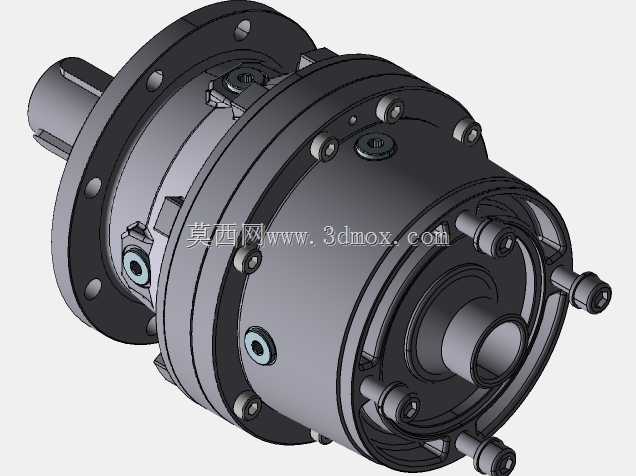

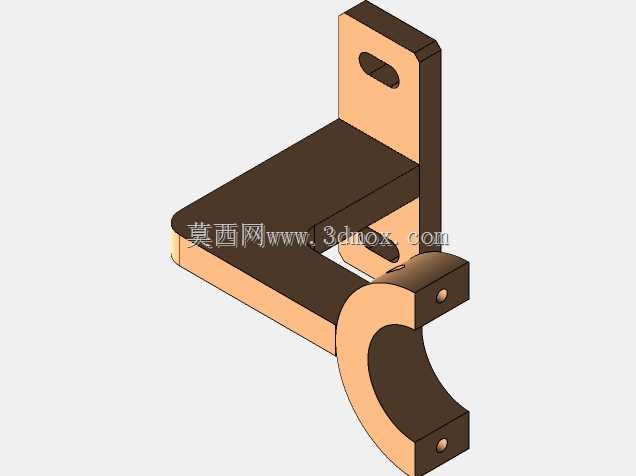

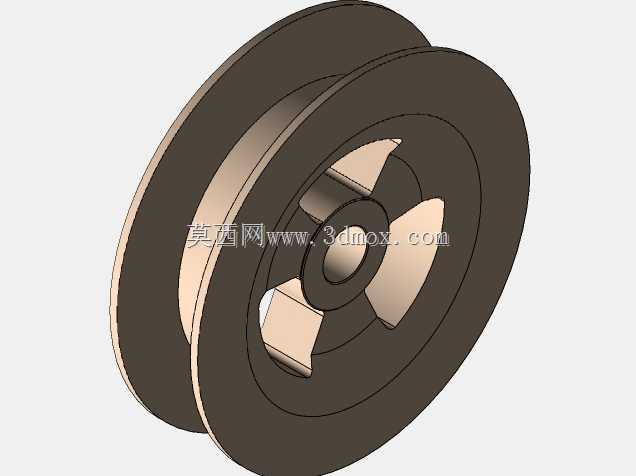

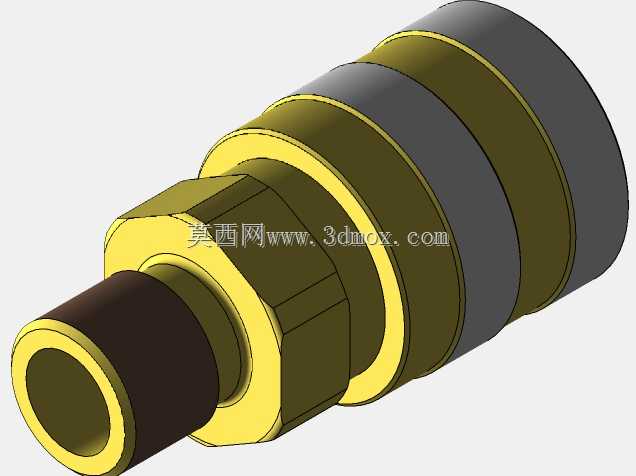

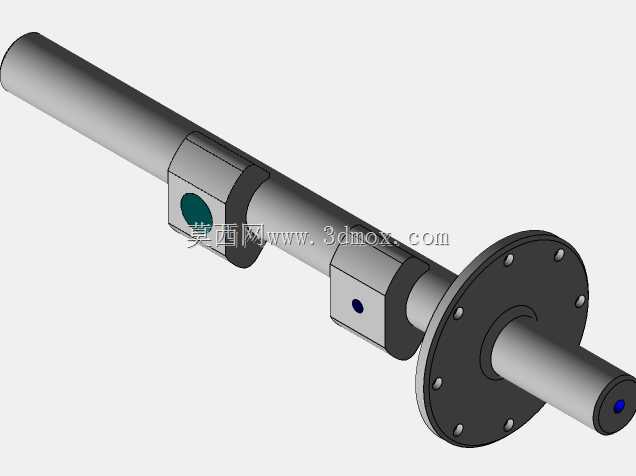

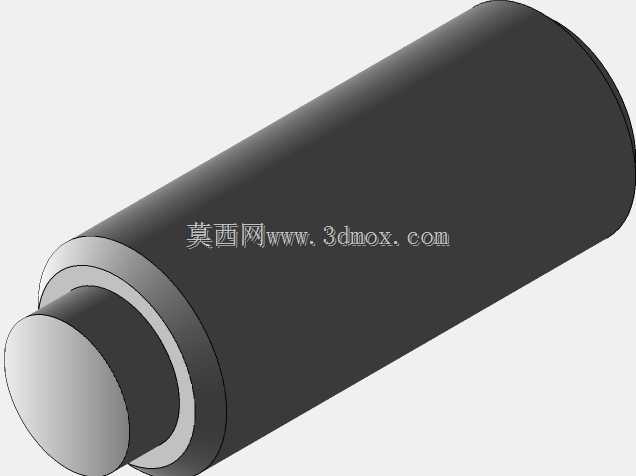

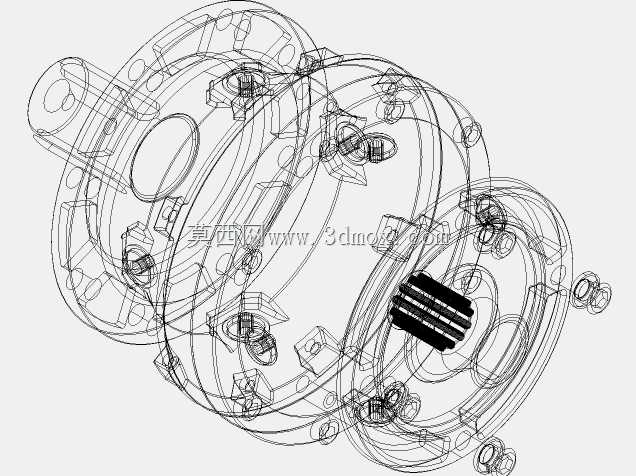

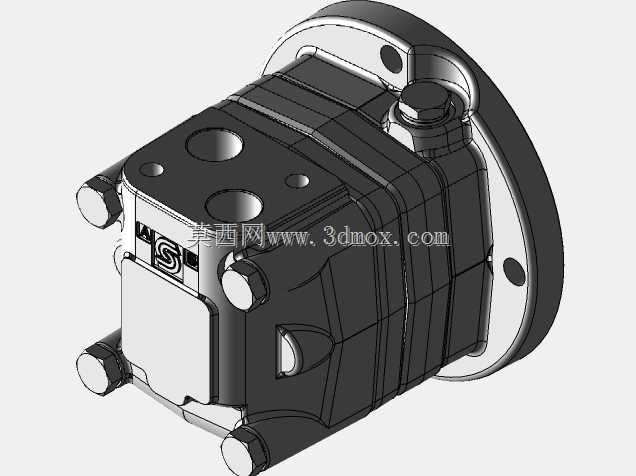

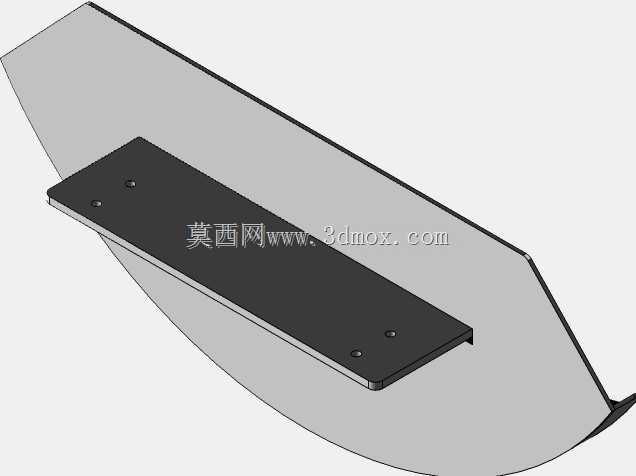

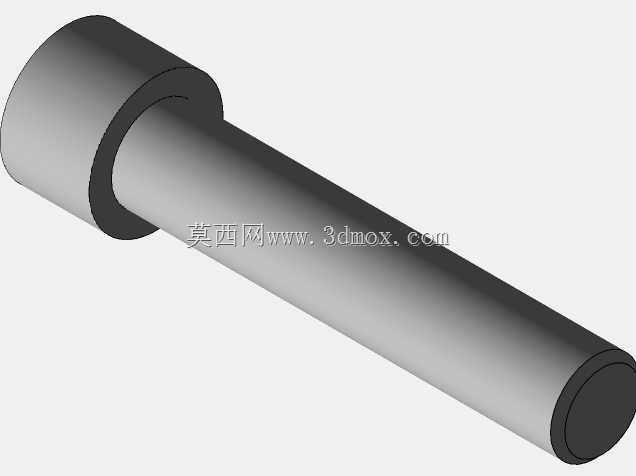

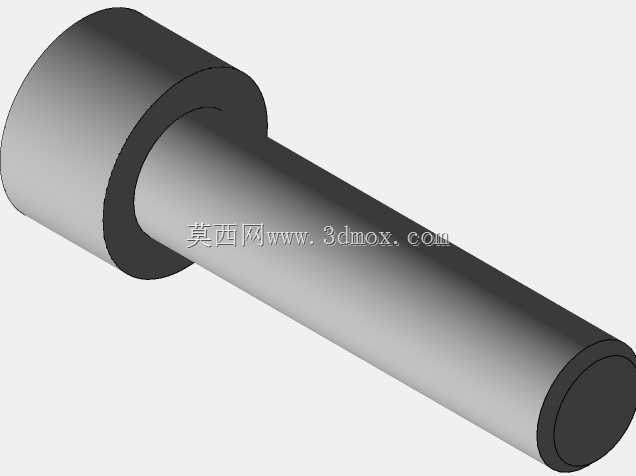

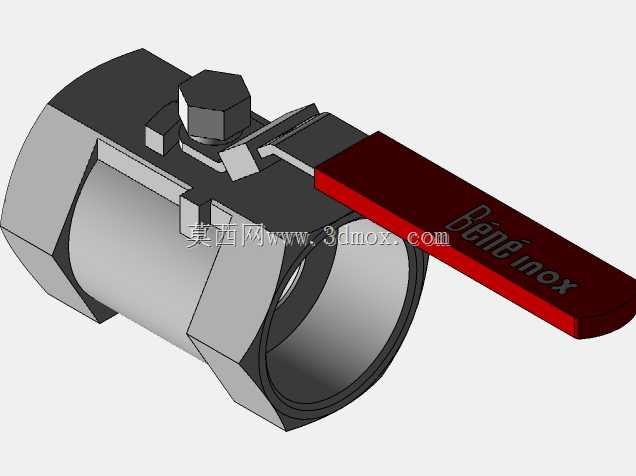

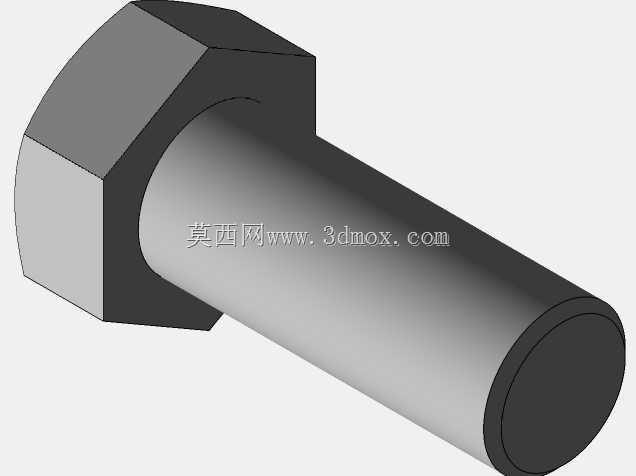

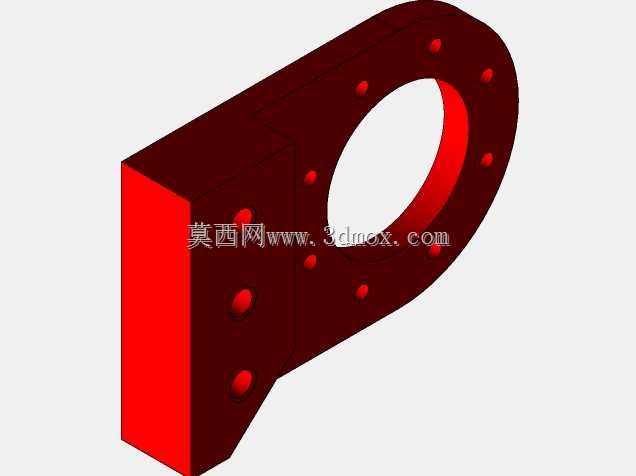

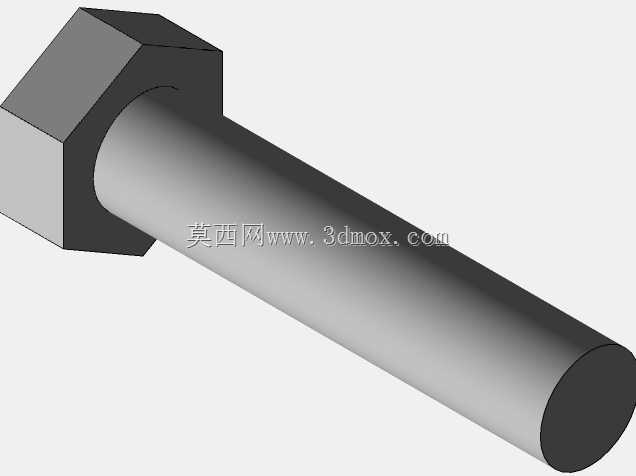

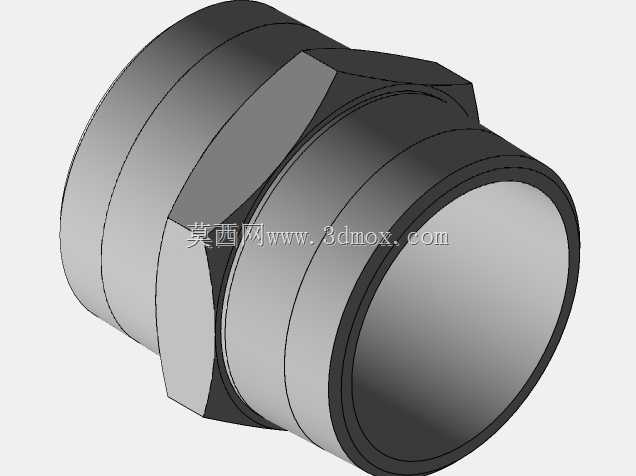

该装置为液压驱动式软管卷筒，主要应用于需要长距离输送流体介质的移动作业场景，常见于油田修井作业、消防应急救援、市政管网疏通、大型工程机械液压管线延展等工况，核心作用是对高压输水、输油、输气软管进行有序收纳与可控收放，避免作业过程中管线拖拽磨损、杂乱缠绕，同时降低管线布设与回收的人工劳动强度。从结构组成来看，主体采用框架式焊接底座作为承载基础，底座底部预留标准叉装孔位，可直接配合叉车完成工位转移，框架两侧设置对称的支撑立板，用于承载卷筒主轴的回转载荷，立板与卷筒端面之间预留足够的安装间隙，避免回转过程中出现结构剐蹭。卷筒部分采用双挡边轮缘结构，轮缘直径根据常规收纳软管的最小弯曲半径设计，确保软管收卷过程中不会出现过度弯折导致的内层骨架损伤，卷筒筒体表面做圆弧过渡处理，减少软管外层橡胶与筒体的接触磨损。驱动端配置低速大扭矩液压马达作为动力源，马达输出端通过齿轮减速机构与卷筒主轴连接，减速机构采用内啮合齿轮传动布局，齿轮组内置在卷筒侧端的密封腔体内，可有效阻挡作业现场的泥沙、粉尘侵入啮合面，延长传动部件的维护周期，马达侧配套设置液压控制阀组，可实现卷筒的正转、反转、停转锁止功能，同时可根据软管内介质压力、收卷负载调整输出扭矩，避免收卷过程中拉力过大扯断软管接头。卷筒主轴另一端配置导向滑轮组，两个平行设置的导向轮通过支架固定在主轴延伸端，导向轮轮槽采用圆弧包胶设计，软管从轮槽间穿过进入卷筒，可在收放过程中自动调整软管的入卷角度，保证软管在卷筒筒体上逐层整齐排列，避免出现乱绳、叠压问题。底座框架采用箱型梁焊接结构，受力节点处设置三角形加强筋，可承受满卷状态下软管与介质的总重量，同时抵抗作业过程中车辆移动、管线拖拽带来的冲击载荷，框架侧面预留液压管路快插接口，可快速接入作业设备的液压系统，无需额外配置独立动力源。从安装边界来看，该装置整体宽度控制在常规货运车辆的车厢宽度范围内，底座安装孔位可适配多数工程车辆的车载安装平台，卷筒的回转半径经过校核，安装后不会超出车辆侧方的安全边界，作业时可根据需要选择固定式安装或者临时放置，无需额外浇筑基础。设计过程中针对不同管径软管的收卷需求，对卷筒的容绳量做了梯度适配，轮缘间距可根据常用软管的外径做调整，确保不同规格的软管都能在卷筒上实现多层规整排列，同时对主轴的挠度做了仿真校核，满卷负载下主轴的最大变形量控制在允许范围内，不会出现回转卡顿、密封件偏磨的问题。传动端的齿轮参数经过匹配计算，在液压马达额定转速下，卷筒的收放线速度控制在合理区间，既保证作业时的管线布设效率，也避免速度过快导致软管甩动伤人，锁止机构采用常闭式制动设计，液压系统失压时卷筒会自动锁止，防止带压软管自行拖拽放出引发安全事故。导向轮的安装位置经过多轮调整，确保软管在整个收放行程内的入卷角度始终保持在允许范围内，减少软管与轮缘、导向架的侧向摩擦，延长软管的实际使用寿命。
