液压活塞式旋转接头CPR系列结构设计

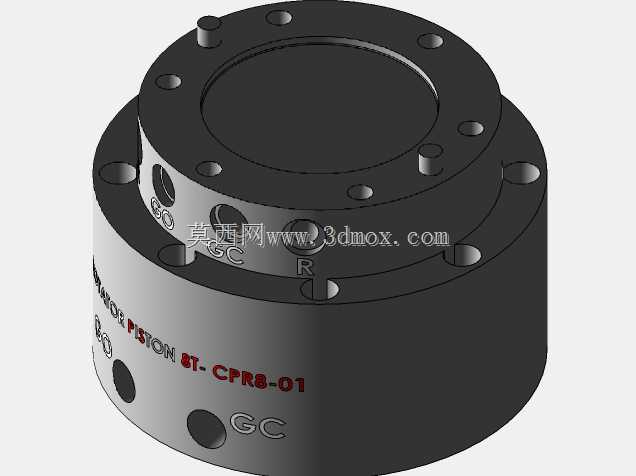

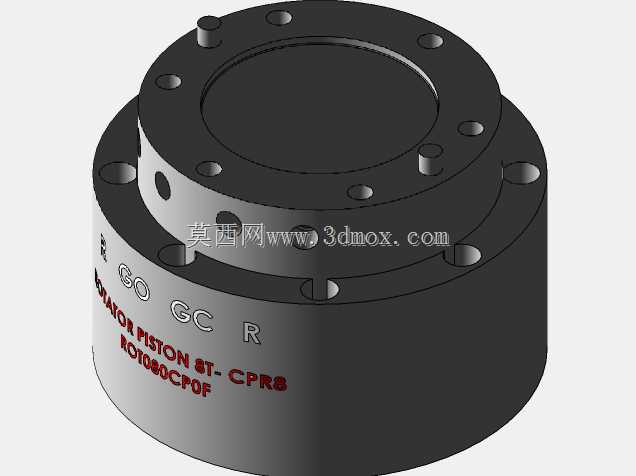

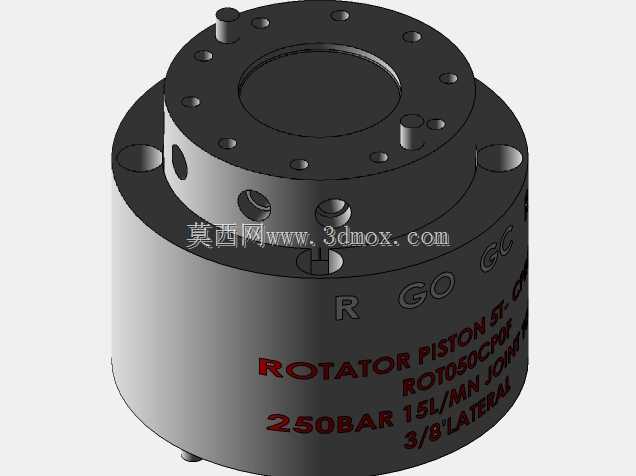

　　做液压系统集成快十年，这类活塞式旋转接头在需要连续回转同时输送压力油的工况里，是绕不开的核心辅件，之前给抓木机、随车吊的回转管路做配套时，最早用过老式的间隙密封旋转接头，用不到三个月就出现内泄大、卡滞的问题，后来接触到CPR系列的活塞式结构，才解决了高压工况下回转密封的可靠性问题。这个模型还原的是径向进油的活塞式旋转器结构，从外形来看，主体采用阶梯式圆柱结构，上端法兰做了圆周均布的安装孔，用来和上部回转执行件做刚性连接，下端的圆柱本体上开了径向的油口，标注的3/8 lateral接口就是侧向通油口，用来连接固定侧的液压管路，避免管路随上部部件回转打扭。从功能逻辑上看，这类旋转器的核心作用是在两个有相对回转运动的部件之间，

　　持续输送高压液压油，不会因为相对转动导致管路缠绕、密封失效，常见的应用场景除了林业机械的抓具回转、工程机械的属具连接，还会用在自动化转台的液压夹具、盾构机的回转管路、风电叶片的变桨液压回路里，只要是需要360度连续回转同时传递压力流体的工位，都能用到这类元件。设计上这个结构采用了活塞式密封补偿思路，和传统的O型圈直接密封的旋转接头不同，它内部的密封活塞可以在压力油的作用下自动补偿密封面的磨损，当密封件因为长期回转摩擦出现微量磨损时，活塞在油压推动下始终贴紧配合面，不会因为磨损出现密封间隙突然增大的问题，这也是它能承受250bar高压的核心原因，模型上标注的250BAR就是额定工作压力，15L/MIN是额定通油流量，这个参数对应的是50规格的型号，通径匹配3/8英寸的管路，适合中小扭矩的液压回转属具使用。从安装边界来看，上端法兰的安装孔是圆周均布设计，安装时需要注意和上部回转件的同轴度，同轴度误差控制在0.1mm以内才能保证密封件的使用寿命，径向油口的位置在本体下部，安装时要预留足够的管路接头安装空间，避免和周边固定结构发生干涉，本体的外径尺寸和法兰直径的比例是经过匹配的，既保证了内部流道的通流面积，又不会让整体体积过大，适合在安装空间紧凑的属具上布置。内部流道的设计上，这类旋转器一般会做单通路或者多通路的结构，这个模型对应的是单通路版本，内部的流道从径向油口进入后，通过中心的环形配油槽输送到上部的出油口，

　　环形配油槽的宽度和深度是根据额定流量计算的，要保证油液在流道内的流速控制在3-5m/s，避免流速过高产生过大的压力损失和发热。密封结构的排布上，活塞和本体之间、回转芯轴和本体之间都采用了格莱圈加导向带的组合，格莱圈负责高压密封，导向带用来承受径向的偏载，避免回转过程中金属部件直接接触出现拉缸，之前拆解过同类型的进口产品，导向带的材质一般是填充聚四氟乙烯，摩擦系数低，耐磨性能好，在长期回转工况下不会出现爬行的问题。在做设备选型时，这类旋转器除了要匹配工作压力、流量参数，还要注意允许的回转转速，这个规格的产品额定转速一般在50rpm以内，适合低速大扭矩的回转工况，如果用在高速回转的场合，会因为密封面摩擦生热过快导致密封件提前老化失效。

　　另外安装时要注意回油背压不能超过5bar，背压过高会导致活塞密封的补偿力失衡，出现内泄增大的问题。从建模的细节来看，模型还原了本体上的刻印标识、安装孔的倒角、油口的螺纹退刀槽这些细节，在做整机装配时，可以直接用来做管路干涉检查、安装空间校核，不用再重新测绘建模，能节省不少前期设计的时间。之前做抓钢机的属具设计时，就是因为没有准确的旋转接头模型，导致后期安装时油口和机架的加强筋干涉，不得不重新改机架的结构，耽误了一周的交期，这类准确的外购件三维模型，在做整机设计时的参考价值很高，能提前规避很多安装干涉的问题。另外这类旋转器在实际使用中，要注意油液的清洁度，NAS等级要控制在9级以内，油液里的杂质如果进入密封配合面，会很快划伤密封件和配油面，导致内泄超标，所以在管路安装时，一定要做好管路的清洗，避免焊渣、铁屑进入元件内部。
