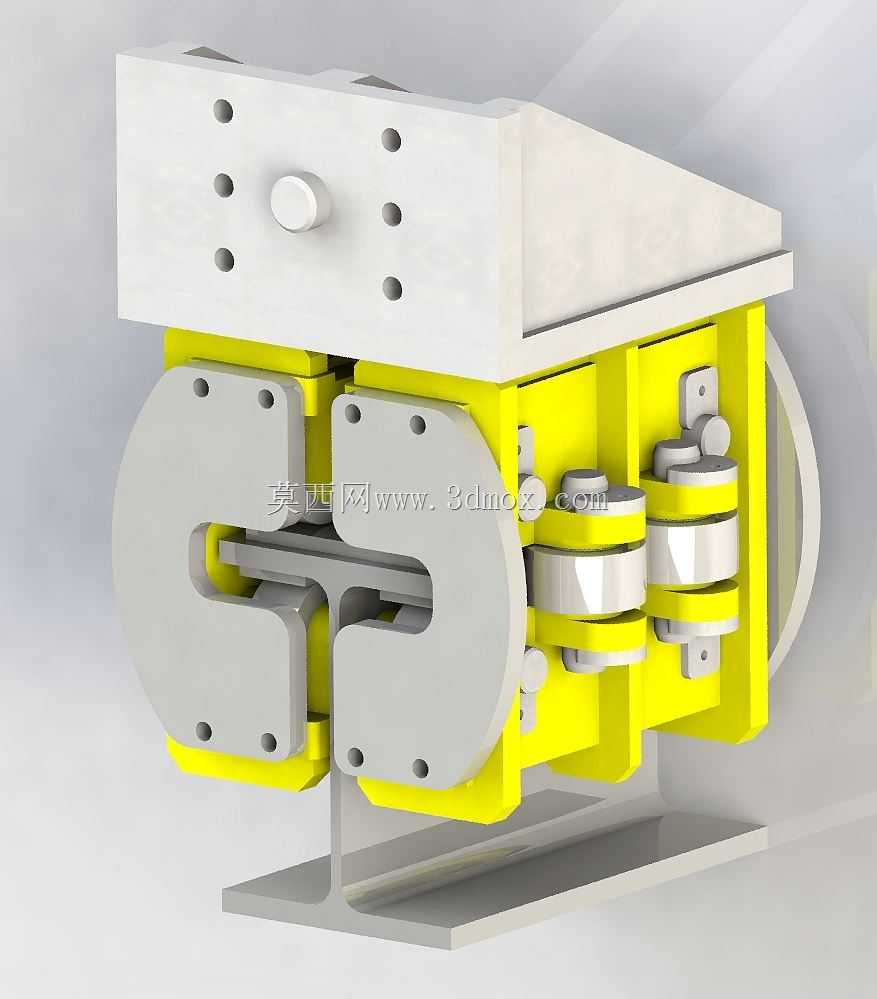

轨道夹持式制动执行机构三维结构

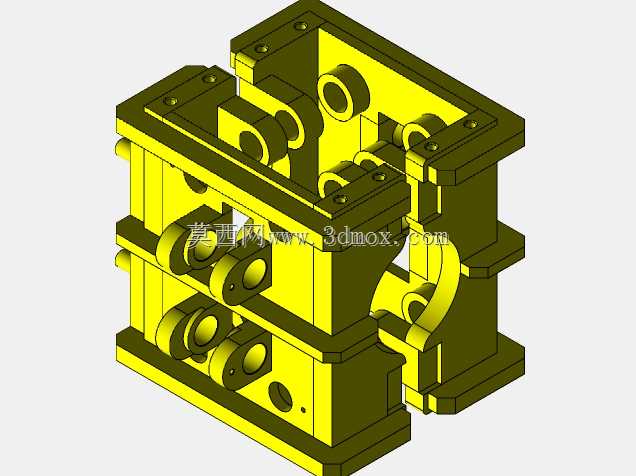

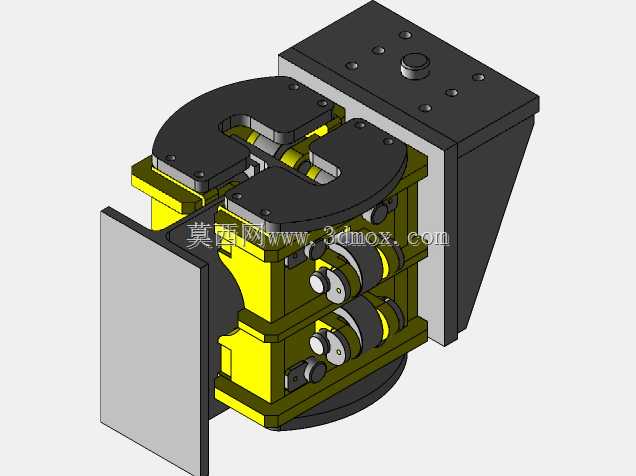

该结构为适配轨道走行设备的夹持式制动执行组件，主要应用于厂区轨道搬运车、港口轨道起重设备、铁路工务作业车辆的走行制动环节，区别于传统轮面摩擦制动形式，直接作用于轨道腹板位置，可在大坡度轨道停靠、突发失电、强风载荷工况下提供足够制动力，避免轮面制动长期使用出现的踏面擦伤、制动力衰减问题。从结构布局来看，整体采用对称式双钳口设计，上部为安装基座，预留6处螺栓安装孔，可直接与走行台车的下部车架端面通过螺栓刚性连接，基座侧面设置三角加强筋结构，抵消制动动作时产生的反向倾覆力矩，避免安装位置出现应力集中导致的连接失效。中部为动力执行腔，内置两组对称布置的碟簧组与液压（或电磁）驱动组件，正常走行状态下驱动组件克服碟簧弹力撑开两侧钳臂，钳口与轨道腹板保持3-5mm的安全间隙，不会对走行过程产生额外摩擦阻力；制动触发时驱动组件卸荷，碟簧释放预紧力推动两侧钳臂同步向内收拢，钳口位置的耐磨摩擦块紧紧夹持住轨道腹板，通过面接触的摩擦力实现设备锁止。两侧钳臂采用C型开口结构，开口尺寸适配标准43kg/m、50kg/m钢轨的腹板厚度，安装时无需拆解轨道，直接从轨道侧部卡入即可完成初步对位，降低现场安装的施工难度。钳臂与基座之间采用圆柱销轴铰接，铰接位置设置自润滑铜套，可在长期往复摆动动作中减少磨损量，延长组件的维护周期，摩擦块采用沉头螺栓固定在钳臂内侧，磨损到限位标记后可直接拆卸更换，无需整体拆解钳体结构。设计过程中重点考虑了载荷的对称传递，两侧钳臂的铰接点位置、碟簧推力作用线均处于同一水平面，避免制动时出现单侧受力偏载导致的轨道刮伤、钳体变形问题；上部安装面的孔位采用等间距排布，可适配多数现有轨道走行设备的车架安装接口，无需对原有车架做大规模改造即可直接替换原有制动组件。安装边界方面，整体结构的下部开口跨距大于轨道头部宽度，钳体底部与轨道顶面预留10mm以上的安全距离，可兼容轨道接头处的高差、轨道侧面的轻微锈蚀凸起，不会在走行过程中出现卡滞磕碰；整体横向宽度控制在走行轮组的内侧空间范围内，不会超出设备的原有限界，可直接在现有设备上加装。从实际使用场景来看，这类夹持制动结构尤其适合室外露天作业的轨道设备，在雨雪天气轨道踏面沾水、结冰导致轮面摩擦系数下降时，直接夹持轨道腹板的制动形式不受轨面状态影响，仍能保持稳定的制动力矩；同时在设备长期停靠时，机械锁止的结构不会因为液压泄漏、电气故障出现意外溜车，本质安全性能更优。结构建模过程中对所有铰接位置的运动间隙做了模拟验证，钳臂从张开到锁止的全行程无运动干涉，碟簧的压缩行程与钳口的开合量做了匹配计算，确保摩擦块磨损到极限厚度时仍能提供足够的夹紧力，摩擦块的接触面积经过压强校核，制动时的面压处于摩擦材料的许用压强范围内，不会出现摩擦块碎裂、过度磨损的问题。
