汽车离合器踏板主缸三维结构设计

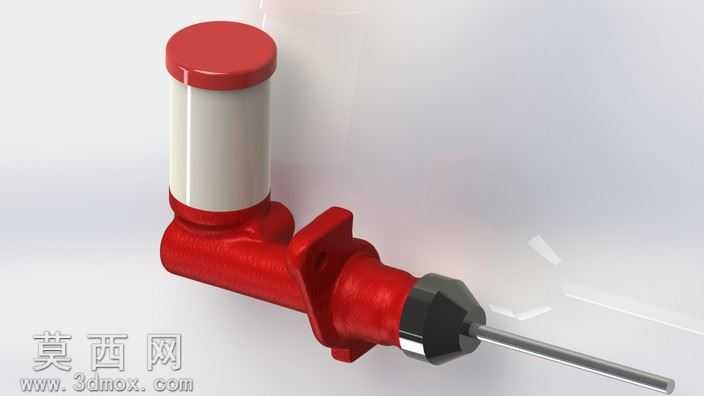

本模型为汽车离合器踏板配套的液压主缸结构，建模过程中严格遵循汽车液压操纵系统的实际工程尺寸比例，采用自底向上的建模思路完成整体结构搭建。首先对主缸的核心功能部件进行逐一建模：包含储液腔筒体、活塞推杆组件、安装固定耳座、进出油接口等关键结构，建模时对筒体的同轴度、安装耳的孔位公差、推杆的行程限位结构都做了精准还原，确保各部件装配后不存在干涉问题，能够直观呈现主缸的实际装配关系。材质设置上，主缸缸体采用压铸铝合金材质参数，调整材质的粗糙度、金属反射率参数还原缸体表面的哑光金属质感，推杆部分采用调质钢材质，表面做镀锌钝化的金属质感处理，安装耳座的铸造圆角、表面拔模斜度都按照实际压铸工艺要求做了细节处理，避免出现工艺不合理的尖锐直角结构。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，勾勒出主缸的整体轮廓与结构转折，辅助光源补充暗部细节避免结构阴影过黑丢失细节，背景采用深灰色渐变背景突出金属部件的质感，同时添加柔和的地面反射效果，增强模型的真实感与立体感。结构设计上，该主缸为离合器液压操纵系统的核心动力转换部件，建模时还原了主缸的内部活塞腔、密封件安装槽、回位弹簧限位结构、补偿孔与进油孔的位置布局，能够清晰展示踏板力输入后，推杆推动活塞建立液压压力的工作原理，安装耳座的两个固定孔位与车身安装位的匹配关系也做了精准还原，可用于汽车离合器系统的结构教学、装配演示以及后续的工程仿真分析参考，模型的各部件均做了参数化建模处理，可根据不同车型的离合器操纵力需求调整缸径、推杆行程等核心参数，适配不同车型的设计需求。
