履带式隧道钻孔作业设备施工场景

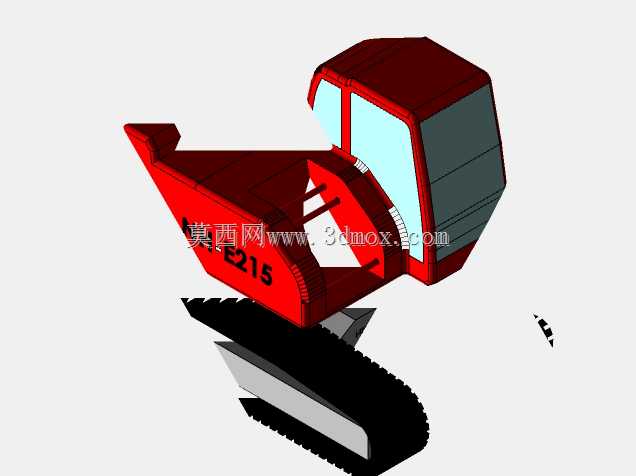

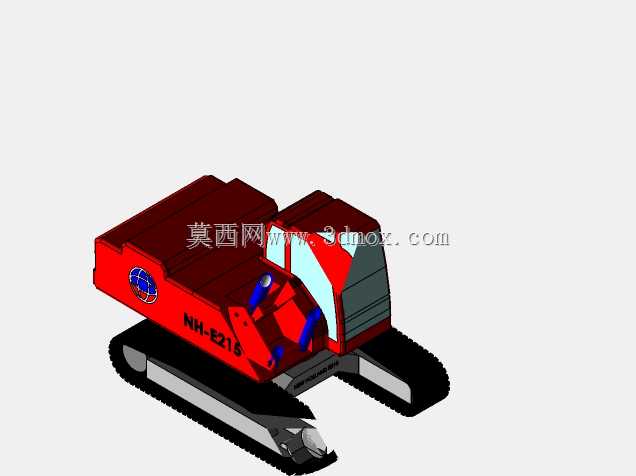

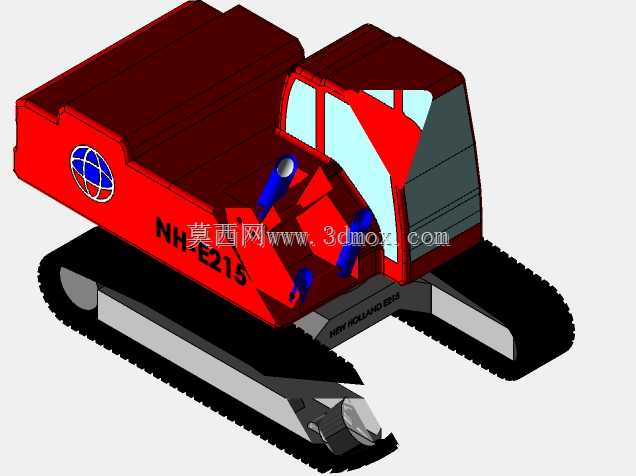

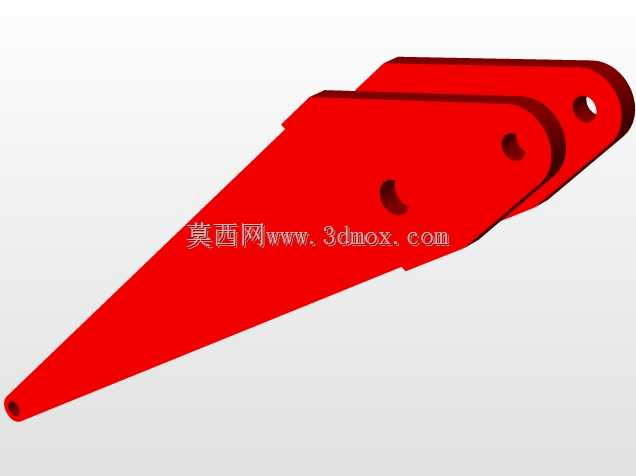

　　这套三维建模内容还原了硬岩隧道掌子面钻孔作业的完整施工布局，核心作业单元为履带式自行走钻孔设备，适配山岭隧道、地下管廊、矿山巷道的超前支护孔、爆破孔、锚杆孔钻孔工序。从作业边界来看，设备展开作业时，履带底盘需停靠在距离掌子面4-6米的平整硬化作业面，单侧履带接地比压控制在0.08MPa以内，适配隧道内常见的碎石垫层、临时混凝土硬化路面，无需额外铺设重型走行轨道，转场时可依靠自身履带行走，爬坡能力满足隧道内15%以内的纵坡通行需求，作业臂最大伸展长度下可覆盖掌子面从拱脚到拱顶的全断面钻孔范围，无需反复移位调整机位。设备的功能设计围绕隧道内狭小空间作业优化，钻孔臂采用多节折叠铰接结构，收拢状态下整机宽度控制在2.5米以内，

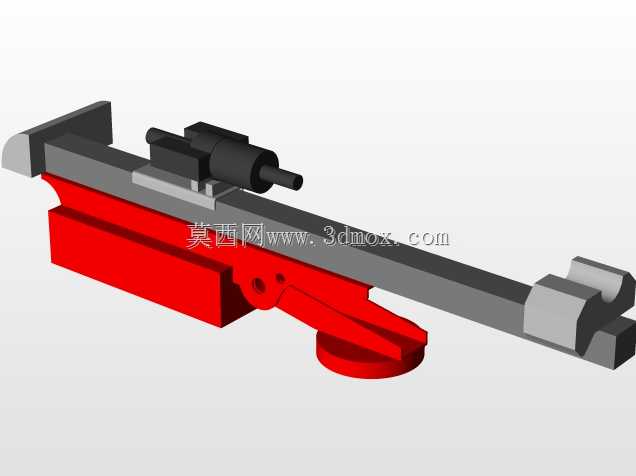

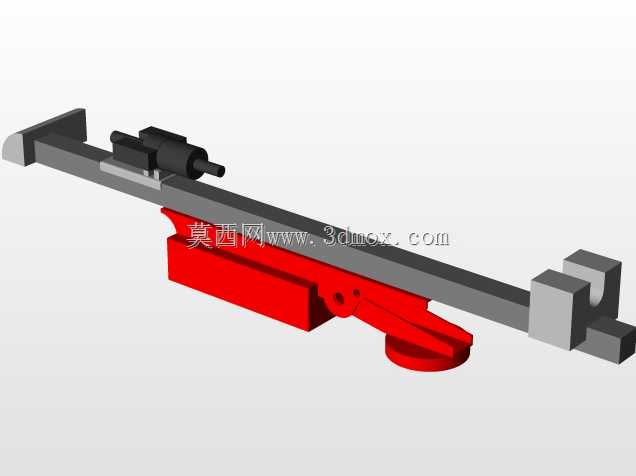

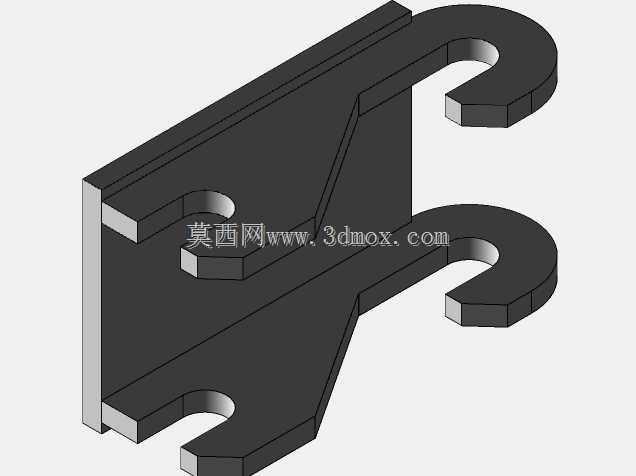

　　可适配常规双线铁路隧道、双向两车道公路隧道的侧向通行空间，作业时臂架可通过多关节联动调整钻孔角度，可完成垂直于掌子面的直孔、倾斜角度的斜向锚杆孔、拱部径向的超前小导管钻孔作业，钻孔进给行程匹配常规3米、5米长度的钻杆，可通过接杆完成更深孔位的钻进作业。从设计思路层面，建模时还原了设备的作业稳定性设计，底盘后部设置了可伸缩的液压支腿，钻孔作业时支腿伸出撑紧地面，抵消钻进过程中的反力与振动，避免臂架晃动造成孔位偏差；臂架上集成的钻杆导向架，可在钻进初始阶段约束钻杆摆动，保证开孔位置精度，控制孔斜率在工程允许的1%范围内。场景中同步还原了隧道内的配套作业元素，包括待钻的掌子面岩体、已架设的初期支护钢拱架、作业面旁的施工人员站位参考、

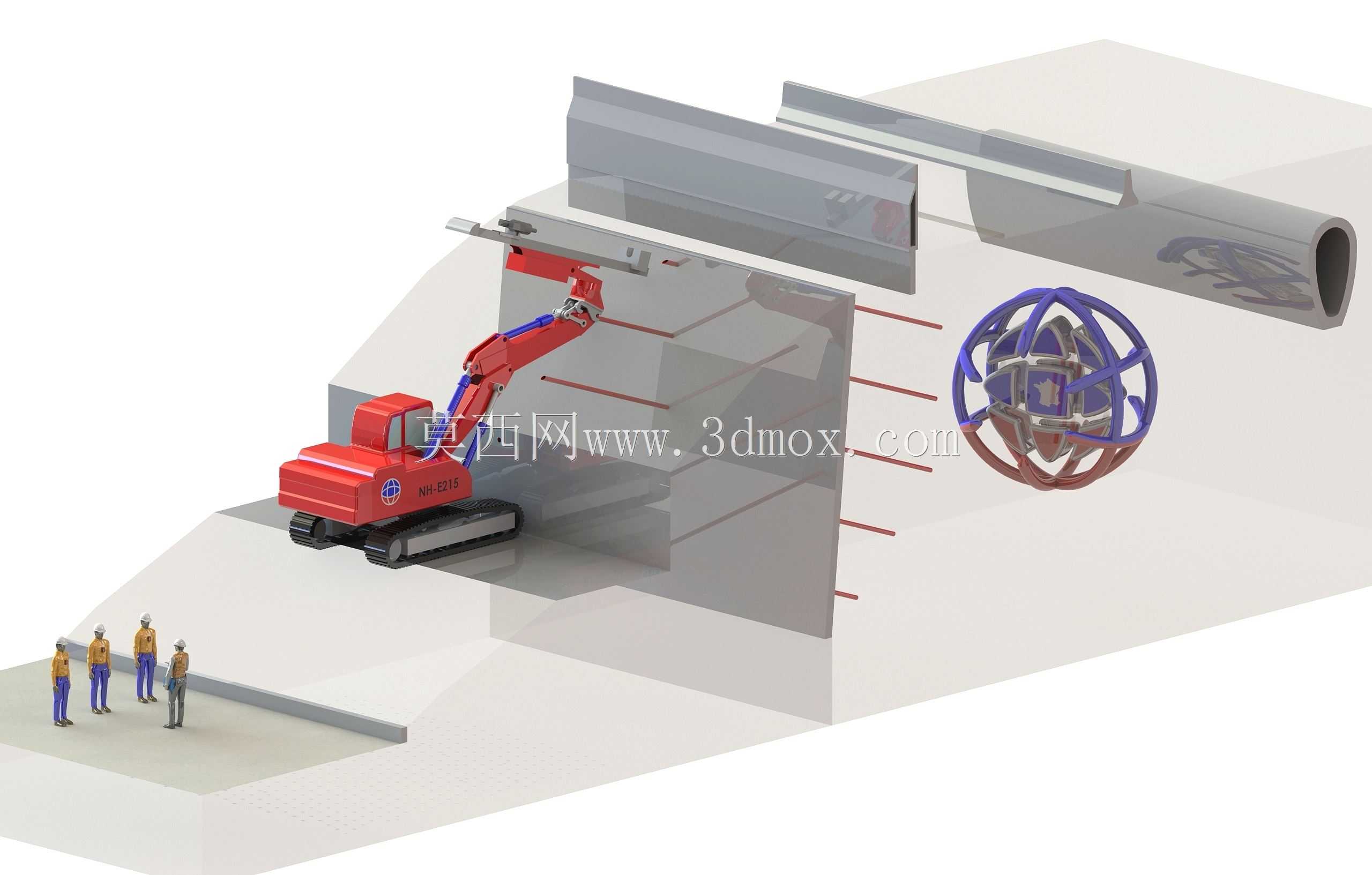

　　隧道侧壁的管线布置，可直观呈现设备作业时的空间占位、人员安全操作距离，避免施工组织时出现设备与支护结构、管线的干涉问题。针对隧道内常见的岩体工况，设备的钻孔机构适配冲击回转钻进工艺，可在硬岩、中风化岩层中完成高效钻孔，钻具的夹持机构可快速完成钻杆接换，减少辅助作业时间；臂架的液压管路沿臂架内侧布置，避免作业过程中被落石、飞溅的岩屑磕碰损坏，驾驶室设置在底盘侧方位置，配备防落石的防护顶棚，作业时驾驶员可获得良好的掌子面视野，同时避开钻孔口的岩屑飞溅方向。从安装与适配边界来看，设备的动力系统采用柴油驱动单元，无需外接高压电源，可适配隧道内未通施工电的前期作业阶段，也可根据需求选配电动动力单元，满足长隧道施工时的通风环保要求；

　　整机的最小转弯半径控制在6米以内，可在隧道内的错车平台、交叉口完成调头转向，无需额外的牵引设备辅助。建模时也还原了作业时的安全距离参考，施工人员的站位需保持在钻孔臂回转范围以外1米以上的安全区域，避免臂架误动作、钻杆断裂甩出造成安全事故，掌子面附近的通风管、供水管路需布置在臂架作业范围的侧上方，避免臂架升降时刮碰管线。这套模型可用于隧道施工方案的可视化交底、钻孔设备的结构优化设计、施工工序的模拟推演，帮助结构设计人员校核设备在不同断面隧道内的作业覆盖范围，施工组织人员规划设备进场、作业、转场的动线，也可作为钻孔设备操作培训的可视化素材，让操作人员直观理解设备的作业边界、安全操作要求。
